【GB国家标准】 电力半导体器件用散热器第3部分:绝缘件和紧固件

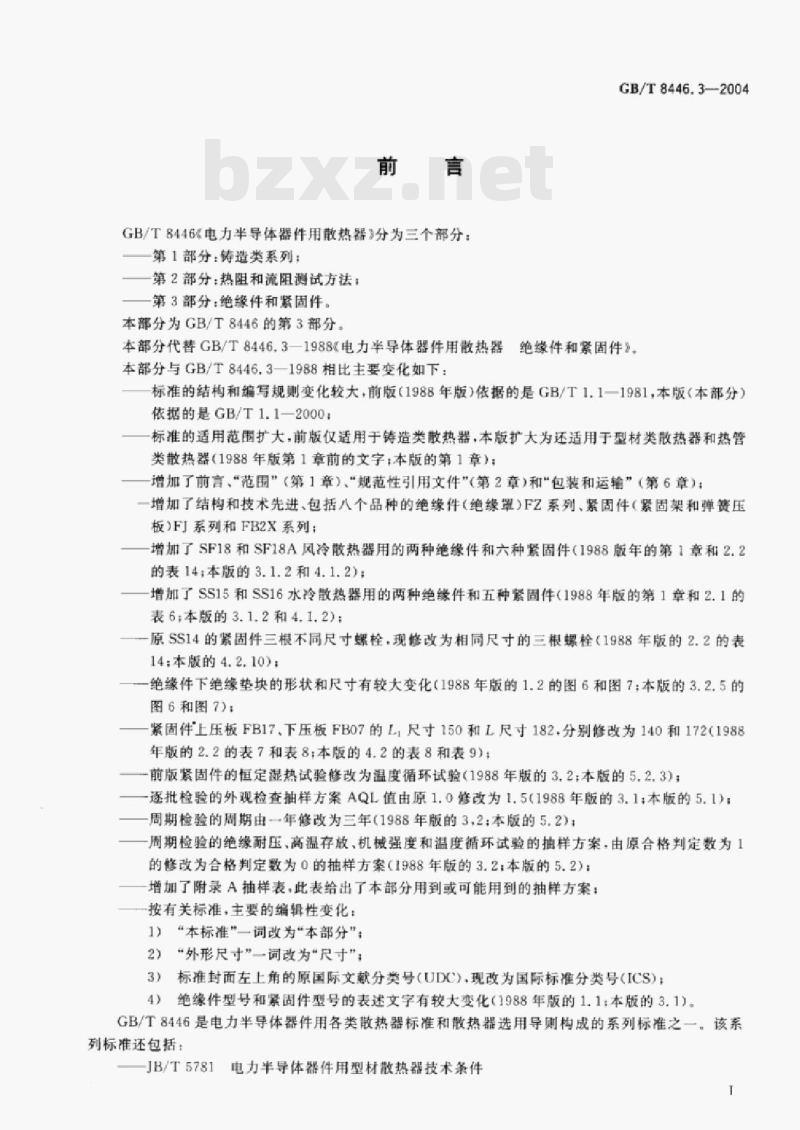

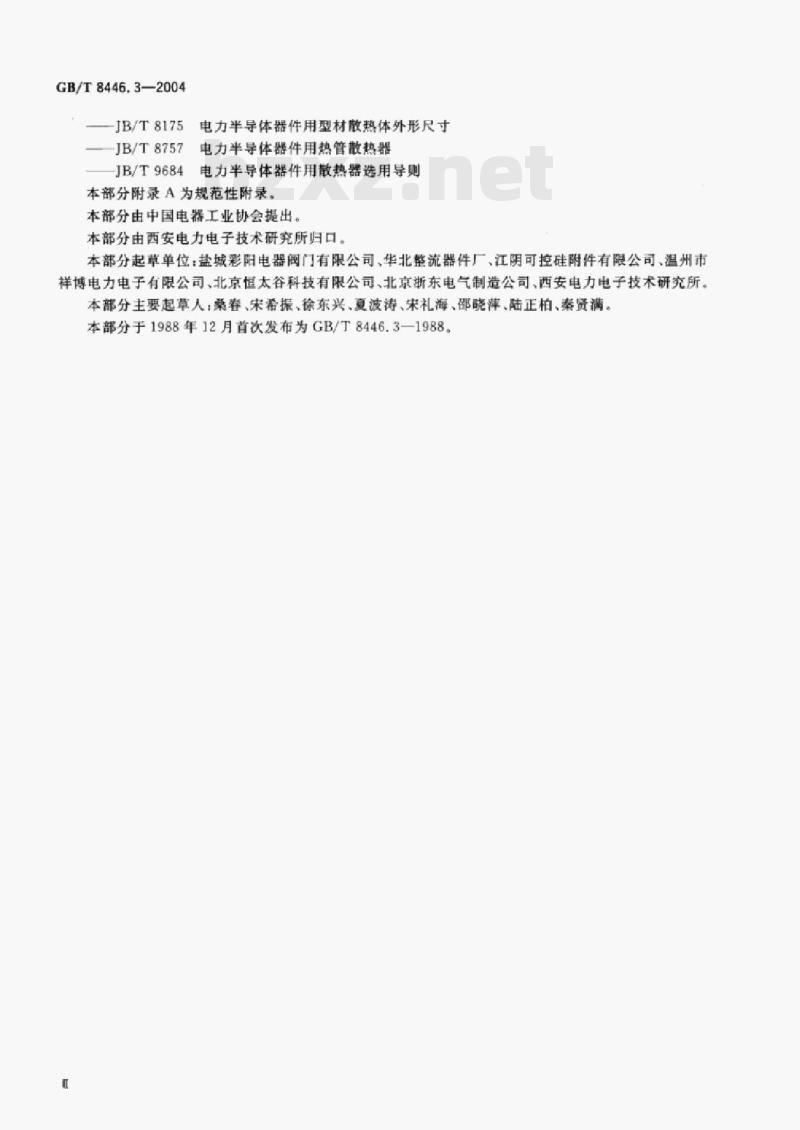

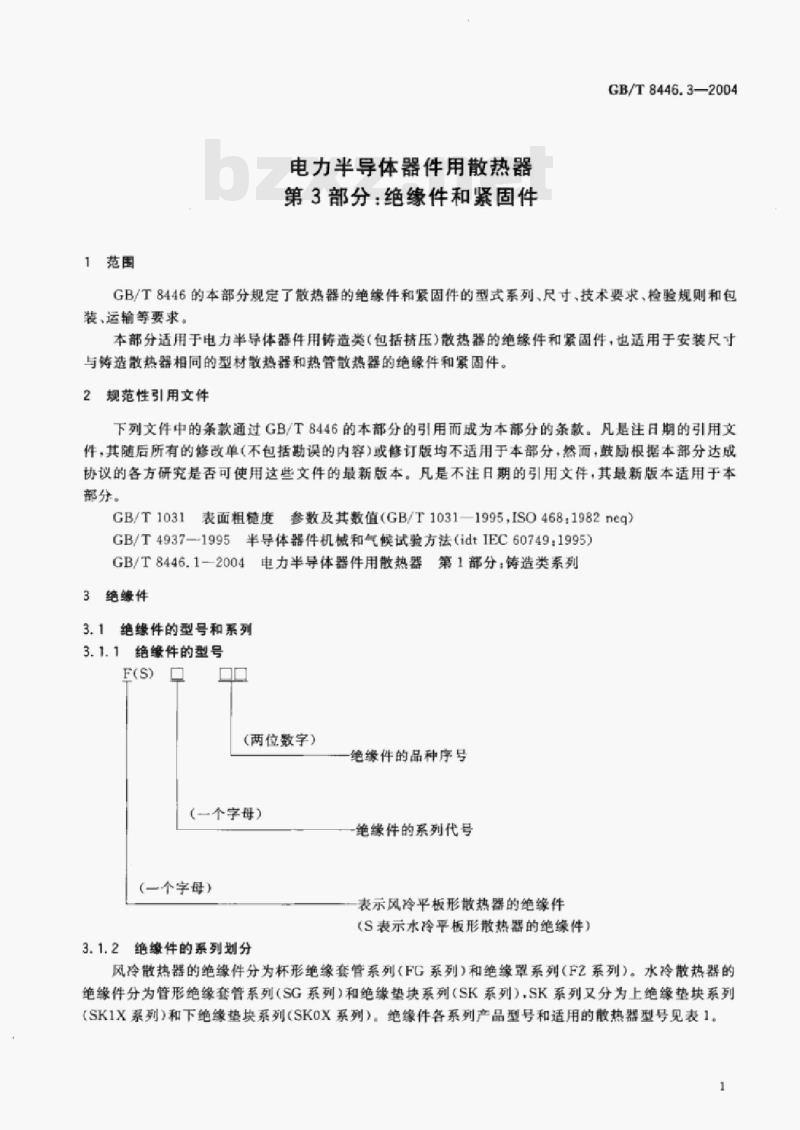

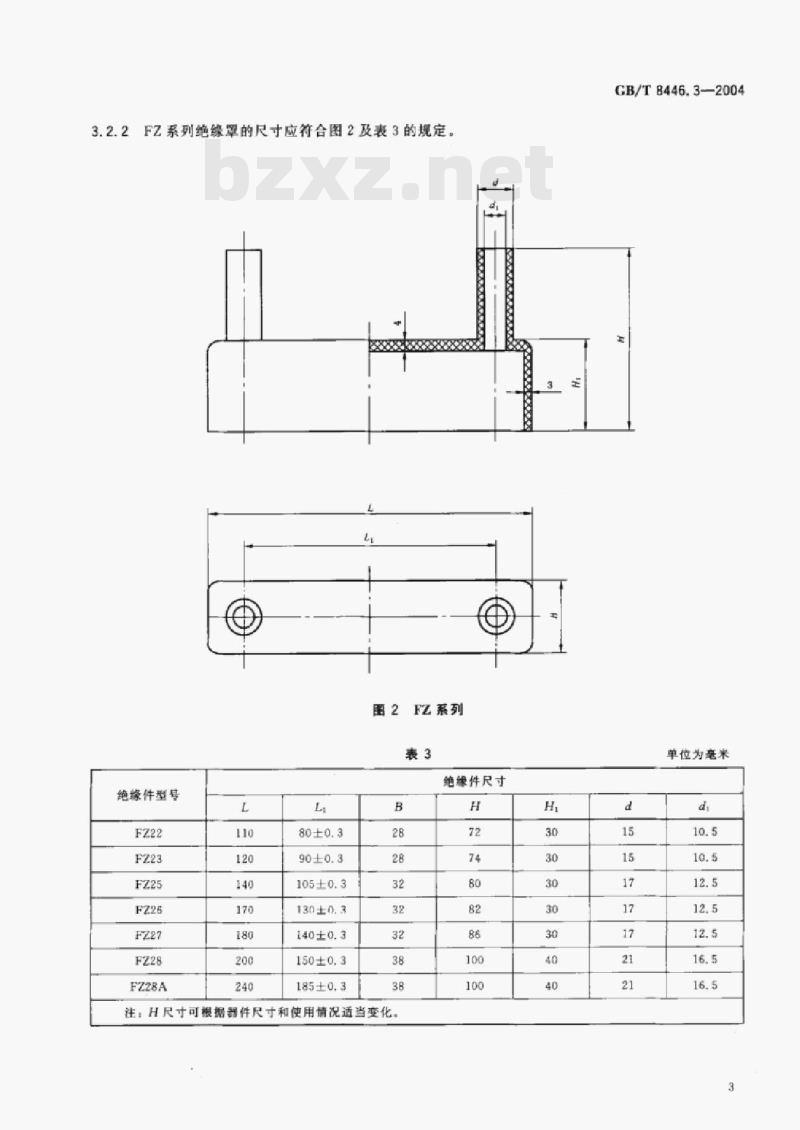

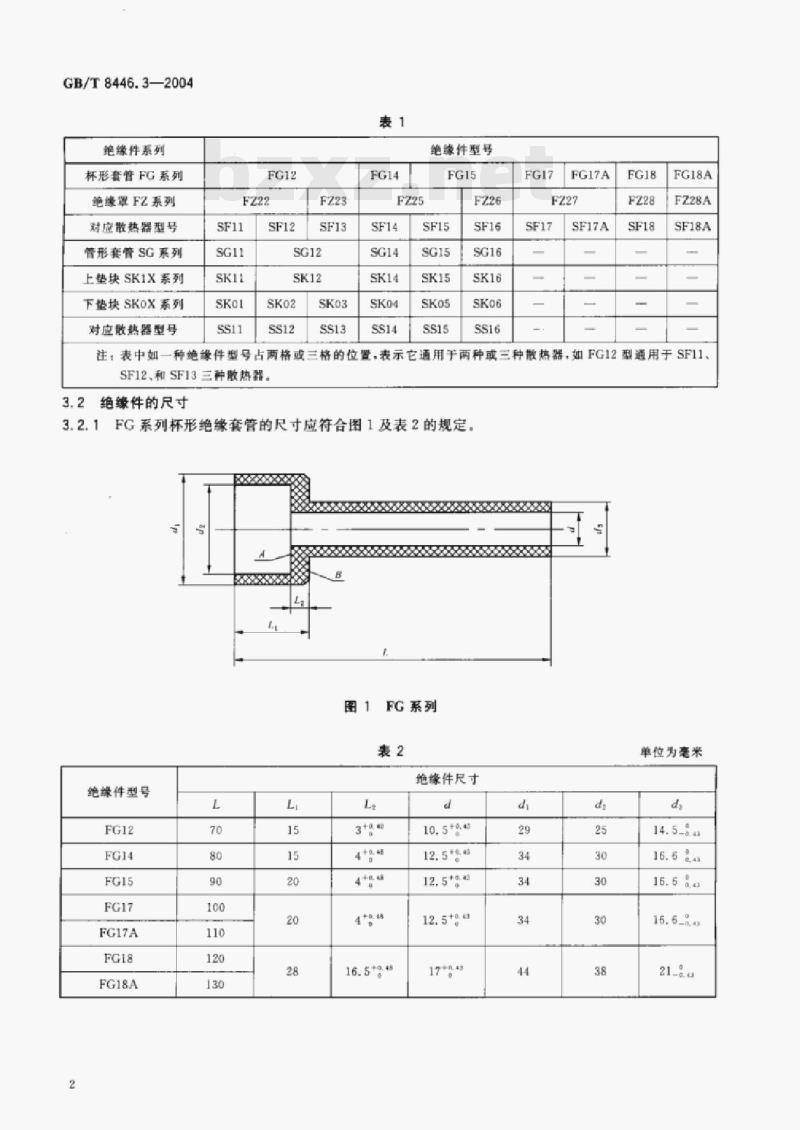

前言 GB/T 8446《电力半导体器件用散热器》分为三个部分： 1. 第1部分：铸造类系列； 2. 第2部分：热阻和流阻测试方法； 3. 第3部分：绝缘件和紧固件。 本部分为 GB/T 8446 的第3部分。 本部分代替 GB/T 8446.3—1988《电力半导体器件用散热器 绝缘件和紧固件》。 本部分与 GB/T 8446.3—1988 相比，主要变化如下： 1. 标准的结构和编写规则变化较大。前版依据 GB/T 1.1—1981，本版依据 GB/T 1.1—2000； 2. 标准适用范围扩大。前版仅适用于铸造类散热器，本版增加适用于型材类散热器和热管类散热器； 3. 增加了“前言”“范围”“规范性引用文件”和“包装和运输”等章节； 4. 增加了结构和技术先进的绝缘件（绝缘罩）F2系列，以及紧固件（紧固架和弹簧压板）FJ系列和 FB2X 系列，共八个品种； 5. 增加了 SF18 和 SF18A 风冷散热器用的两种绝缘件和六种紧固件； 6. 增加了 SS15 和 SS16 水冷散热器用的两种绝缘件和五种紧固件； 7. 原 SS14 的紧固件三根不同尺寸螺栓，修改为三根相同尺寸螺栓； 8. 绝缘件中的绝缘垫块形状和尺寸进行了较大调整； 9. 紧固件上压板 FB17、下压板 FB07 的 L1 尺寸由150和182分别修改为140和172； 10. 紧固件的恒定湿热试验修改为温度循环试验； 11. 逐批检验的外观检查抽样方案 AQL 值由1.0修改为1.5； 12. 周期检验周期由一年修改为三年； 13. 周期检验中的绝缘耐压、高温存放、机械强度和温度循环试验的抽样方案，由原合格判定数为1修改为合格判定数为0； 14. 增加了附录A抽样表，用于本部分涉及的抽样方案； 15. 按相关标准进行了编辑性修改，包括： （1）“本标准”改为“本部分”； （2）“外形尺寸”改为“尺寸”； （3）标准封面左上角国际文献分类号 UDC 改为国际标准分类号 ICS； （4）绝缘件型号和紧固件型号的表述方式进行了调整。 GB/T 8446 是电力半导体器件用各类散热器标准及散热器选用导则构成的系列标准之一。该系列标准还包括： JB/T 5781《电力半导体器件用型材散热器技术条件》； JB/T 8175《电力半导体器件用型材散热体外形尺寸》； JB/T 8757《电力半导体器件用热管散热器》； JB/T 9684《电力半导体器件用散热器选用导则》。 本部分附录A为规范性附录。 本部分由中国电器工业协会提出。 本部分由西安电力电子技术研究所归口。 本部分起草单位：盐城彩阳电器阀门有限公司、华北整流器件厂、江阴可控硅附件有限公司、温州市祥博电力电子有限公司、北京恒太谷科技有限公司、北京浙东电气制造公司、西安电力电子技术研究所。 本部分主要起草人：荣春、宋希振、徐东兴、夏波涛、宋礼海、部晓萍、陆正柏、秦满。 本部分于1988年12月首次发布为 GB/T 8446.3—1988。 1 范围 电力半导体器件用散热器 第3部分：绝缘件和紧固件 GB/T 8446 的本部分规定了散热器绝缘件和紧固件的型式系列、尺寸、技术要求、检验规则以及包装、运输等要求。 本部分适用于电力半导体器件用铸造类（包括挤压）散热器的绝缘件和紧固件，也适用于安装尺寸与铸造类散热器相同的型材散热器和热管散热器的绝缘件和紧固件。 2 规范性引用文件 下列文件中的条款通过 GB/T 8446 本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 1031《表面粗糙度 参数及其数值》（GB/T 1031—1995，ISO 468:1982，neq） GB/T 4937—1995《半导体器件机械和气候试验方法》（idt IEC 60749:1995） GB/T 8446.1—2004《电力半导体器件用散热器 第1部分：铸造类系列》 3 绝缘件 3.1 绝缘件的型号和系列 3.1.1 绝缘件的型号 绝缘件型号由系列代号、品种代号及规格代号组成。 型号结构形式： F(S) + 品种代号 + 两位数字 + 一个字母。
