QB/T4847-2015
LED平板灯具
LEDflatpanel luminaires
2015-10-10发布
中华人民共和国工业和信息化部2016-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4847-2015
本标准由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2）归口。本标准起草单位：上海时代之光照明电器检测有限公司、工业和信息化部电子工业标准化研究院、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、欧普照明股份有限公司、江苏豪迈照明科技有限公司、华荣科技股份有限公司、广东省东莞市质量监督检测中心、上海三思电子工程有限公司、浙江阳光照明电器集团股份有限公司、安徽凯盛众普新光源有限公司、立达信绿色照明股份有限公司、雷士照明（中国）有限公司、中国照明电器协会、国家半导体发光器件（LED）应用产品质量监督检验中心、中国质量认证中心。本标准主要起草人：赵英、杨樾、王哗、刘磊、夏清明、施晓红、陈超中、周鼎、黄国军、何金田、周斌、庞峰军、郑东、杨全永、许建兴、熊飞、赵旭、邓茂林、刘秀娟、刘毅清、郑雪生。本标准为首次发布。
1范围
LED平板灯具
QB/T4847-2015
本标准规定了LED平板灯具的术语和定义、分类、一般要求、一般试验要求、电性能、光输出、LED灯具寿命，色坐标、相关色温和显色性，空间色品不一致性、距高比、亮度限制、亮度均匀度、结构要求、标记、验证。
本标准适用于电源电压不超过250V的LED平板灯具。注：在市场上，LED平板灯有时也称LED面板灯。2
规范性引用文件
下列文件对于使用本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修订件）适用于本文件。GB7000.1灯具第1部分：一般要求与试验GB7000.201灯具第2-1部分：特殊要求固定式通用灯具GB7000.202灯具第2-2部分：特殊要求嵌入式灯具GB17625.1
GB17625.2
电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系电磁兼容
统中产生的电压变化、电压波动和闪烁的限制GB17743
电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T18595
一般照明用设备电磁兼容抗扰度要求灯具的光度测试和分布光度学
GB/T22907
普通照明用LED模块安全要求
GB24819
IEC62722-1:2014灯具性能第1部分：一般要求IEC62722-2-1:2014灯具性能第2-1部分：LED灯具特殊要求EN12464-1:2011光和照明-工作场所照明-第1部分：室内工作场所3术语和定义
GB7000.1、GB24819、IEC62722-1:2014和IEC62722-2-1:2014界定的以及下列术语和定义适用于本文件。
LED平板灯具LEDflatpanel luminaire一种采用LED为光源、通过导光板和（或）扩散部件形成发光面的薄型面发光灯具，包括控制装置、散热装置、光学元件及相关构件，发光面的最大边长或直径不小于270mm。3.2
导光板lightguideboard
一种光学部件，以透光材料为基材、在侧面接受LED光线，并能改变光线行进方向，将许多LED光源发出的光转变为面发光。3.3
一般照明
月general lighting
为照亮整个场所而设置的均匀照明。3.4
亮度均匀度
luminanceuniformity
QB/T48472015
灯具发光面上最小亮度和亮度算术平均分类
GB7000X第2
按安装方式分类
按安装方式分类
按光通量分类
按光通量分类，
一般要求
述4.1和4.2
一起使用
LED平板灯具应分类为：嵌入式、表面安装式和悬吊
LED平板灯具应分类为表1中的一个类类别。
LED平板灯具光通量分类表
光通量o/lm
输出光
LED平板灯具的设计和制造应使其在正常使用时能正常工作。用5.1和5.2检验其合格性。所有的样品均符合规
安全要求
的要求为合格
嵌入式IED平板灯具应符合GB7000.202的要求。表面安装式或悬吊式LED平板灯具应符合的要求
GB7000.201
5.2电磁兼容要求
板灯具应符合GB17743、GB17625.1、GB17625.2和GB/T18595的要求。一般试验要求
月IEC62722-2-1:2014算6章要求及以下要求。应用
本标准的试验是
型式试
试验时光源包括在内。
带有调）
光控制的LED平板灯具应调节到最大输出功率进行所有试验带有可调
色温的
率最大值。
LED平板灯具应按制造商或责任销售商的指示调书或设置到不同色温下的功一般选择一个LED平板灯具型号进行式验，若是一个系列的相似LED平板灯具，选择系列中一个代表性的型号进行试验。
用所有规定的试验来检验其合格性。6.1系列或单元
同一系列或单元的LED平板灯具应同时具有下列特征：2
符合GB7000.1附录T中条款T.2的要求；按本标准第4条，相同的分类；
按GB24819第6条，相同LED模块控制装置的安装方法：QB/T4847-2015
根据材料、元件、和（或）处理方法和热管理特征，相同的结构设计特性6.2部件
LED平板灯具所有部件应符合与该部件安全和性能有关的相应国家标准，当没有国家标准时应符合相应的IEC标准。

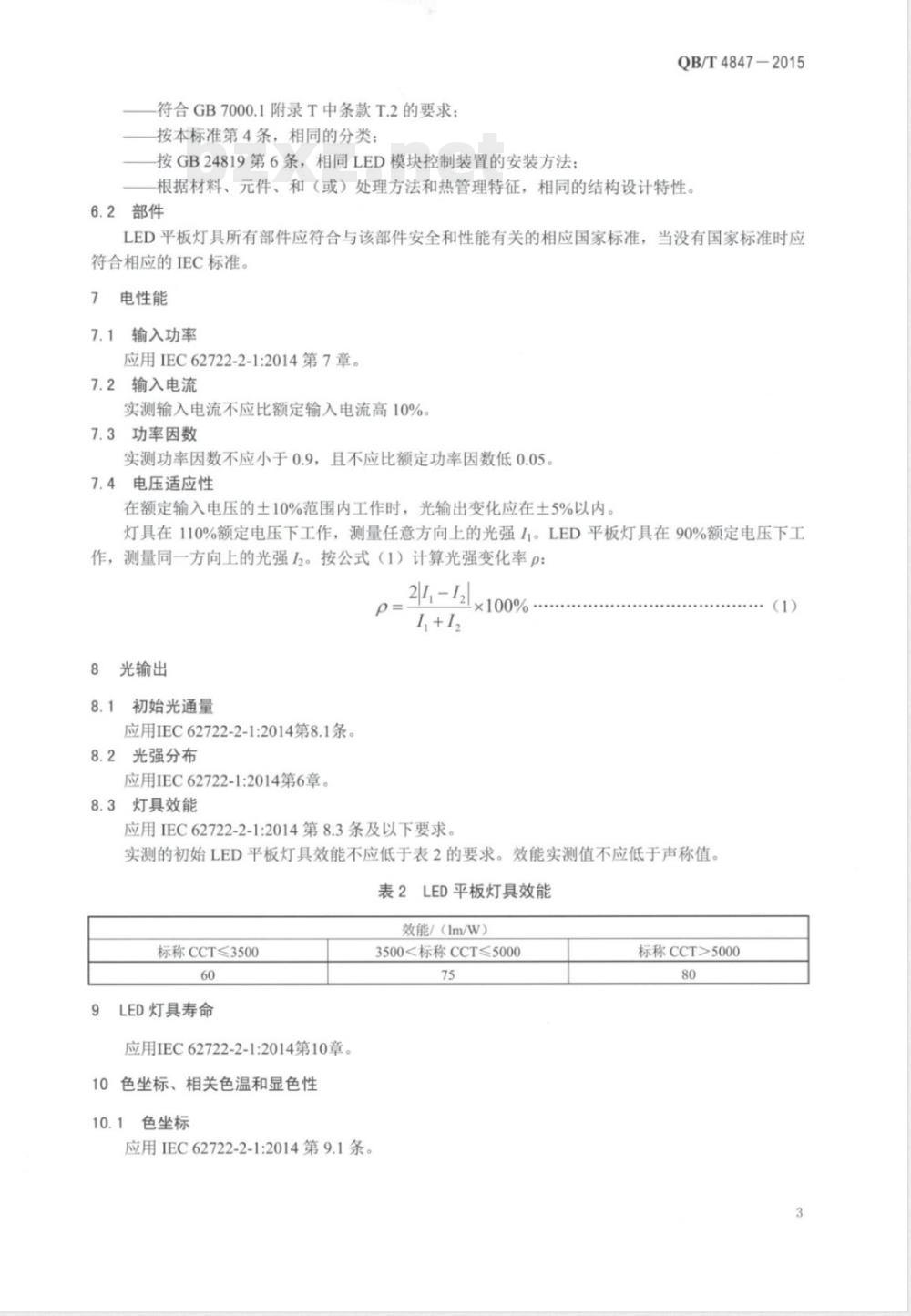

电性能
7.1输入功率
应用IEC62722-2-1:2014第7章。7.2输入电流
实测输入电流不应比额定输入电流高10%7.3功率因数
实测功率因数不应小于0.9，且不应比额定功率因数低0.05。7.4电压适应性
在额定输入电压的土10%范围内工作时，光输出变化应在土5%以内，灯具在110%额定电压下工作，测量任意方向上的光强11。LED平板灯具在90%额定电压下工作，测量同一方向上的光强12。按公式（1）计算光强变化率p：Q
8光输出
初始光通量
应用IEC62722-2-1:2014第8.1条。8.2光强分布
应用IEC62722-1:2014第6章。
8.3灯具效能
×100%
1, + 12
应用IEC62722-2-1:2014第8.3条及以下要求。实测的初始LED平板灯具效能不应低于表2的要求。效能实测值不应低于声称值。表2LED平板灯具效能
效能/（lm/W）
标称CCT≤3500
LED灯具寿命
应用IEC62722-2-1:2014第10章。10色坐标、相关色温和显色性
色坐标
应用IEC62722-2-1:2014第9.1条。3500<标称CCT≤5000
标称CCT>5000
QB/T4847-2015
10.2相关色温（CCT）
应用IEC62722-2-1:2014第9.2条。10.3显色指数（CRI）
应用IEC62722-2-1:2014第9.3条和以下要求。额定一般显色指数R不应低于80，R。应大于011空间色品不一致性
在大于峰值光强10%的区域内，LED平板灯具不同方向上的色度变化△uv应在CIE1976（u，v'）图中的0.004以内。
色品空间不一致性应在两个垂直面（Co和Cgo）进行测量，并按照11.1.3计算平均色品坐标。当测量色品坐标为（x，y）时，应先按照公式计算平均值（xa，ya）后再转换为（u，v）。11.1测角仪光谱辐射计系统或测角仪色度计系统测量平均色品坐标11.1.1确定y角测量范围
根据C平面相关角光强的算术平均值，以不小于10%峰值光强值的角为测量范围。11.1.2测量色品坐标
在Co和Coo平面测量色品坐标和光强。根据具体光分布情况，决定色品坐标和光强的角测量间隔，测量间隔不应大于10°。图1给出了使用测角仪在Co和C9o平面内进行测量的示例。[Y=180°免费标准bzxz.net
图1使用测角仪在C。和Cgo平面内进行光度学和色度学测量的示例（本图所示是LED产品仅有下射光的情况）11.1.3计算空间平均色品坐标
计算每个角上对应的Co和Coo平面的色品坐标和光强算术平均值x(y）y(y)和I(y)。按照公式（2）加权平均计算平均色品坐标x。。y。的计算与x相同。x(y).w(r)
其中：
w,(y)=
·（2)
其中：
2cos(t)-cos[+
2元cos
当%=0°；
QB/T4847-2015
当=2...180-
-cos()
△为角的测试间隔，当测试间隔为10°时，△=10°；n与测试间隔有关，当间隔△=10°时，n=19：W,()为角的加权系数：
当=180g
I(）为同一个角上所有C平面测得光强的算术平均值；2(y)为关于,角的环带立体角。
11.2色品空间不一致性的计算
色品空间不一致性△uV由所有测量点的空间色品坐标与空间平均色品坐标的最大差异（在1976CIE(uV）图上的距离）确定。距高比
根据光强分布得到的LED平板灯具安装距高比与额定值的偏差不应超过土0.1。用于室内一般照明的LED平板灯具的安装距高比不应低于1.1。对于具有两面对称配光的LED平板灯具，应在检测报告中分别给出Co-180平面的距高比数据和C90-270平面的距高比数据。
注1：LED平板灯具标称的距高比是1/2照度角决定的距高比和1/4照度角决定的距高比中的较小值。注2：距高比是低精确度的指标，为一般照明灯具提供可接受的水平照度均匀度而决定的安装间隔。它仅以直接照明为基础（忽略室内各表面间的相互反射），不应用于间接照明。注3：附录C是关于室内灯具距高比的资料性附录。13亮度限制
13.1VDT作业环境
LED平板灯具在65°及以上角的平均亮度不应大于声称值。分别在y65°、>75°和y85°的横向（Co和C180）、纵向（Cgo和C270），以及45°方向（C45、C135、C22s和C315）测量和计算平均亮度，9个平均亮度值均应满足要求。在LED平板灯具说明书内有“灯具不适于安装在VDT视觉作业环境”提示的，本要求不适用。注：VDT应用环境与亮度限制的资料性提示参见附录D。13.2非VDT作业环境
LED平板灯具在45°及以上角的平均亮度不应大于表3规定的亮度限值。5
QB/T48472015
分别在y45°、>55℃、y65°、>75°和y85°的横向（Co和C180）、纵向（Cgo和C270），以及45°方向（C45、C135、C225和C315）测量和计算平均亮度，15个平均亮度值均应满足要求。表3亮度限值
2角/(%）
13.3测量步骤
测量应按照以下步骤进行：
a）应按照GB/T22907测量规定C平面和角上的光强：b）计算LED平板灯具出光口面的面积A。典型的LED平板灯具出光口面见图2。出光口面
不发光部分
典型出光口面示意图
c）计算平均亮度
亮度限值/（cd/m2）
在横向（Co和C180）、纵向（Cgo和C270)和45°方向（C45、C135、C225、C315）分别计算65°、75°和85角的9个光强算术平均值I(n)a，然后按照公式(3)计算亮度平均值L()a：L(y)a
其中：
L(y)a为角的亮度平均值；
(\)。为角光强平均值；
A为计算LED平板灯具出光口面的面积：)av
A·cosy
横向（Co和C180）的3个角平均亮度为Lm(65)，Lm(75)，L（85)；纵向(Cgo和C270)的3个角平均亮度为L(65)a，L(75)，L(85)；（3）
45°方向（C45、C135、C225、C315）的3个角平均亮度为Ls(65)，Ls(75)。，Ls(85)。。6
亮度均匀度
LED平板灯具的亮度均匀度不应小于0.8。QB/T4847-2015
在灯具发光面的法线方向测量亮度并计算亮度均匀度。测试圆斑直径为2cm～3cm。LED平板灯具根据正方形的边长L、长方形的长边L和圆直径D布点：27cm≤L≤40cm：按照图3a）的要求布点；40cmMToMtO
0.1L.0.4L
a）灯具长度大于27cm并不大于40cm测试圆斑布点方式0.05L,0.3L
0.05L0.3L
MSO'OS
b）灯具长度大于40cm并不大于60cm测试圆斑点布点方式QB/T4847-2015
0.05,0.3L
0.0540.3L
c）灯具长度大于60cm并不大于80cm测试圆斑点布点方式0.05L0.15L
0.305D）
d）灯具长度大于80cm并不大于100cm测试圆斑点布点方式0.045L0.13L
e）灯具长度大于100cm并不大于120cm测试圆斑点布点方式注：L为正方形发光面的边长、长方形发光面的长边：W为长方形发光面的短边；
D为圆形发光面的直径。
亮度均匀度的布点
15结构要求
使用可替换LED模块的LED平板灯具，LED光源应能方便替换。QB/T4847-2015
在进行替换时，LED模块应可触及，无需（也不允许）剪断电线，使用通用工具或制造商规定的工具就可替换。
上述要求不适用于标有“LED模块不可以替换，如有损坏则灯具报废”的LED平板灯具。16标记
GB7000.1第3章与下述要求一起使用。16.1LED平板灯具上的标记
下述信息应清晰、持久地标记在LED平板灯具上（见表6）。16.1.1LED光源的型号、规格、制造商等光源信息。16.1.2
额定光通量，单位：lm。
额定相关色温，单位：K。
额定一般显色指数R。。
额定灯具效能，单位：Im/W。
