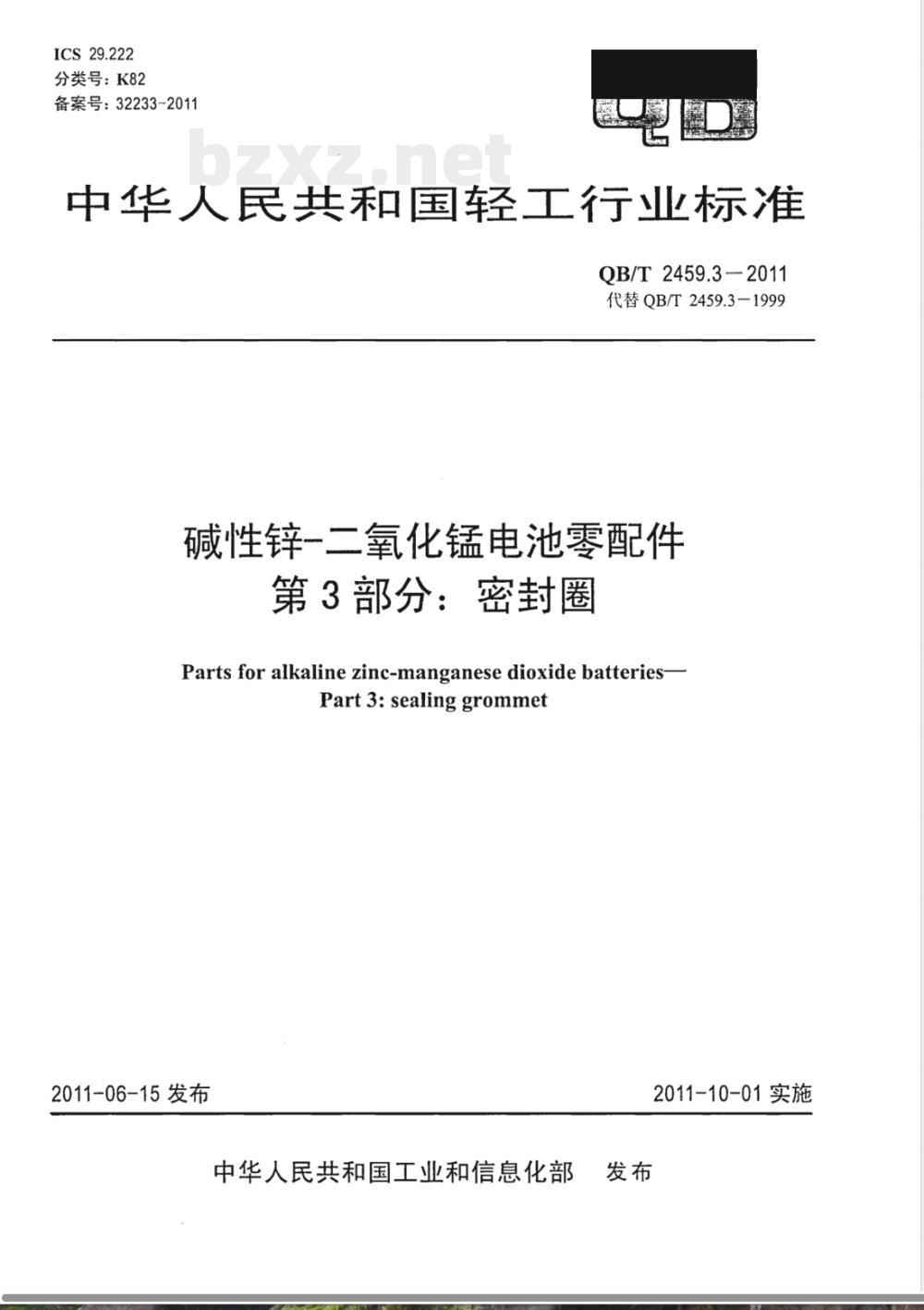

【其他行业标准】 碱性锌-二氧化锰电池零配件 第3部分：密封圈

ICS29.222
分类号：K82
备案号：32233-2011
中华人民共和国轻工行业标准
QB/T2459.3—2011
代替QB/T2459.3-1999
碱性锌一二氧化锰电池零配件
第3部分：密封圈
Parts for alkaline zinc-manganese dioxide batteries-Part3:sealinggrommet
2011-06-15发布
中华人民共和国工业和信息化部2011-10-01实施

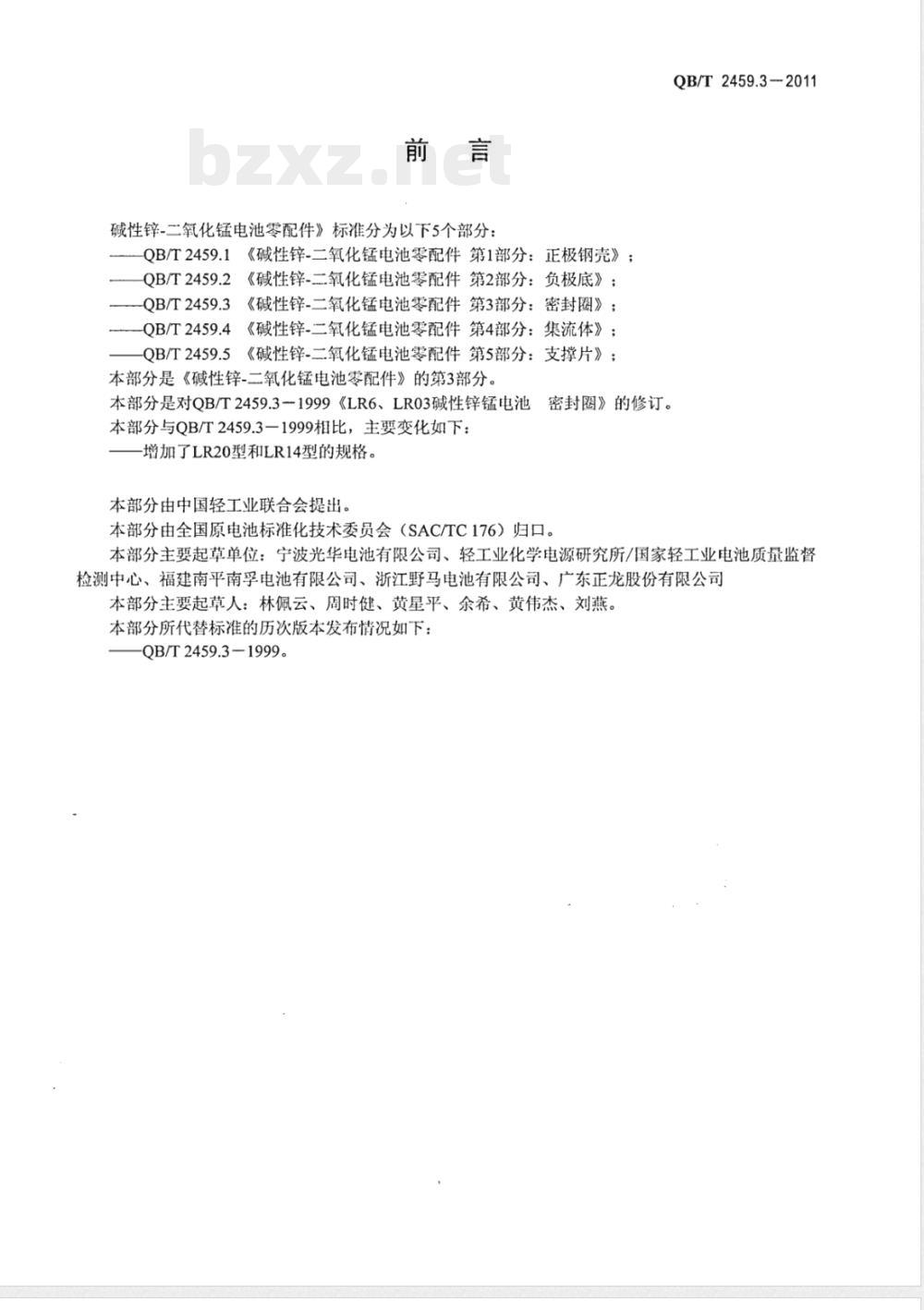

碱性锌-二氧化锰电池零配件》标准分为以下5个部分：QB/T2459.1《碱性锌-二氧化锰电池零配件第1部分：正极钢壳》；QB/T2459.2《碱性锌-二氧化锰电池零配件第2部分：负极底》；QB/T2459.3《碱性锌-二氧化锰电池零配件第3部分：密封圈》；QB/T2459.4《碱性锌-二氧化锰电池零配件第4部分：集流体》；QB/T2459.5《碱性锌-二氧化锰电池零配件第5部分：支撑片》；本部分是《碱性锌-二氧化锰电池零配件》的第3部分。本部分是对QB/T2459.3一1999《LR6、LR03碱性锌锰电池本部分与QB/T2459.3一1999相比，主要变化如下：增加了LR20型和LR14型的规格。本部分由中国轻工业联合会提出。密封圈》的修订。
本部分由全国原电池标准化技术委员会（SAC/TC176）归口。QB/T2459.3--2011
本部分主要起草单位：宁波光华电池有限公司、轻工业化学电源研究所/国家轻工业电池质量监督检测中心、福建南平南孚电池有限公司、浙江野马电池有限公司、广东正龙股份有限公司本部分主要起草人：林佩云、周时健、黄星平、余希、黄伟杰、刘燕。本部分所代替标准的历次版本发布情况如下：QB/T2459.3-1999。

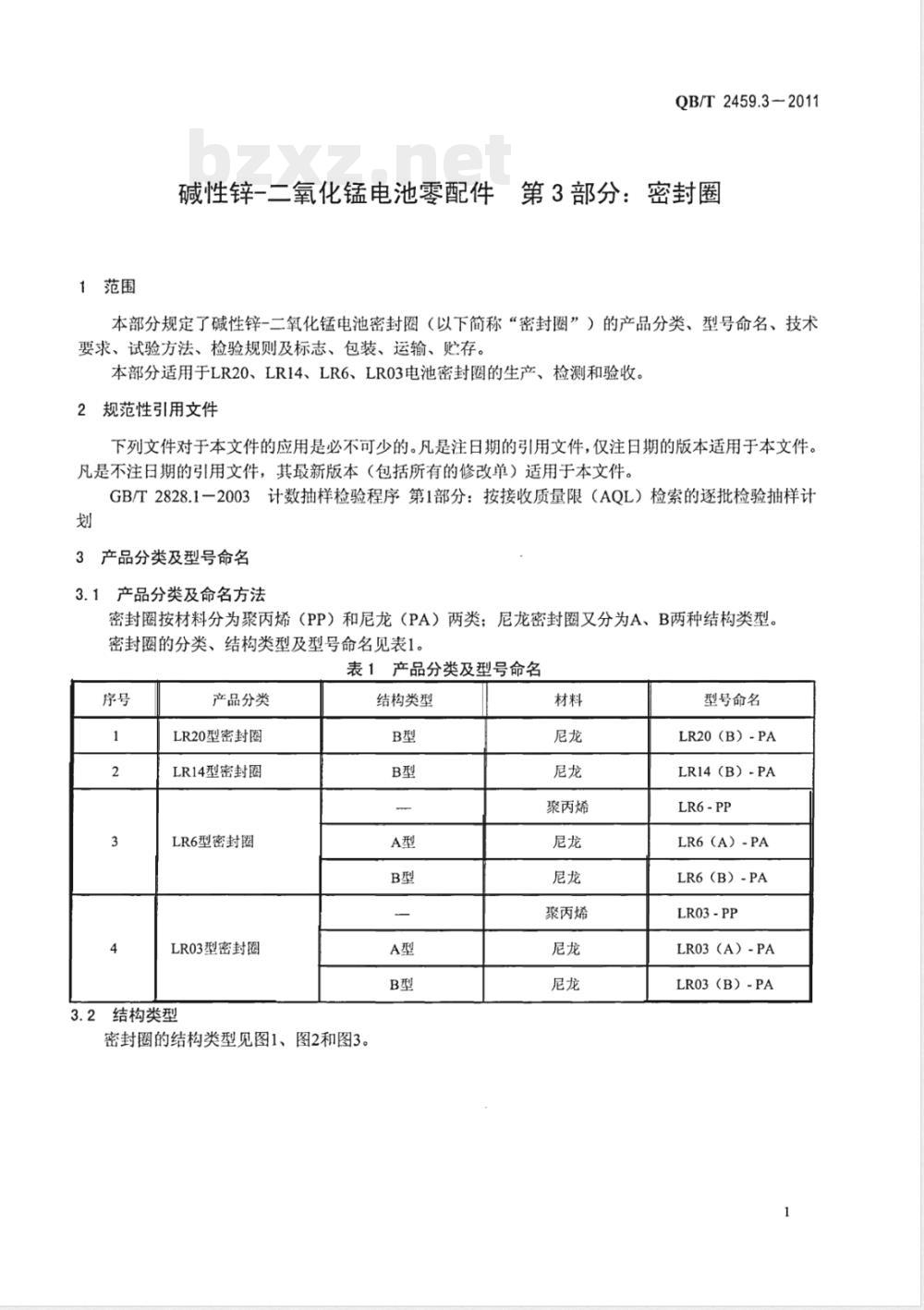

1范围
QB/T2459.3-2011
碱性锌-二氧化锰电池零配件第3部分：密封圈本部分规定了碱性锌-二氧化锰电池密封圈（以下简称“密封圈”）的产品分类、型号命名、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于LR20、LR14、LR6、LR03电池密封圈的生产、检测和验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3产品分类及型号命名
3.1产品分类及命名方法
密封圈按材料分为聚丙烯（PP）和尼龙（PA）两类；尼龙密封圈又分为A、B两种结构类型。密封圈的分类、结构类型及型号命名见表1。表1产品分类及型号命名
产品分类
LR20型密封圈
LR14型密封图
LR6型密封圈
LR03型密封圈
3.2结构类型
密封圈的结构类型见图1、图2和图3。结构类型
聚丙烯
聚丙烯
型号命名
LR20（B）-PA
LR14（B）-PA
LR6-PP
LR6（A）-PA
LR6（B）-PA
LR03-PP
LR03（A）-PA
LR03（B）-PA
QB/T2459.3-2011
4技术要求
4.1材料要求

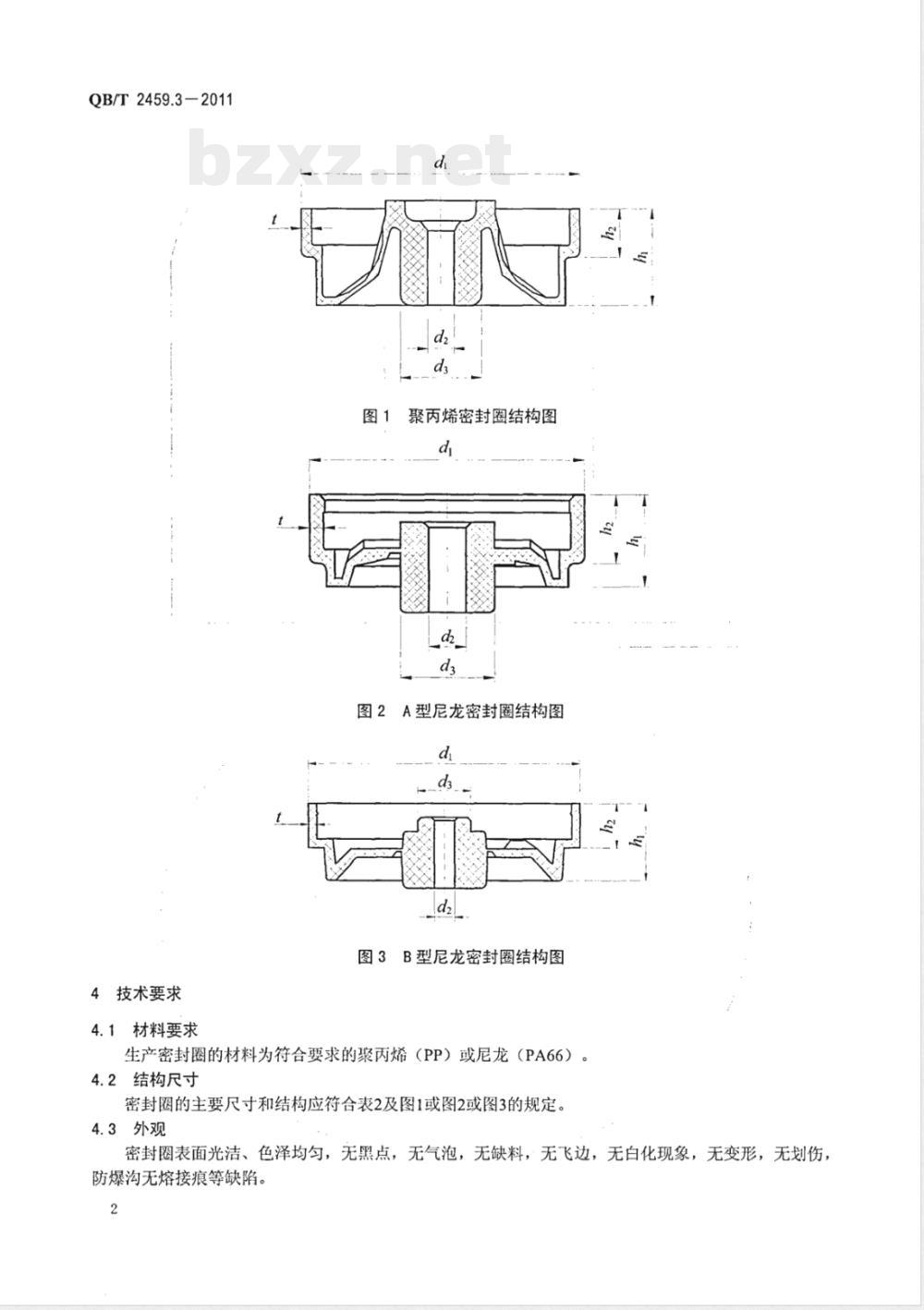

聚丙烯密封圈结构图
图2A型尼龙密封圈结构图
图3B型尼龙密封圈结构图
生产密封圈的材料为符合要求的聚丙烯（PP）或尼龙（PA66）。4.2结构尺寸
密封圈的主要尺寸和结构应符合表2及图1或图2或图3的规定。4.3外观
密封圈表面光洁、色泽均匀，无黑点，无气泡，无缺料，无飞边，无白化现象，无变形，无划伤，防爆沟无熔接痕等缺陷。
型号规格
LR20(B)-PA
LR14(B)-PA
LR6-PP
LR6(A)-PA
LR6(B)-PA
LR03-PP
LR03(A)-PA
LR03(B)-PA
防爆压力
$32.50±0.10
$24.75±0.10
$13.70±0.05
13.60±0.05
13.50±0.05
g9.90±0.05
$9.90±0.05
g9.70±0.05
01.85-0.03
1.30.0.os

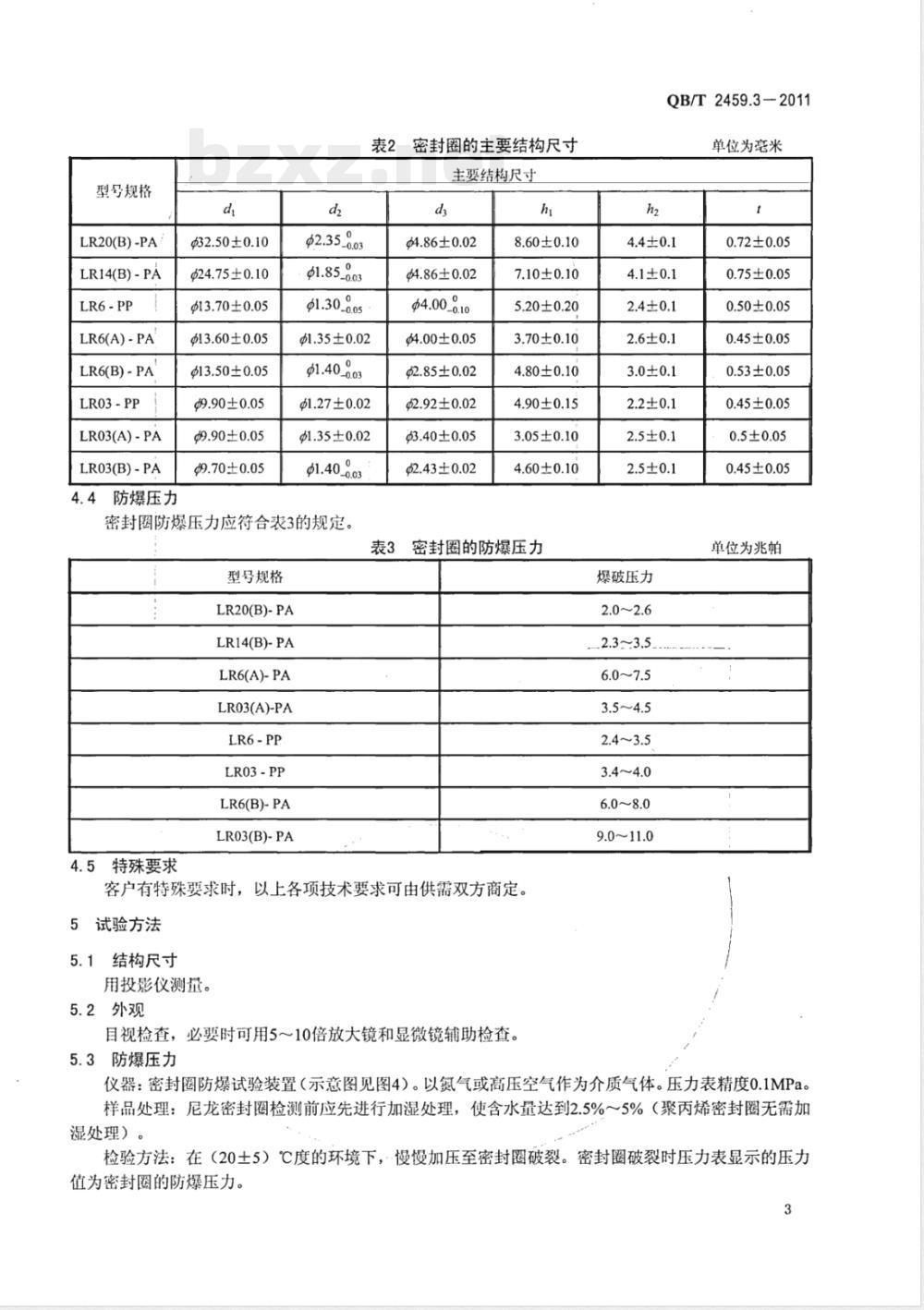

表2密封圈的主要结构尺寸
主要结构尺寸
44.86±0.02
$4.86±0.02
04.00.0.0
$1.35±0.02
01.40-c.3
$1.27±0.02
$1.35±0.02
01.40~0.03
密封圈防爆压力应符合表3的规定。$4.00±0.05
$2.85±0.02
$2.92±0.02
$3.40±0.05
$2.43±0.02
8.60±0.10
7.10±0.10
5.20±0.20
3.70±0.10
4.80±0.10
4.90±0.15
3.05±0.10
4.60±0.10
密封圈的防爆压力
型号规格
LR20(B)-PA
LR14(B)-PA
LR6(A)-PA
LR03(A)-PA
LR6-PP
LR03-PP
LR6(B)-PA
LR03(B)-PA
特殊要求
客户有特殊要求时，以上各项技术要求可由供需双方商定。5试验方法
结构尺寸
用投影仪测量。
5.2外观
目视检查，！
必要时可用5～10倍放大镜和显微镜辅助检查5.3
防爆压力
QB/T2459.3-2011
单位为毫米
燥破压力
0.72±0.05
0.75±0.05
0.50±0.05
0.45±0.05
0.53±0.05
0.45±0.05
0.5±0.05
0.45±0.05
单位为兆帕
仪器：密封圈防爆试验装置（示意图见图4）。以氮气或高压空气作为介质气体。压力表精度0.1MPa。样品处理：尼龙密封圈检测前应先进行加湿处理，使含水量达到2.5%～5%（聚丙烯密封圈无需加湿处理）
检验方法：在（20土5）℃度的环境下，慢慢加压至密封圈破裂。密封圈破裂时压力表显示的压力值为密封圈的防爆压力。
QB/T2459.3-2011
说明：
1一截止阀；
2一可调节流阀：
3一压力表；
4一密封圈夹具。
检验规则
6.1交收检验
6.1.1组批规则
介质气体流入
图4密封圈防爆试验装置示意图
密封圈应成批验收，每批应由同-一型号规格、同一工艺条件的产品组成，每批数量不大于150万只。6.1.2抽样方案及判定规则
交收检验的外观项目按GB/T2828.1正常检验一次抽样方案进行。其技术要求、试验方法、检验水平（IL）及接收质量限（AQL）应符合表4的规定。交收检验其他项目的技术要求、检验方法、样本大小和不合格判定应符合表4的规定。交收检验方案也可由供需双方商定。交收检验方案及判定规则
检验项目
结构尺寸
防爆压力
注：外观缺陷分类如下：bzxZ.net
技术要求
试验方法
检验水平IL
接收质量限AQL样本大小
A类缺陷
B类缺陷
1模产品
1模产品
允许不合格数
A类缺陷（重缺陷）：缺料，严重变形，严重飞边，中孔壁及外缘严重划伤，防爆沟有明显的熔接痕或白化现象。B类缺陷（轻缺陷）：轻微飞边，轻微划伤，有黑点或气泡。6.2例行检验
例行检验的项目、技术要求、检验方法、样本大小、不合格判定应符合表5的规定。6.2.1
6.2.2有下列情况之一时，应进行例行检验。a）新模具试制定型时；
b）材料、工艺有重大改变，可能影响产品性能时；c）停产后，恢复生产时；
d）合同规定时；
e）质量监督机构提出要求时。
检验项目
结构尺寸
防爆压力
标志、包装、运输、贮存
技术要求
例行检验方案及判定规则
试验方法
样本大小
10模产品
2模产品
2模产品
产品外包装上应有明显的产品标志或标签，标明以下内容：a）产品名称、商标、型号规格；b）生产企业名称、详细地址；
c）出厂日期；
d）批号、数量；
e）执行标准编号。
7.2包装
QB/T2459.3-2011
允许不合格数
A类缺陷
B类缺陷
7.2.1包装必须做到防潮、防腐蚀。可使用瓦楞纸箱，内封塑料袋。袋口扎紧，尽量做到密封。7.2.2每个包装袋内应放有产品合格证。7.3运输
运输过程中应防晒、避热、防腐蚀，装卸时避免碰撞、挤压。7.4购存
密封圈应贮存在无腐蚀性物品的仓库内，避免日晒、受热、受冻。5
QB/T2459.3-2011
中华人民共和国
轻工行业标准
碱性锌-二氧化锰电池零配件
第3部分：密封圈
QB/T2459.3-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：155019·3584
印数：1-200册
