【其它国内标准】 配电网规划计算分析数据规范

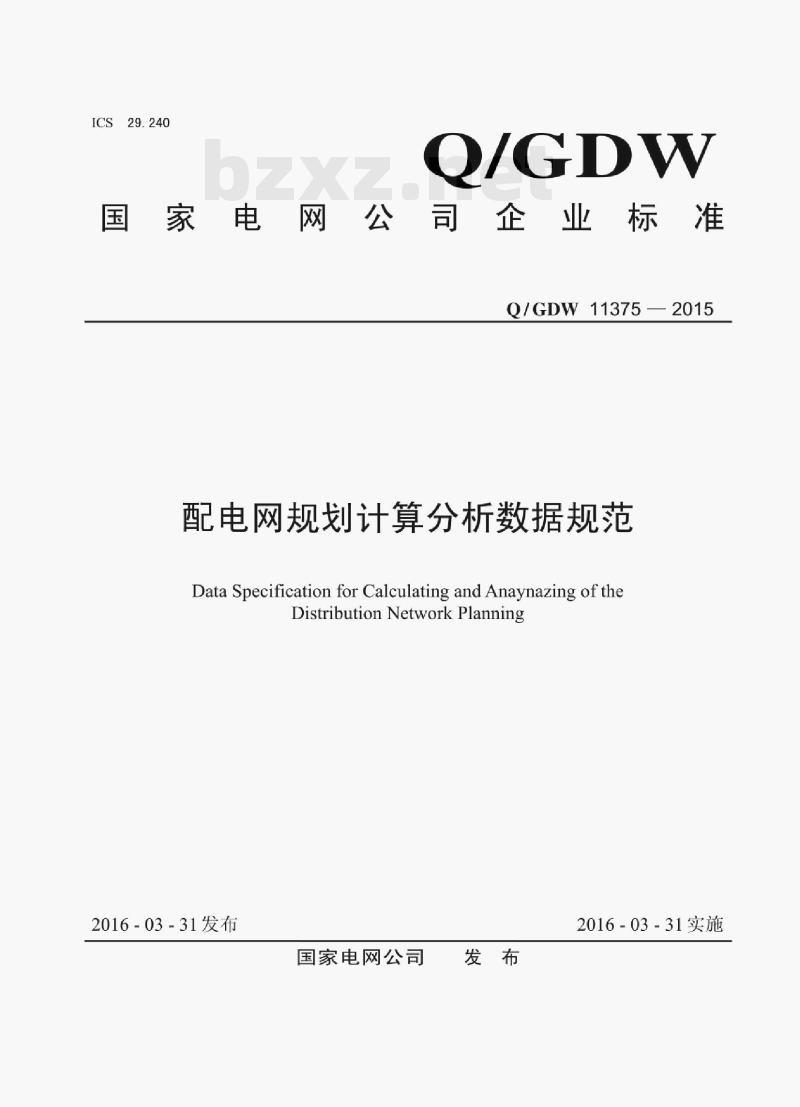

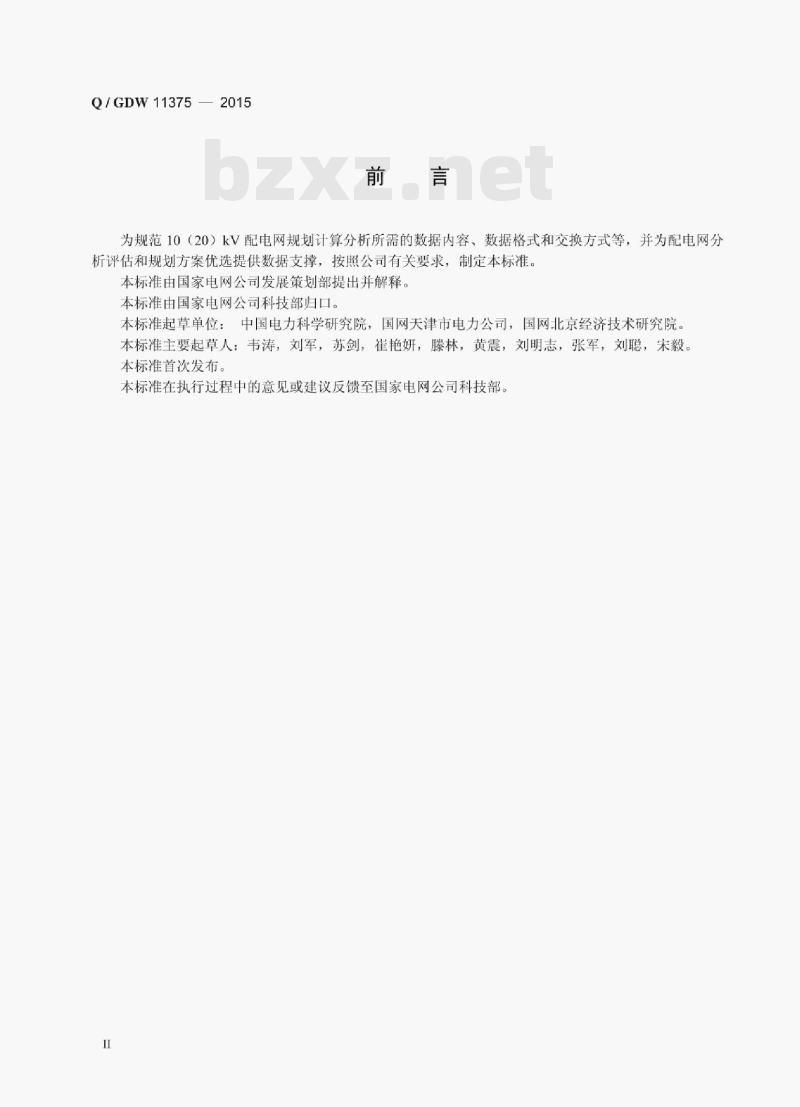

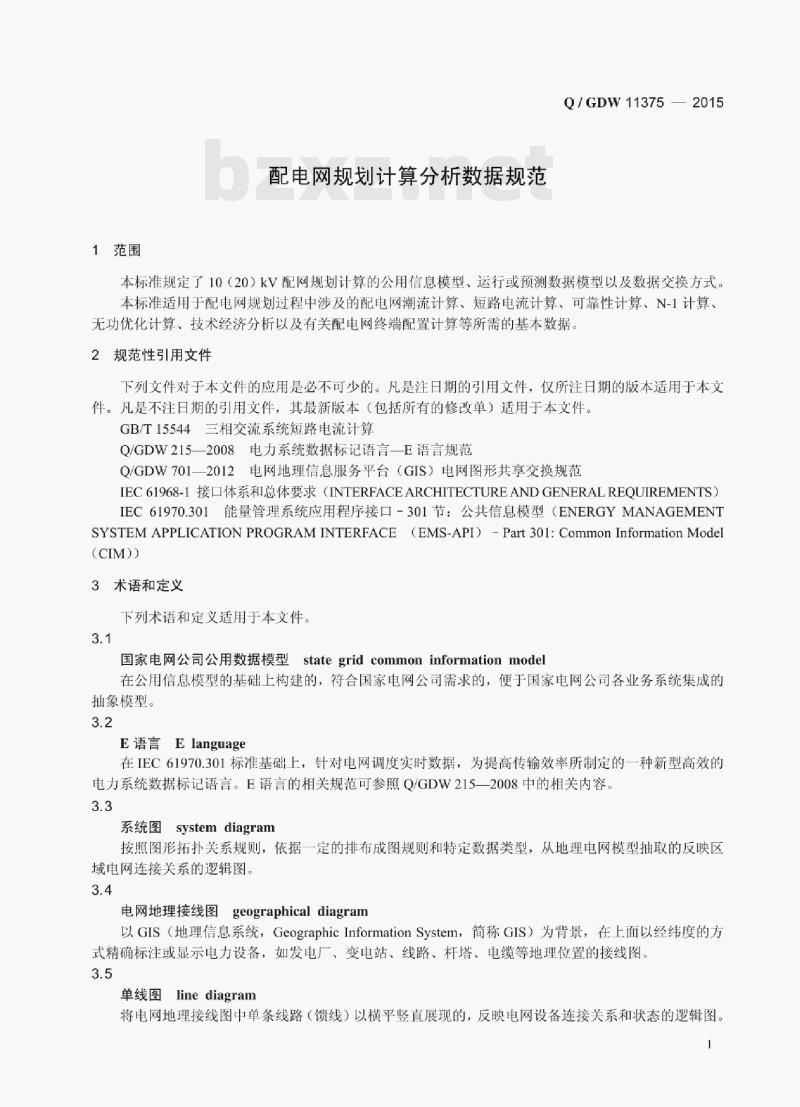

ICS29.240 Q/GDW 国家电网公司企业标准 Q/GDW11375 配电网规划计算分析数据规范 Data Specification for Calculating and Analyzing of the Distribution Network Planning 2016-03-31 发布 国家电网公司 发布 2016-03-31 实施 前言 为规范10（20）kV配电网规划计算分析所需的数据内容、数据格式和交换方式，并为配电网分析评估和规划方案优选提供数据支撑，按照公司有关要求制定本标准。本标准由国家电网公司发展策划部提出并解释，由国家电网公司科技部归口。起草单位包括中国电力科学研究院、国网天津市电力公司、国网北京经济技术研究院。主要起草人：韦涛、刘军、苏剑、崔艳妍、滕林、黄震、刘明志、张军、刘聪、宋毅。本标准首次发布，在执行过程中意见或建议反馈至国家电网公司科技部。 1 范围 本标准规定了10（20）kV配网规划计算的公用信息模型、运行或预测数据模型及数据交换方式，适用于配电网规划过程中涉及的潮流计算、短路电流计算、可靠性计算、N-1计算、无功优化计算、技术经济分析及配电网终端配置计算等基本数据。 2 规范性引用文件 下列文件对于本文件的应用不可或缺。注日期的引用文件，仅所注日期的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。主要包括：GB/T15544 三相交流系统短路电流计算；Q/GDW215-2008 电力系统数据标记语言—E语言规范；Q/GDW701-2012 电网地理信息服务平台（GIS）电网图形共享交换规范；IEC61968-1 接口体系和总体要求（INTERFACE ARCHITECTURE AND GENERAL REQUIREMENTS）；IEC61970-301 能量管理系统应用程序接口-301节：公共信息模型（EMS-API Part 301: Common Information Model CIM）。 3 术语和定义 本标准适用下列术语和定义： 3.1 国家电网公司公用数据模型 stategrid common information model 在公用信息模型基础上构建，符合国家电网公司需求，便于各业务系统集成的抽象模型。 3.2 E语言 Elanguage 在IEC61970.301标准基础上，为提高电网调度实时数据传输效率制定的高效电力系统数据标记语言，相关规范参照Q/GDW215-2008。 3.3 系统图 system diagram 按照图形拓扑关系规则，根据一定排布成图规则和特定数据类型，从地理电网模型抽取的反映区域电网连接关系的逻辑图。 3.4 电网地理接线图 geographical diagram 以GIS（地理信息系统）为基础，通过经纬度精确标注或显示电力设备位置（如发电厂、变电站、线路、杆塔、电缆等）的接线图。 3.5 单线图 line diagram 将电网地理接线图中单条线路（馈线）横平竖直展现，反映电网设备连接关系和状态的逻辑图。 3.6 N-1计算 N-1 calculation 在10kV馈线出口或其中一个分段（包括架空线路分段、电缆线路环网单元或进线段）发生故障或计划退出时，计算联络馈线对整条馈线或非故障段的转供能力及转供路径。 3.7 适配器 adapter 面向异构系统集成，实现不同系统之间数据互通和兼容。
