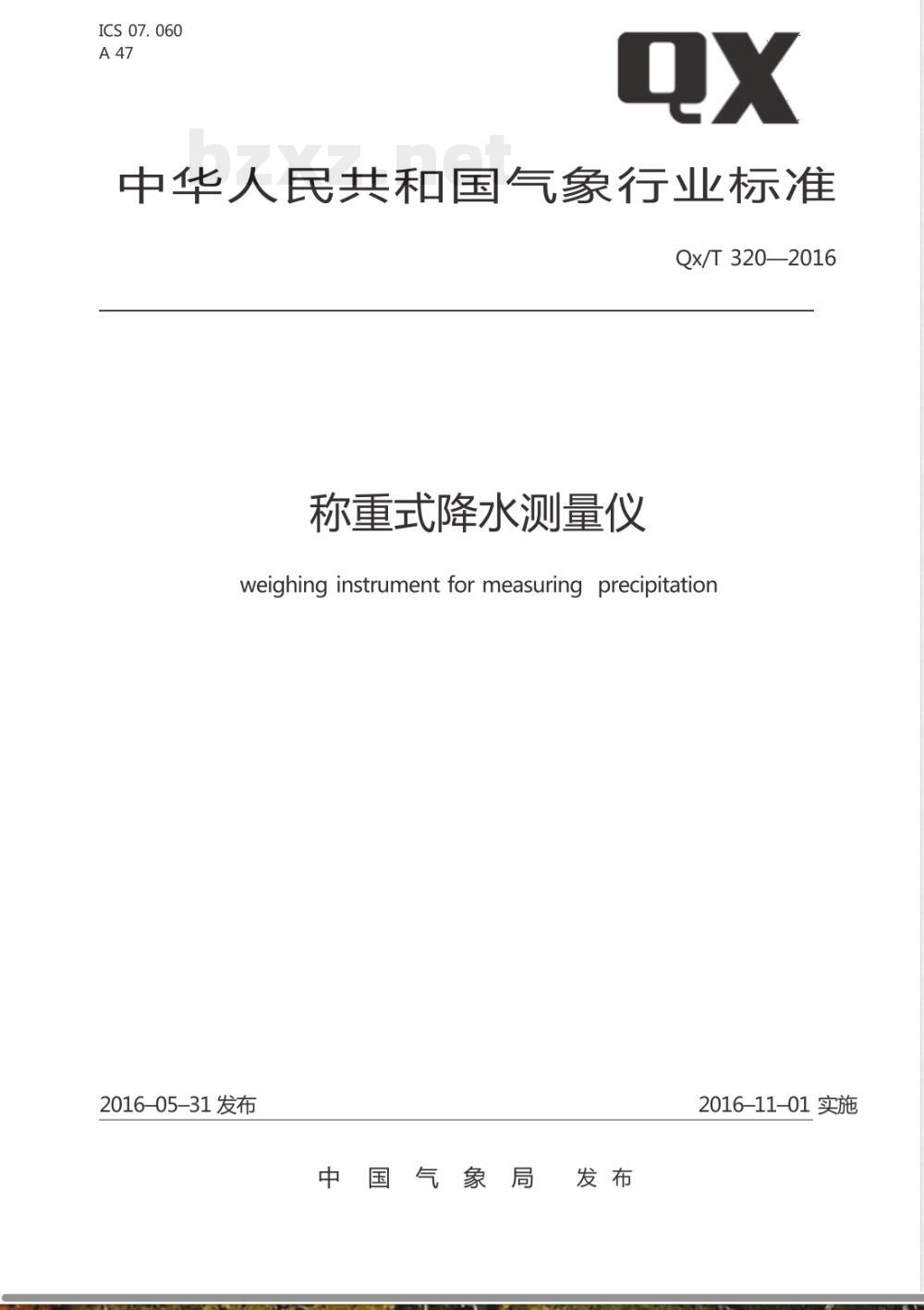

ICS 07.060
中华人民共和国气象行业标准
Qx/T 320—2016
称重式降水测量仪
weighing instrument for measuring precipitation2016-05-31 发布
中国气象局
2016-11-01实施

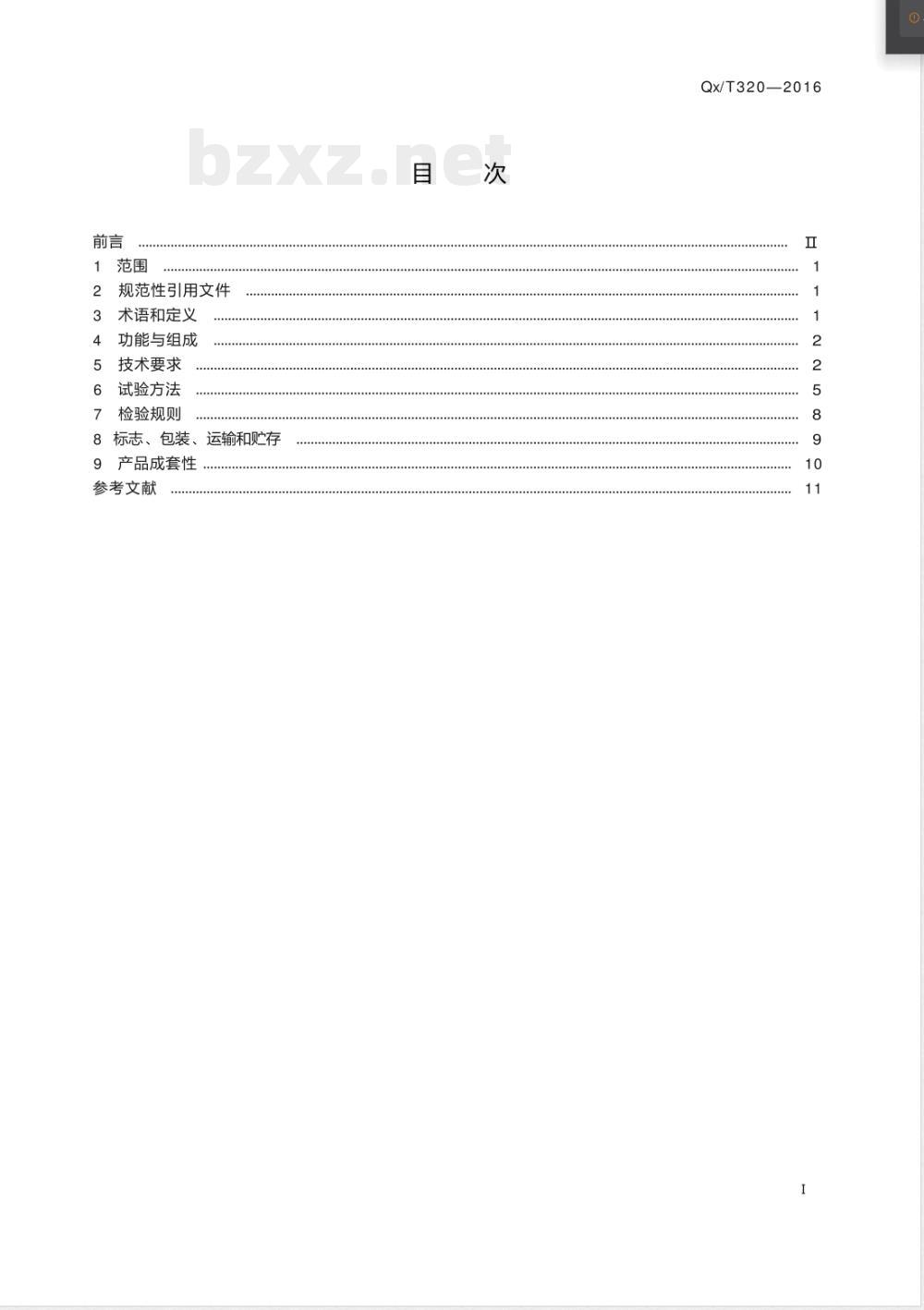

规范性引用文件
术语和定义
功能与组成
技术要求
试验方法
检验规则
8标志、包装、运输和贮存
9产品成套性
参考文献
......
......
...........
......
......
Qx/T320—2016
Qx/T320—2016

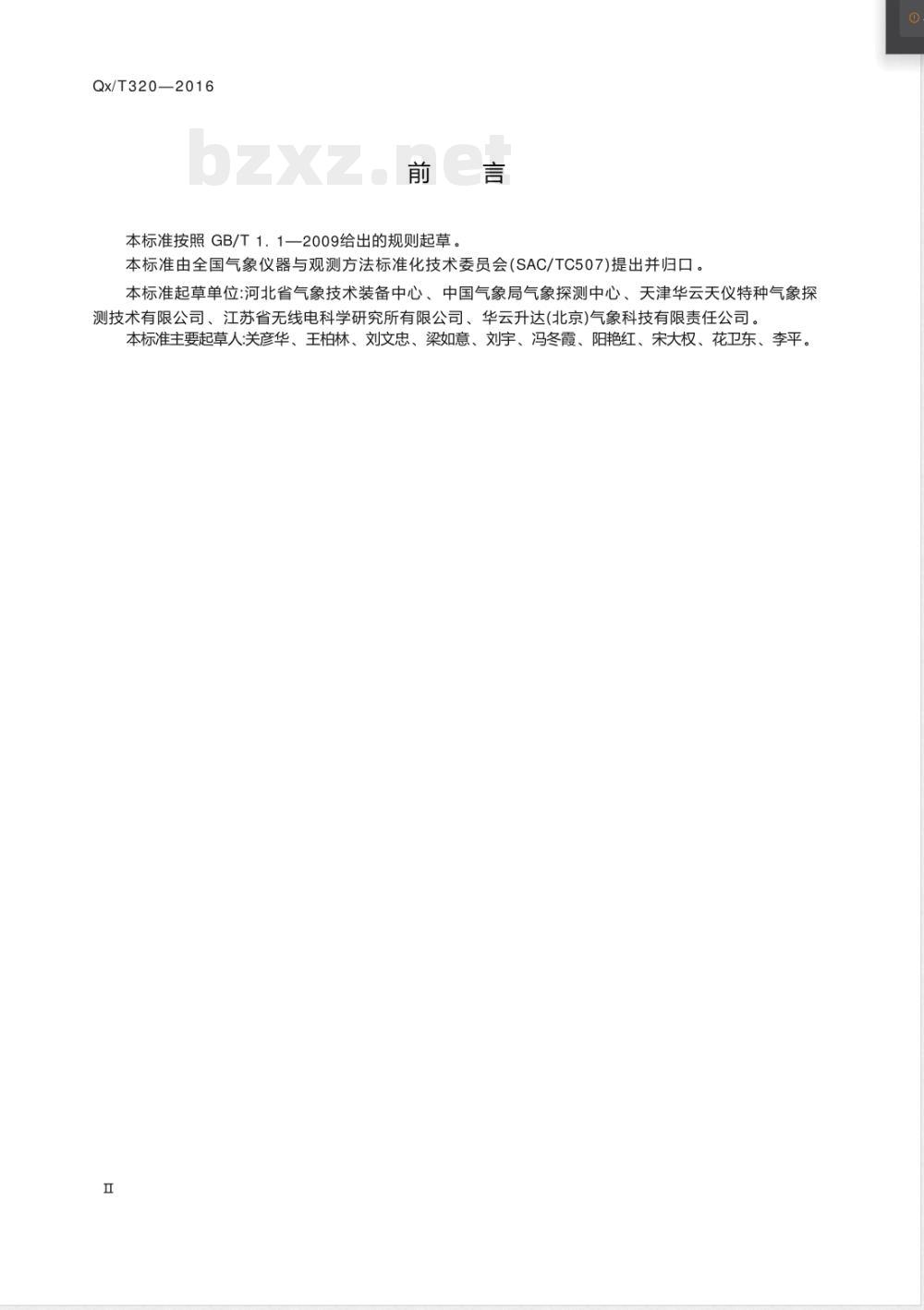

本标准按照GB/T1.1一2009给出的规则起草本标准由全国气象仪器与观测方法标准化技术委员会(SAC/TC507)提出并归口。本标准起草单位：河北省气象技术装备中心、中国气象局气象探测中心、天津华云天仪特种气象探测技术有限公司、江苏省无线电科学研究所有限公司、华云升达(北京)气象科技有限责任公司。本标准主要起草人：关彦华、王柏林、刘文忠、梁如意、刘宇、冯冬霞、阳艳红、宋大权、花卫东、李平。H

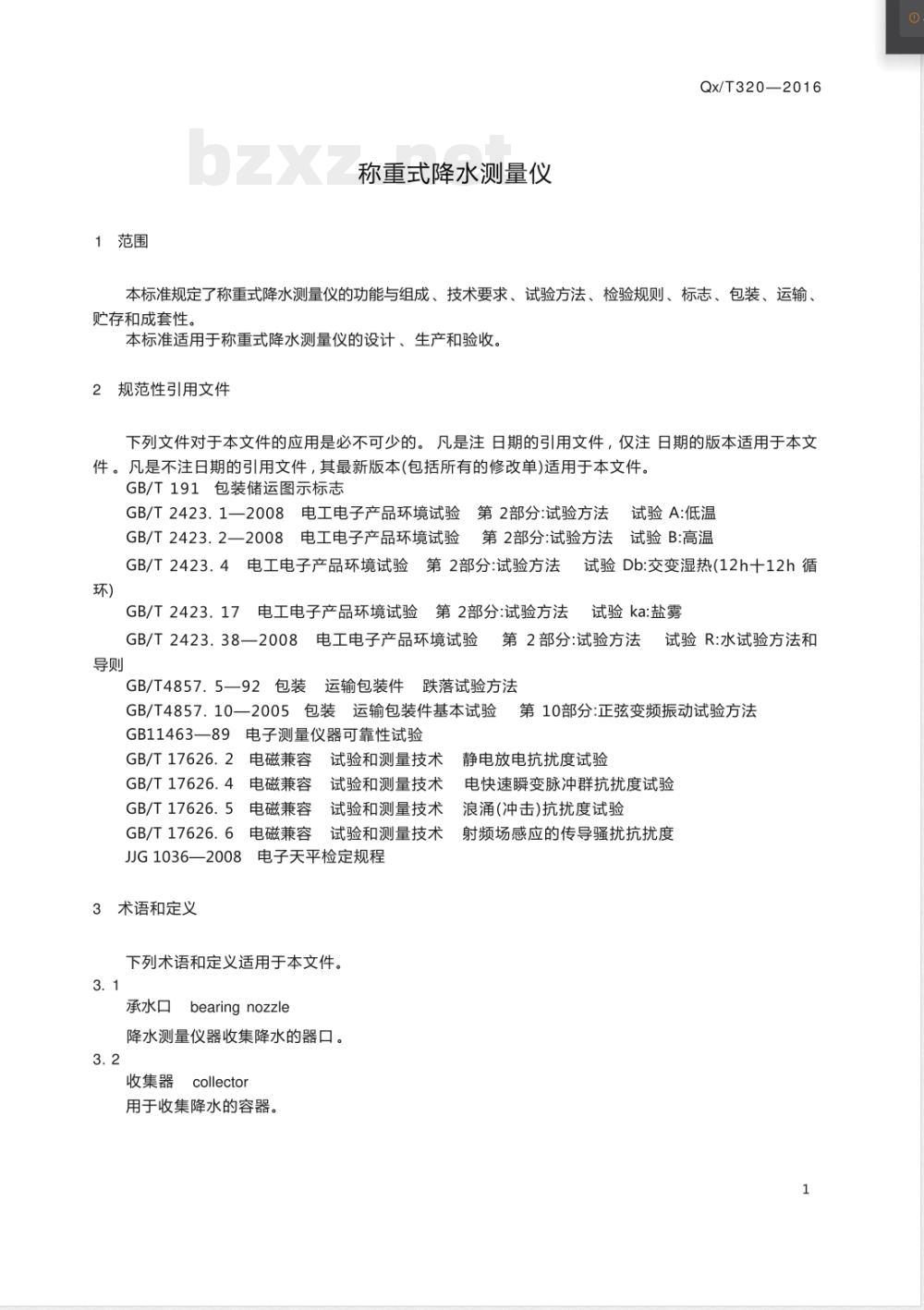

1范围
称重式降水测量仪
Qx/T320—2016
本标准规定了称重式降水测量仪的功能与组成、技术要求、试验方法、检验规则、标志、包装、运输存和成套性
本标准适用于称重式降水测量仪的设计、生产和验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db:交变湿热(12h十12h循环)
GB/T2423.17电工电子产品环境试验第2部分：试验方法试验ka:盐雾GB/T2423.38—2008电工电子产品环境试验第2部分：试验方法导则
GB/T4857.5一92包装运输包装件跌落试验方法试验R:水试验方法和
GB/T4857.10一2005包装运输包装件基本试验第10部分：正弦变频振动试验方法GB11463—89电子测量仪器可靠性试验GB/T17626.2电磁兼容试验和测量技术GB/T17626.4电磁兼容
GB/T17626.5电磁兼容
GB/T17626.6电磁兼容
静电放电抗扰度试验
试验和测量技术
电快速瞬变脉冲群抗扰度试验
试验和测量技术
试验和测量技术
8电子天平检定规程
JG1036—2008
3术语和定义
下列术语和定义适用于本文件。3. 1
承水口bearing nozzle
降水测量仪器收集降水的器口。3.2
收集器
Fcollector
用于收集降水的容器。
浪涌(冲击)抗扰度试验
射频场感应的传导骚扰抗扰度
Qx/T320—2016bzxz.net
降水称重单元
Eprecipitationweighing unit
将降水质量转换为电信号的装置。注：由载荷元件和信号变换电路组成。3.4
降水数据处理单元precipitationdataprocessingunit将采集的降水重量电信号转换为降水量，并进行数据质量控制、存储和传输的装置。注：由中央处理器、时钟电路、数据存储器、接口电路等组成。3.5
防风圈
windproofshield
降低风对降水量测量准确性影响的装置。4功能与组成
4.1功能
应具有以下功能：
自动测量固态降水、液态降水、固态液态混合降水的降水量；b)
采集、处理、存储降水量数据并进行质量控制输出降水量的数字信号。
2组成
由承水口、收集器、降水称重单元、降水数据处理单元、机壳、支架和防风圈组成。5技术要求
5.1测量性能
测量范围：0mm~400mm。
5.1.2分辨力:0.1mm。
3最大允许误差：当降水量小于或等于10mm时，为±0.4mm；当降水量大于10mm时，为±4%。
4偏载误差：不大于3%。
2工作环境
应符合以下条件：
a）温度：—45℃~+60℃；
相对湿度：5%~100%；
大气压力：450hpa~1060hpa;
抗风强度：75m/s。
5.3外观
仪器表面漆层均匀、无脱落现象。5.3.1
Qx/T320—2016
5.3.2结构件应无裂痕或其他机械损伤，组装牢固，操作部分不应有迟滞、卡死、松脱等现象。5.3.3操作面板、接插件上标识应清晰、正确。5.3.4零部件应进行防盐雾、防潮湿、抗氧化处理。5.3.5收集器、防风圈、机壳、支架等部件的机械强度，应确保在产品寿命期内不因外界环境的影响和材料本身原因而产生形变或损坏。5.4承水口
内径对200t0.6mm，口缘呈内直外斜刃口状,刃口平滑，角度为40o~450，内壁高度以湿雪不易粘附为宜，应采用膨胀系数小、防盐雾腐蚀材质。承水口上沿距安装面高度以1430mm~1530mm为宜5.5收集器
应盛装不小于400mm降水量，其口缘内径应大于承水口内径，宜采用耐高、低温，抗老化材质。5.6降水称重单元
具有称量不小于400mm降水量与盛有防冻液、抑制蒸发油的收集器重量之和的称量能力。载荷元件可采用电阻应变技术（信号变换电路应进行温度修正）、振弦技术。5.7降水数据处理单元
对降水称重单元所形成数据的采集频率为每分钟1次。具有降水数据极值范围、允许变化速率等参数设置功能,并对质量控制结果进行标识。分钟降水量、原始数据、状态信息等数据量的存储不少于30d。数据存储应具有掉电保护功能。具有数字信号输出接口。
时钟允许误差每30d不大于15s。5.8机壳
应防水，保护降水称重单元和降水数据处理单元等部位。宜采用不锈钢材质，表面喷涂白色亚光防盐雾腐蚀涂层。
5.9支架
为外径200mm、高度650mm的圆柱体。顶部、底部法兰盘的直径分别为320mm、400mm。宜采用不锈钢材质，表面喷涂白色亚光防盐雾腐蚀涂层。5.10防风圈
由圆形龙骨、T型架、风挡单片组成。龙骨由T型架支撑，上圆环直径为1050mm风挡单片长为435mm，固定端宽为80mm,非固定端宽为50mm,向内倾斜260。宜采用不锈钢材质，表面喷涂白色亚光防盐雾腐蚀涂层。5.11工作电源
工作电压：DC,12V±3V。
功耗：小于1W。
Qx/T320—2016
2绝缘电阻
电源输入端子和机壳之间的绝缘电阻应大于2MQ。5.13抗电强度
电源输入端子和外壳间应能承受幅值500vAC，历时1min的耐压冲击试验，试验中不出现飞弧和击穿，其间泄漏电流不大于5mA。试验结束后系统工作正常。5.14电磁抗扰度
5.14.1静电放电
直流电源端口、控制和信号端口抗扰度水平应达到：a）接触放电：4kv;
b）空气放电：8kv。
5.14.2电快速瞬变脉冲群
5.14.2.1直流电源端口
抗扰度水平应达到：
a）电压峰值：1kvi
b）重复频率：5kHz。
5.14.2.2控制和信号端口
抗扰度水平应达到：
电压峰值：2kv;
重复频率：5kHz。
浪涌(冲击)
直流电源端口、控制和信号端口抗扰度水平应达到：线对地：1kv；
b）试验波形：1.2/50μs(电压），8/20μs(电流）。射频场感应的传导骚扰
直流电源端口、控制和信号端口抗扰度水平应达到：频段：0.15MHz~80MHz；
电压：3v;
正弦波调幅调制度：80%。
5.15机械环境适应性
在运输、装卸、搬运过程中出现振动、自由跌落等情况后，包装箱不变形、不开裂，开箱后仪器不应有变形、松脱及损伤，性能应正常。5.16可靠性
平均无故障工作时间MTBF应不小于2500h。4
6试验方法
试验室环境条件
温度：15℃~35℃。
相对湿度：45%~75%。
大气压力：860hpa~1060hpa。
6.2试验仪器仪表
试验用仪器仪表名称及规格，见表1。表1试验用仪器仪表
6.3性能测试
电子天平
游标卡尺
万能角度尺
万用表
绝缘电阻测试仪
高低温湿热箱
测量范围、最大允许误差
最大允许误差0.1g
分度值0.05mm
00~320o外角及400~1300内角
3-1/2位
Qx/T320—2016
25V~50V:2MQ~200MQ，3档量程
100V~250V:2MQ~2000MQ，4档量程500V~1000V:2MQ~4000MQ，4档量程70℃~130℃.20%~98%RH
使用电子天平，称量出相当于0.1mm，10mm，100mm，100mm，190mm降水量的液态水样本。间隔5min依次将样本注入收集器（首次注入应干燥）。每次注入后，读数记录。重复3次，计算测量范围、最大允许误差，取算术平均值，应符合5.1的要求。6.3.2分辨力
使用电子天平，称量出相当于0.1mm,0.1mm.0.1mm，10mm，90mm.0.1mm.0.1mm，0.1mm，100mm，0.1mm,0.1mm0.1mm，150mm,0.1mm，0.1mm,0.1mm降水量的液态水样本。间隔5min依次将样本注入收集器（首次注入应干燥)并读数记录。每次读数值与注入累计降水量差值的平均值，应符合5.1的要求。
6.3.3偏载误差
按照JG1036—2008中7.3.2规定的方法进行测试，应符合5.1.4的要求。5
Qx/T320—2016
6.4结构和外观
6.4.1承水口
目测刃口；使用游标卡尺在互成1200的三个方向测量承水口的内径；使用万能角度尺测量刃口；使用卷尺测量承水口上沿距安装面高度。应符合5.4的要求。6.4.2收集器
注入防冻液和蒸发抑制油，再注入相当于400mm降水量的液态水，应不发生溢出；使用游标卡尺测量收集器的内径。应符合5.5的要求。6.4.3降水数据处理单元
接入数字信号，采集器连续运行1h，使用串口调试工具检查采集频率、质量控制数据、分钟降水量、原始数据、状态信息数据、时钟数据；断电重启，检查数据存储情况；连续运行不少于72h，检查采集频率、质量控制数据、分钟降水量、原始数据、状态信息数据、时钟数据。应符合5.7的要求。6.4.4机壳
自测；按照GB/T2423.38一2008中6.2.2的方法进行水试验，应符合5.8的要求。6.4.5支架
使用卷尺测量支架外径、高度和法兰盘直径，应符合5.9的要求。6.4.6防风圈
使用游标卡尺测量风挡单片厚度；使用卷尺测量风挡单片的长度与宽度，在互成120o的三个方向测量上圆环直径、上圆环与承水口的间距；使用万能角度尺测量风挡单片安装倾角；目测T型架、风挡单片。应符合5.10的要求。
6.4.7外观
目测，应符合5.3的要求。
6.5工作电源
用万用表测量，应符合5.11的要求。将工作电压在DC(9～15)V范围内调节，各项性能正常。6.6低温
按照GB/T2423.1一2008中5.2规定的方法进行低温测试，各项性能正常。试验参数如下：a）试验温度：—43℃±2℃；
b）花
在收集器内放入314g码（相当于10mm降水量）；c
持续时间:2h；
温度变化速率：小于或等于1℃/min;e)
恢复时间：8h。
6.7高温
按照GB/T2423.2一2008中5.2规定的方法进行高温测试，各项性能正常。试验参数如下：6
试验温度：58℃±2℃；
在收集器内放入314g码（相当于10mm降水量）；持续时间：2h；
温度变化速率：小于或等于1℃/min；恢复时间：8h。
6.8交变湿热
Qx/T320—2016
按照GB/T2423.4规定的方法进行交变湿热测试，各项性能正常。试验参数如下a）
高温温度为55℃；
在收集器内放入314g码（相当于10mm降水量）；试验周期1d；
d）恢复时间2h。
6.9绝缘电阻
使用绝缘电阻测试仪测量。在电源输入端子和外壳间施加100V直流电，待测试仪稳定5s后，读取绝缘电阻值，应符合5.12的要求。6.10抗电强度
电源输入端子和外壳间施加500V交流电，历时1min，应符合5.13的规定。6．11电磁抗扰度试验
6.11.1静电放电
按照GB/T17626.2中接触放电试验等级2、空气放电试验等级3的方法进行，应符合5.14.1要求。
6.11.2电快速瞬变脉冲群
按照GB/T17626.4中直流电源端口试验等级2、控制和信号端口试验等级4的方法进行，应符合5.14.2要求。
6.11.3浪涌(冲击)
直流电源端口、控制和信号端口与保护地间分别按照GB/T17626.5中试验等级2的方法进行，应符合5.14.3要求。
6.11.4射频场感应的传导骚扰
直流电源端口、控制和信号端口按照GB/T17626.6中试验等级2的方法进行，应符合5.14.4要求。
6.12机械环境适应性
6.12.1振动
按照GB/T4857.10一2005中5.5的方法进行试验，应符合5.15的要求。6.12.2自由跌落
按照GB/T4857.5—92中5.6的方法进行试验，应符合5.15的要求。7
