【其它国内标准】 变电站直流系统绝缘监测装置技术规范

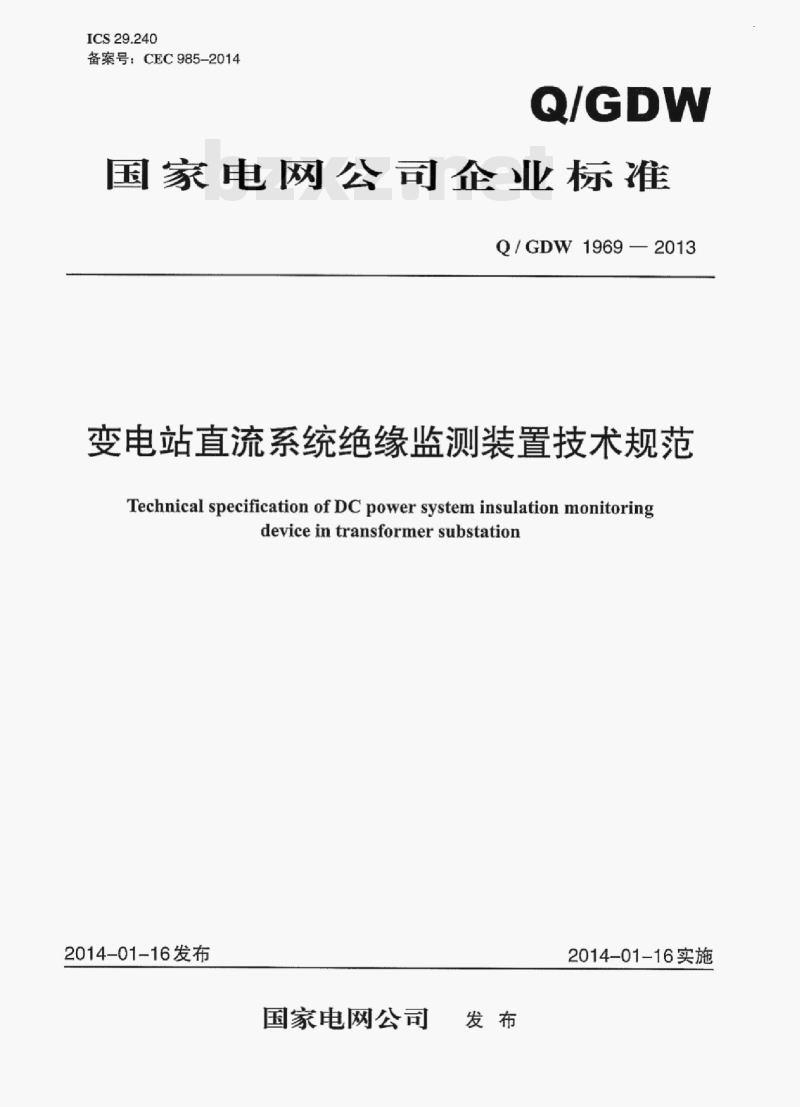

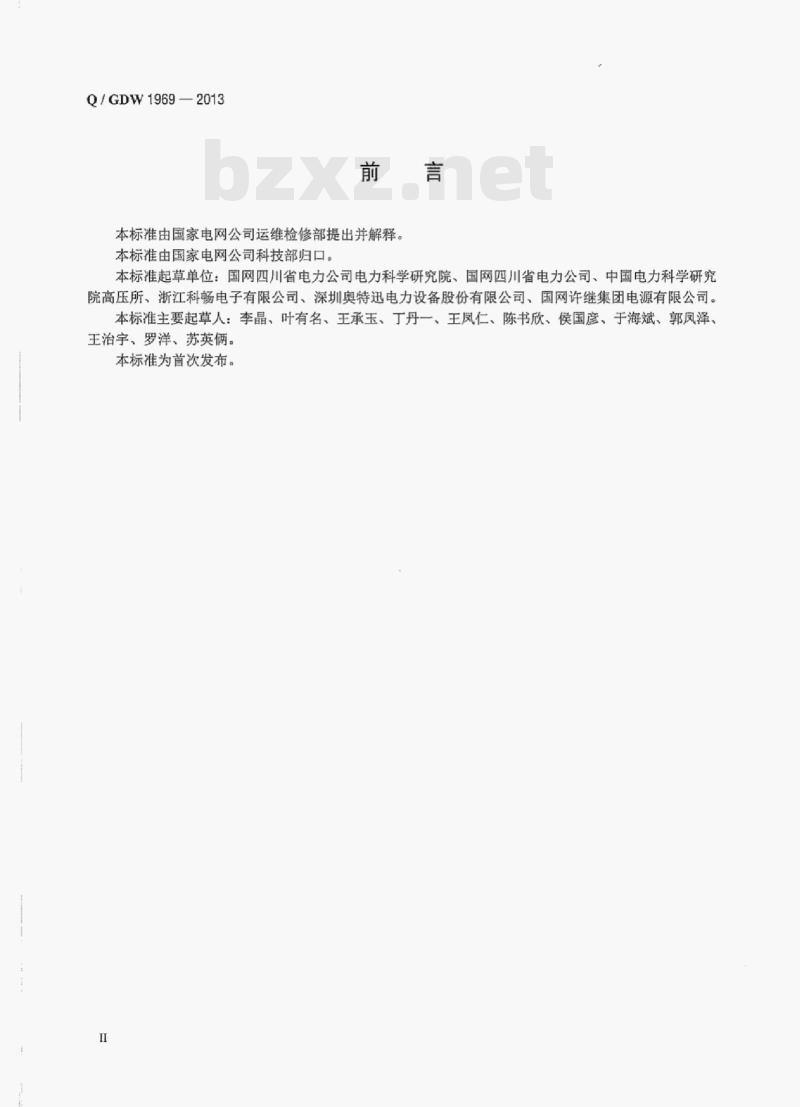

ICS29.240 备案号：CEC985-2014 Q/GDW 国家电网公司企业标准 Q/GDW1969—2013 变电站直流系统绝缘监测装置技术规范 Technical specification of DC power system insulation monitoring device in transformer substation 2014-01-16 发布 国家电网公司 实施 2014-01-16 前言 本标准由国家电网公司运维检修部提出并负责解释，归口于国家电网公司科技部。起草单位包括国网四川省电力公司、中国电力科学研究院高压所、浙江科畅电子有限公司、深圳奥特迅电力设备股份有限公司、国网许继集团电源有限公司。主要起草人：李晶、叶有名、王承玉、丁丹一、王凤仁、陈书欣、侯国彦、于海斌、郭凤泽、王治宇、罗洋、苏英俩。本标准为首次发布。 1 范围 本标准规定了微机型绝缘监测装置的基本技术要求和安全要求，以及检验方法、检验规则、标志、包装、运输和贮存要求。适用于变电站、换流站、发电厂及其他电力工程中直流电源（不接地）系统安装使用的微机型绝缘监测装置（以下简称“产品”），并作为产品设计、制造、检验和使用的依据。采用绝缘监察继电器方式的产品可参照本标准。 2 规范性引用文件 本标准应用中不可或缺的文件包括：GB/T191、GB/T2423.1、GB/T2423.2、GB/T2423 循环试验、GB/T2900.1、GB/T2900.33、GB/T2900.7 电工电子产品环境试验方法及标准、GB4208-2003 外壳防护等级（IP代码）、GB/T4365、GB4793.1-2007 电工术语电磁兼容及电气设备安全要求、GB/T17626 系列电磁兼容测试标准、DL/T980-2005 试验和测量技术、DL/T856-2004、DL/T860 电力用直流电源监控装置等。 3 术语和定义 下列术语和定义适用于本标准。 3.1 绝缘监测装置（insulation monitoring device） 用于监视直流电源系统直流母线对地绝缘状况，测量直流母线正极、负极接地电阻值，定位接地故障支路并测量故障支路接地电阻值的在线监测与告警装置。 3.2 接地电阻（grounding resistance） 指采用不接地运行方式的变电站直流电源系统直流母线或回路的正极和负极对地绝缘电阻值。 3.3 直流接地（DC grounding） 指在不接地运行方式下，变电站直流电源系统直流母线的正极或负极接地状态及相关测量。
