【其它国内标准】 变压器铁心接地电流在线监测装置技术规范

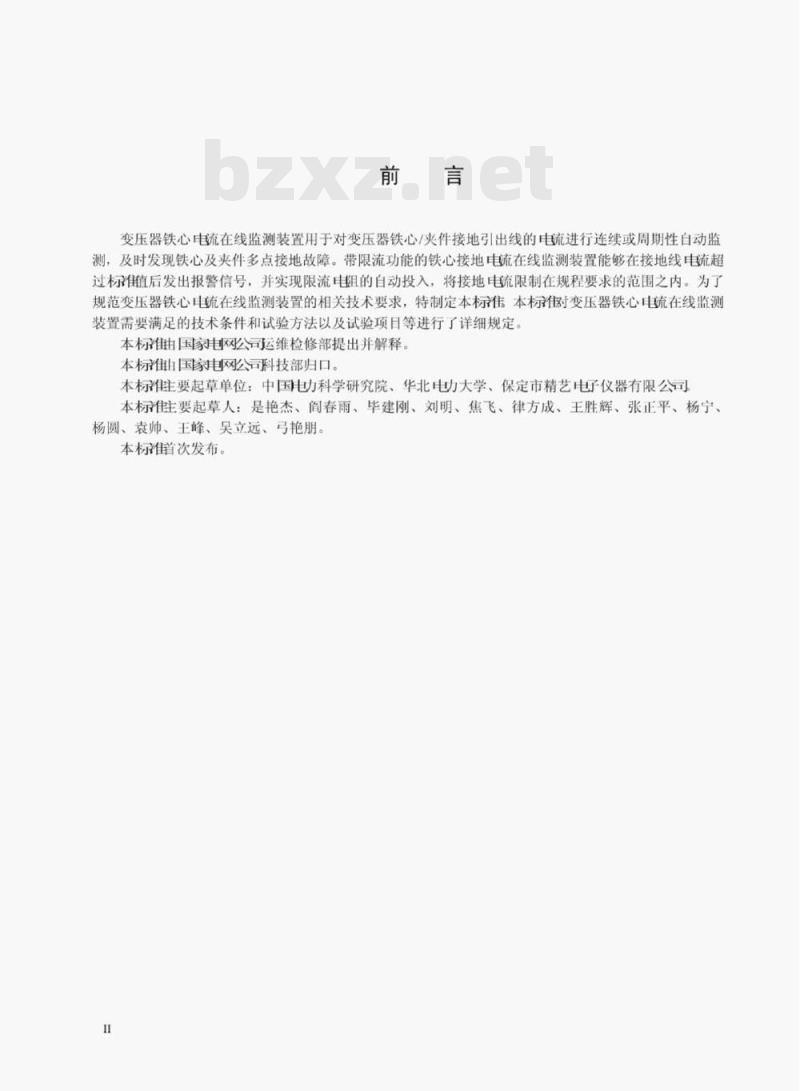

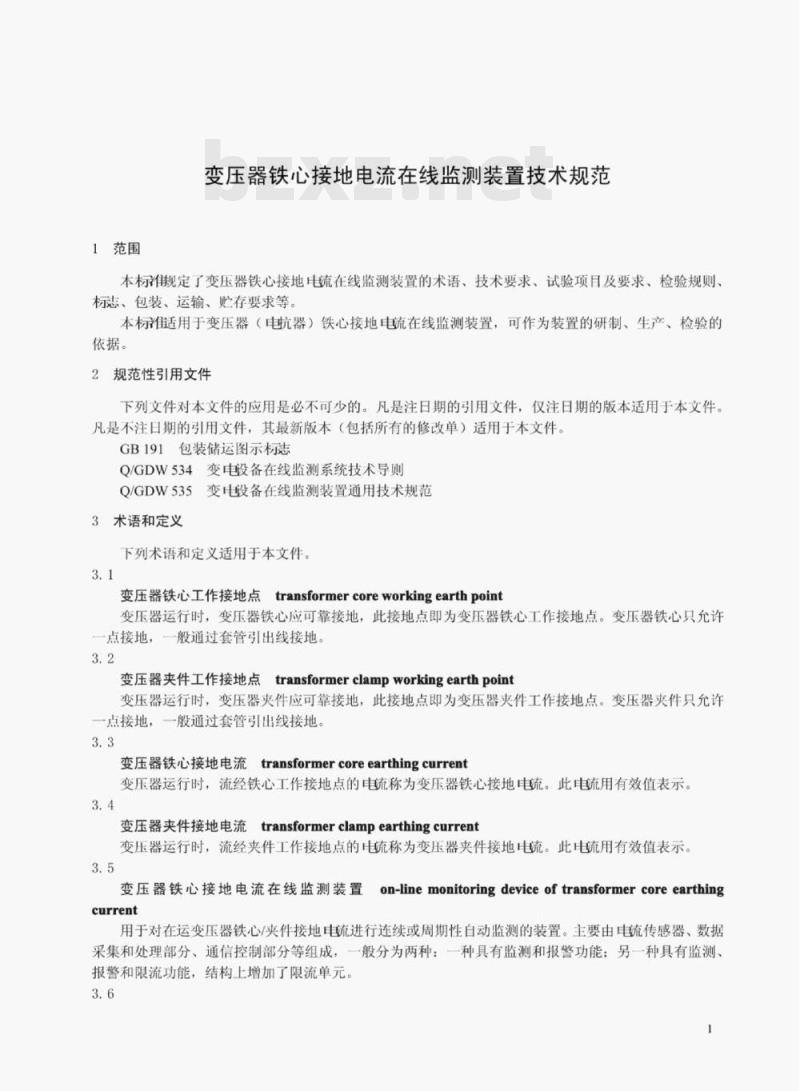

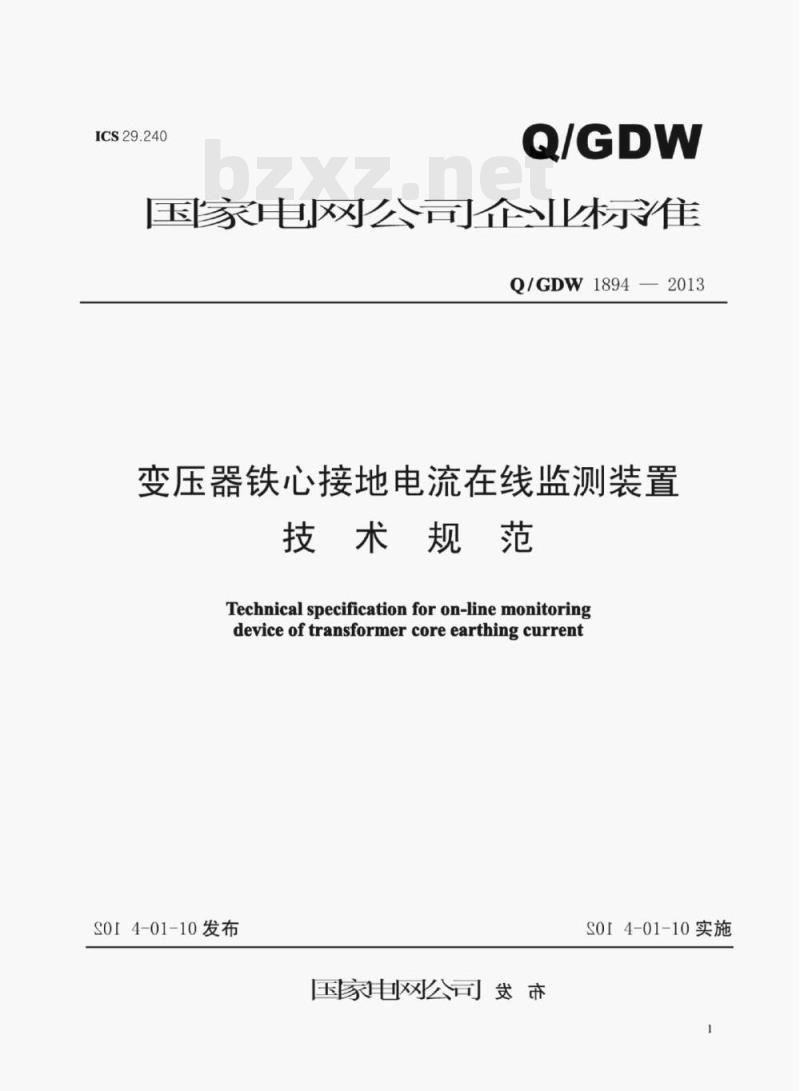

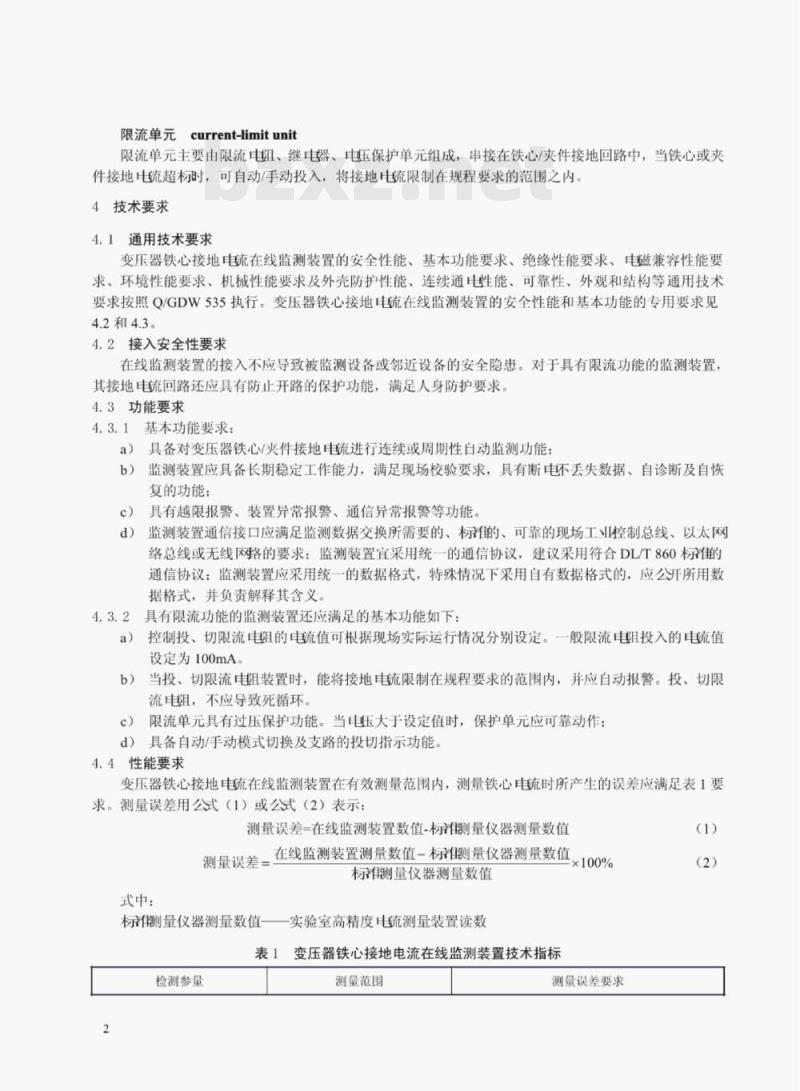

ICS 29.240 Q/GDW 宝家电网公司 Q/GDW1894-2013 变压器铁心接地电流在线监测装置技术规范 Technical specification for on-line monitoring device of transformer core earthing currents 发布 SOI4-01-10 实施 前言 变压器铁心电流在线监测装置用于对变压器铁心及夹件接地引出线的电流进行连续或周期性自动监测，及时发现铁心及夹件多点接地故障。带限流功能的装置能够在接地线电流超过标值后发出报警信号，并实现限流电阻的自动投入，将接地电流限制在规程要求的范围内。本标准规范了变压器铁心电流在线监测装置的技术要求、试验方法及试验项目，由国家电网公司运维检修部提出并解释，科技部归口。 主要起草单位：中国电科学研究院、华北电大学、保定市精艺电子仪器有限公司。主要起草人：是艳杰、阎春雨、毕建刚、刘明、焦飞、律方成、王胜辉、张正平、杨宁、杨圆、袁帅、王峰、吴立远、弓艳朋。 1 范围 本标准规定了变压器铁心接地电流在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输及贮存要求。适用于变压器铁心接地电流在线监测装置，可作为研制、生产和检验的依据。 2 规范性引用文件 下列文件对本标准的应用必不可少： - GB191 包装储运图示标志 - Q/GDW534 变电段备在线监测系统技术导则 - Q/GDW535 变电段备在线监测装置通用技术规范 注日期的引用文件，仅适用注明版本；未注日期的引用文件，其最新版本（包括所有修改单）适用。 3 术语和定义 3.1 变压器铁心工作接地点 (transformer core working earth point)：变压器运行时，铁心应可靠接地，该接地点为铁心工作接地点，一般通过套管引出线接地，仅允许一点接地。 3.2 变压器夹件工作接地点 (transformer clamp working earth point)：变压器运行时，夹件应可靠接地，该接地点为夹件工作接地点，通过套管引出线接地，仅允许一点接地。 3.3 变压器铁心接地电流 (transformer core earthing current)：变压器运行时，流经铁心工作接地点的电流，用有效值表示。 3.4 变压器夹件接地电流 (transformer clamp earthing current)：变压器运行时，流经夹件工作接地点的电流，用有效值表示。 3.5 变压器铁心接地电流在线监测装置 (on-line monitoring device of transformer core earthing current)：用于对运行中变压器铁心/夹件接地电流进行连续或周期性自动监测，主要由电流传感器、数据采集与处理部分、通信控制部分组成，分为具有监测和报警功能及监测、报警和限流功能两种类型。 3.6 限流单元 (current-limit unit)：由限流电阻、继电器及电压保护单元组成，串接于铁心/夹件接地回路中，当接地电流超标时可自动或手动投入，将电流限制在规程范围内。 4 技术要求 4.1 通用技术要求：安全性能、基本功能、绝缘性能、电磁兼容性能、环境性能、机械性能及外壳防护性能、连续通电性能、可靠性、外观与结构等按照 Q/GDW535 执行。安全性能及基本功能专用要求详见 4.2 和 4.3。 4.2 接入安全性要求：在线监测装置接入不应引发被监测设备或邻近设备安全隐患。具有限流功能的装置接地电流回路应具有防开路保护功能，满足人身防护要求。 4.3 功能要求 4.3.1 基本功能要求：监测装置应具备连续或周期性监测、报警功能，限流型装置应具备自动限流功能。
