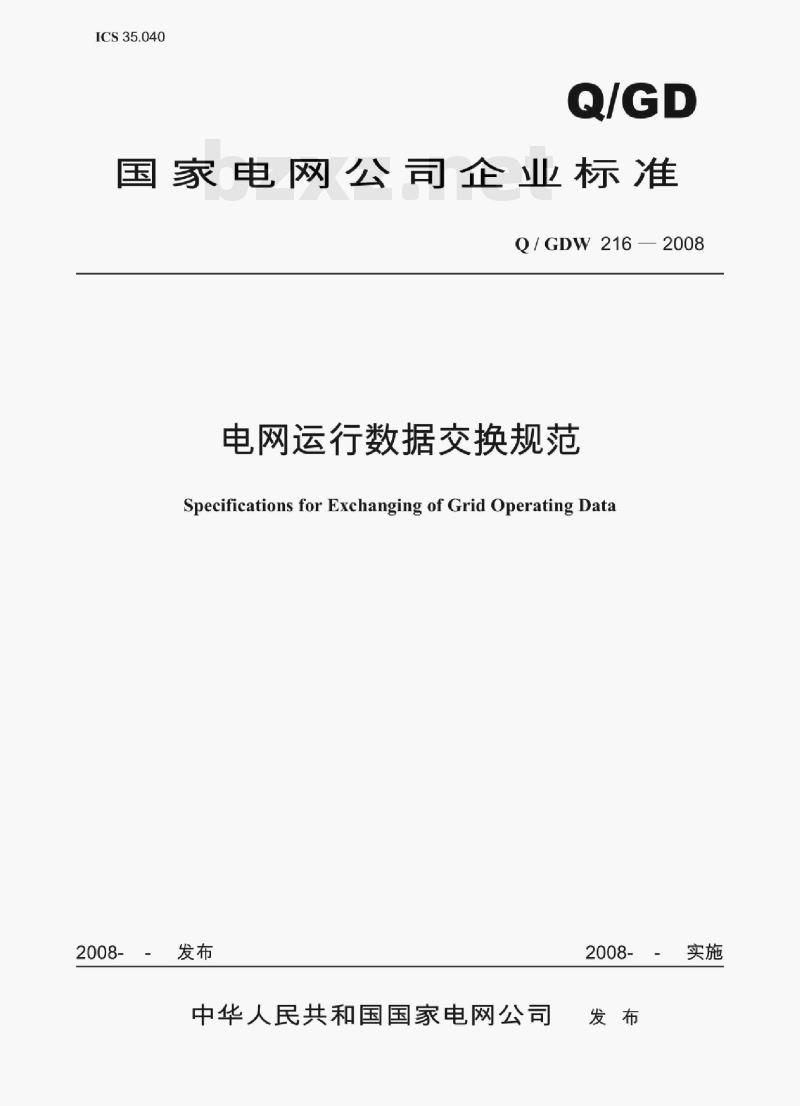

ICS35.040
国家电网公司企业标准
Q/GDW216—2008
电网运行数据交换规范
Specifications for Exchanging of Grid Operating Data2008--发布
中华人民共和国国家电网公司
2008-－实施

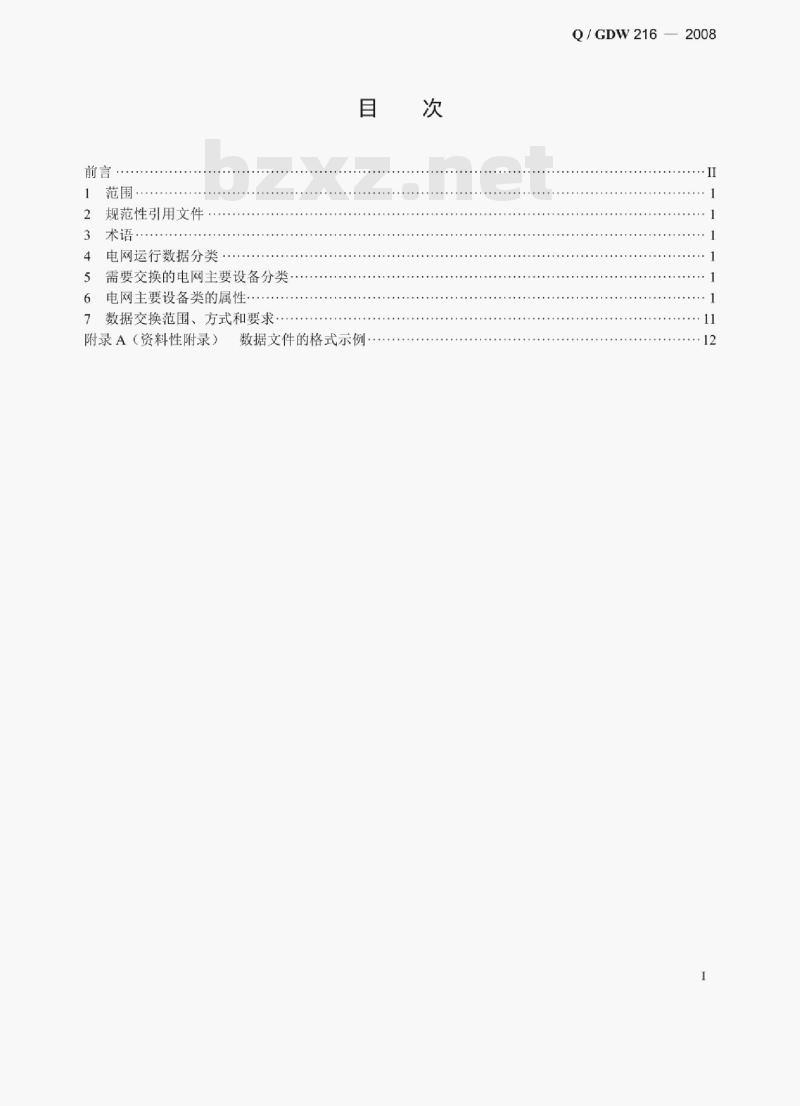

规范性引用文件
3术语·.
电网运行数据分类·
5需要交换的电网主要设备分类
电网主要设备类的属性··
数据交换范围、方式和要求：
附录A（资料性附录）
数据文件的格式示例
Q/GDW216—
—2008
Q/GDW216

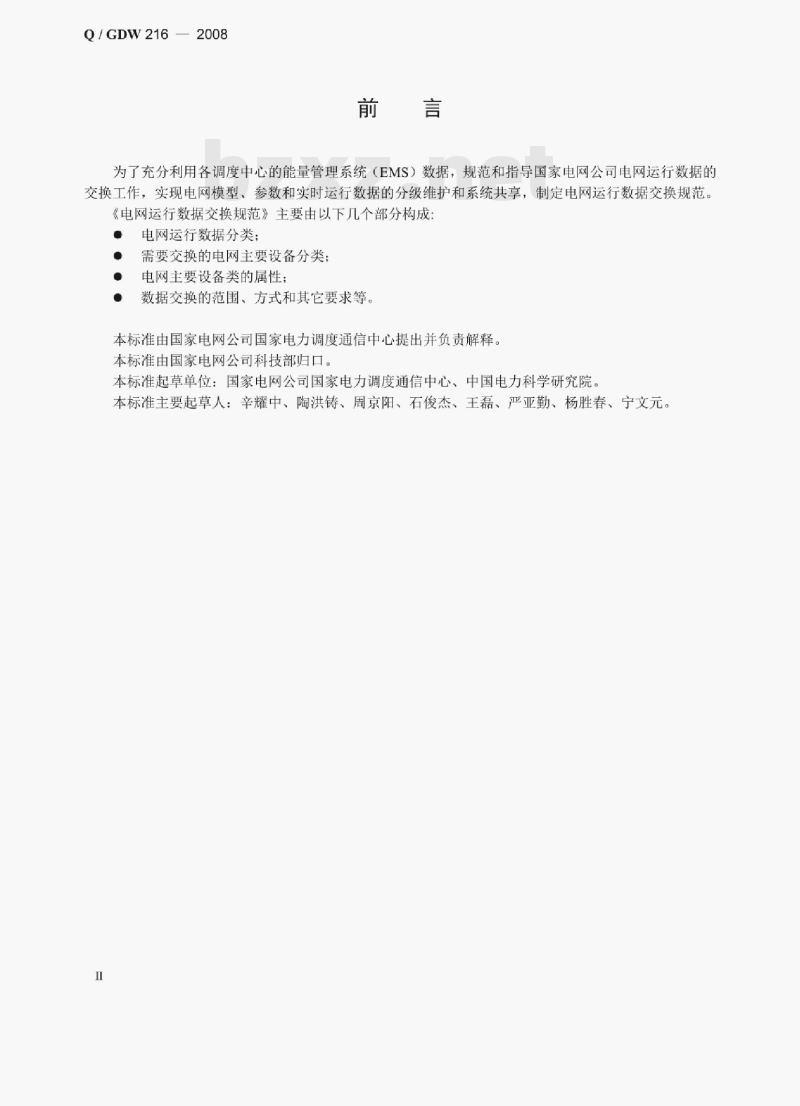

为了充分利用各调度中心的能量管理系统（EMS）数据，规范和指导国家电网公司电网运行数据的交换工作，实现电网模型、参数和实时运行数据的分级维护和系统共享，制定电网运行数据交换规范。《电网运行数据交换规范》主要由以下几个部分构成：.
电网运行数据分类：
需要交换的电网主要设备分类：电网主要设备类的属性；
数据交换的范围、方式和其它要求等本标准由国家电网公司国家电力调度通信中心提出并负责解释本标准由国家电网公司科技部归口。本标准起草单位：国家电网公司国家电力调度通信中心、中国电力科学研究院。本标准主要起草人：辛耀中、陶洪铸、周京阳、石俊杰、王磊、严亚勤、杨胜春、宁文元。I

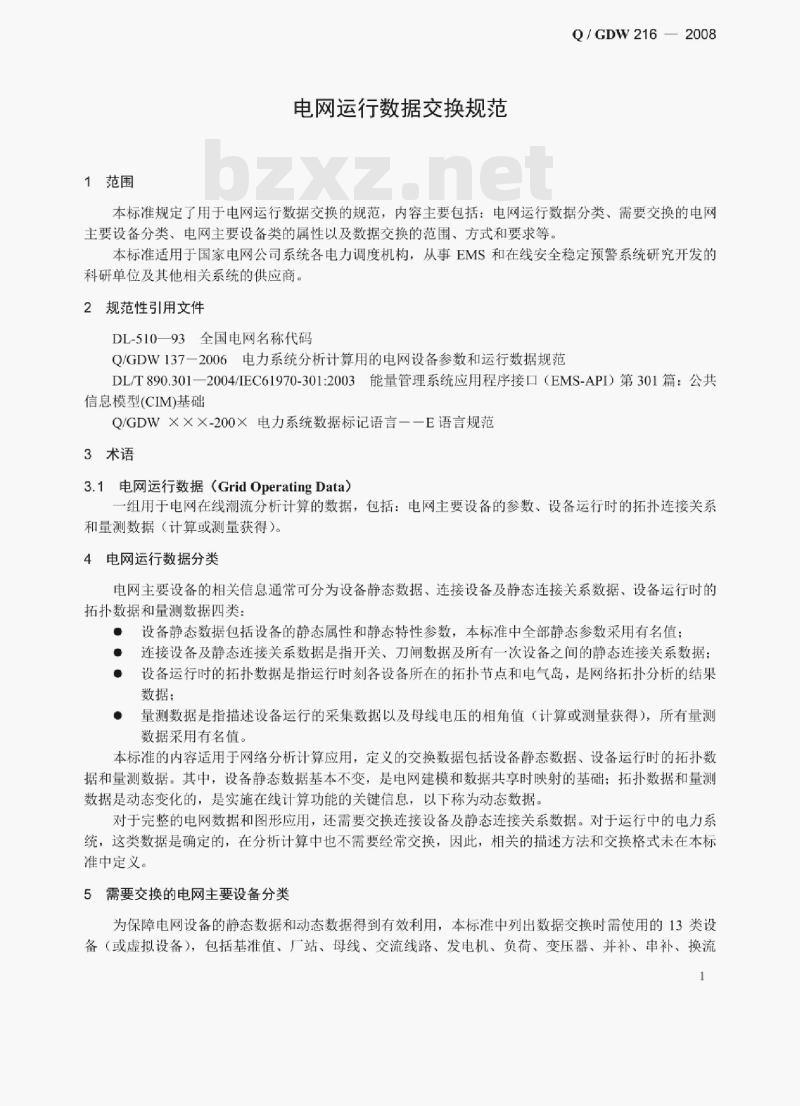

1范围
电网运行数据交换规范
Q/GDW216—2008
本标准规定了用于电网运行数据交换的规范，内容主要包括：电网运行数据分类、需要交换的电网主要设备分类、电网主要设备类的属性以及数据交换的范围、方式和要求等。本标准适用于国家电网公司系统各电力调度机构，从事EMS和在线安全稳定预警系统研究开发的科研单位及其他相关系统的供应商。2规范性引用文件
DL-51093全国电网名称代码
Q/GDW137一2006电力系统分析计算用的电网设备参数和运行数据规范DL/T890.301一2004/IEC61970-301:2003能量管理系统应用程序接口（EMS-API）第301篇：公共信息模型（CIM)基础
Q/GDWXXX-200×电力系统数据标记语言--E语言规范3术语
3.1电网运行数据（GridOperatingData）组用于电网在线潮流分析计算的数据，包括：电网主要设备的参数、设备运行时的拓扑连接关系和量测数据（计算或测量获得）。4电网运行数据分类
电网主要设备的相关信息通常可分为设备静态数据，连接设备及静态连接关系数据、设备运行时的拓扑数据和量测数据四类：
设备静态数据包括设备的静态属性和静态特性参数，本标准中全部静态参数采用有名值；·
连接设备及静态连接关系数据是指开关，刀闸数据及所有一次设备之间的静态连接关系数据：·
设备运行时的拓扑数据是指运行时刻各设备所在的拓扑节点和电气岛，是网络拓扑分析的结果数据：
·量测数据是指描述设备运行的采集数据以及母线电压的相角值（计算或测量获得），所有量测数据采用有名值。
本标准的内容适用于网络分析计算应用，定义的交换数据包括设备静态数据，设备运行时的拓扑数据和量测数据。其中，设备静态数据基本不变，是电网建模和数据共享时映射的基础；拓扑数据和量测数据是动态变化的：是实施在线计算功能的关键信息，以下称为动态数据。对于完整的电网数据和图形应用，还需要交换连接设备及静态连接关系数据。对于运行中的电力系统，这类数据是确定的，在分析计算中也不需要经常交换，因此，相关的描述方法和交换格式未在本标准中定义。
5需要交换的电网主要设备分类
为保障电网设备的静态数据和动态数据得到有效利用，本标准中列出数据交换时需使用的13类设备（或虚拟设备），包括基准值、厂站、母线、交流线路、发电机、负荷、变压器、并补、串补、换流Q/GDW216—2008
器、直流线路、电气岛和多岛厂站拓扑节点类，电网设备的静态数据和动态数据分别以这些设备的索引属性、静态属性和动态属性予以关联和体现。发电机的调速器和励磁设备，没有列入本规范的交换范围。另外，为减小运行数据的交换量，在满足潮流计算的前提下，对发电机和负荷的属性进行了有限的保留。6电网主要设备类的属性
为规范信息的交换和使用，本标准描述了各设备或虚拟设备的每个属性，这些属性包括设备或虚拟设备的基本信息、设备参数、设备的拓扑关系和量测数据（计算或测量获得）。各属性均有英文名称，用在交换文件的格式描述中。在每个属性中均有字段类型和属性类别描述。字段类型用“s”表示字符串，“f”表示浮点型数据，“”表示整型数据。属性类别表明该属性是索引类型、静态类型还是动态类型。索引属性在各种交换格式文件中均有使用，静态属性只在全数据交换中使用，动态属性则在全数据和动态数据交换中都得到使用。在各类设备（或虚拟对象）的索引属性的描述中，设备（或虚拟对象）的命名遵循以下原则：采用具体名称和路径名称配合使用的命名方法：厂站和真实设备的具体名称采用调度命名，虚拟设备的具体名称按照本标准规定的原则命名：厂站的路径名称是电网名称，设备（或虚拟对象）的路径名称是厂站名称，是否使用路径名可根据需要进行选择，具体名称和路径名称之间用“”分割。基准值类（BaseValue）
基准值类（BaseValue）
说明：
属性项
基准值名
基准值
属性项
英文名
属性填写格式
类型.电压等级
基准值
a）基准值名中，“类型”段在电压、功率、电流、阻抗等名称中选择，其前部可带路径名：电网名称。如：华北.电压.500。b）电压等级为按kV度量的数值。对适用于各电压等级的基准值（如适用于各电压等级的功率基准值），电压等级填为0。
6.2厂站类（Substation）
表2厂站类（Substation）
属性项
厂站名
电压等级
厂站类型
主接线类型
节点数
属性项
英文名
config
厂站名称
电压等级名
属性填写格式
厂站类型（汉字描述）
主接线类型（汉字描述）
本厂站该电压等级下的拓扑节点数序号
说明：
属性项
所属岛
属性项
英文名
islands
island
表2（续）
Q / GDW 216
属性填写格式
本厂站该电压等级下所有拓扑节点归属的电气岛数
本厂站该电压等级下拓扑节点所属的电气岛名
a）本类在物理厂站内按电压等级罗列记录，对于有多个电压等级的厂站，按电压等级分别填写。b）厂站名称为汉字描述，可使用路径名和具体名称共同命名。如华中电网玉贤变电站，在华中电网内描述时可简称：玉贤站；但其它电网描述该站时应称：华中.玉贤站。c）厂站类型应填：变电站、开关站、换流站、火电厂、水电厂、核电厂、抽水蓄能电厂。d）主接线类型为主接线类型的中文描述，包括：双母带旁母、二分之三接线、单母带旁路等。e）对于空充线路，断开的一侧的拓扑节点仍在断开侧厂站计数。f）电气岛名称在拓扑变化时动态生成，在电网内按数字编号，使用路径名和具体名称共同命名。如：华中.岛1。g）如一个厂站记录的电气岛数超过一个，所属岛名可不填，此时各节点与拓扑岛的对应关系在多岛厂站拓扑节点类中填写。
母线类（Bus）
说明：
属性项
母线名
电压等级
所在拓扑节点
停运标志
电压量测
相角量测
属性项
英文名
V_meas
Ang_meas
母线类（Bus）
母线名称
属性填写格式
电压等级名
拓扑节点名称
电压值（有名值）
相角值（角度）
1表示停运，0表示运行。
电压量测值（有名值）
相角量测值（角度）
a）母线的具体名称按调度命名填写，带电压等级描述，使用路径名和具体名称共同命名。如：汉川站.220.母1。b）拓扑节点的名称在拓扑变化时动态生成，在厂站相应的电压等级下按数字编号，使用路径名和具体名称共同命名，如：汉川站.220.1。
交流线路类（ACline）
属性项
交流线路名
属性项
英文名
交流线路类（ACline）
属性填写格式
交流线路名称
Q/GDW216
说明：
属性项
电压等级
等值线路标志
线路电阻
线路电抗
线路单端电纳
I端所在拓扑节点
J端所在拓扑节点
I端有功功率
I端无功功率
J端有功功率
J端无功功率
I端开断标志
J端开断标志
允许载流量
I端有功功率量测
I端无功功率量测
J端有功功率量测
J端无功功率量测
属性项
英文名
J_node
Pi_meas
Qimeas
Pj_meas
Qj_meas
表4（续）
a）交流线路名填写按调度命名填写，也可带电压等级描述，如：商健线。属性填写格式
电压等级名
1表示等值线路，0表示非等值线路。I端拓扑节点名称
J端拓扑节点名称
有功功率值（开关侧）
无功功率值（开关侧）
有功功率值（开关侧）
无功功率值（开关侧）
1表示开断，0表示运行。
1表示开断，0表示运行。
在导线工作温度为+70℃时，长期允许的载流量，单位为安培。对应交流线路的热稳定条件下的导线电流。
上述定义为交流线路允许载流量的推荐值，
在具体应用中可以根据实际进行调整。
有功功率量测值（开关侧）
无功功率量测值（开关侧）
有功功率量测值（开关侧）
无功功率量测值（开关侧）
b）交流线路两端所在的拓扑节点属性中填写对应的拓扑节点名称，如：商丘站.220.1。c）交流线路的功率按有名值传送，定义本端厂站流出母线为正值。d）如交流线路带有高抗，该端的功率值取线路开关侧值，6.5
发电机类（Unit）
属性项
发电机名
等值发电机标志
等值位置
额定电压
属性项
英文名
position
V_rate
发电机类
(Unit)
属性填写格式
发电机名称
1表示等值发电机，0表示非等值发电机。对应的主变或母线或线路名称
说明：
属性项
额定容量
接入电网电压等
所在拓扑节点
有功功率
无功功率
机端电压
机端电压相角
停运标志
有功功率量测
无功功率量测
机端电压量测
机端相角量测
有功功率上限
有功功率下限下载标准就来标准下载网
无功功率上限
无功功率下限
额定功率因数
属性项
英文名
P_rate
volt_n
P_meas
Q_meas
Ue_meas
Ang_meas
表5（续）
Q/GDW216
属性填写格式
额定有功容量
拓扑节点名称
有功功率值（有名值）
无功功率值（有名值）
相角值（角度）
1表示停运，0表示运行。
有功功率量测值（有名值）
无功功率量测值（有名值）
电压量测值（有名值）
相角量测值（角度）
有功功率上限值（有名值）
有功功率下限值（有名值）
无功功率上限值（有名值）
无功功率下限值（有名值）
a）发电机的具体名称，按调度命名填写，可使用路径名和具体名称共同命名。如：汉川厂.机1。b）发电机发出有功时“有功功率”属性取正值，发出无功时“无功功率”属性取正值。6.6
变压器类
（Transformer)
属性项
变压器名
绕组类型
高压端电压等级
中压端电压等级
低压端电压等级
高压端额定容量
中压端额定容量
低压端额定容量
高压端分接头最高档位
属性项
英文名
J_ Vol
Itap_H
变压器类（Transformer）
属性填写格式
变压器名称
绕组类型（两绕组填2，三绕组填3）电压等级值
电压等级值
电压等级值
额定容量值
额定容量值
额定容量值
Q/GDW216
属性项
高压端分接头最低档位
高压端分接头额定档位
高压端分接头级差
高压端额定电压
中压端分接头最高档位
中压端分接头最低档位
中压端分接头额定档位
中压端分接头级差
中压端额定电压
低压端额定电压
高压绕组电阻
高压绕组电抗
中压绕组电阻
中压绕组电抗
低压绕组电阻
低压绕组电抗
高压端所在拓扑节点
中压端所在拓扑节点
低压端所在拓扑节点
高压端有功功率
高压端无功功率
中压端有功功率
中压端无功功率
低压端有功功率
低压端无功功率
高压端分接头位置
中压端分接头位置
高压端开断标志
中压端开断标志
低压端开断标志
高压端有功功率量测
高压端无功功率量测
属性项
英文名
Itap_L
Itap_E
Itap_c
Itap_v
Ktap_H
Ktap_L
Ktap_E
Ktap_c
Ktap_v
Jtap_v
I_node
K_node
J_node
Pi_meas
Qi_meas
表6（续）
属性填写格式
归算到高压绕组侧的电阻有名值归算到高压绕组侧的电抗有名值归算到中压绕组侧的电阻有名值归算到中压绕组侧的电抗有名值归算到低压绕组侧的电阻有名值归算到低压绕组侧的电抗有名值拓扑节点名称
拓扑节点名称
拓扑节点名称
有功功率值（有名值）
无功功率值（有名值）
有功功率值（有名值）
无功功率值（有名值）
有功功率值（有名值）
无功功率值（有名值）
表示与外部开断，0表示与外部连1表示与外部开断，0表示与外部连接。
1表示与外部开断，0表示与外部连接。
有功功率量测值（有名值）
无功功率量测值（有名值）
说明：
属性项
中压端有功功率量测
中压端无功功率量测
低压端有功功率量测
低压端无功功率量测
高压端分接头位置遥测
中压端分接头位置遥测
并联电导
并联电纳
属性项
英文名
Pkmeas
Qk_meas
Pj_meas
Qi_meas
Timeas
Tkmeas
a）对于两绕组变压器，中压端的各类属性填0。表6（续）
b）对于变压器各侧功率，流出母线为正，流入母线为负。字段
Q/GDW216—
属性填写格式
有功功率量测值（有名值）
无功功率量测值（有名值）
有功功率量测值（有名值）
无功功率量测值（有名值）
归算到高压侧的并联电导
归算到高压侧的并联电纳
c）变压器的具体名称，按调度命名填写，可使用路径名和具体名称共同命名。如：玉贤站.变1。6.7
负荷类（Load）
说明：
属性项
负荷名
电压等级
等值负荷标志
等值连接位置
所在拓扑节点
有功功率
无功功率
停运标志
有功功率量测
无功功率量测
属性项
英文名
position
P_meas
Q_meas
负荷类（Load）
负荷名称
电压等级
属性填写格式
1表示等值负荷，0表示非等值负荷。对应的主变或线路名称
拓扑节点名称
有功功率值（有名值）
无功功率值（有名值）
1表示停运，0表示运行。
有功功率量测值（有名值）
无功功率量测值（有名值）
a）负荷的具体名称，按一次部门规范的命名填写：前带电压等级描述，可使用路径名和具体名称共同命名。如：远安站.负荷1101。
b）负荷包括发电厂的厂用电负荷，变压器某侧的等值负荷，线路等值负荷。c）负荷消耗有功时“有功功率”属性取正值，消耗无功时“无功功率”属性取正值。7
—2008
Q/GDW216
并补类(Compensator_P)
说明：
属性项
并补名
电压等级
额定容量
额定电压
连接位置
所在拓扑节点
有功功率
无功功率
停运标志
无功功率量测
属性项
英文名
Q_rate
V_rate
position
Q_meas
3并补类（Compensator_P）
并补名称
电压等级
属性填写格式
连接的线路名称(如连接的不是线路，不填具体位置，用”表示空字符串）动态
拓扑节点名称
有功功率值（有名值）
无功功率值（有名值）
1表示停运，0表示运行
无功功率量测值（有名值）
a）并补的具体名称，按调度命名填写，可带电压等级描述，可使用路径名和具体名称共同命名。如：远安站.低抗35。b）额定容量中并联电抗取负值，并联电容取正值。6.9
串补类（Compensator_S）
说明：
属性项
串补名
电压等级
额定容量
额定电压
I端所在拓扑节点
J端所在拓扑节点
运行电抗值
停运标志
1端有功功率量测
I端无功功率量测
J端有功功率量测
J端无功功率量测
额定电流
运行电抗上限
运行电抗下限
补偿线路名
属性项
英文名
Q_rate
V_rate
I_node
J_node
Pi_meas
Qi_meas
Pj_meas
Qi_meas
Xk_max
Xk_min
串补类（Compensator_S）
串补名称
属性填写格式
拓扑节点名称
拓扑节点名称
1表示未运行，0表示运行
有功功率量测值（有名值）
无功功率量测值（有名值）
有功功率量测值（有名值）
无功功率量测值（有名值）
串补补偿的线路名称
a）串补的具体名称按调度命名填写，可带电压等级描述，可使用路径名和具体名称共同命名。如：三堡站.串补1。8
