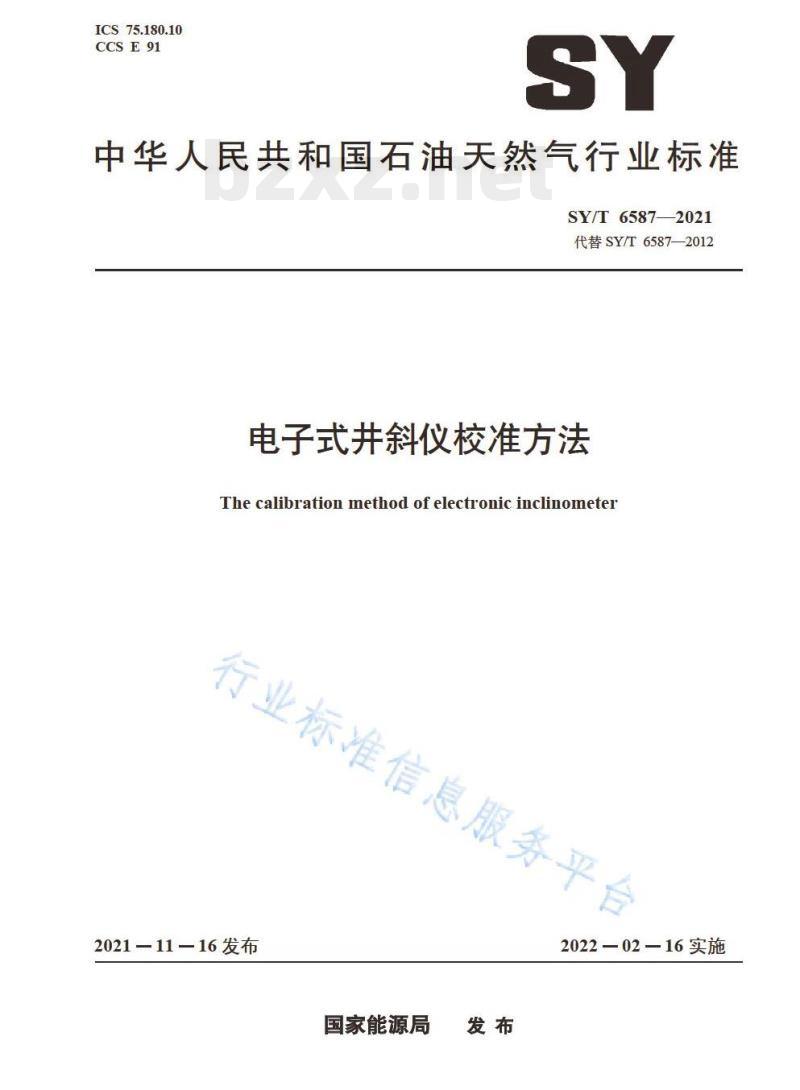

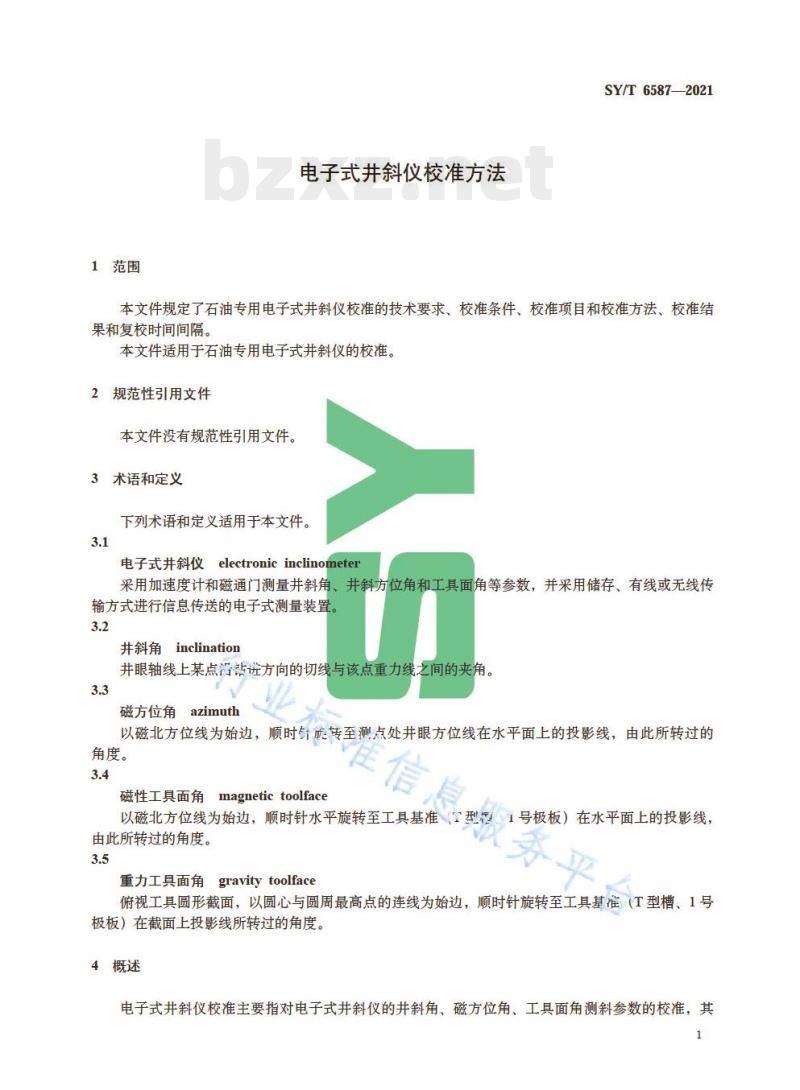

ICS 75.180.10 CCS E91 SY 中华人民共和国石油天然气行业标准 SY/T 6587—2021 代替 SY/T 6587—2012 电子式井斜仪校准方法 The calibration method of electronic inclinometer 2021—11—16 发布 国家能源局发布 2022—02—16 实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替SY/T 6587—2012《电子式井斜仪校准方法》，与SY/T 6587—2012相比，主要技术变化如下： a）修改了“术语和定义”（见3.2、3.4、3.5）； b）增加了概述部分图示内容（见第4章）； c）调整了校准项目及校准方法（见7.1、7.2.2.6、7.2.2.7、7.2.3、7.2.4）； d）增加了校准结果的判定标准（见第8章）； e）完善了复校时间间隔（见第9章）； f）增加了资料性附录内容（见附录A、B、C）。 本文件由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本文件起草单位：中国石油集团渤海钻探工程公司定向井技术服务分公司、中国石油化工集团有限公司胜利油田分公司石油工程技术研究院、中国石油集团工程技术研究院有限公司、中国石油集团测井有限公司、中国石油化工集团有限公司胜利油田分公司技术检测中心。 本文件主要起草人：郭劲松、田海霞、李继勇、魏春明、张所生、顾凤娣、孙伟莉、赵小勇、王江波、齐伟。 本文件及其所代替文件的历次版本发布情况为：SY/T 6587—2003、SY/T 6587—2012。 1 范围 本文件规定了石油专用电子式井斜仪校准的技术要求、校准条件、校准项目和校准方法、校准结果和复校时间间隔。 本文件适用于石油专用电子式井斜仪的校准。 2 规范性引用文件 本文件没有规范性引用文件。 3 术语和定义 下列术语和定义适用于本文件。 3.1 电子式井斜仪 electronic inclinometer 采用加速度计和磁通门测量井斜角、井斜方位角和工具面角等参数，并采用储存、有线或无线传输方式进行信息传送的电子式测量装置。 3.2 井斜角 inclination 井眼轴线上某点切线方向与该点重力线之间的夹角。 3.3 磁方位角 azimuth 以磁北方位线为始边，顺时针旋转至测点处井眼方位线在水平面上的投影线所形成的角度。 3.4 磁性工具面角 magnetic tool face 以磁北方位线为始边，顺时针水平旋转至工具基准在水平面投影线所形成的角度。 3.5 重力工具面角 gravity tool face 以圆心与圆周最高点连线为始边，顺时针旋转至工具基准在截面投影线所形成的角度。 4 概述 电子式井斜仪校准主要是对井斜角、磁方位角和工具面角等参数进行校准。其原理是将电子式井斜仪固定在校准装置上，通过设置不同状态，使被校准仪器测量值与标准值进行比较，从而得到测量误差。电子式井斜仪校验架示意图见图1。 5 计量特性 电子式井斜仪的计量特性见表1。 表1 电子式井斜仪测量范围 井斜角：0°~180° 磁方位角：0°~360° 工具面角：0°~360° 注：磁性工具面角和高边工具面角统称为工具面角。
