【SY石油天然气标准】 用旋进旋涡流量计测量天然气流量

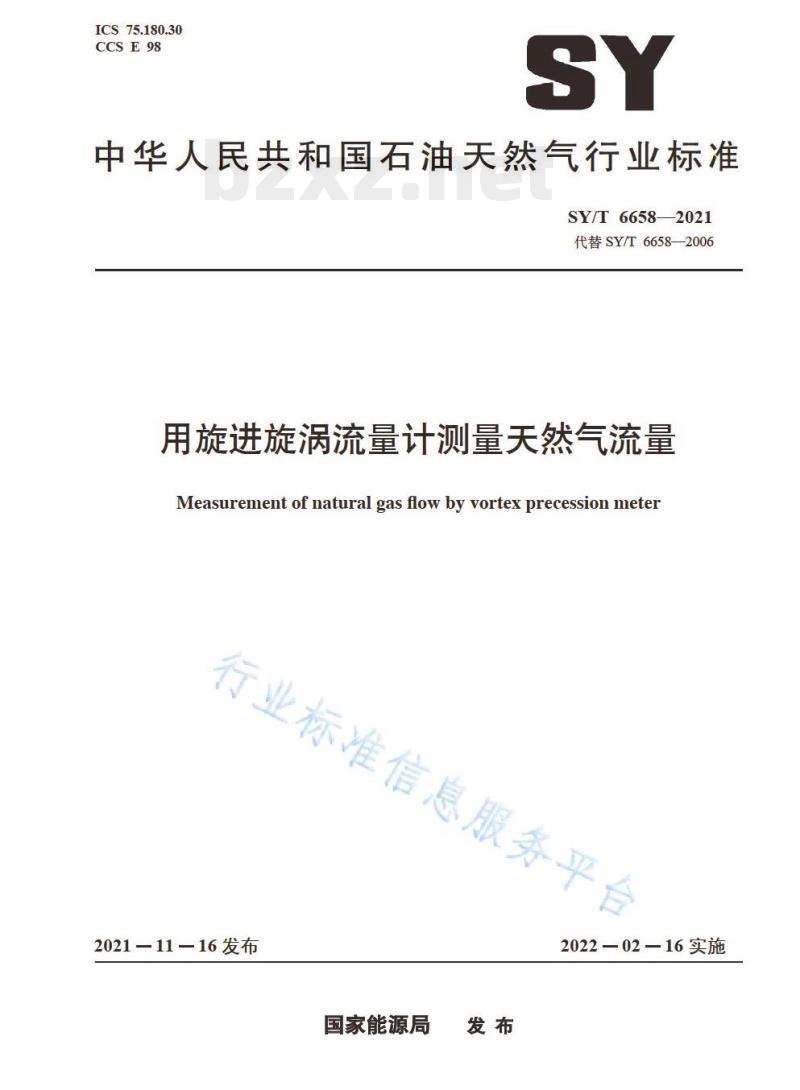

ICS 75.180.30 CCS E98 SY 中华人民共和国石油天然气行业标准 SY/T 6658—2021 代替 SY/T 6658—2006 用旋进旋涡流量计测量天然气流量 Measurement of natural gas flow by vortex precession meter 2021—11—16 发布 2022—02—16 实施 国家能源局 发布 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 SY/T 6658—2006《用旋进旋涡流量计测量天然气流量》，与 SY/T 6658—2006 相比主要技术变化如下： - 更改了适用的天然气组成和真实相对密度范围，并将标准参比条件内容调整至第9章； - 更改规范性引用文件并同步修订相关内容； - 更改旋进旋涡流量计、旋涡发生器、压力损失、K系数等定义，并增加分界流量定义； - 更改流量计结构示意图与测量原理； - 调整操作条件中振动及流体条件要求； - 增加分界流量技术参数； - 在准确度等级中增加0.5级和2.5级，并调整最大允许误差及重复性要求； - 更改量程比表达方式； - 调整取压口与中心轴线位置及安装要求； - 增加干扰相关要求； - 完善智能流量计功能要求，包括能量/热值显示、仪表系数多点修正及事件记录功能； - 更改通信方式及电源要求； - 增加垂直安装方式及旁路安装要求调整； - 完善安装环境及干扰场景要求； - 更新维护要求及气质参数保存要求； - 规范测量不确定度表达方式并修订关键参数取值； - 更改实流校准装置性能与测试内容要求。 1 范围 本文件规定了采用旋进旋涡流量计测量天然气流量的术语定义、结构原理、操作条件、计量性能、安装使用、流量计算及不确定度估算等内容。 本文件适用于天然气流量测量及计量系统的设计、选型、安装、使用与维护。 2 规范性引用文件 本文件引用了相关国家标准及行业标准，其最新版本适用。 3 术语、定义和符号 3.1 术语和定义 包括旋进旋涡流量计、旋涡发生器、压力损失、K系数及分界流量等术语。 3.2 符号 规定流量计算及测量相关符号。 4 结构和原理 4.1 结构 旋进旋涡流量计由传感器、旋涡发生器及信号处理单元组成。 4.2 测量原理 基于流体旋涡进动频率与流速之间的关系实现流量测量。 5 操作条件 5.1 使用环境 对温度、振动及安装环境提出要求。 5.2 流体条件 规定天然气组成、压力及流态条件范围。 6 计量性能要求 包括准确度等级、重复性、量程比及影响因素等要求。 7 流量计要求 包括通用要求、压损、强度与严密性、取压口设计、干扰、电气安全、环境适应性、输出装置及外观质量等。 智能流量计应具备数据存储、通信及参数设置保护功能。 8 选型、安装与使用维护 8.1 选型 根据工况条件选择合适流量计。 8.2 安装 规定管道安装方式及旁路设置要求，可采用水平或垂直安装。 8.3 使用与维护 要求定期检查、校准传感器及保存运行参数。 9 流量计算及测量不确定度估算 包括标准参比条件、体积流量计算、质量流量计算、能量流量计算及不确定度估算方法。 附录A（规范性）实流校准 附录B（资料性）流量计选型实例 附录C（资料性）天然气流量计算实例 参考文献
