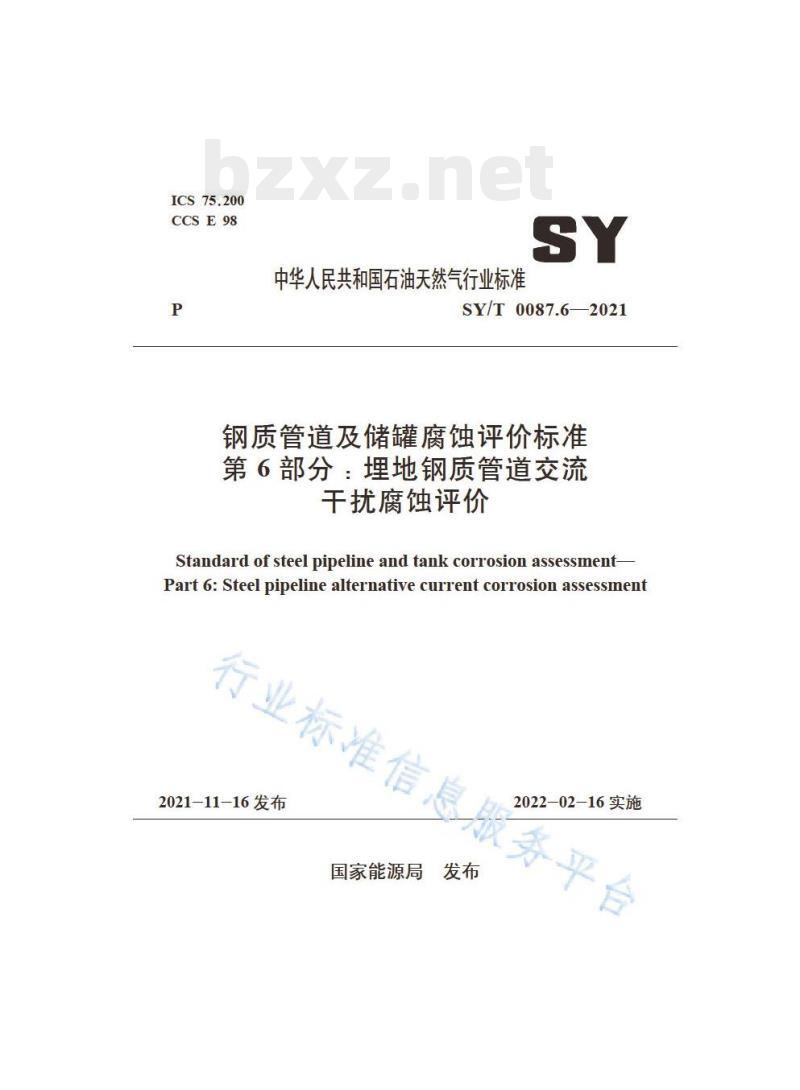

【SY石油天然气标准】 钢质管道及储罐腐蚀评价标准第6部分:埋地钢质管道交流干扰腐蚀评价

SY/T 0087.6——2021.Standard of steel pipeline and tank corrosion assessment—Part 6: Steel pipeline alternative current corrosion assessment.
1总则
1.0.1为规范埋地钢质管道交流腐蚀评价工作，制定本规范。
1.0.2 本规范适用于陆上埋地钢质管道交流腐蚀检测、评价和监测。本规范不适用于因交流输电线路系统故障和杆塔雷击造成的管道相关危害的评价。
1.0.3―管道交流腐蚀检测、评价和监测除执行本规范外，尚应符合国家现行有关标准规定。
5.3.6交流腐蚀试片应埋在与管道相同的土壤环境中，试片埋设应避免与其他试片造成相互干扰。
5.3.7 采用临时交流腐蚀试片时，应考虑交流腐蚀试片埋设深度和埋设时间差异对测量结果影响。
5.3.8 交流腐蚀试片交直流电流宜通过测量标准电阻两端电压的方法间接获得，详细测量方法应按本规范附录B执行。标准电阻引入的测量误差宜控制在±5%之内。
5.3.9交流腐蚀试片交流电流密度也可通过试片交流电压和扩散电阻计算获得，扩散电阻测量方法应按照本规范附录C执行。
5.3.10在交流干扰条件下测量试片断电电位时，应考虑记录仪直流通道滤波功能导致的电压冲击峰影响，试片断电电位读取延迟时间宜为100ms ~150ms。
5.4交流腐蚀开挖验证及特征识别
5.4.1 交流腐蚀检测评价后，宜在交流干扰段选取一定数量的点进行开挖验证。
5.4.2交流腐蚀试片的开挖调查宜在埋设12个月后进行。
5.4.3管道或者试片开挖出来后,应进行交流腐蚀特征识别。5.4.4现场交流腐蚀识别工作宜包括以下内容:
1及时采用pH试纸测量腐蚀缺陷处和土壤界面的pH值﹔
2测量腐蚀点附近的局部土壤电阻率﹔
3腐蚀形貌记录拍照﹔
4对腐蚀产物进行取样并封装送检﹔
5测量管道交流干扰电压﹔
6测量管道阴极保护电位。
5.4.5交流腐蚀识别宜综合考虑局部土壤环境、腐蚀形貌、腐蚀产物、交流干扰参数和阴极保护参数五个方面，宜按照表5.4.5中符合项的数量确定交流腐蚀可能性。
