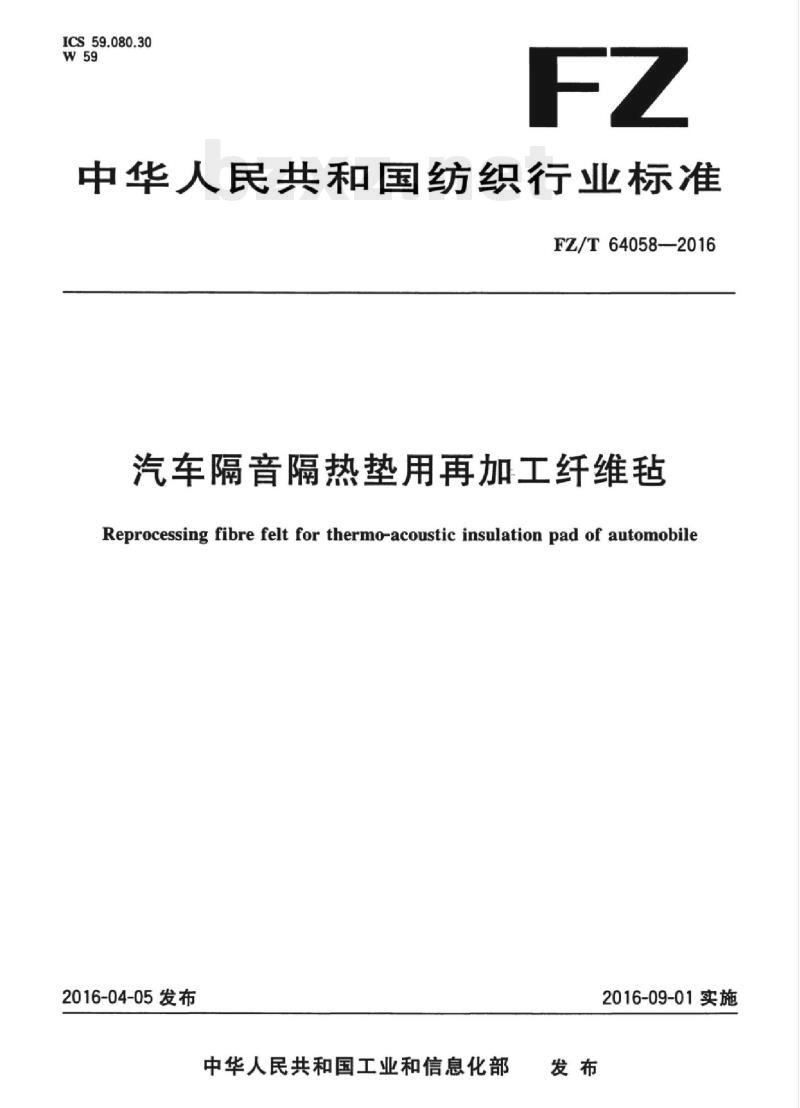

【FZ纺织行业标准】 汽车隔音隔热垫用再加工纤维毡

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T64058—2016
汽车隔音隔热垫用再加工纤维毡Reprocessing fibre felt for thermo-acoustic insulation pad of automobile2016-04-05发布
中华人民共和国工业和信息化部2016-09-01实施

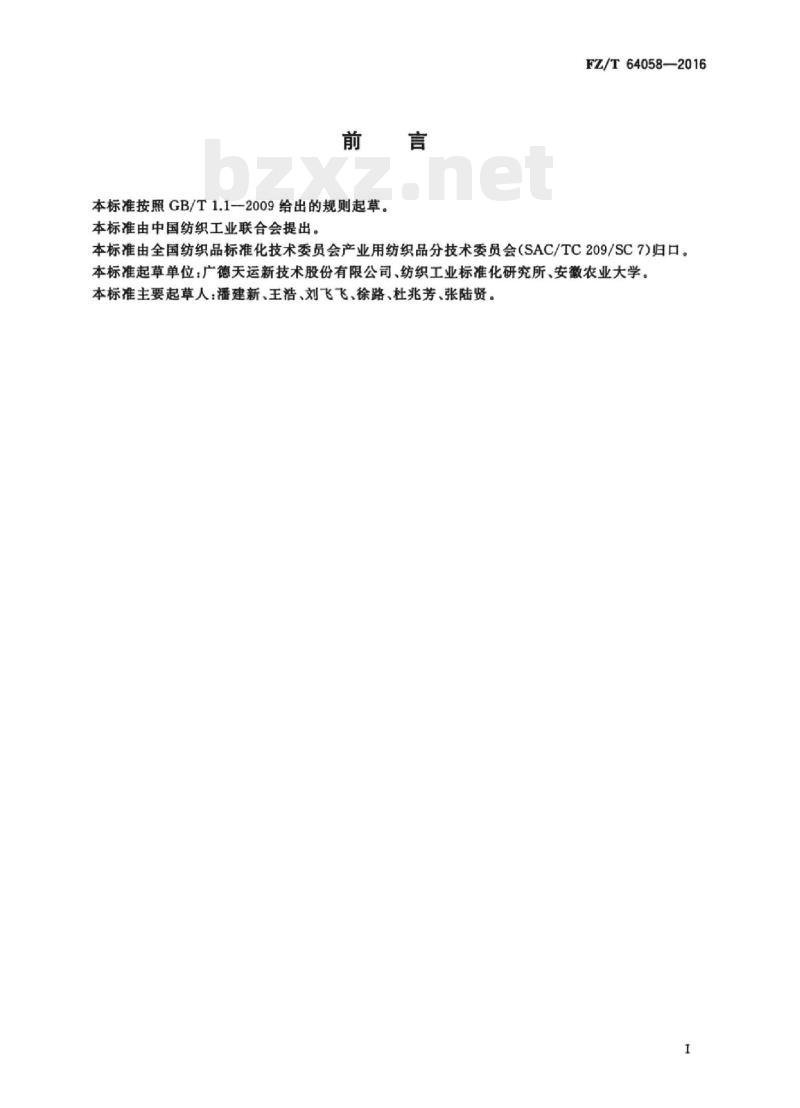

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T64058—2016
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准起草单位：广德天运新技术股份有限公司、纺织工业标准化研究所、安徽农业大学本标准主要起草人：潘建新、王浩、刘飞飞、徐路、杜兆芳、张陆贤。H
Hii KAoNhi KAca
HiiKAoNhiKAca

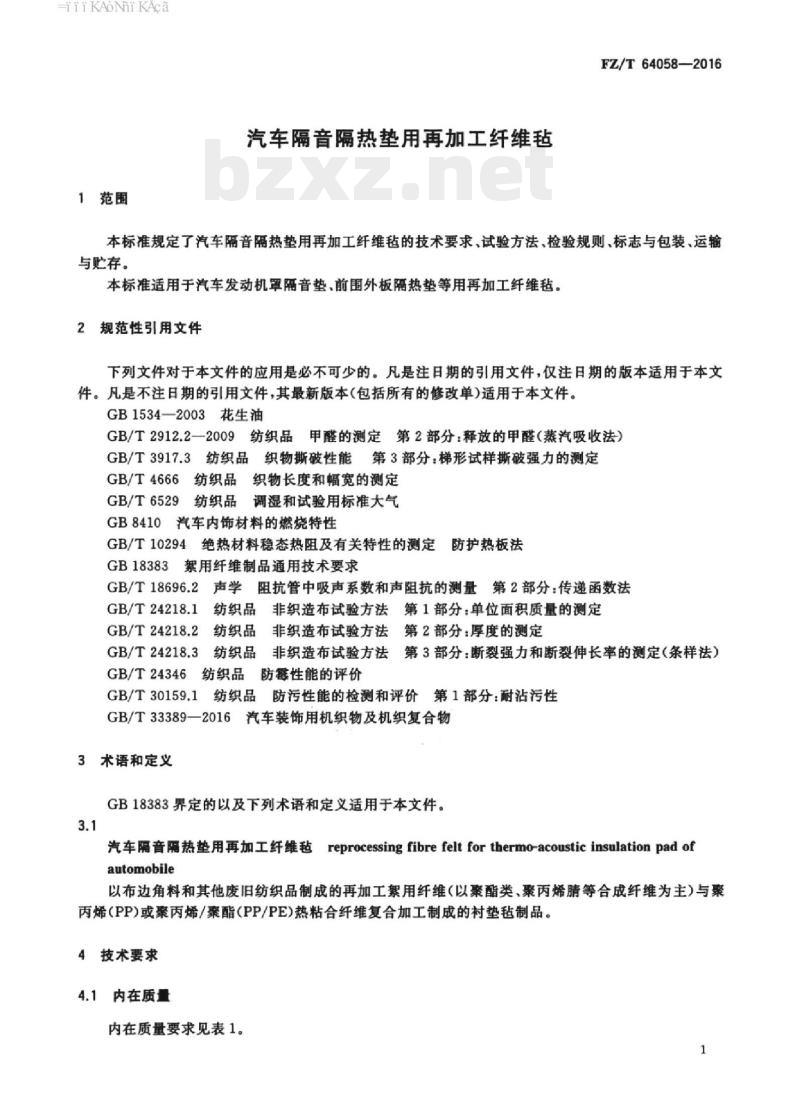

1范围
汽车隔音隔热垫用再加工纤维毡FZ/T64058-—2016
本标准规定了汽车隔音隔热垫用再加工纤维毡的技术要求，试验方法，检验规则、标志与包装，运输与贮存。
本标准适用于汽车发动机罩隔音垫、前围外板隔热垫等用再加工纤维毡。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1534—2003花生油
GB/T2912.2一2009纺织品甲醛的测定第2部分：释放的甲醛（蒸汽吸收法）GB/T3917.3纺织品织物撕破性能第3部分：梯形试样撕破强力的测定GB/T4666纺织品织物长度和幅宽的测定纺织品调湿和试验用标准大气
GB/T6529
GB8410汽车内饰材料的燃烧特性GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法GB18383絮用纤维制品通用技术要求GB/T18696.2
2声学阻抗管中吸声系数和声阻抗的测量第2部分：传递函数法纺织品非织造布试验方法第1部分：单位面积质量的测定GB/T24218.1
GB/T24218.2
2纺织品非织造布试验方法第2部分：厚度的测定GB/T24218.3
纺织品非织造布试验方法第3部分：断裂强力和断裂伸长率的测定（条样法）GB/T24346纺织品防霉性能的评价GB/T30159.1
纺织品防污性能的检测和评价第1部分：耐沾污性GB/T33389—2016
汽车装饰用机织物及机织复合物3术语和定义
GB18383界定的以及下列术语和定义适用于本文件。3.1
汽车隔音隔热垫用再加工纤维毡reprocessing fibre felt for thermo-acoustic insulation pad ofautomobile
以布边角料和其他废旧纺织品制成的再加工絮用纤维（以聚酯类、聚丙烯睛等合成纤维为主）与聚内烯（PP）或聚内烯/聚酯（PP/PE）热粘合纤维复合加工制成的衬垫毡制品4技术要求
4.1内在质量
内在质量要求见表1。
HiiKAoNhiKAca
FZ/T64058—2016
单位面积质量偏差率/%
厚度偏差率/%
断裂强力/N
纵向撕破强力/N
干热收缩率/%
防霉等级/级
耐液态污物沾污性/级
气味/级
甲醛含量/（mg/kg）
阻燃性能
隔热性能
纵/横向
表1内在质量要求
150m350
燃烧速度/（mm/min）≤
导热系数（常温下）/
W/(m+k)
有机物挥发/(μgC/g）
1000Hz
吸声系数
（不同频率条件下）
1250Hz
1600Hz
2000Hz
2500Hz
3150Hz
注：m表示名义单位面积质量，单位：g/m。4.2外观质量
350650m>1000
产品表面平整，边缘整齐，纤维分布均勾，无过密堆积。不得有影响使用的伤痕、污迹和破损。片材及特殊规则产品尺寸偏差率为土2%，卷材产品幅宽偏差率为土2%5试验方法
单位面积质量偏差率的测定
按GB/T24218.1规定执行。
5.2厚度偏差率的测定
按GB/T24218.2规定执行。
HiiKAoNhi KAca
5.3断裂强力的测定
按GB/T24218.3规定执行。
5.4撕破强力的测定
按GB/T3917.3规定执行。
5.5干热收缩率的测定
FZ/T64058—2016
剪取3块试样，每块试样的尺寸为200mm×200mm。在GB/T6529规定的标准环境条件下平衡后分别沿纵向和横向测量试样尺寸，并记录（精确至0.1mm）。将试样平整的放置在烘箱内，以达到规定温度100C的时间开始计时，连续烘燥100h后取出试样，在标准环境中冷却1h后，再次测量并记录试样尺寸。根据式（1）分别计算试样纵向和横向的尺寸变化率，以3块试样尺寸变化率的平均值作为试验结果，结果保留一位小数。干热收缩率=试样原尺寸=试样烘燥后尺寸×100%试样原尺寸
5.6防霉等级的测定
按GB/T24346规定执行。
5.7耐液态污物沾污性能的测定
按GB/T30159.1规定执行，其中液态污物为符合GB1534一2003的一级压榨成品油。5.8气味的测定
按附录A规定执行。
5.9甲醛含量的测定
按GB/T2912.2—2009规定执行。取样量为2g。甲醛校正溶液按照GB/T2912.2—2009中6.2.2方法取至少5种浓度，另外增加下列2种浓度：0mLS2至500mL，含0μg甲醛/mL=0mg甲醛/kg织物；0.5mLS2至500mL，含0.075μg甲醛/mL=3.75mg甲醛/kg织物。5.10阻燃性能的测定
按GB8410规定执行。
5.11隔热性能的测定
按GB/T10294规定执行。
5.12有机物挥发的测定
按GB/T33389一2016《汽车装饰用机织物及机织复合物》中附录C规定执行。5.13吸音性能的测定
按GB/T18696.2规定执行，测试时试样厚度为（20士2)mm，对于大于或小于20mm的样品，将其裁剪或叠加到相应的厚度再测定，其中试样厚度根据GB/T24218.2规定进行确定。3
HiiKAoNhi KAca
FZ/T64058—2016
幅宽偏差率或尺寸偏差率的测定按GB/T4666规定执行。
6检验规则
分批规定
按交货批号的同一品种、同一规格的产品作为检验批。6.2抽样
内在质量
以片材形式供货的产品，抽取的片数应满足所有内在质量指标性能试验；以卷材形式供货的产品，随机抽取1卷，距头端至少2m剪取样品，其尺寸应满足所有内在质量指标性能试验。6.2.2
外观质量
外观质量的检验抽样方案见表2。表2外观质量抽样表
批量N
91~150
151~280
281~500
≥501
判定规则
内在质量判定
样本量n
接收数Ae
单位为卷或片
拒收数Re
按表1对批样的每个样本进行内在质量评定，符合表1要求的为内在质量合格，否则为不合格。6.3.2
外观质量判定
按4.2对批样的每个样本进行外观质量评定，符合4.2要求的为外观质量合格，否则为不合格。如果外观质量不合格数不超过表2的接收数Ac，则该批产品外观质量合格。如果不合格样本数达到了表2的拒收数Re，则该批产品外观质量不合格。6.3.3结果判定
按6.3.1和6.3.2判定均为合格，则该批产品合格。4
HiiKAoNniKAca
7标志与包装
产品包装应具有下列标志：
制造厂名、厂址；
b）产品名称；
产品型号、规格、数量；
d）产品执行标准号；
e）合格证；
生产日期。
FZ/T64058—2016
2标志形式：包装方法和使用材料，以坚固和适于运输为原则，保证其品质不受影响，一般用塑料薄7.2
膜或编织布作外包装。
运输与贮存
8.1运输
产品运输应有防潮、防火、防污染，运输时要轻装2购存
产品应贮存在阴凉、通风、干燥、清洁的仓库内，不得重压、撞击，不得接触酸、碱等腐蚀物质和有机溶剂，并采取防蛀、防霉措施。5
HiiKAoNhi KAca
FZ/T64058—2016
A.1仪器、设备
A.1.1有盖无味容器，箱体容积为1L。A.1.2烘箱，温度控制在（80士2)℃。A.1.3钢尺，最小刻度为1mm。
2试样制备
附录A
（规范性附录）
气味试验方法免费标准下载网bzxz
每种样品取3块试样，每块试样（100土10）cm。试样应在GB/T6529规定的标准大气中调湿。A.3操作程序
A.3.1将试样放置在容器内，盖上盖子。再将容器置于（80士2）C烘箱中，烘燥2h后取出容器，将容器放在空气中冷却至（60土5）C，试验人员根据表A.1迅速对试样进行测试评级。测试应在保持气味不受污染的自由环境中进行。闻气味时，试验人员应把头贴近容器（约15cm），并移去盖子，然后用手扇动，引导空气从容器中到鼻子处慢慢吸入，瓶盖离开容器不应该超过5S。A.3.2重复A.3.1步骤，测试剩余2块试样。A.3.3同一位试验人员，对于3块试样的评级结果，如果有2块或3块相同，则该级数为该试验人员的评级结果，如果3块都不相同，则取中间值作为该试验人员的评级结果。A.3.4至少需要3名试验人员进行测试，如果试验人员之间的测试结果相差2级及以上，需要重新取样烘燥冷却进行测试，并增加2名试验人员。A.4判断程序
A.4.1取所有试验人员评定结果的算术平均值，如果算术平均值介于两个等级之间，可以在它们之间插人一个短横线来表示这个等级，如3-4级。A.4.2结果表示按表A.1的规定，将气味的强度等级分为5级表示。表A.1气味强度分级表
评定标准
没有引人注意的气味
稍有气味，但不引人注意
明显气味，但不令人讨厌
强烈的、讨厌的气味
非常强烈的讨厌气味
FZ/T64058-2016
中华人民共和国纺织
行业标准
汽车隔音隔热垫用再加工纤维毡FZ/T64058—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2017年4月第一版
2017年4月第一次印刷
书号：155066*2-30224定价16.00元
