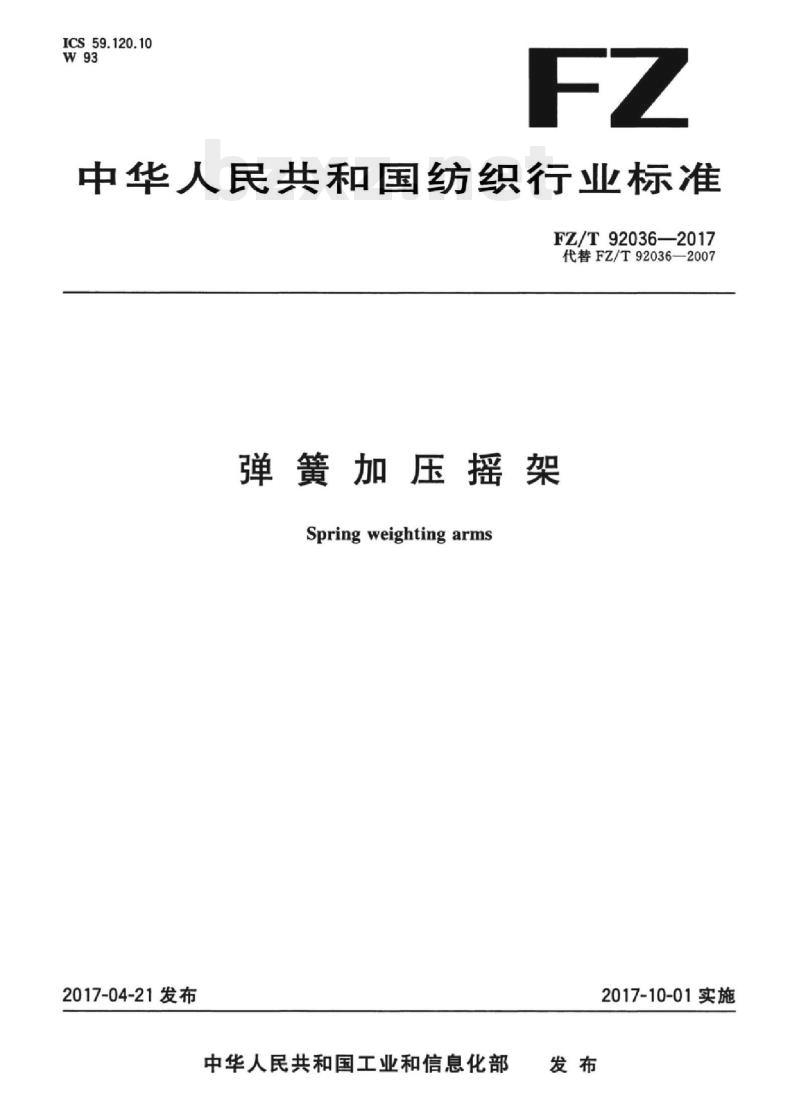

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T92036—2017
代替FZ/T92036—2007
弹簧加压摇架
Springweightingarms
2017-04-21发布
中华人民共和国工业和信息化部2017-10-01实施

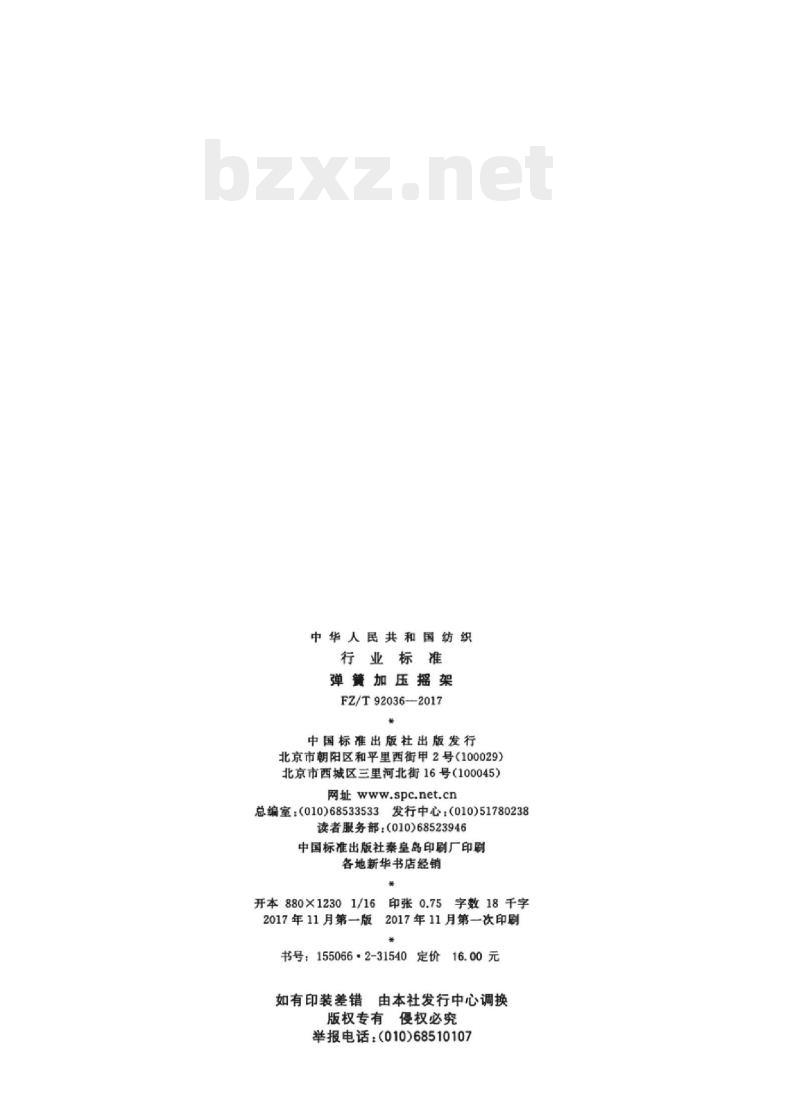

中华人民共和国纺织
行业标准
弹簧加压摇架
FZ/T92036—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533
发行中心：(010)51780238
读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
5字数18千字
2017年11月第一版2
2017年11月第一次印刷
书号：155066·2-31540定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

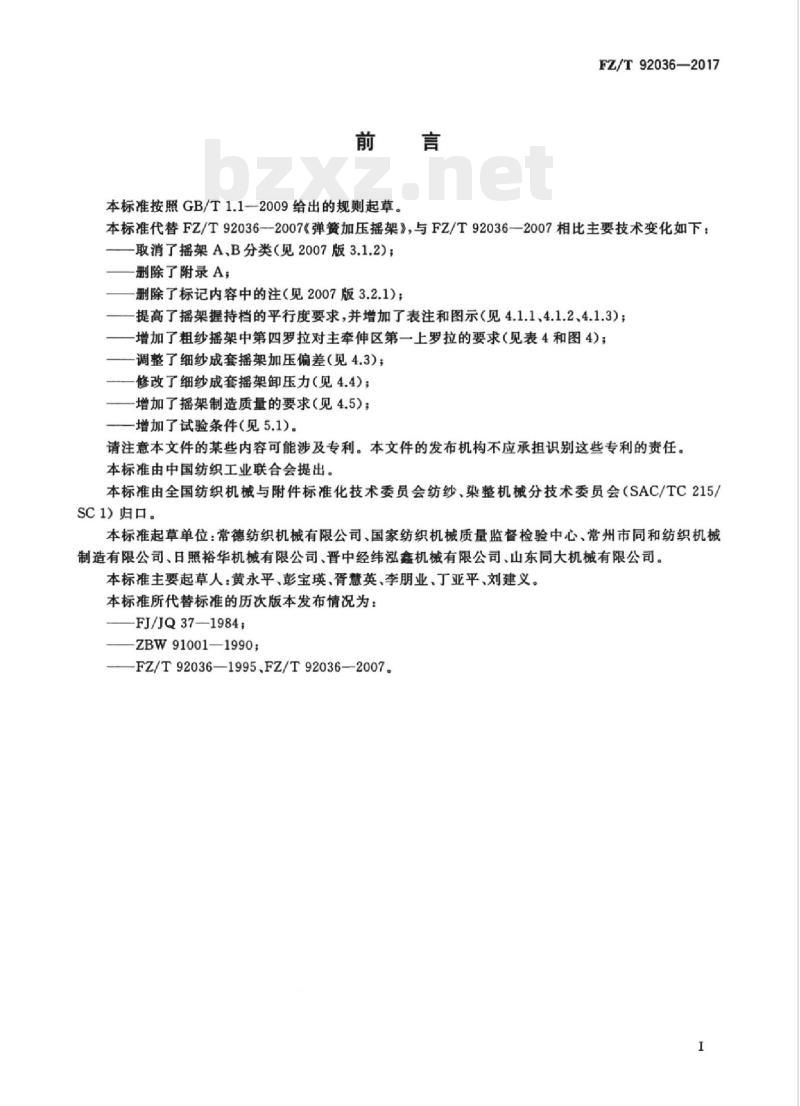

本标准按照GB/T1.1一2009给出的规则起草。FZ/T92036—2017
本标准代替FZ/T92036—2007《弹簧加压摇架》，与FZ/T92036—2007相比主要技术变化如下：取消了摇架A，B分类（见2007版3.1.2）；删除了附录A
删除了标记内容中的注（见2007版3.2.1)；提高了摇架握持档的平行度要求，并增加了表注和图示（见4.1.1、4.1.2、4.1.3）：-增加了粗纱摇架中第四罗拉对主牵伸区第一上罗拉的要求（见表4和图4)：调整了细纱成套摇架加压偏差（见4.3）；修改了细纱成套摇架卸压力（见4.4）：增加了摇架制造质量的要求（见4.5）：增加了试验条件（见5.1）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不应承担识别这些专利的责任。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：常德纺织机械有限公司、国家纺织机械质量监督检验中心、常州市同和纺织机械制造有限公司，日照裕华机械有限公司、普中经纬泓鑫机械有限公司、山东同大机械有限公司。本标准主要起草人：黄永平，彭宝瑛、胥慧英，李朋业、丁亚平、刘建义。本标准所代替标准的历次版本发布情况为：FJ/JQ37—1984；
-ZBW91001—1990
—FZ/T92036—1995.FZ/T92036—2007。1
HiKAoNhiKAca

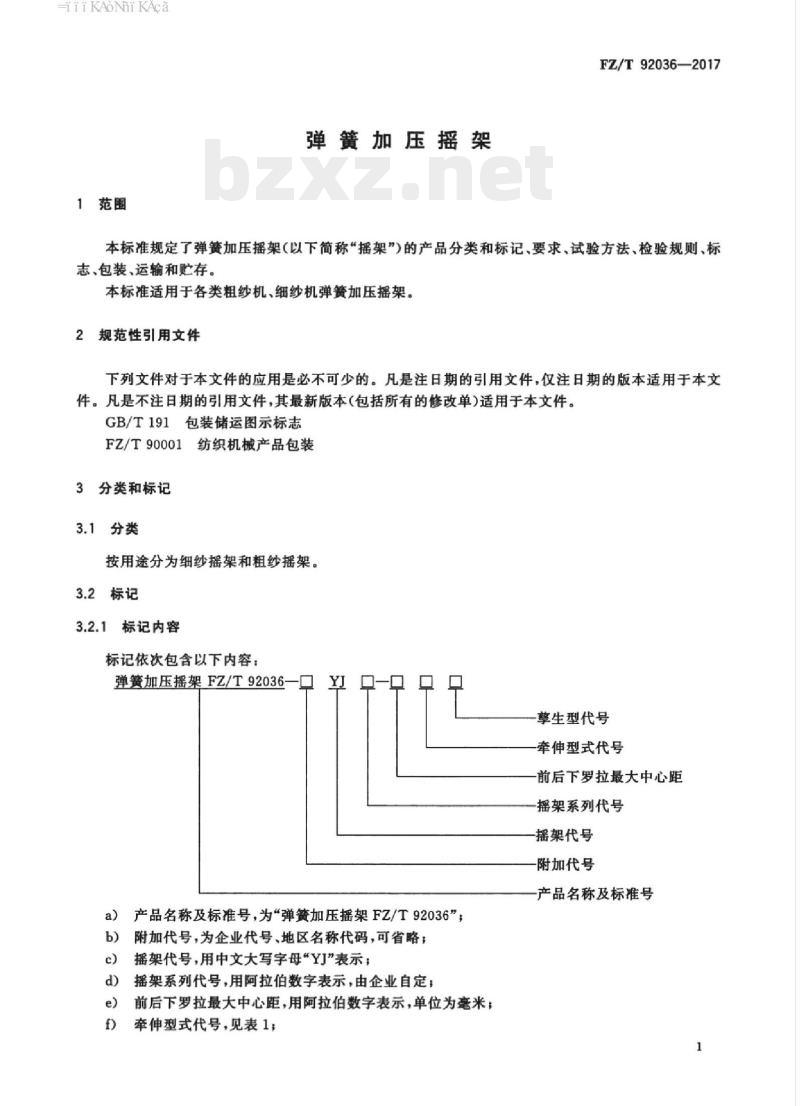

1范围
弹簧加压摇架
FZ/T92036—2017
本标准规定了弹簧加压摇架（以下简称“摇架”）的产品分类和标记，要求，试验方法，检验规则、标志、包装、运输和贮存。
本标准适用于各类粗纱机、细纱机弹簧加压摇架。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
FZ/T90001纺织机械产品包装
3分类和标记
3.1分类
按用途分为细纱摇架和粗纱摇架。3.2标记
3.2.1标记内容
标记依次包含以下内容：
弹簧加压摇架FZ/T92036—
擎生型代号
牵伸型式代号
前后下罗拉最大中心距
摇架系列代号
摇架代号
附加代号
产品名称及标准号
a）产品名称及标准号，为弹簧加压摇架FZ/T92036”b)
附加代号，为企业代号、地区名称代码，可省略；摇架代号，用中文大写字母“YJ”表示；c
摇架系列代号，用阿拉伯数字表示，由企业自定；d
前后下罗拉最大中心距，用阿拉伯数字表示，单位为毫米；牵伸型式代号，见表1；
HiikAoNniKAca
FZ/T92036—2017
摇架辜生型代号，用英文大写字母表示（I、O、V除外）。g）
注：本标记可用于技术文件，货物订单等场合。用于产品代码时，可省略产品名称及标准号。表1
牵伸型式
三罗拉
四罗拉直线型
标记示例
直线型(平牵）
曲线型（V牵）
示例1：某企业生产的细纱弹簧加压摇架，执行FZ/T92036标准，附加代号为M，前后最大中心距为132mm，三罗拉曲线型牵伸，擎生C型，其标记为：弹簧加压摇架FZ/T92036-MYJ2-132VC示例2：某企业生产的粗纱弹簧加压摇架，执行FZ/T92036标准，附加代号为H，前后最大中心距为190mm，四罗拉直线型牵伸，其标记为：
弹簧加压摇架FZ/T92036-HYJ4-190X4要求
4.1摇架握持档的平行度
主牵伸区的第一上罗拉轴线对其下罗拉轴线的平行度应不大于表2的规定值，表2
平行度
细纱摇架
毛麻绢型
粗纱摇架
单位为毫米
毛麻绢型
注：表中70.75、110为相关类型摇架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以摇架握持档的中心线为中点（见图1、图2)。
注：I与Ⅱ罗拉之间为主牵伸区。2
HiKAoNniKAca
注：Ⅱ与罗拉之间为主牵伸区。4.1.2
FZ/T92036—2017
主牵伸区的第二上罗拉轴线对第一上罗拉轴线的平行度应不大于表3的规定值。表3
平行度
细纱摇架
毛麻绢型
粗纱摇架
单位为毫米
毛麻绢型
注：表中70、75、110为相关类型摇架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以摇架握持档的中心线为中点（见图3)。
4.1.3其余各上罗拉轴线对主牵伸区的第一上罗拉轴线的平行度应不大于表4的规定值。表4
平行度
细纱摇架
毛麻绢型
粗纱摇架
单位为毫米
毛麻绢型
注：表中70.75.110为相关类型摇架的主牵伸区上罗拉或下罗拉的平行度基准长度L值，并以摇架握持档的中心线为中点（见图4)。
HiiKAoNniKAca
FZ/T92036—2017
4.2摇架加压弹簧工作压力偏差
摇架加压弹簧工作压力偏差为士0.04力，力为加压弹簧工作压力设计名义值。4.3成套摇架加压压力偏差
成套摇架加压压力偏差应符合表5的规定。表5
极限偏差
·F为在规定工作位置时，摇架加压名义值。4.4成套摇架卸压力
成套摇架卸压力应符合表6的规定值。项
卸压力
摇架制造质量
毛麻绢型
毛麻型
摇架不应有缺件及因制造原因引起的损坏件。摇架夹簧握持力≥45N。
摇架各压力档标识应清晰。
4.6摇架外观质量
±8:59F
摇架的外露表面应光滑、色泽一致，无锈蚀、防护层露底、伤痕等缺陷，4
毛麻绢型
±8:18F
单位为牛顿
毛麻绢型wwW.bzxz.Net
40~110
iikAoNnikAca
5试验方法
FZ/T92036—2017
5.1摇架安装在测试台上，按产品说明书的要求配置上罗拉，上罗拉的握持档直径精度等级不低于$dh7级，两胶辑的同轴度说明：
百分表。
5.3摇架主牵伸区的第二上罗拉轴线对第一上罗拉轴线的平行度（4.1.2），用平行度量具或游标卡尺测量。用平行度量具测量见图6a），平行度误差为杠杆百分表1与百分表2的示值差。用游标卡尺测量时，分别测量图6b)所示的11长度值，1、的差值即为平行度误差。b)
说明：
1、2——杠杆百分表。
FZ/T92036—2017
5.4其余各上罗拉轴线对主牵伸区第一上罗拉轴线的平行度（4.1.3），用游标卡尺分别测量图7中所示的L2、L2\、L3、13长度值，其各区对应长度的差值即为平行度误差。I与Ⅱ罗拉之间为主牵伸区的测量见图7a)，Ⅱ与Ⅲ罗拉之间为主牵伸区的测量见图7b)。b)
5.5摇架加压弹簧工作压力偏差（4.2），用弹簧拉压试验机测量。5.6成套摇架前、中、后各加压区的压力偏差（4.3），用弹簧拉压试验机或在专用测试台上用摇架测力仪测量（上罗拉按摇架设计要求配置）。5.7成套摇架卸压力（4.4），在专用测试台上，将摇架各档压力调至最小值，用管形测力计测量，见图8。O
5.8摇架夹簧握持力（4.5.2），在上罗拉握持档两侧的轴颈处挂两根拉绳，用测力计或码吊重测量见图9a）。其力(P)的方向与握持座顶面垂直，码吊重时握持座顶面呈水平位置，见图9b）。P
5.9其余项目，感官检验。
6检验规则
6.1型式检验
在下列情况之一，应进行型式检验：新产品投产鉴定时；
结构、工艺，材料有较大改变时；产品停产1年以上，恢复生产时；第三方进行质量检验时。
检验项目：见第4章。
6.2出厂检验
产品经生产企业的质量检验部门检验，并附有质量合格证。6.2.2
检验项目：见4.1、4.3~4.6。
6.3抽样方法和判定规则
FZ/T92036—2017
检验样本采取随机抽样，样品数量100套（其中50套备用），随机抽取弹簧样本50件。检验项目及合格率见表7。
检验项目
主牵伸区第一上罗拉轴线对其下罗拉轴线的平行度主牵伸区第二上罗拉轴线对第一上罗拉轴线的平行度其余各上罗拉轴线对主牵伸区第一上罗拉轴线的平行度成套摇架卸压力
成套摇架加压压力偏差
加压弹簧的工作压力偏差
播摇架的缺损件
摇架夹簧握持力
摇架各压力档标识
摇架外观质量
章条号
样品数量
各50件
合格率/%
样本经检验，成套和单项合格率均达到本标准的规定，则判定该样本符合标准要求；反之，判定该样本不符合标准要求。
6.4其他
用户在安装、调整过程中，发现产品有不符合本标准要求时，由生产企业会同用户共同处理。FZ/T92036—2017
7标志
摇架上应标识产品标记或企业标志。包装储运图示标志按GB/T191的规定。7.2
包装、运输及贮存
8.1产品包装应符合FZ/T90001的规定，包装箱内附有合格证和说明书。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾倒或改变方向。8.3产品自出厂之日起，在良好的防雨、通风贮存条件下，包装箱内的零件防潮、防锈有效期1年。版权专有慢权必究
