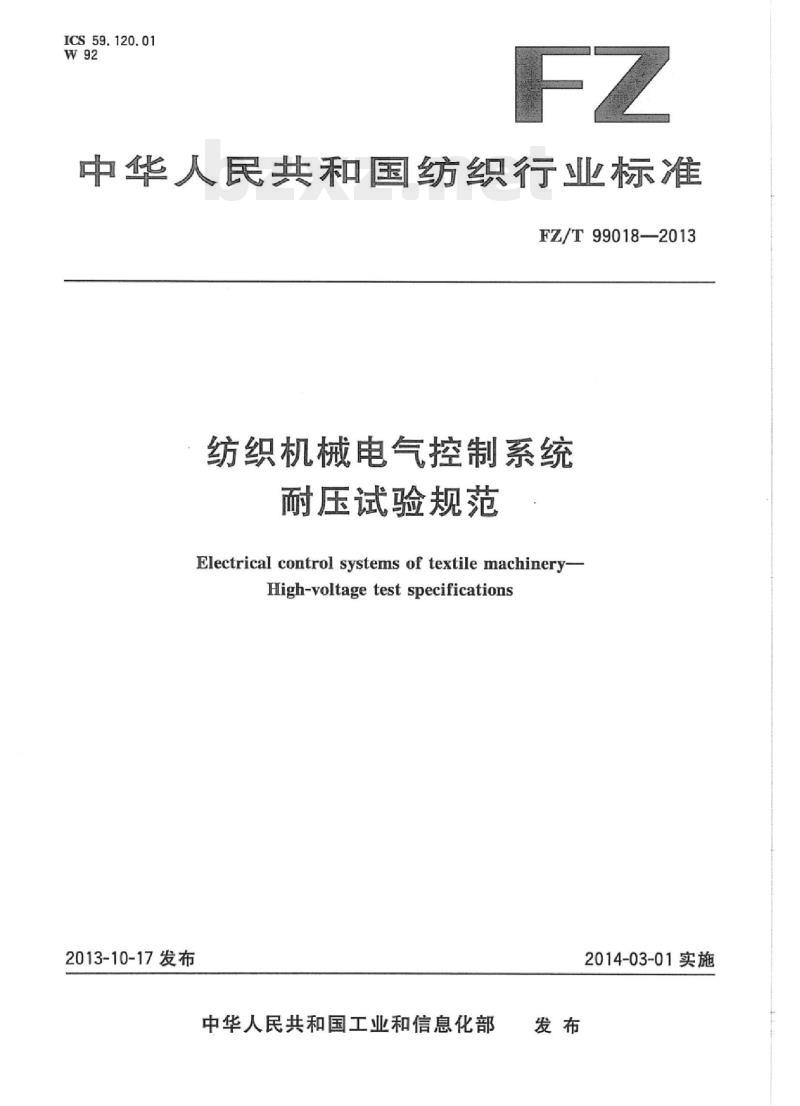

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99018-2013
纺织机械电气控制系统
耐压试验规范
Electrical control systems of textile machinery-High-voltage test specifications2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

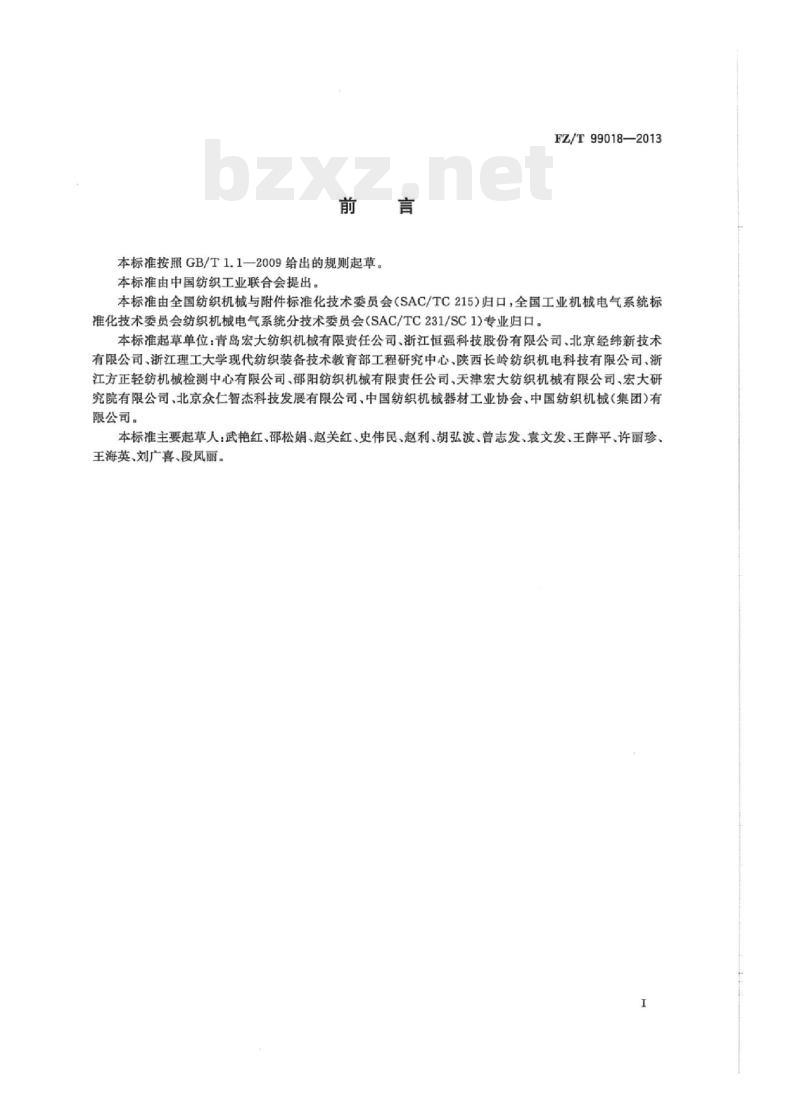

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。言
FZ/T99018—2013
本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标推化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：青岛宏大纺织机械有限责任公司、浙江恒强科技股份有限公司、北京经纬新技术有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、陕西长岭纺织机电科技有限公司、浙江方正轻纺机械检测中心有限公司、邵阳纺织机械有限责任公司、天津宏大纺织机械有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司，中国纺织机械器材工业协会、中国纺织机械（集团）有限公司。
本标准主要起草人：武艳红、邵松娟、赵关红、史伟民、赵利、胡弘波、曾志发、袁文发、王薛平、许丽珍、王海英、刘广喜、段凤丽。

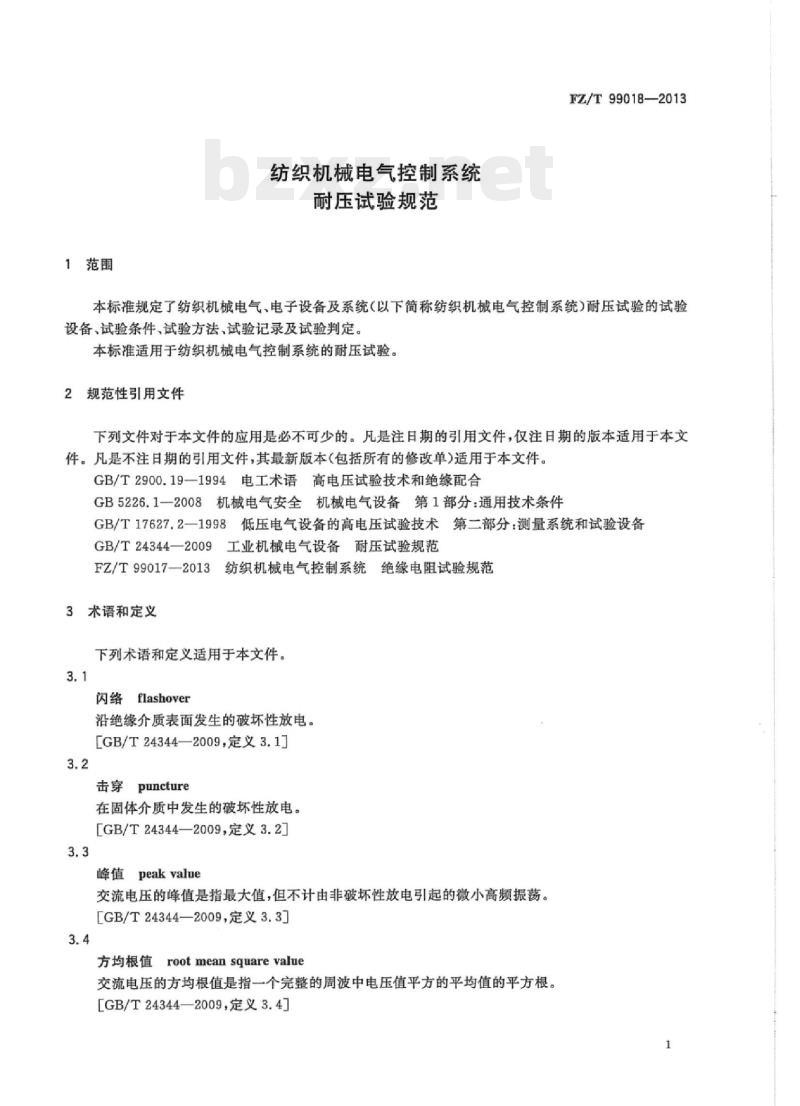

1范围
纺织机械电气控制系统
耐压试验规范
FZ/T99018—2013
本标准规定了纺织机械电气、电子设备及系统（以下简称纺织机械电气控制系统）耐压试验的试验设备、试验条件，试验方法、试验记录及试验判定。本标准适用于纺织机械电气控制系统的耐压试验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.19-1994电工术语高电压试验技术和绝缘配合GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T17627.2一1998低压电气设备的高电压试验技术第二部分：测量系统和试验设备GB/T24344—2009工业机械电气设备耐压试验规范FZ/T99017—2013纺织机械电气控制系统绝缘电阻试验规范3术语和定义
下列术语和定义适用于本文件。3.1
闪络flashover
沿绝缘介质表面发生的破坏性放电。[GB/T24344—2009，定义3.1］
击穿puncture
在固体介质中发生的破坏性放电。[GB/T24344—2009，定义3.2]
峰值peak value
交流电压的峰值是指最大值，但不计由非破坏性放电引起的微小高频振荡。［[GB/T24344—2009,定义3.3]
方均根值rootmeansquarewalue
交流电压的方均根值是指一个完整的周波中电压值平方的平均值的平方根。[GB/T24344—2009，定义3.4]
FZ/T99018—2013

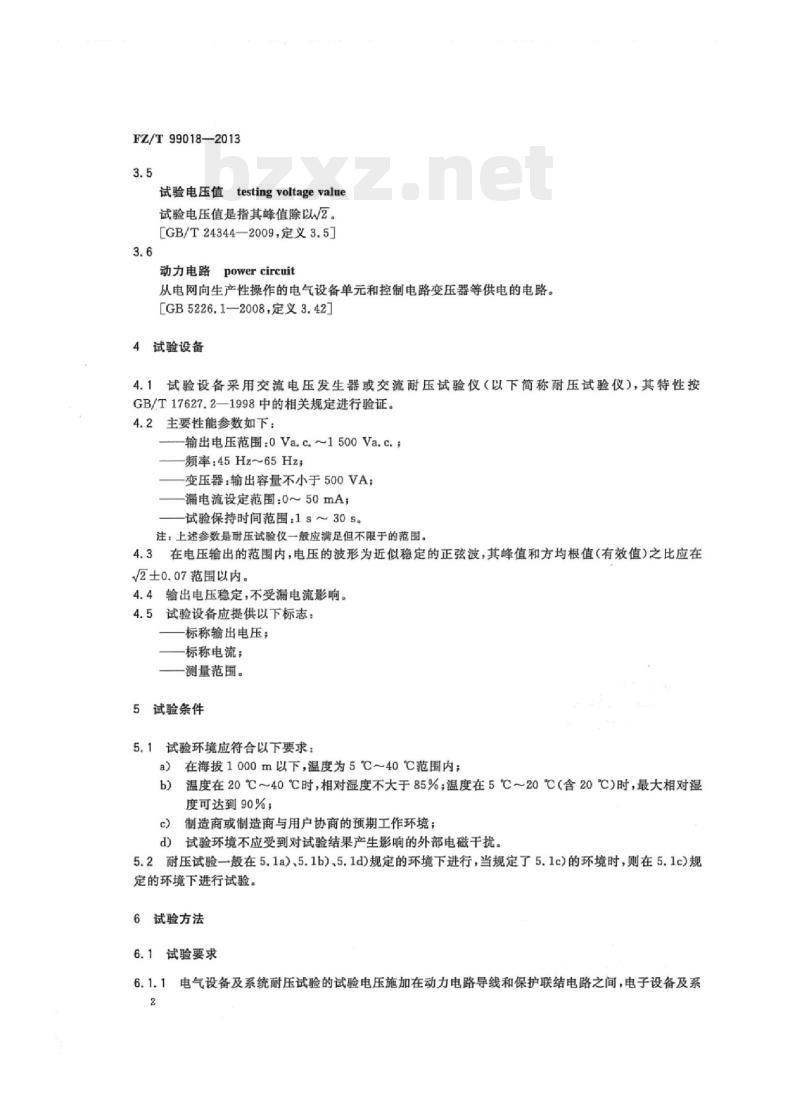

试验电压值testing voltagevalue试验电压值是指其峰值除以/2。[GB/T24344—2009，定义3.5]
powercircuit
动力电路
从电网向生产性操作的电气设备单元和控制电路变压器等供电的电路。［GB5226.1—2008，定义3.42]
4试验设备
试验设备采用交流电压发生器或交流耐压试验仪（以下简称耐压试验仪），其特性按4.1
GB/T17627.2—1998中的相关规定进行验证。4.2主要性能参数如下：
输出电压范围：0Va.C.~1500Va.c.，频率：45Hz~65Hz
变压器：输出容量不小于500VA；漏电流设定范围：0~50mA；
试验保持时间范围：1s～30s。
注：上述参数是耐压试验仪一般应满足但不限于的范围。4.3在电压输出的范围内，电压的波形为近似稳定的正弦波，其峰值和方均根值（有效值)之比应在2±0.07范围以内。
4.4输出电压稳定，不受漏电流影响。4.5试验设备应提供以下标志：
标称输出电压：
标称电流；
测量范围。
5试验条件
5.1试验环境应符合以下要求：
a）在海拨1000m以下，温度为5℃～40℃范围内；温度在20℃～40℃时，相对湿度不大于85%；温度在5℃～20℃（含20℃)时，最大相对湿b
度可达到90%：
c）制造商或制造商与用户协商的预期工作环境；d）试验环境不应受到对试验结果产生影响的外部电磁干扰。5.2耐压试验一般在5.1a)、5.1b）、5.1d)规定的环境下进行，当规定了5.1c)的环境时，则在5.1c)规定的环境下进行试验。
6试验方法
6.1试验要求
6.1.1电气设备及系统耐压试验的试验电压施加在动力电路导线和保护联结电路之间，电子设备及系2
iiiAoNiKAca

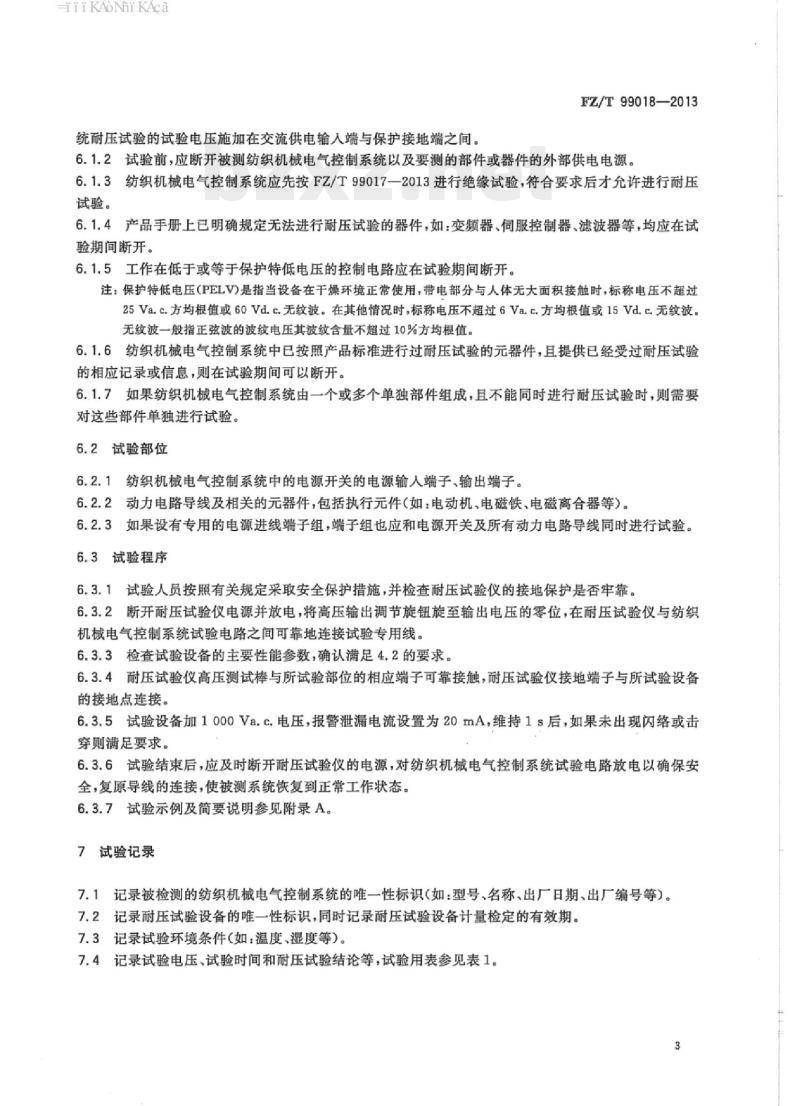

统耐压试验的试验电压施加在交流供电输入端与保护接地端之间。FZ/T99018—2013
6.1.2试验前，应断开被测纺织机械电气控制系统以及要测的部件或器件的外部供电电源。6.1.3纺织机械电气控制系统应先按FZ/T99017一2013进行绝缘试验，符合要求后才允许进行耐压试验。
6.1.4产品手册上已明确规定无法进行耐压试验的器件，如：变频器、伺服控制器、滤波器等，均应在试验期间断开。此内容来自标准下载网
6.1.5工作在低于或等于保护特低电压的控制电路应在试验期间断开。注：保护特低电压（PELV)是指当设备在干燥环境正常使用，带电部分与人体无大面积接触时，标称电压不超过25Va.c.方均根值或60Vd.c.无纹波。在其他情况时，标称电压不超过6Va.c.方均根值或15Vd.c.无纹波。无纹波一般指正弦波的波纹电压其波纹含量不超过10%方均根值。6.1.6纺织机械电气控制系统中已按照产品标准进行过耐压试验的元器件，且提供已经受过耐压试验的相应记录或信息，则在试验期间可以断开。6.1.7如果纺织机械电气控制系统由一个或多个单独部件组成，且不能同时进行耐压试验时，则需要对这些部件单独进行试验。
6.2试验部位
6.2.1纺织机械电气控制系统中的电源开关的电源输人端子、输出端子。6.2.2动力电路导线及相关的元器件，包括执行元件（如：电动机电磁铁、电磁离合器等）。6.2.3如果设有专用的电源进线端子组，端子组也应和电源开关及所有动力电路导线同时进行试验。6.3试验程序
6.3.1试验人员按照有关规定采取安全保护措施，并检查耐压试验仪的接地保护是否牢靠。6.3.2断开耐压试验仪电源并放电，将高压输出调节旋钮旋至输出电压的零位，在耐压试验仪与纺织机械电气控制系统试验电路之间可靠地连接试验专用线。6.3.3检查试验设备的主要性能参数，确认满足4.2的要求。6.3.4耐压试验仪高压测试棒与所试验部位的相应端子可靠接触，耐压试验仪接地端子与所试验设备的接地点连接。
6.3.5试验设备加1000Va.c.电压，报警泄漏电流设置为20mA，维持1s后，如果未出现闪络或击穿则满足要求。
6.3.6试验结束后，应及时断开耐压试验仪的电源，对纺织机械电气控制系统试验电路放电以确保安全，复原导线的连接，使被测系统恢复到正常工作状态。6.3.7试验示例及简要说明参见附录A。7试验记录
7.1记录被检测的纺织机械电气控制系统的唯一性标识（如：型号、名称、出厂日期、出厂编号等）。7.2记录耐压试验设备的唯一性标识，同时记录耐压试验设备计量检定的有效期。7.3记录试验环境条件（如：温度，湿度等）7.4记录试验电压，试验时间和耐压试验结论等，试验用表参见表1。iiikAoNikAca
FZ/T99018—2013
试品名称
型号规格
试验依据
环境温度（℃)）
试验电压
高压测试样触点
回路(零线）接人点
设备名称
设备编号
试验日期
试验人员
8试验判定
表1耐压试验记录表
出厂编号
出厂日期
相对湿度（%）
试验参数
试验时间
漏电流
试验部位
试验结论
试验设备
型号规格
检定日期
试验地点
记录人员
在耐压试验中，没有产生闪络和绝缘击穿的情况，则纺织机械电气控制系统的耐压试验通过。HiiKANiKAca
A.1简要说明
附录A
（资料性附录）
纺织机械电气控制系统耐压试验示例及简要说明本附录给出了某纺织机械电气控制系统的电路图，作为耐压试验的示例。2试验步骤
A.2.1切断电源进线。
闭合总电源开关。
闭合图A.1中的Q0.Q1。
闭合图A.2中的F1、F2、Q6、Q7、Q8、Q9。图A.1中分别在L1.L2、L3三端对保护接地端子间进行测试。图A.2中分别在U、V、W三端对保护接地端子间进行测试。记录检测情况。
恢复电路，并使整台电气设备能正常工作。FZ/T99018-2013
