【FZ纺织行业标准】 防割手套用超高分子量聚乙烯长丝

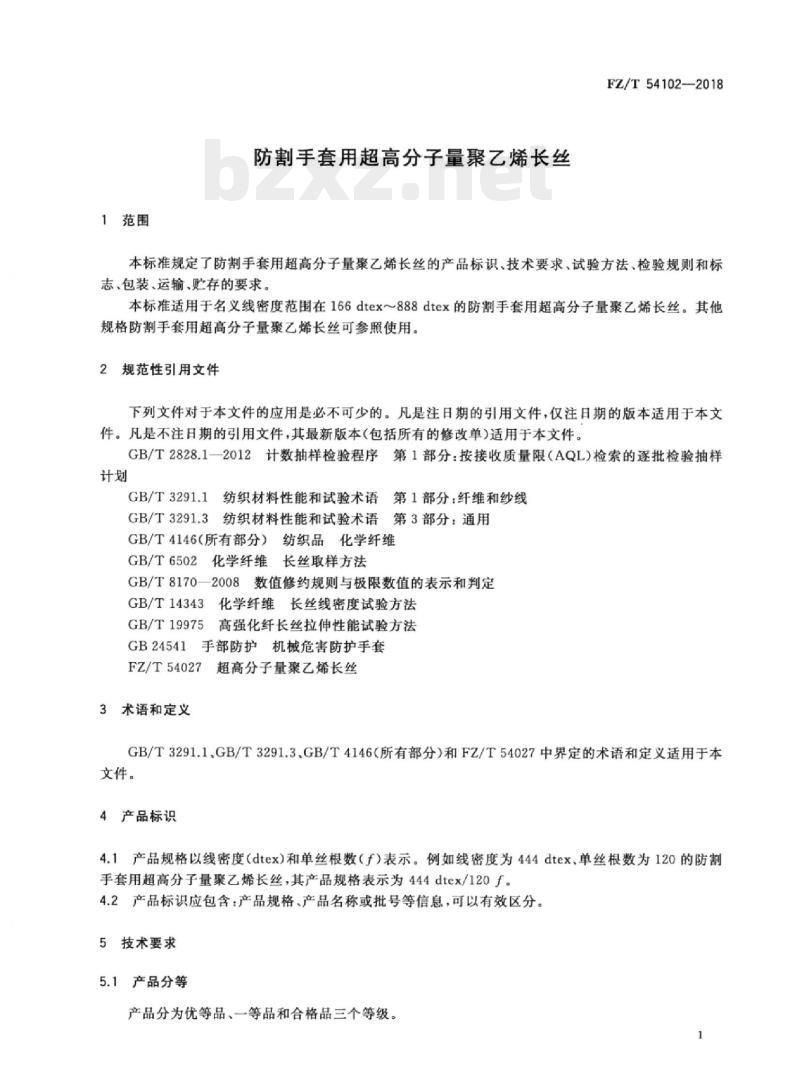

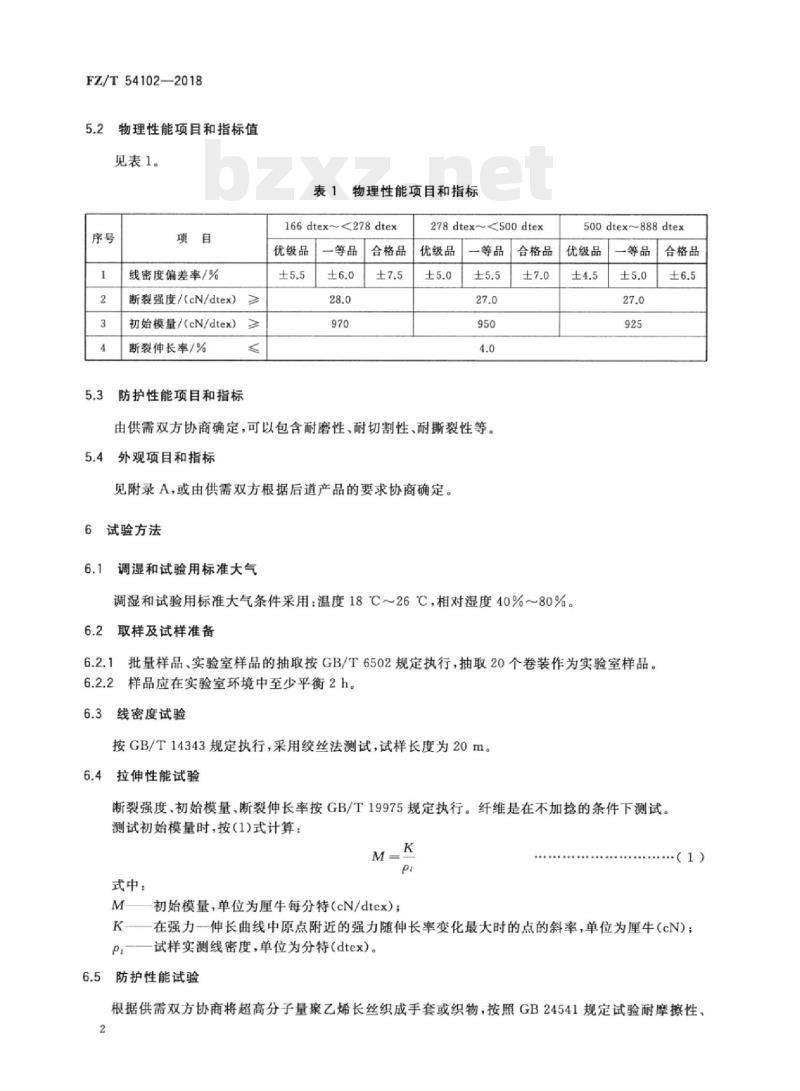

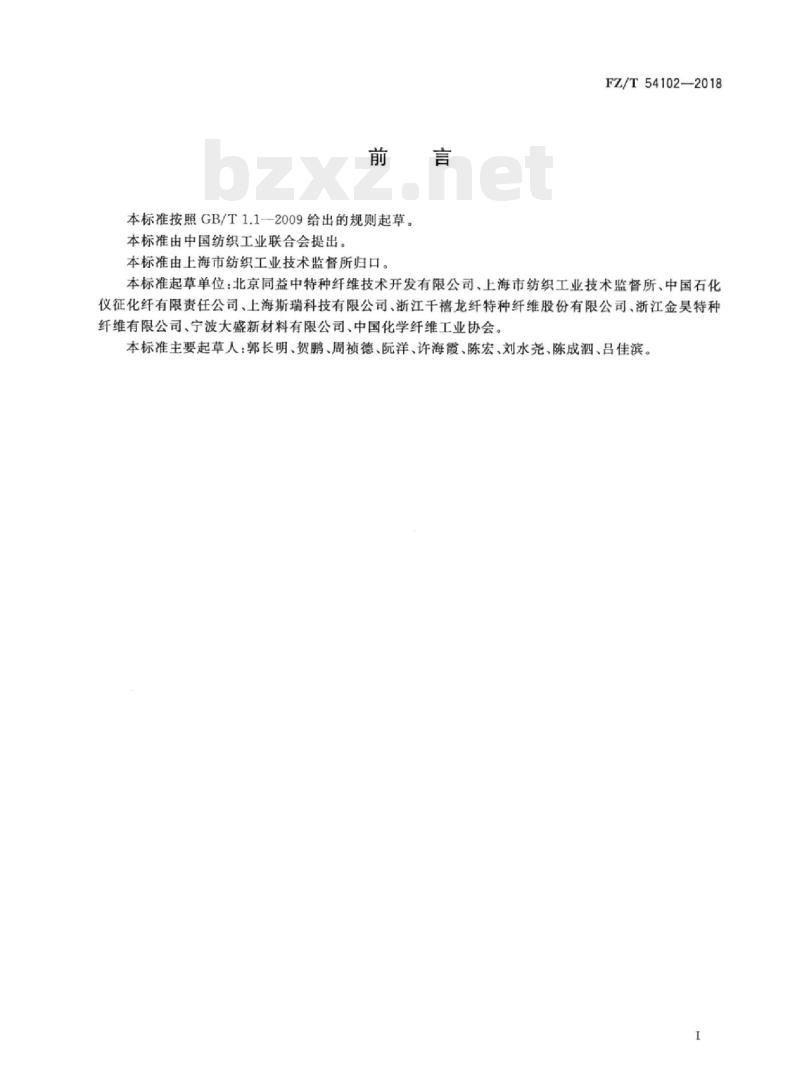

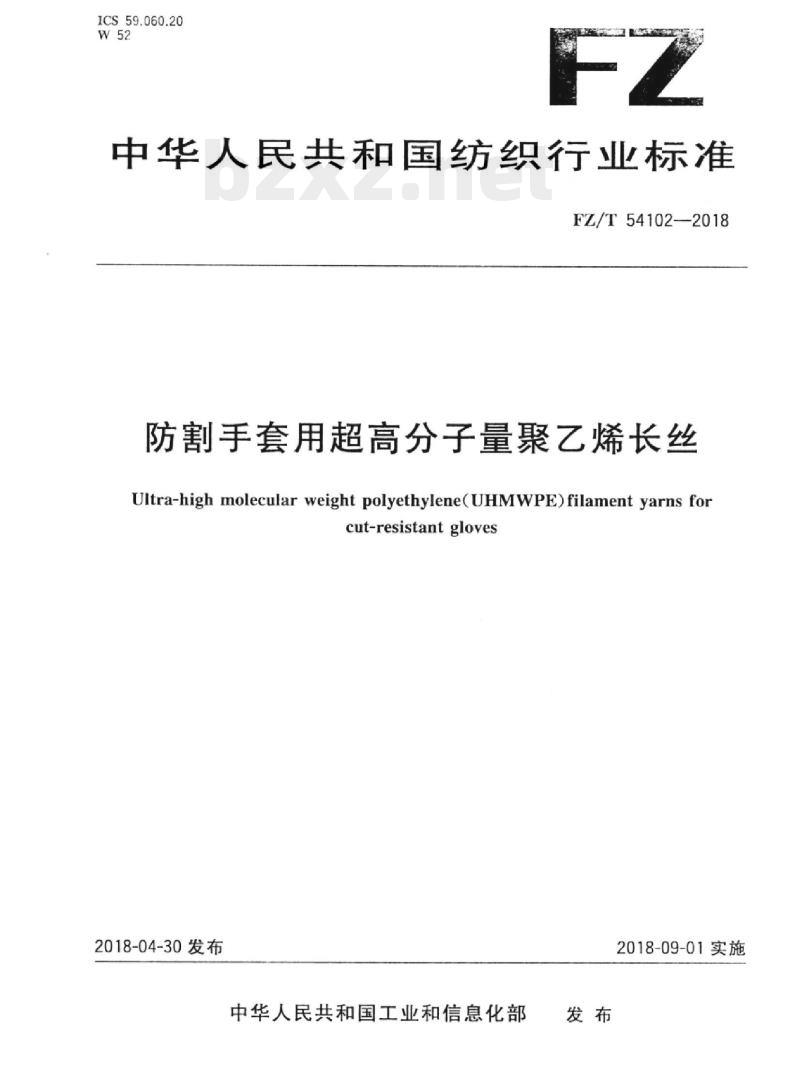

ICS 59.060.20 W52 中华人民共和国纺织行业标准 FZ/T 54102—2018 防割手套用超高分子量聚乙烯长丝 Ultra-high molecular weight polyethylene (UHMWPE) filament yarns for cut-resistant gloves 2018-04-30发布 中华人民共和国工业和信息化部发布 2018-09-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：北京同益中特种纤维技术开发有限公司、上海市纺织工业技术监督所、中国石化仪征化纤有限责任公司、上海斯瑞科技有限公司、浙江千禧龙纤特种纤维股份有限公司、浙江金昊特种纤维有限公司、宁波大盛新材料有限公司、中国化学纤维工业协会。 本标准主要起草人：郭长明、贺鹏、周祯德、阮洋、许海霞、陈宏、刘水尧、陈成泗、吕佳滨。 1 范围 本标准规定了防割手套用超高分子量聚乙烯长丝的产品标识、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。 本标准适用于名义线密度范围为166 dtex～888 dtex的防割手套用超高分子量聚乙烯长丝，其他规格可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146（所有部分）纺织品 化学纤维 GB/T 6502 化学纤维长丝取样方法 GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维长丝线密度试验方法 GB/T 19975 高强化纤长丝拉伸性能试验方法 GB 24541 手部防护 机械危害防护手套 FZ/T 54027 超高分子量聚乙烯长丝 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146（所有部分）及FZ/T 54027界定的术语和定义适用于本文件。 4 产品标识 4.1 产品规格以线密度（dtex）和单丝根数（f）表示。 例如：444 dtex/120f。 4.2 产品标识应包含产品规格、产品名称或批号等信息，以便识别。 5 技术要求 5.1 产品分等 产品分为优等品、一等品和合格品三个等级。 5.2 物理性能项目和指标（表1） 线密度偏差率：不同规格分别为±4.5%～±7.5% 断裂强度：按规格分级控制（表中对应数值） 初始模量：约925～970 cN/dtex范围 断裂伸长率：约4.0% 5.3 防护性能指标 由供需双方协商确定，可包括耐磨性、耐切割性、耐撕裂性等。 5.4 外观要求 按附录A或由供需双方协商确定。 6 试验方法 6.1 调湿和试验标准大气条件：温度18℃～26℃，相对湿度40%～80%。 6.2 取样及试样准备 批量样品抽取按GB/T 6502执行，抽取20个卷装作为实验室样品。 样品需在实验室环境中平衡至少2h。 6.3 线密度试验 按GB/T 14343规定执行，采用绞丝法，试样长度20m。 6.4 拉伸性能试验 断裂强度、初始模量、断裂伸长率按GB/T 19975执行。 初始模量按公式计算：M = K / Pt（原标准定义见式1）。 6.5 防护性能试验 按供需双方约定方式进行测试，通常需加工成手套或织物进行防护性能评估。
