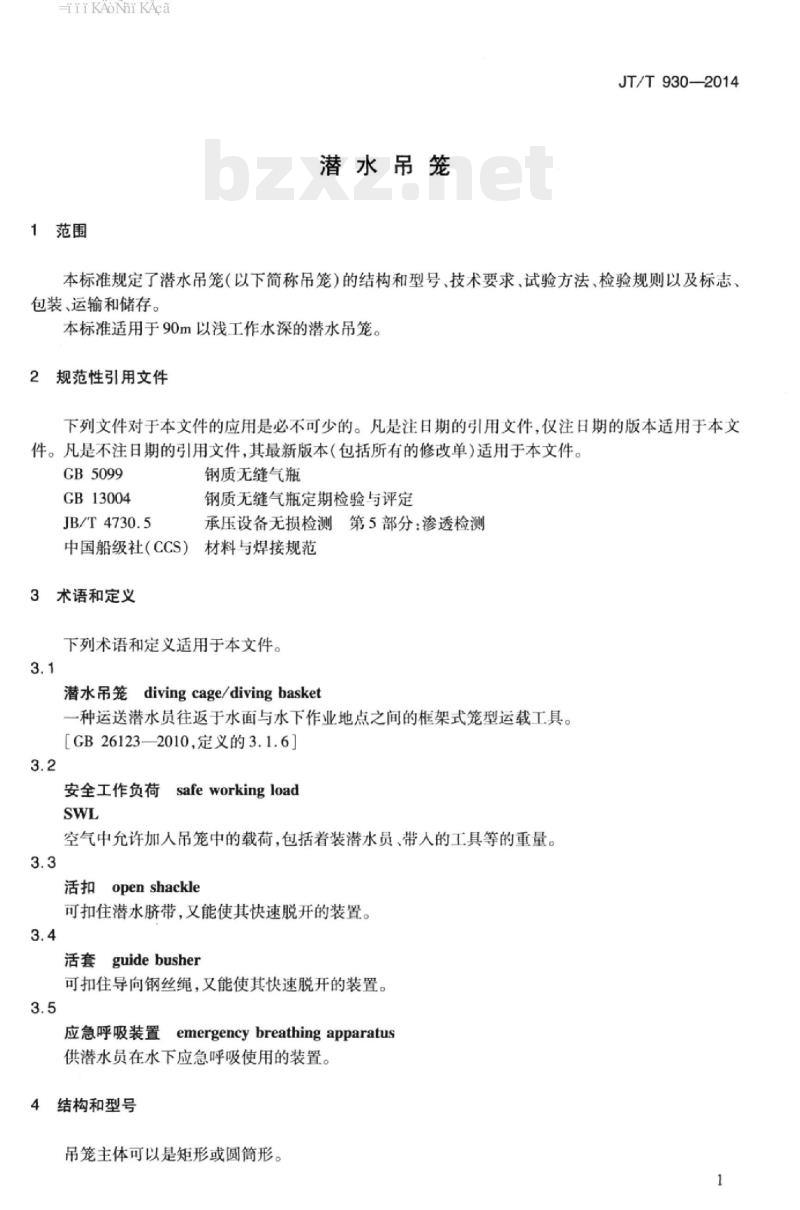

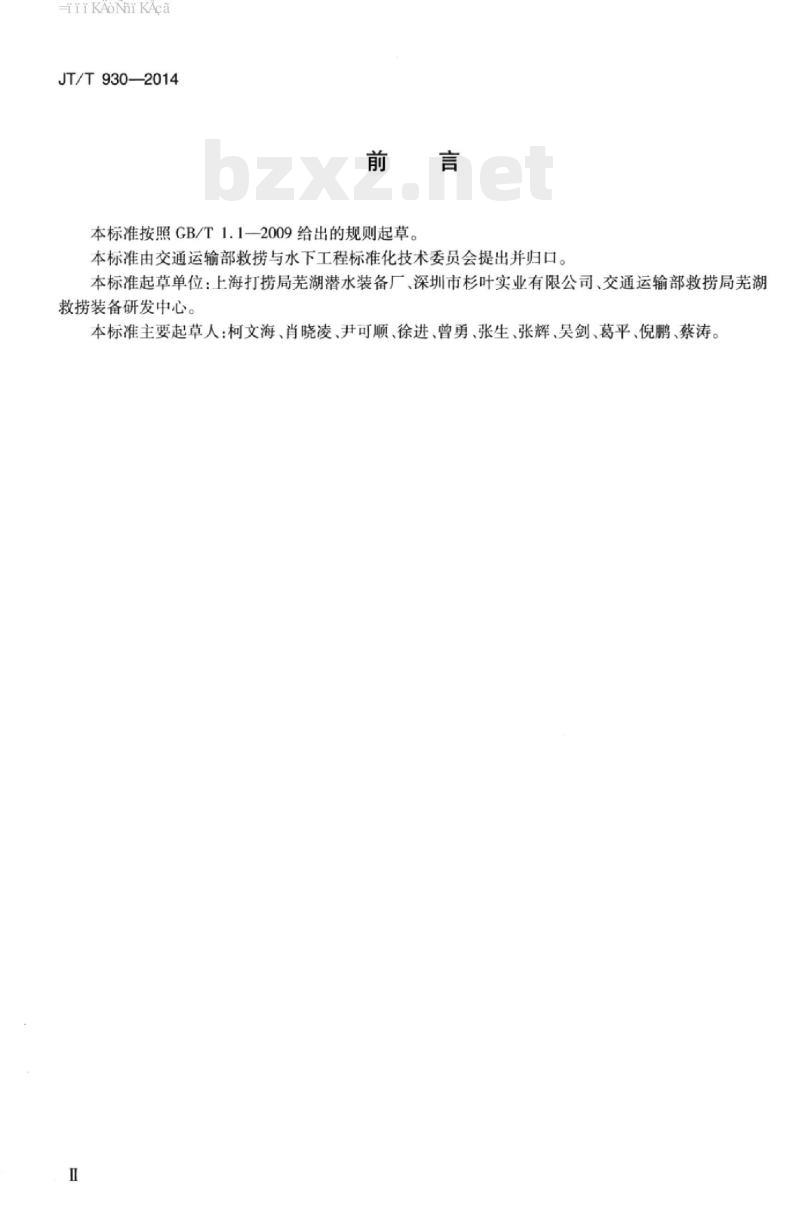

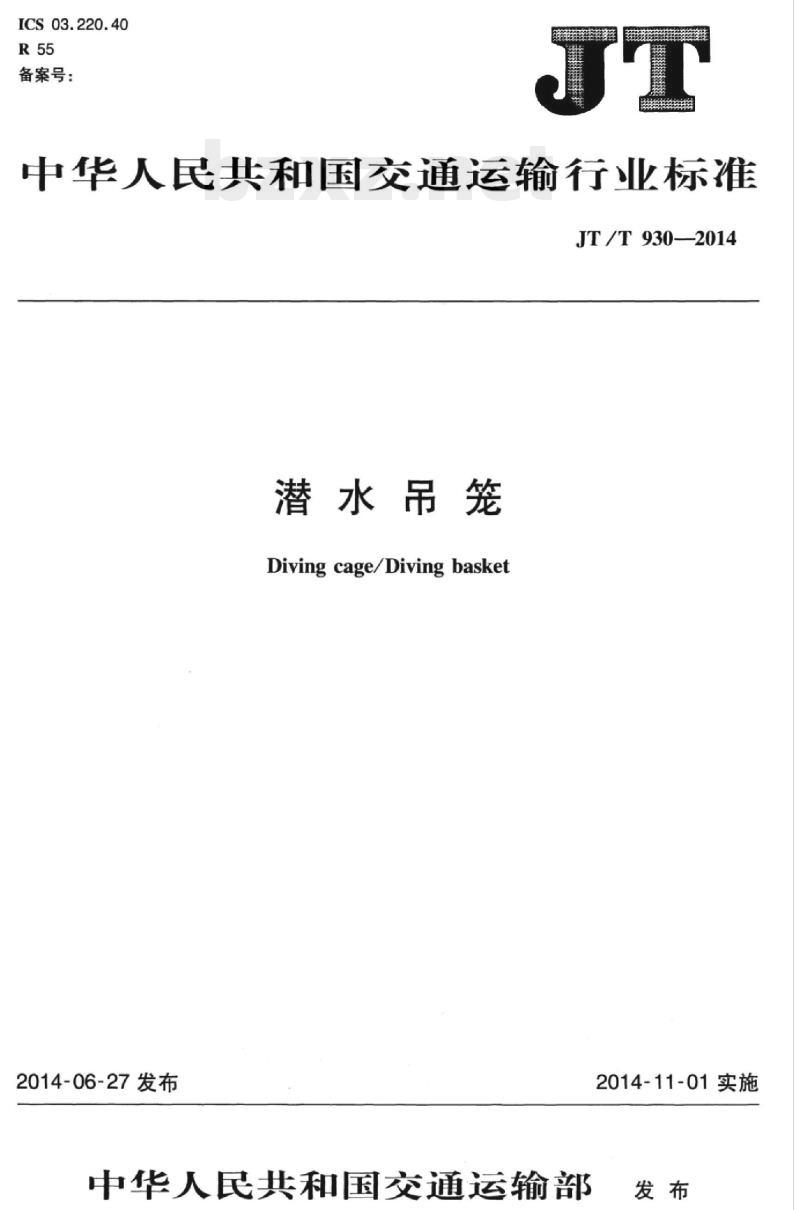

ICS03.220.40 JT/T930—2014 潜水吊笼 Diving cage/Diving basket 2014-06-27发布 中华人民共和国交通运输部 2014-11-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由交通运输部救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：上海打捞局芜湖潜水装备厂、深圳市杉叶实业有限公司、交通运输部救捞局芜湖救捞装备研发中心。 本标准主要起草人：柯文海、肖晓凌、尹可顺、徐进、曾勇、张生、张辉、吴剑、葛平、倪鹏、蔡涛。 1 范围 本标准规定了潜水吊笼（以下简称吊笼）的结构和型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存。本标准适用于90m以浅工作水深的潜水吊笼。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB5099 钢质无缝气瓶 GB13004 钢质无缝气瓶定期检验与评定 JB/T4730.5 承压设备无损检测第5部分：渗透检测 中国船级社（CCS）材料与焊接规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 潜水吊笼 diving cage/diving basket：一种运送潜水员往返于水面与水下作业地点之间的框架式笼型运载工具。[GB26123—2010,定义的3.1.6] 3.2 安全工作负荷 safe working load (SWL)：空气中允许加入吊笼中的载荷，包括着装潜水员、带人的工具等的重量。 3.3 活扣 open shackle：可扣住潜水脐带，又能使其快速脱开的装置。 3.4 活套 guide busher：可扣住导向钢丝绳，又能使其快速脱开的装置。 3.5 应急呼吸装置 emergency breathing apparatus：供潜水员在水下应急呼吸使用的装置。 4 结构和型号 吊笼主体可以是矩形或圆筒形。 产品型号的表示方式如下： DL [改型系列编号] [载人数量] [设计水深] [吊笼代号] [制造厂代号] 其中： - 改型系列编号：一位英文字母（A、B、C）； - 载人数量：一位阿拉伯数字； - 设计水深：单位为米（m），两位阿拉伯数字，不足前面补零； - 吊笼代号； - 制造厂代号：英文字母，字符长度自定。 5 技术要求 5.1 主体构件 5.1.1 主构架为型材焊接结构，材料应选择耐海水腐蚀的不锈钢。 5.1.2 底部的承载面积不少于0.6m²/人，内部空间高度不低于1.9m。 5.1.3 底部、顶部和1m以下周边应为可疏水的网栅结构（人员出入口除外）。顶部和底部的单一网孔透光面积不大于40cm。 5.1.4 吊笼空载时重心高度不得超过总高的1/2，吊起时倾斜角度不得大于5°。 5.1.5 人员出口应设置活动的护栏或护链，外侧应按照载人数量配置可以固定潜水脐带的活扣。吊笼内应设置人员扶手，扶手位置应保证在正常扶握下人体任何部位不会超出吊笼外。 5.1.7 吊笼内应配有用于固定丧失知觉潜水员的装置。 5.1.8 应配置用于穿系导向钢丝绳的活套。该活套应有防止人员意外触到导向钢丝绳的防护装置。 5.1.9 顶部除设置主起吊点外，还应设置与主起吊点等效的备用起吊点。 5.1.10 载人2倍安全工作负荷吊起时，吊笼架体应无永久性变形；吊点和主构架受力焊缝，应按照JB/T4730.5的要求进行100%表面检测，合格级别不低于Ⅱ级。 5.2 应急呼吸装置 5.2.1 应配备应急呼吸装置。应急呼吸装置由气瓶、一级减压器和呼吸器等组成。 5.2.2 气瓶应符合GB5099的要求。用颜色或文字标明呼吸气体种类，并在有效期内的检验印戳，该印戳用小块不同的颜色在显著位置标记。 5.2.3 空气潜水时，气瓶的空气储量人均不少于常压下7m³。 5.2.4 混合气潜水时，气瓶的混合气储量人均不少于常压下9m³，并应配备等量的空气。 5.2.6 每个气瓶应配备压力表、一级减压器、呼吸器或带球阀的供气软管；压力表应在有效的检验周期内。 6 试验方法 6.1 结构尺寸 采用长度计量器具测量吊笼的空间尺寸。 6.2 重心和倾斜角 将吊笼卧置，用平衡法检查重心位置；再利用主起吊点将吊笼吊起，测量吊笼倾斜角度。 6.3 结构和焊缝强度 向吊笼中载人2倍安全工作负荷，分别用主起吊点和备用起吊点将吊笼吊起，静置不少于5min，卸载后检查主构架，并按照JB/T4730.5的方法对吊点的受力焊缝进行检验。 7 检验规则 7.1 检验分类 吊笼的检验包括监督检验和出厂检验。 7.2 监督检验 监督检验委托第三方检验机构进行，经检验合格的产品，应有检验部门核发的检验证书。 7.3 出厂检验 出厂检验由工厂质检部门在产品出厂前进行，经检验合格的产品，应有检验部门出具的产品质量证明书和合格证书。 7.4 检验项目 吊笼的检验项目和顺序见表1： 表1 吊笼的检验项目和顺序 序号 | 检验项目 | 技术要求 | 试验方法 | 监督检验 | 出厂检验 1 | 外形尺寸 | 5.1.2, 5.1.3 | 6.1 | + | ★ 2 | 重心和倾斜角 | 5.1.4 | 6.2 | + | + 3 | 结构和焊缝强度 | 5.1.10 | 6.3 | + | + 注：“+”表示检验；“★”表示产品应逐台进行监督检验和出厂检验。 7.5 取样方法 产品应逐台进行监督检验和出厂检验。 7.6 判定规则 吊笼的全部检验项目符合要求，则判定检验合格；若有不符合要求的项目，允许返修后复验。若复验符合要求，则判定检验合格；若复验不符合要求，则判定检验不合格。 8 标志、包装、运输和储存 8.1 应在显著位置设置铭牌，至少包含以下内容： a) 名称及型号； b) 出厂编号； c) 产品标准； d) 额定承载人数； e) 安全工作负荷； f) 总质量； g) 最大外形尺寸； h) 出厂日期； i) 制造单位。 8.2 出厂时，呼吸装具、随机资料等应单独包装。随机资料应包括产品使用说明书，说明书应包含以下内容： a) 产品名称、型号、标准号； b) 产品的组成和技术参数； c) 操作使用程序和注意事项； d) 维修保养； e) 周期检验，内容和要求按附录A执行。 8.3 运输时，应将本体及其所有的附件，进行有效的固定。 8.4 使用后，应用淡水冲洗吹干后储存，呼吸装具应储存在干燥通风的室内，避免阳光直射。 附录A （规范性附录） 周期检验 A.1 每次使用前对主构架和各吊点的外观进行目视检查，不得有严重锈蚀和变形。 A.2 每次使用前对应急呼吸装置的应急气瓶、管路及接头等的外观进行目视检查，不得有严重锈蚀、泄漏和影响使用的缺陷。 A.3 自前次有效期起，每隔6个月委托有资质的单位对应急呼吸装置的压力表进行校验。 A.4 自出厂之日起，每年至少一次用主起吊点和备用起吊点将吊笼吊起，加入1.25倍安全工作负荷并静置5min，卸载后吊笼架体应无永久性变形，对主构架、吊点的受力焊缝按照JB/T4730.5的要求进行表面检验，合格级别不低于Ⅱ级。 A.5 自出厂之日起，每两年委托有资质的单位，对应急呼吸装置的应急气瓶按GB13004进行一次检验。 参考文献 [1] GB26123—2010 空气潜水安全要求
