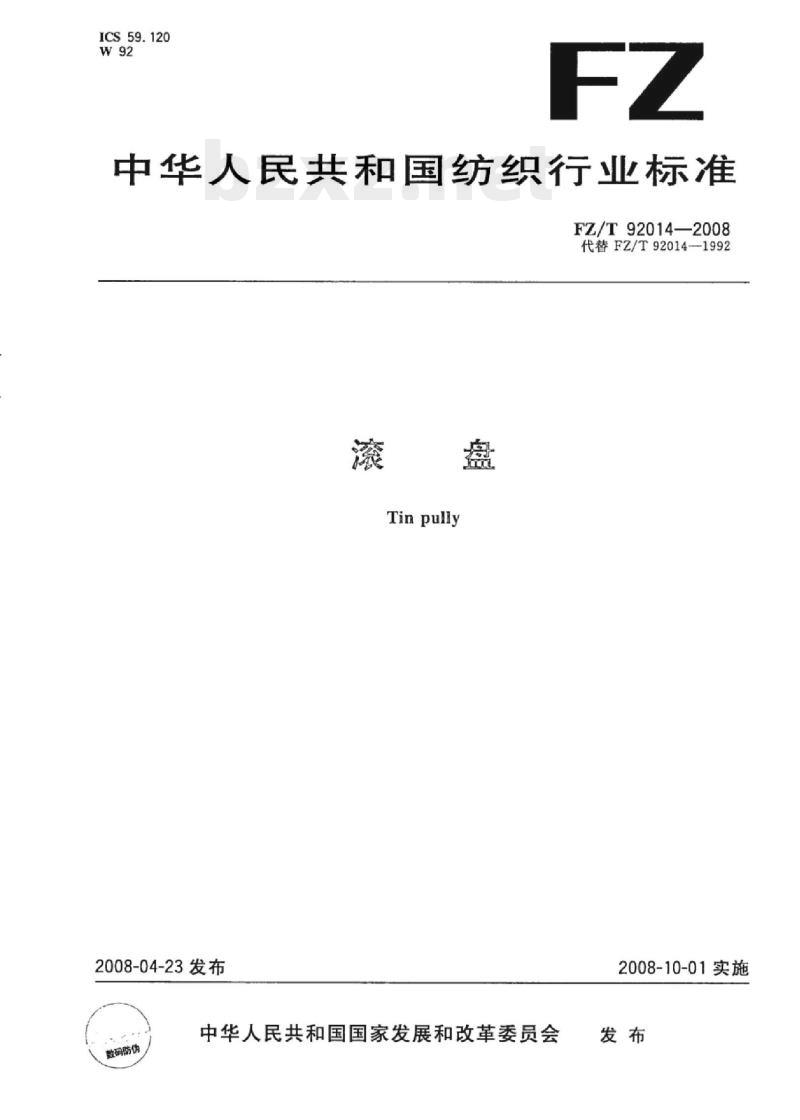

【FZ纺织行业标准】 滚盘

ICS59.120
中华人民共和国纺织行业标准
FZ/T92014—2008
代替FZ/T92014-1992
Tin pully
2008-04-23发布
数码防伪
中华人民共和国国家发展和改革委员会2008-10-01实施

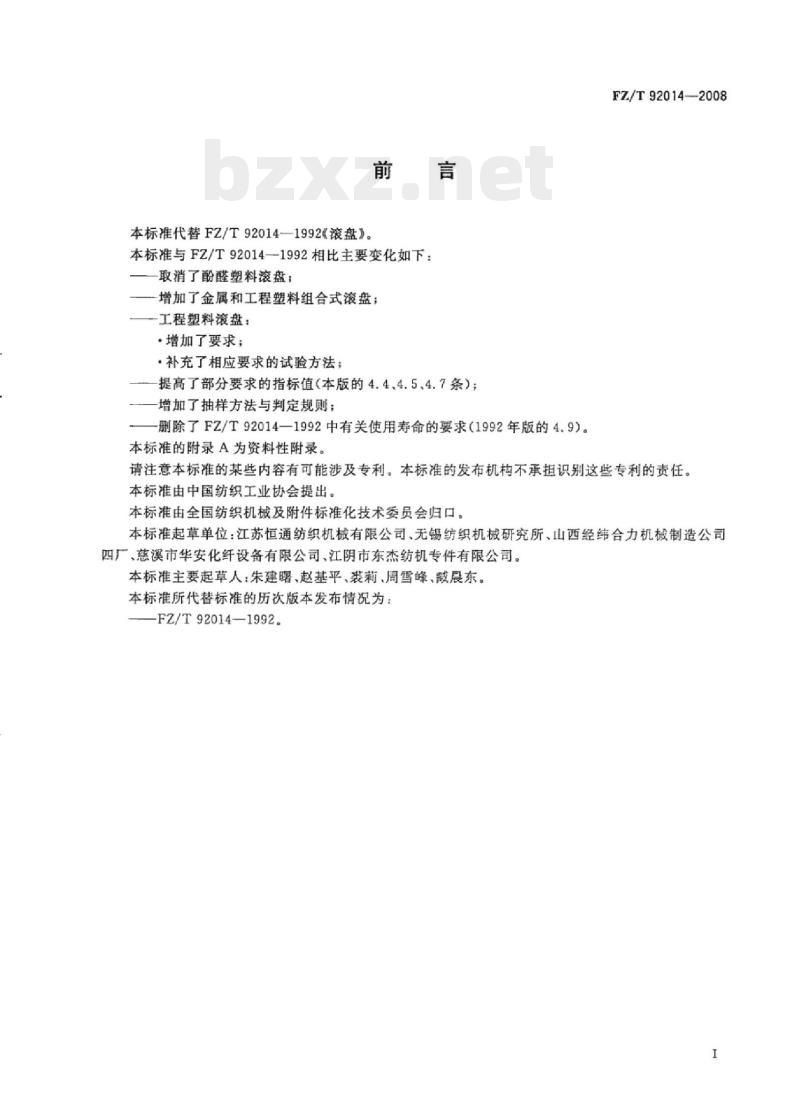

本标准代替FZ/T92014—1992《液盘》。前言
本标准与FZ/T92014—1992相比主要变化如下：取消了酚醛塑料滚盘；
增加了金属和工程塑料组合式滚盘；一工程塑料滚盘：
·增加了要求；
·补充了相应要求的试验方法；提高了部分要求的指标值（本版的4.4、4.5、4.7条）；-增加了抽样方法与判定规则；
删除了FZ/T92014一1992中有关使用寿命的要求（1992年版的4.9）。本标准的附录A为资料性附录。
FZ/T92014—2008
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国纺织工业协会提出。本标准由全国纺织机械及附件标准化技术委员会归口。本标准起草单位：江苏恒通纺织机械有限公司、无锡纺织机械研究所、山西经纬合力机械制造公司四厂、慈溪市华安化纤设备有限公司、江阴市东杰纺机专件有限公司。本标准主要起草人：朱建曙、赵基平、裘莉、周雪峰、藏晨东。本标准所代替标准的历次版本发布情况为：FZ/T92014—1992。

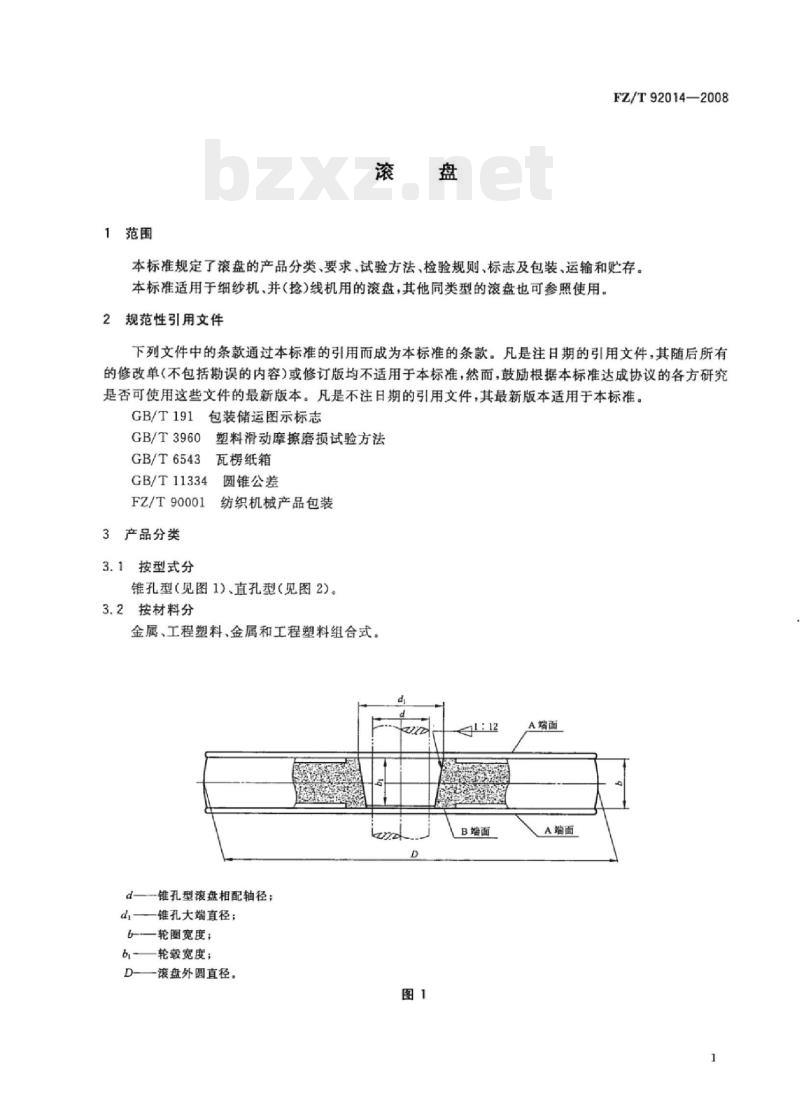

1范围
FZ/T92014—2008
本标准规定了滚盘的产品分类、要求、试验方法、检验规则、标志及包装、运输和贮存。本标准适用于细纱机、并（抢）线机用的滚盘，其他同类型的滚盘也可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T3960塑料滑动摩擦磨损试验方法GB/T6543
GB/T11334
FZ/T90001
3产品分类
3.1按型式分
瓦楞纸箱
圆锥公差
纺织机械产品包装
锥孔型（见图1）、直孔型（见图2）。3.2按材料分
金属、工程塑料、金属和工程塑料组合式。22
d——锥孔型滚盘相配轴径；
di—锥孔大端直径；
6—轮圈宽度；
轮毂宽度；
一滚盘外圆直径。
1：12
B端面
A端面
A蜡面
FZ/T92014—2008

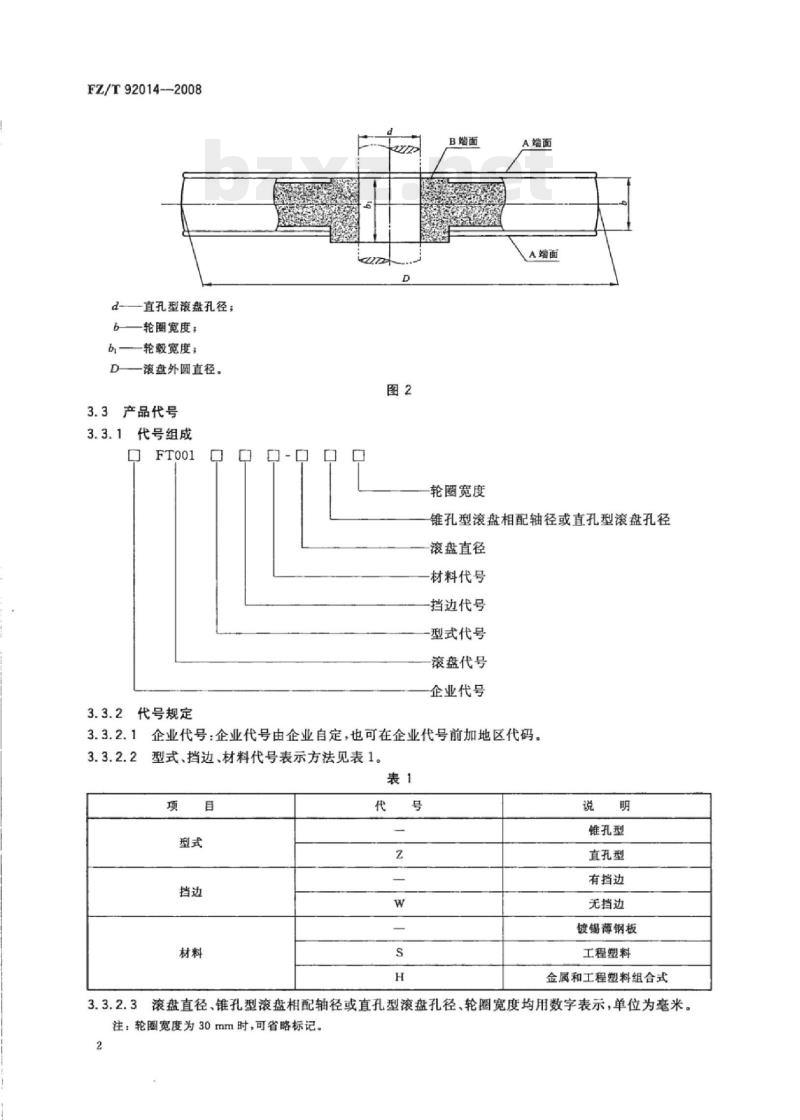

d-—直孔型滚盘孔径：
b轮圈宽度：
b——轮毂宽度：
一液盘外圆直径。
3.3产品代号
3.3.1代号组成
3.3.2代号规定
B端面
轮圈宽度
A端面
A端面
锥孔型滚盘相配轴径或直孔型滚盘孔径滚盘直径
材料代号
挡边代号
-型式代号
滚盘代号
企业代号
3.3.2.1企业代号：企业代号由企业自定，也可在企业代号前加地区代码。3.3.2.2
型式，挡边、材料代号表示方法见表1。表1
锥孔型
直孔型
有挡边
无挡边
镀锡薄钢板
工程塑料
金属和工程塑料组合式
3.3.2.3滚盘直径、锥孔型滚盘相配轴径或直孔型滚盘孔径、轮圈宽度均用数字表示，单位为毫米。注：轮圈宽度为30mm时，可省略标记。2

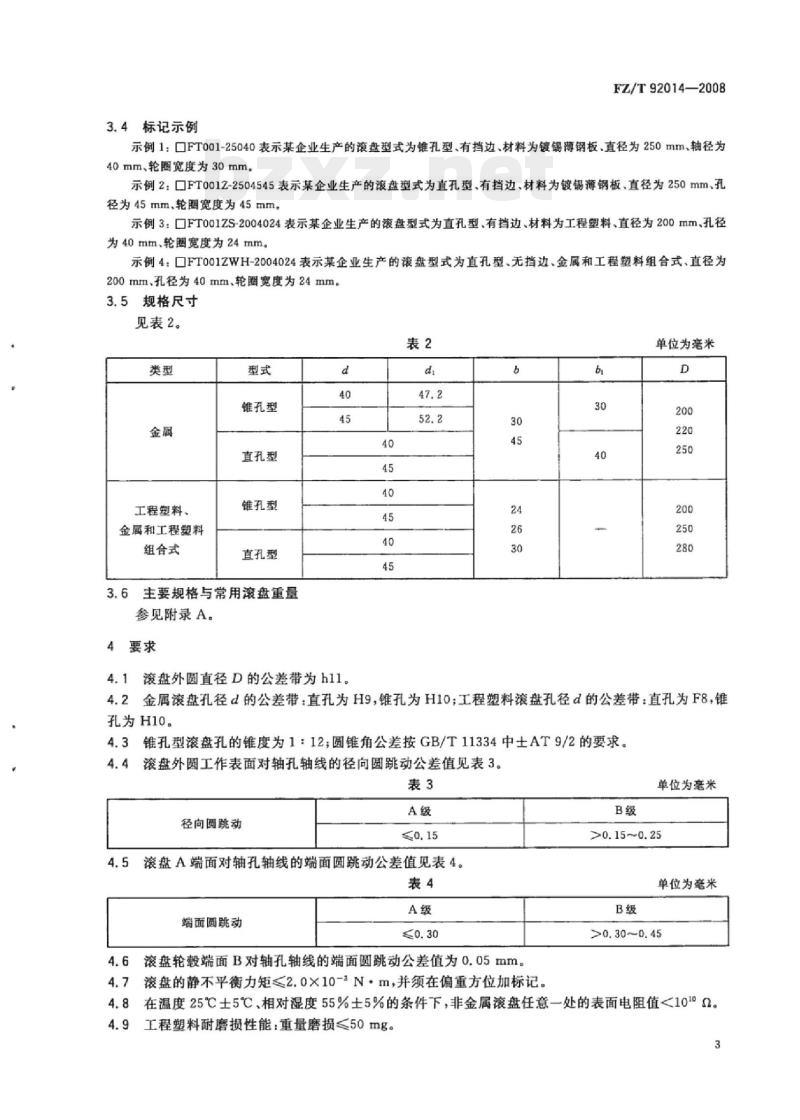

3.4标记示例
FZ/T92014—2008
示例1：口FT001-25040表示某企业生产的滚盘型式为锥孔型、有挡边、材料为镀锡薄钢板、直径为250mm.轴径为40mm，轮圈宽度为30mm。
示例2：口FT001Z-2504545表示某企业生产的液盘型式为直孔型、有挡边、材料为镀锡薄钢板、直径为250mm、孔径为45mm、轮圈宽度为45mm。
示例3：口FT001ZS-2004024表示某企业生产的液盘型式为直孔型、有挡边、材料为工程塑料、直径为200mm.孔径为40mm，轮圈宽度为24mm。
示例4：口FT001ZWH-2004024表示某企业生产的滚盘型式为直孔型、无挡边、金属和工程塑料组合式、直径为200mm，孔径为40mm、轮圈宽度为24mm。3.5规格尺寸
见表2。
工程塑料、
金属和工程塑料
组合式
锥孔型
直孔型
锥孔型
直孔型
3.6主要规格与常用滚盘重量
参见附录A。
4要求
4.1滚盘外圆直径D的公差带为h11。40
单位为毫米
4.2金属滚盘孔径d的公差带：直孔为H9，锥孔为H10；工程塑料滚盘孔径d的公差带：直孔为F8，锥孔为H10。
4.3锥孔型滚盘孔的锥度为1：12；圆锥角公差按GB/T11334中士AT9/2的要求。滚盘外圆工作表面对轴孔轴线的径向圆跳动公差值见表3。4.4
径向圆跳动
4.5滚盘A端面对轴孔轴线的端面圆跳动公差值见表4。表4
端面圆跳动
4.6滚盘轮毂端面B对轴孔轴线的端面圆跳动公差值为0.05mm。4.7滚盘的静不平衡力矩≤2.0×10-3N·m，并须在偏重方位加标记。B级
单位为毫米
>0.15~0.25免费标准下载网bzxz
单位为旁米
>0.30~0.45
4.8在温度25℃士5℃、相对湿度55%土5%的条件下，非金属滚盘任意一处的表面电阻值<101°2。4.9
工程塑料耐磨损性能：重量磨损≤50mg。3
FZ/T92014—2008
4.10滚盘表面应光洁平整，不允许有毛刺、刻痕、凹陷等缺陷。5试验方法
5.1滚盘外径尺寸(4.1)用通用量具测量。5.2滚盘孔径尺寸（4.2)用专用量具测量。5.3锥孔型滚盘孔的锥度（4.3)用圆锥量规、专用涂料进行测量，接触面积≥70%。5.4滚盘外圆工作表面的径向圆跳动（4.4）以专用心轴支承，用百分表测量（轮圈中间部位）。5.5滚盘端面园跳动（4.5.4.6），以专用心轴支承，用百分表测量指定端面的端面圆跳动。5.6滚盘的静不平衡力矩（4.7)用专用心轴、支架、配重物、天平等工具测量。5.7非金属滚盘的表面电阻（4.8)用高阻仪测量。5.8工程塑料耐磨损性能（4.9)按照GB/T3960的规定进行检验。滚盘表面质量（4.10)用目测检验，并用回丝拭措，不得挂回丝。5.9
6检验规则
6.1出厂检验
6.1.1产品需经制造厂质量检查部门按本标准的规定进行检验，检验合格后方能出厂，并附有产品合格证。
6.1.2检验项目：4.1~4.8、4.106.2型式检验
产品在下列情况之一时，应进行型式检验：a)
新产品定型鉴定时；
正常生产后，如原材料、生产工艺有重大改变可能影响产品性能时；b)
产品停产一年以上恢复生产时；第三方检验机构进行质量检验时。d)
6.2.2检验项目：第4章。
6.3抽样方法和判定规则
按简单随机抽样法从检验批中抽取滚盘作为样本。检验项目、样本数、合格率见表5。表5
检验项目
滚盘外圆直径
滚盘孔径
锥孔型滚盘孔的锥度
滚盘外圆表面对轴孔轴线的径向圆跳动滚盘A端面对轴孔轴线的端面圆跳动滚盘轮毂端面B对轴孔轴线的端面圆跳动滚盘的静不平衡力矩
滚盘表面质量
工程塑料滚盘任意一处的表面电阻工程塑料滚盘耐磨性能
样本数/套
单项合格率/%
≥100
总项次合格率/%
FZ/T92014—2008
3判定规则
6.3.3.1样本经检验，检验项目的总项次合格率及各单项合格率均达到要求，方可判定该批产品符合标准要求。
6.3.3.24.4、4.5达A级指标，其余达合格率指标，方可判定该批产品符合标准A级要求。34.4、4.5中任一条达B级指标，其余达合格率指标，方可判定该批产品符合标准B级要求。6.3.3.3
7标志
滚盘应有制造厂标记。
包装、运输、贮存
滚盘包装按GB/T6543或FZ/T90001的规定8.1
包装贮运图示标志按GB/T191的规定。8.2
滚盘在运输中按规定的朝向放置，不得倾倒或改变方向。8.3
滚盘自出厂之日起，在良好的防雨及通风贮存条件下，包装箱内的滚盘防锈蚀有效期为一年。8.4
FZ/T92014—2008
主要规格见表A.1。
FT001-20040
FT001-20045
FT001-22040
FT001-22045
FT001-25040
FT001-25045
FT001-2504045
FT001Z-20040
FT001Z-20045
FT001Z-22040
FT001Z-22045
FT001Z-25040
FT001ZS-20040
FT001ZS-20045
FT001ZS-25040
FT001ZS-25045
FT001ZH-20040
FT001ZH-20045
FT001ZH-25040
FT001ZH-25045
附录A
（资料性附录）
主要规格与常用滚盘重量
单位为毫米
注：轴径为40mm，推荐使用锥形衬套A2309，锁紧螺母KM09，锁紧垫圈MB09；轴径为45mm，推荐使用锥形衬套A2310，锁紧螺母KM10，锁紧垫圈MB10。常用滚盘重量参照表A.2。
FT001-25040
FT001ZS-25040
单位为千克
FT001ZH-25040
