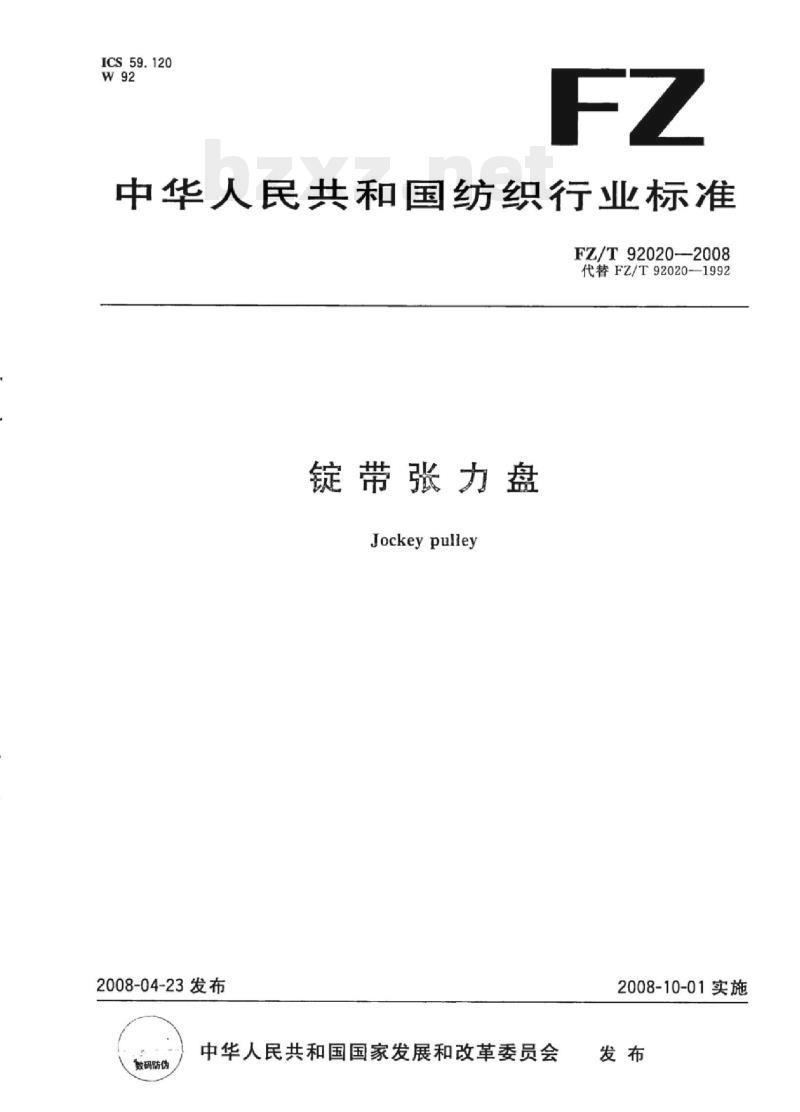

【FZ纺织行业标准】 锭带张力盘

ICS59.120
中华人民共和国纺织行业标准
FZ/T92020-—2008
代替FZ/T92020-—1992
锭带张力盘
Jockeypulley
2008-04-23发布
数码防伪
中华人民共和国国家发展和改革委员会2008-10-01实施

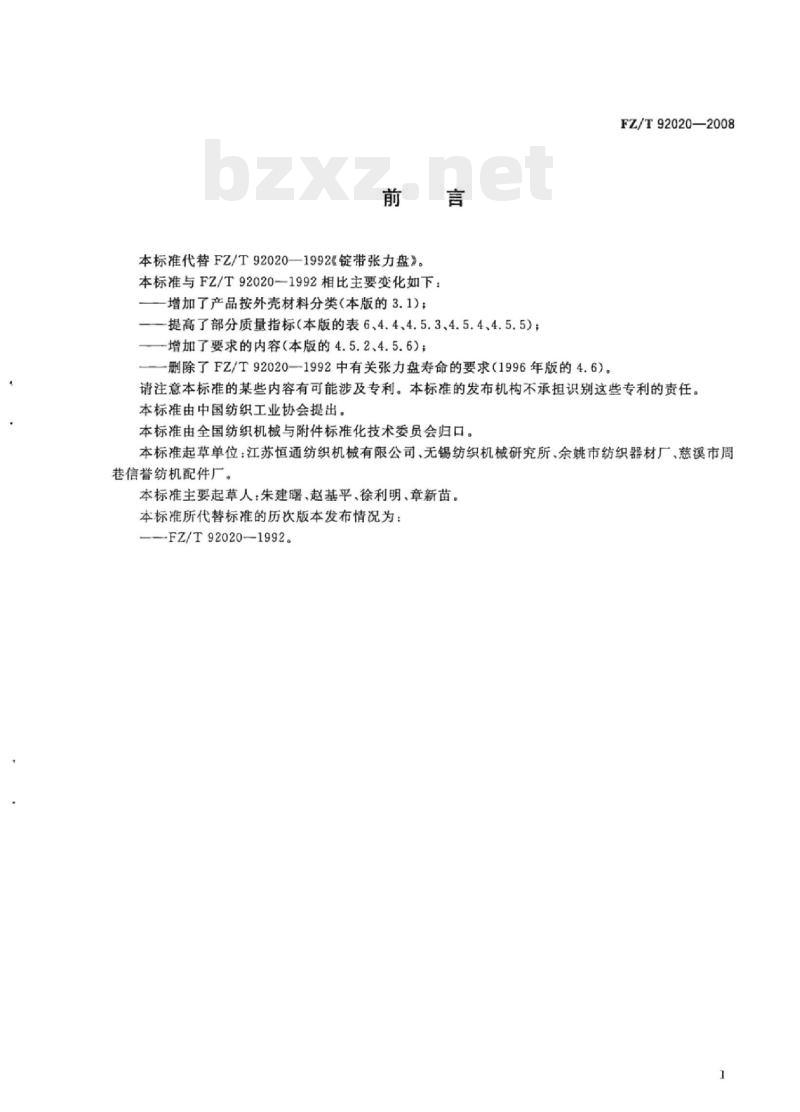

本标准代替FZ/T92020—1992《锭带张力盘》。本标准与FZ/T92020-1992相比主要变化如下：一增加了产品按外壳材料分类（本版的3.1)；提高了部分质量指标（本版的表6、4.4、4.5.3、4.5.4、4.5.5)；-增加了要求的内容（本版的4.5.2、4.5.6)；一删除了FZ/T92020—1992中有关张力盘寿命的要求（1996年版的4.6）。FZ/T92020—2008
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：江苏恒通纺织机械有限公司、无锡纺织机械研究所、余姚市纺织器材厂，慈溪市周巷信誉纺机配件厂。
本标准主要起草人：朱建曙、赵基平、徐利明、章新苗。本标准所代替标准的历次版本发布情况为：FZ/T92020-1992。

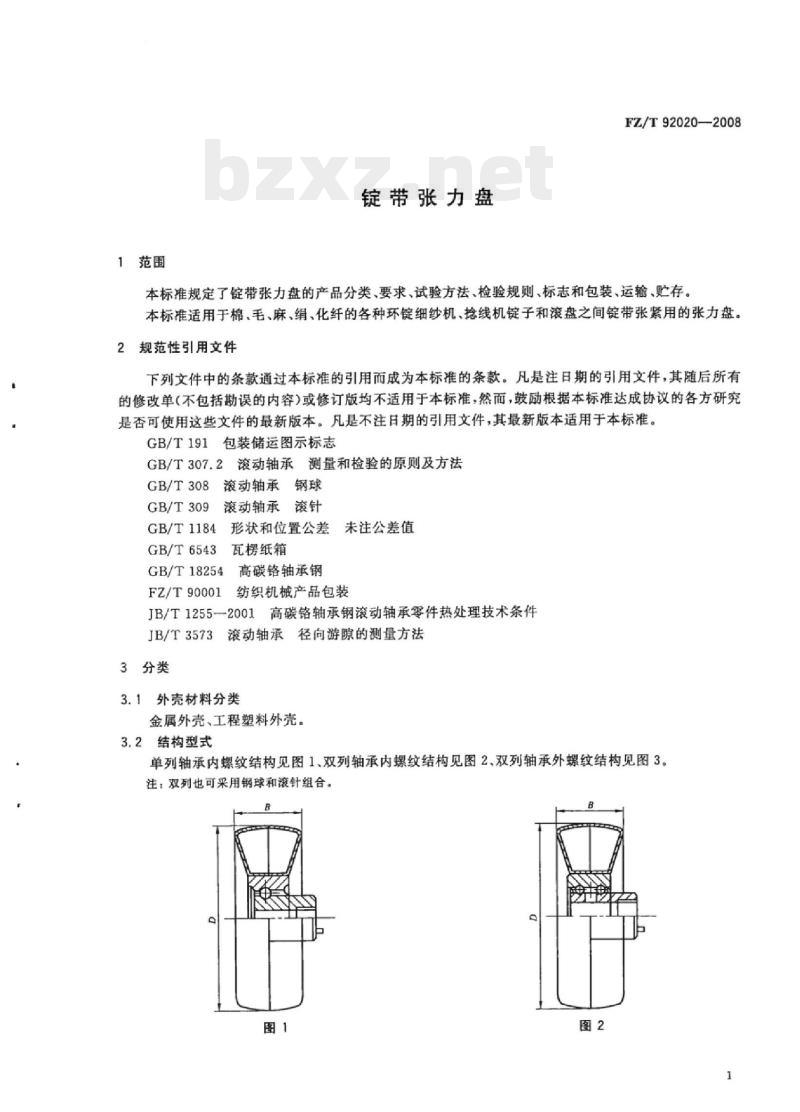

1范围
锭带张力盘
FZ/T92020—2008
本标准规定了锭带张力盘的产品分类、要求、试验方法、检验规则、标志和包装、运输、贮存。本标准适用于棉、毛、麻、绢、化纤的各种环锭细纱机、抢线机锭子和滚盘之间锭带张紧用的张力盘。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T307.2滚动轴承测量和检验的原则及方法GB/T308滚动轴承钢球
GB/T309滚动轴承滚针
GB/T1184形状和位置公差未注公差值GB/T6543
瓦楞纸箱
GB/T18254
FZ/T90001
高碳铬轴承钢
纺织机械产品包装
JB/T1255一2001高碳铬轴承钢滚动轴承零件热处理技术条件JB/T3573滚动轴承径向游隙的测量方法3分类
3.1外壳材料分类
金属外壳、工程塑料外壳。
3.2结构型式
单列轴承内螺纹结构见图1、双列轴承内螺纹结构见图2、双列轴承外螺纹结构见图3。注：双列也可采用钢球和滚针组合。图1
FZ/T92020—2008

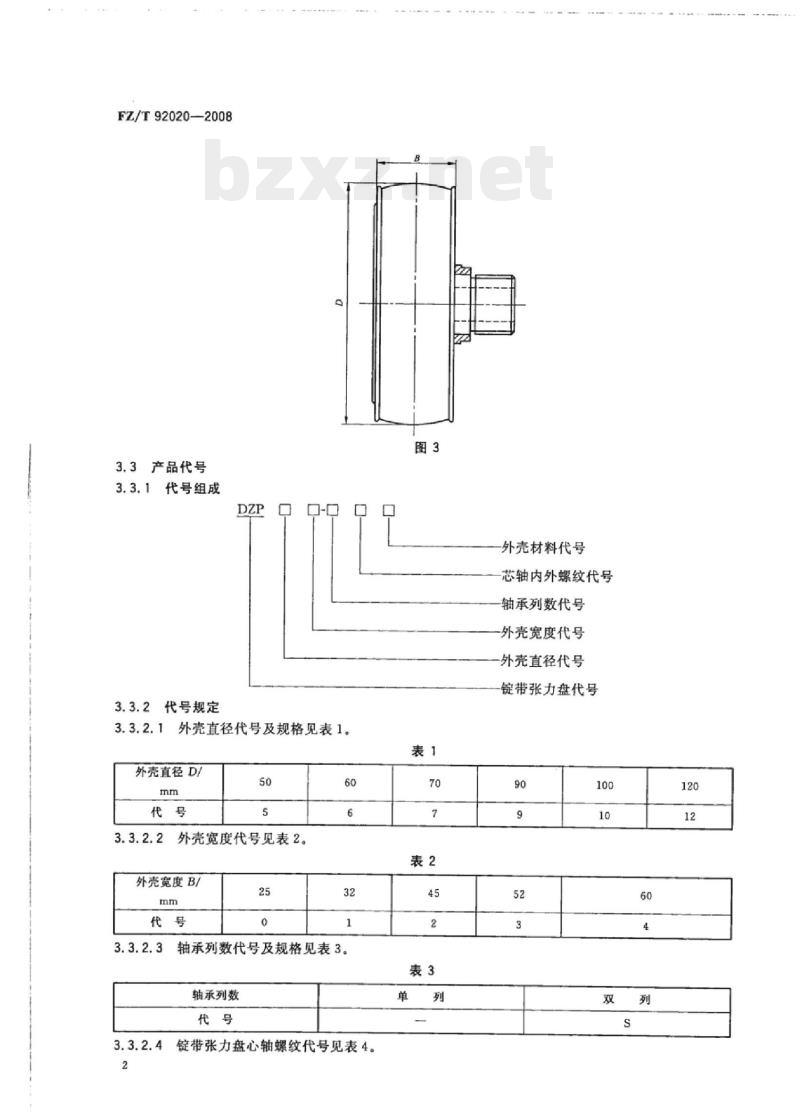

3.3产品代号
3.3.1代号组成
3.3.2代号规定
口-口
3.3.2.1外壳直径代号及规格见表1。外壳直径D/
3.3.2.2外壳宽度代号见表2。
外壳宽度B/
3.3.2.3轴承列数代号及规格见表3。轴承列数
锭带张力盘心轴螺纹代号见表4。2
外壳材料代号
芯轴内外螺纹代号
轴承列数代号
-外壳宽度代号
外壳直径代号
锭带张力盘代号
芯轴螺纹

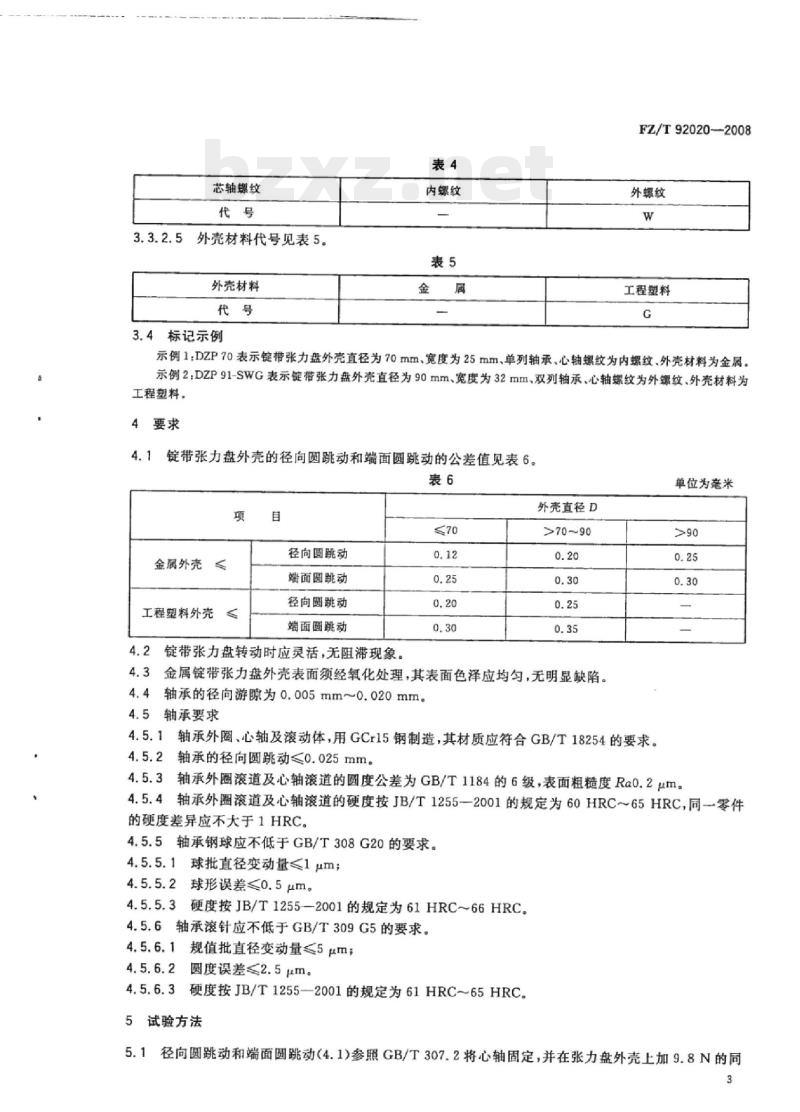

外壳材料代号见表5。
外壳材料
3.4标记示例
内螺纹
FZ/T92020—2008
外螺纹
工程塑料
示例1:DZP70表示锭带张力盘外壳直径为70mm、宽度为25mm、单列轴承、心轴螺纹为内螺纹、外壳材料为金属。示例2：DZP91-SWG表示锭带张力盘外壳直径为90mm、宽度为32mm、双列轴承、心轴螺纹为外螺纹、外壳材料为工程塑料。
锭带张力盘外壳的径向圆跳动和端面圆跳动的公差值见表6。表6
金属外壳≤
工程塑料外壳
径向圆跳动
端面圆跳动
径向圆跳动
端面圆跳动
锭带张力盘转动时应灵活，无阻滞现象。4.2
外壳直径D
>70~90
金属锭带张力盘外壳表面须经氧化处理，其表面色泽应均匀，无明显缺陷。轴承的径向游隙为0.005mm~0.020mm。4.4
4.5轴承要求
4.5.1轴承外圈、心轴及滚动体，用GCr15钢制造，其材质应符合GB/T18254的要求。4.5.2轴承的径向圆跳动≤0.025mm。单位为毫米
4.5.3轴承外圈滚道及心轴滚道的圆度公差为GB/T1184的6级，表面粗糙度Ra0.2μm。4.5.4轴承外圈滚道及心轴滚道的硬度按JB/T1255一2001的规定为60HRC～65HRC，同一零件的硬度差异应不大于1HRC。
4.5.5轴承钢球应不低于GB/T308G20的要求。4.5.5.1球批直径变动量≤1uμm；4.5.5.2球形误差<0.5μm。
硬度按JB/T1255—2001的规定为61HRC～66HRC。4.5.5.3
4.5.6轴承滚针应不低于GB/T309G5的要求。4.5.6.1规值批直径变动量≤5μm；4.5.6.2
圆度误差≤2.5μm。
硬度按JB/T1255--2001的规定为61HRC～65HRC。试验方法
径向圆跳动和端面圆跳动（4.1)参照GB/T307.2将心轴固定，并在张力盘外壳上加9.8N的同5.1
FZ/T92020—2008
轴负荷，转动外壳，用百分表的平测头分别测量其径向圆跳动和端面圆跳动（见图4）。测量负荷
专用夹具
5.2锭带张力盘灵活性（4.2)，用手握住心轴，转动外壳，以手感检查。5.3锭带张力盘外观质量（4.3)用目测检查。5.4轴承的径向游隙（4.4)用径向游隙仪按JB/T3573的规定测量。5.5轴承相关零件的材质（4.5.1)按GB/T18254的要求检查。5.6轴承径向圆跳动（4.5.2），参照GB/T307.2将心轴固定，千分表测头置于轴承外圈，转动外圈，该读数值为测量值。
5.7轴承外圈滚道及心轴滚道的圆度（4.5.3)用圆度仪测量，表面粗糙度（4.5.3)用粗糙度仪测量。5.8轴承外圈滚道及心轴滚道的硬度及同一零件硬度的均匀性（4.5.4)，现场抽取备装的轴承外圈、心轴，用硬度计按JB/T1255一2001的要求进行检查。5.9轴承钢球批直径变动量（4.5.5.1）、球形误差（4.5.5.2）、硬度（4.5.5.3），现场抽取备装钢球，按GB/T308的有关规定检查。
5.10轴承滚针规值批直径变动量（4.5.6.1)、圆度误差（4.5.6.2）、硬度（4.5.6.3），现场抽取备装滚针，按GB/T309的有关规定检查。6检验规则
6.1出厂检验
6.1.1产品需经制造厂质量检查部门按本标准的规定进行检验，检验合格后方能出厂，并附有产品合格证。
6.1.2检验项目：4.1~4.4。
6.2型式检验
6.2.1产品在下列情况之一时，应进行型式检验：a)
新产品定型鉴定时；
正常生产后，如原材料、生产工艺有重大改变可能影响产品性能时；c）产品停产一年以上恢复生产时；d）第三方检验机构进行质量检验时。6.2.2检验项目：第4章。下载标准就来标准下载网
6.3抽样方法和判定规则
6.3.1按简单随机抽样法从检验批中抽取锭带张力盘作为样本。6.3.2检验项目、样本数、合格率见表7。序号
检验项目
锭带张力盘外壳径向圆跳动
锭带张力盘外壳端面圆跳动
锭带张力盘转动灵活性
锭带张力盘外观质盘
轴承径向游隙
轴承径向圆跳动
轴承外圈滚道圆度公差值、表面粗糙度、硬度心轴滚道圆度公差值、表面粗糙度、硬度钢球球批直径变动量
钢球球形误差
钢球硬度
滚针规值批直径变动量
滚针圆度误差
滚针硬度
轴承材料
样本数
各5件
各5件
注：在检查钢球、滚针要求时，现场抽取批钢球、滚针样本数不小于50粒。6.3.3判定规则：
单项合格率
≥95%
≥95%
≥90%
≥95%
FZ/T92020—2008
总项次合格率
≥96%
样本经检验，检验项目的总项次合格率及各单项合格率均达到要求，方可判定该批产品符合标准要求。
7标志
产品外壳端面应有制造厂标记。8包装、运输、贮存
8.1产品的包装应按GB/T6543或FZ/T90001的规定。8.2包装储运图示标志按GB/T191的规定。8.3产品在运输过程中，包装箱应按规定的朝向放置，不得倾斜或改变方向。8.4产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的零件防潮、防锈有效期为一年。FZ/T92020-2008
中华人民共和国纺织
行业标准
锭带张力盘
FZ/T92020—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2008年6月第一次印刷
2008年6月第一版
书号：155066·2-18843
如有印装差错
定价14.00
由本社发行中心调换
侵权必究
版权专有1
举报电话：010)68533533
