【FZ纺织行业标准】 锦纶6弹力丝

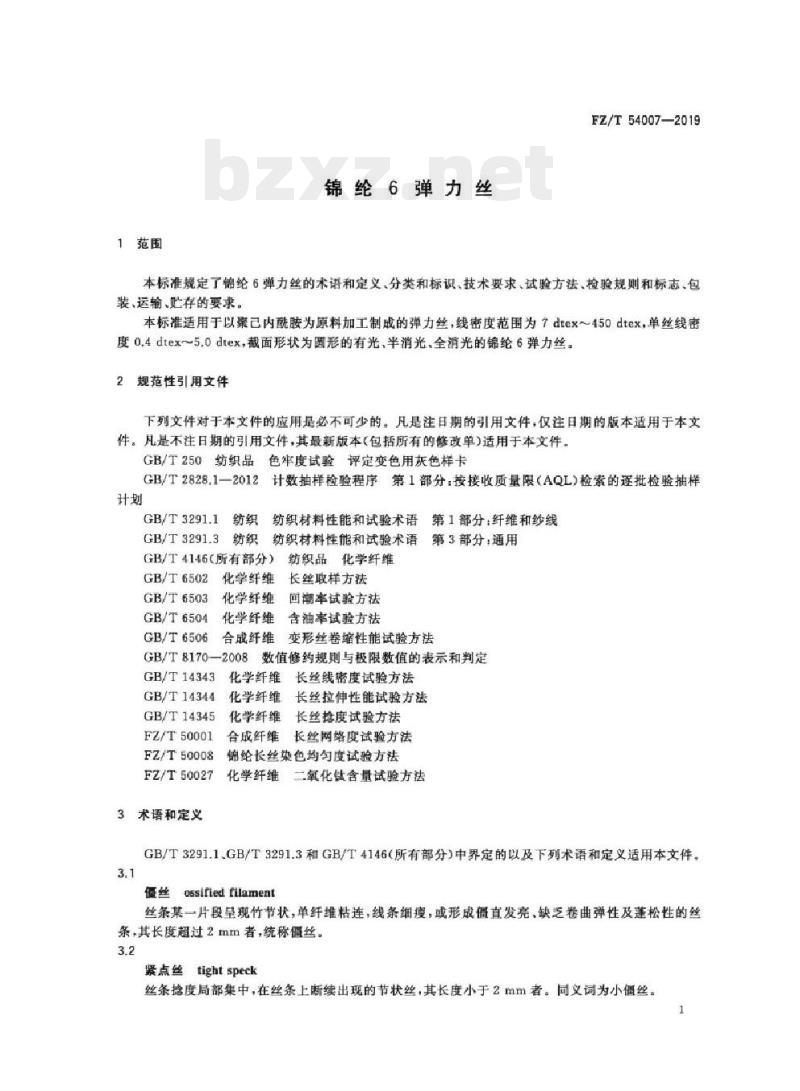

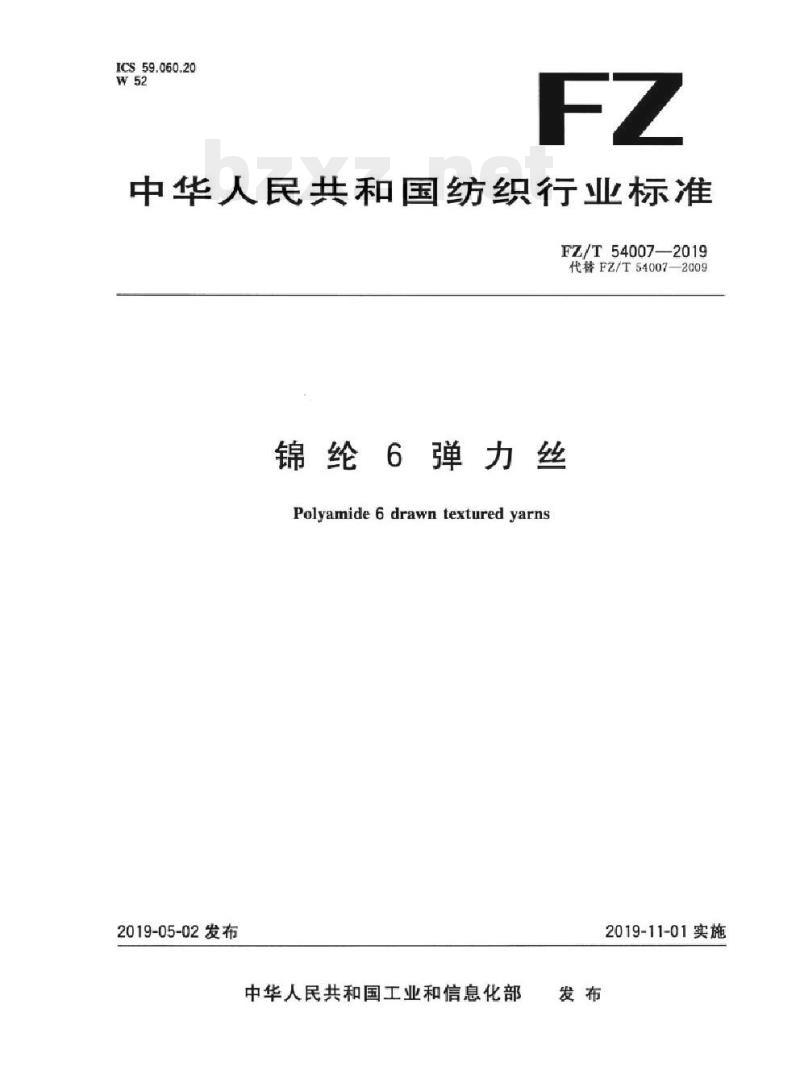

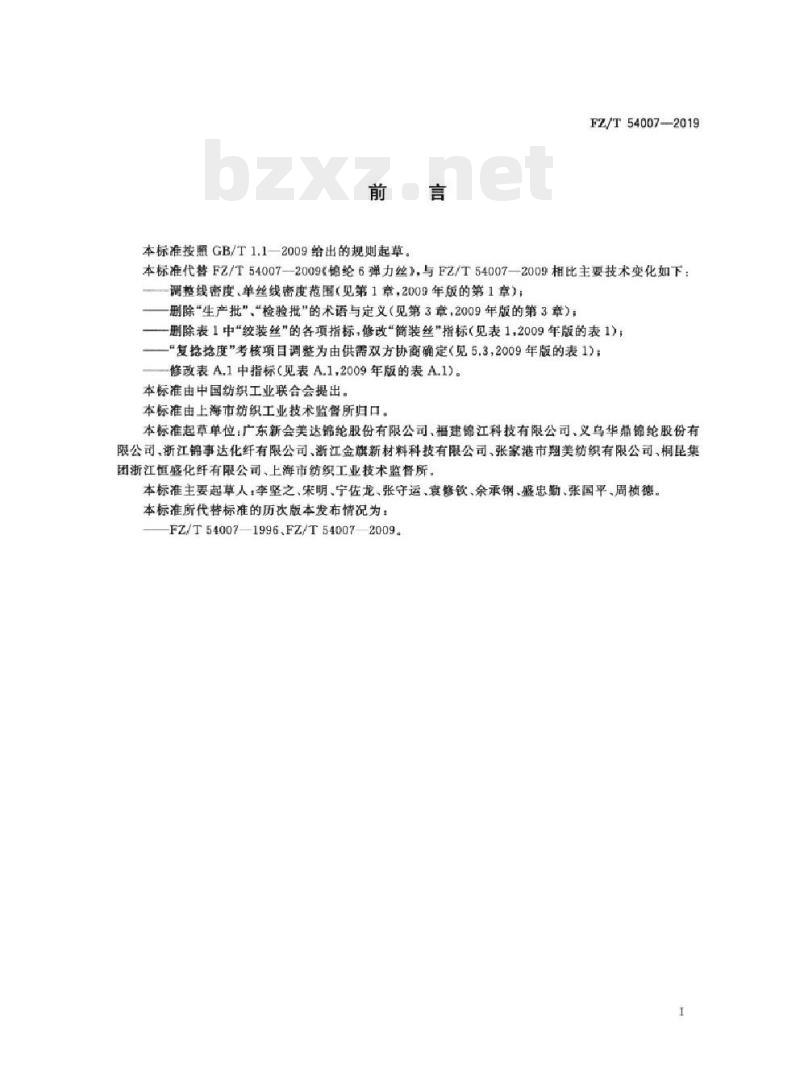

中华人民共和国纺织行业标准 FZ/T 54007—2019 代替 FZ/T 54007—2009 锦纶6弹力丝 Polyamide 6 drawn textured yarns 2019-05-02 发布 中华人民共和国工业和信息化部 2019-11-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 54007—2009《锦纶6弹力丝》，与 FZ/T 54007—2009 相比主要技术变化如下：调整线密度，单丝线密度范围（见第1章，2009年版的第1章）；删除“生产批”、“检验批”的术语与定义（见第3章，2009年版的第3章）；删除表1中“绞装丝”的各项指标，修改“单丝”指标（见表1，2009年版的表1）；“复捻度”考核项目调整为由供需双方协商确定（见5.3，2009年版的表1）；修改表A.1中指标（见表A.1，2009年版的表A.1）。 本标准由中国纺织工业联合会提出，本标准由上海市纺织工业技术监督所归口。 本标准起草单位：广东新会美达锦纶股份有限公司、福建锦江科技有限公司、义乌华鼎锦纶股份有限公司、断江锦事达化纤有限公司、浙江金旗新材料科技有限公司、张家港市翔美纺织有限公司、桐昆集团浙江恒盛化纤有限公司、上海市纺织工业技术监督所。 本标准主要起草人：李坚之、宋明、宁佐龙、张守运、袁修钦、余承钢、盛忠勤、张国平、周祯德。 本标准所代替标准的历次版本发布情况为：FZ/T 54007—1996、FZ/T 54007—2009。 1 范围 本标准规定了锦纶6弹力丝的术语和定义、分类和标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于以己内酰胺为原料加工制成的弹力丝，线密度范围为 7dtex～450dtex，单丝线密度 0.4dtex～5.0dtex，形状为圆形的有光、半消光、全消光的锦纶6弹力丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250 纺织品色牢度试验评定 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146 纺织品化学纤维 GB/T 6502 化学纤维 长丝取样方法 GB/T 6503 化学纤维 回潮率试验方法 GB/T 6504 化学纤维 含油率试验方法 GB/T 6506 化学纤维 变形丝卷缩性能试验方法 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 GB/T 14344 化学纤维 长丝拉伸性能试验方法 GB/T 14345 化学纤维 长丝搭度试验方法 GB/T 14344 化学纤维 长丝网络度试验方法 FZ/T 50001 锦纶长丝染色均匀度试验方法 FZ/T 50008 二氧化钛含量试验方法 FZ/T 50027 化学纤维 3 术语和定义 GB/T 3291.1、GB/T 3291.3和 GB/T 4146（所有部分）中界定的以及下列术语和定义适用本文件。 3.1 僵丝 (ossified filament)：丝条某一片段呈现竹节状，单纤维粘理由，线条细瘦，或形成僵直发亮、缺乏卷曲弹性及蓬松性的丝条，其长度超过 2mm 者，统称僵丝。 3.2 紧点丝 (tight speck)：丝条搭度局部集中，在丝条上断续出现的节状丝，其长度小于 2mm 者。同义词为小僵丝。 4 分类和标识 4.1 按生产时二氧化钛含量不同，产品可分为有光丝、半消光丝、全消光丝。 4.2 产品规格以丝线密度 (dtex) 和根数 (f) 标识。示例1：78dtex/48f；示例2：合股丝表示法 78dtex/48f×2。 4.3 产品标识应包含：规格、光泽、产品名称或批号等信息，以有效区分。 5 技术要求 5.1 产品等级：产品等级分为优等品 (AA)、一等品 (A)、合格品 (B) 三个等级。 5.2 物理性能和染色性能：项目和指标见表 1。 表 1 锦纶6弹力丝性能项目和指标 | 指标项目 | 规格/条件 | 优等品 (AA) | 一等品 (A) | 合格品 (B) | | :--- | :--- | :--- | :--- | :--- | | 线密度偏差率 /% | >33dtex~450dtex | ±2.5 | ±3.5 | ±4.5 | | | ≤33 dtex | ±3.0 | ±4.0 | ±5.0 | | 线密度变异系数 (CV) /% | >33dtex~450dtex | 1.20 | 1.80 | 2.50 | | | ≤33 dtex | 1.20 | 1.80 | 2.50 | | 断裂强度 /cN/dtex | >33dtex~450dtex | 3.70 | 3.50 | 3.30 | | | ≤33 dtex | 3.60 | 3.40 | 3.20 | | 断裂强力变异系数 (CV) /% | >33dtex~450dtex | 8.00 | 10.00 | 12.00 | | | ≤33 dtex | 8.00 | 10.00 | 12.00 | | 断裂伸长率 /% | >33dtex~450dtex | M, ±5.0 | M, ±6.0 | M, ±8.0 | | (M, 为中心值) | ≤33 dtex | M, ±5.0 | M, ±6.0 | M, ±8.0 | | 卷曲收缩率 /% | >33dtex~450dtex | 10.00 | 12.00 | 14.00 | | | ≤33 dtex | 10.00 | 12.00 | 14.00 | | 卷曲稳定度 /% | >33dtex~450dtex | ≥38.0 | ≥35.0 | ≥30.0 | | | ≤33 dtex | ≥50.0 | ≥45.0 | ≥40.0 | | 单丝线密度 (dpf) | >72dtex~450dtex | 38.0 | 45.0 | 50.0 | | | >33dtex~72 dtex | 50.0 | 55.0 | 55.0 | | | ≤33 dtex | 25.0 | 23.0 | 25.0 | | | ≤1.8 dtex | 25.0 | 20.0 | 15.0 | 注1：M, 为断裂伸长率中心值，一般在 20%～35% 之间，由供需双方协商确定，一经确定，不能任意更改。 5.3 含油率、网络度和复捻度由供需双方协商确定。 5.4 外观项目和指标值：由供需双方协商或按附录 A 要求。 6 试验方法 6.1 线密度试验：按 GB/T 14343 规定执行。 6.2 拉伸性能试验：按 GB/T 14344 规定执行。 6.3 卷曲收缩率和卷曲稳定度试验：按 GB/T 6506 规定执行。 6.4 含油率试验：按 GB/T 6504 规定执行。 6.5 网络度试验：按 FZ/T 50001 规定执行，仲裁时采用方法 A：手工移针法。 6.6 染色均匀度试验：按 FZ/T 50008 规定执行。 6.7 复捻度：按 GB/T 14345 规定执行。 6.8 外观检验：按照附录 A 规定或按供需双方约定执行。 6.9 二氧化钛含量：按 FZ/T 50027 规定执行。 6.10 回潮率：按 GB/T 6503 规定执行。 7 检验规则 7.1 检验项目 7.1.1 表 1 中项目均为考核项目。外观检验项目按 5.4 规定。 7.2 组批规定：在一定范围内采用周期性取样组成检验批。一个生产批可由一个检验批组成，也可由若干检验批组成。 7.3 取样规定 7.3.1 表 1 中各项目试验的实验室样品按 GB/T 6502 规定取样。其中染色均匀度试验全数取样。 7.3.2 外观检验随机取样。 7.4 检验结果评定 7.4.1 性能项目的测定值或计算值按 GB/T 8170—2008 中修约值比较法与表 1 的性能指标极限数值比较，评定等级。 7.4.2 外观检验按 5.4 规定，逐项评定等级。 7.4.3 产品综合等级的评定，以检验批中性能指标和外观指标最低项的等级定为该批产品的等级。 7.5 复验规则 7.5.1 通则：一批产品到收货方三个月内，作为验收或对品质有异议时可提请复验。若该批产品的数量使用了三分之一以上时，不得申请复验。但如果收货方可以出示相关证据证明该批产品确实影响到后加工产品的品质，并造成严重损失时，应分析原因，明确双方责任，协商处理。 7.5.2 检验项目：同 7.1。 7.5.3 组批规定：按原生产批组批，但生产日期间隔超过 90 天的产品不能按同一批号组批。 7.5.4 取样规定 7.5.4.1 表 1 中各项目试验的实验室样品按 GB/T 6502 规定取样。 7.5.4.2 外观检验根据批量范围按 GB/T 2828.1—2012 表 1 中一般检验水平 II 规定确定样本大小。 7.5.5 复验评定 7.5.5.1 性能项目的测定值或计算值按 GB/T 8170—2008 中修约值比较法与表 1 的性能指标极限数值比较，评定等级。 7.5.5.2 外观项目按 7.5.4.2 样本大小，根据 GB/T 2828.1—2012 表 2-A 中正常检验一次抽样方案 AQL 值为 4。
