【FZ纺织行业标准】 有色涤纶工业长丝

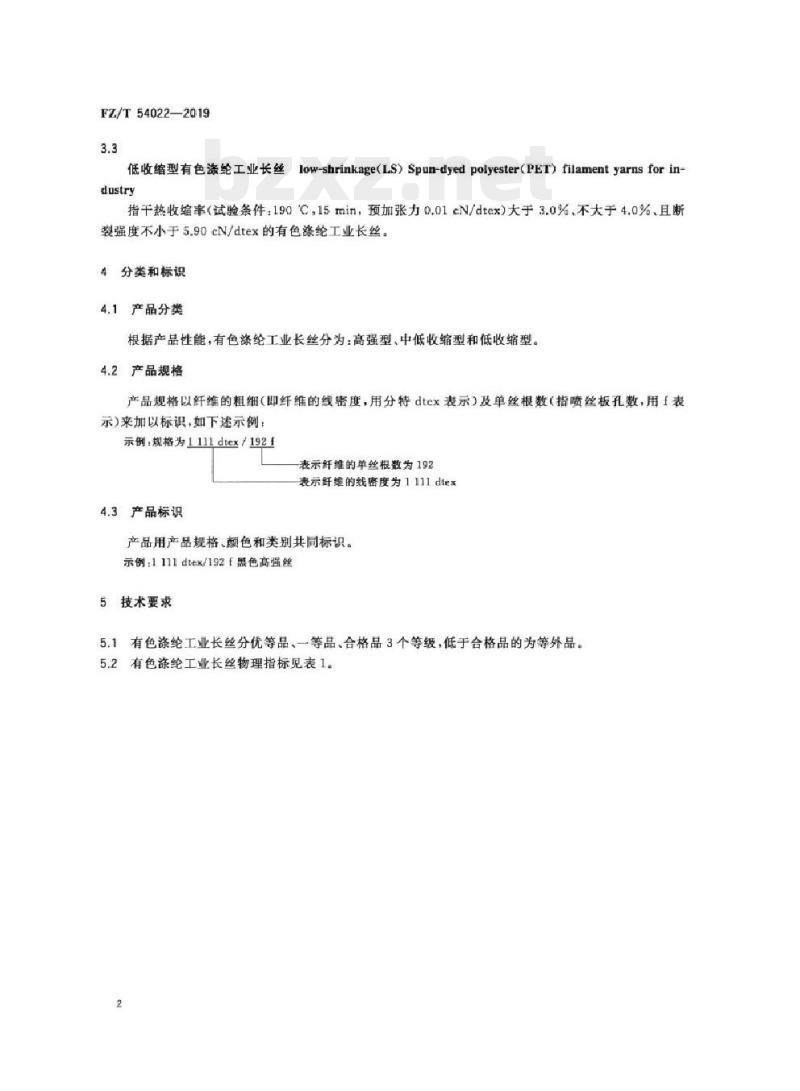

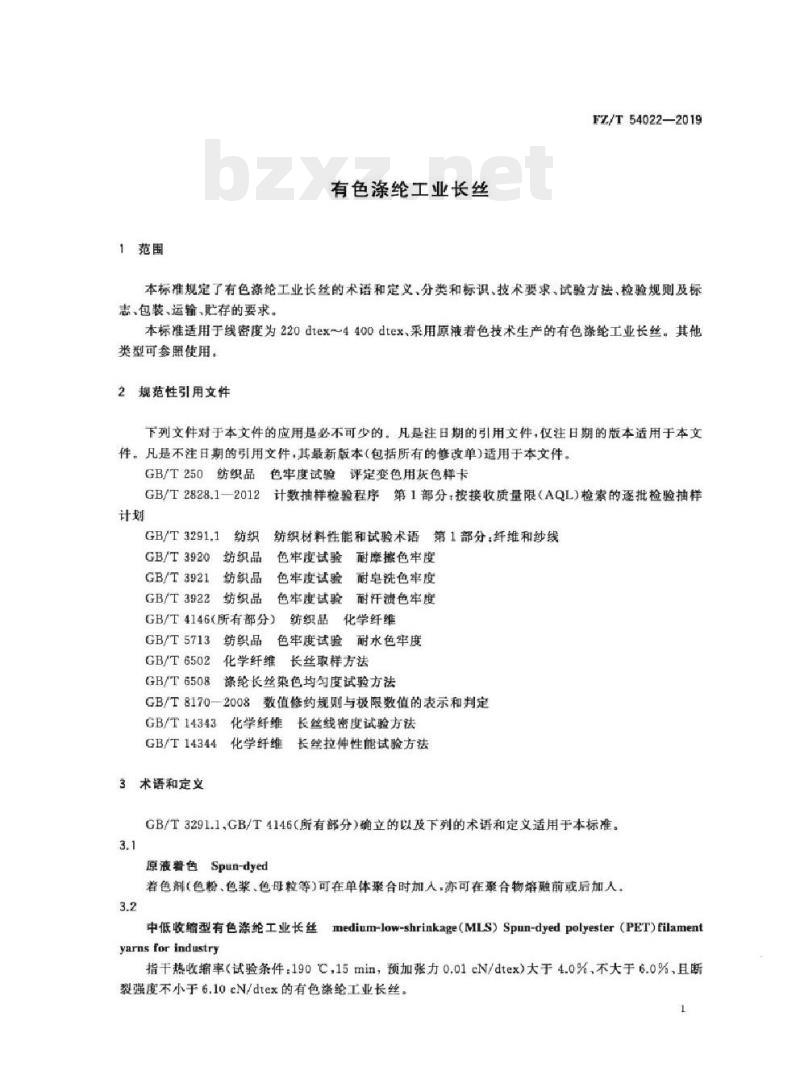

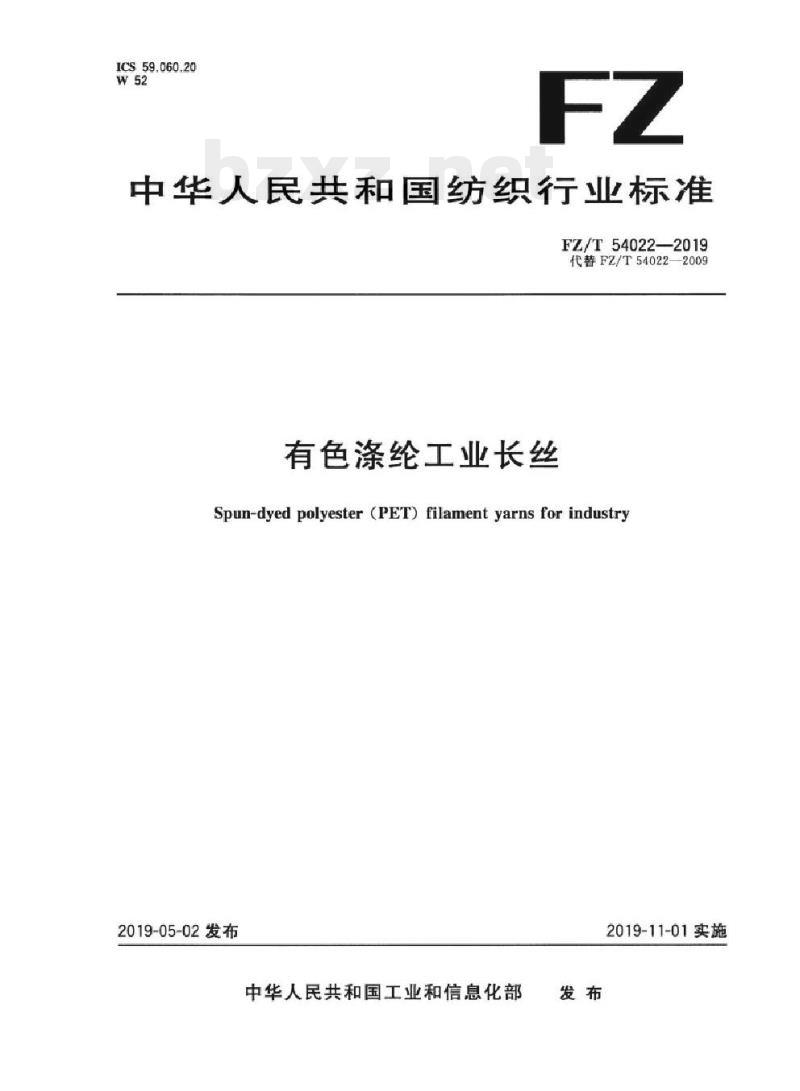

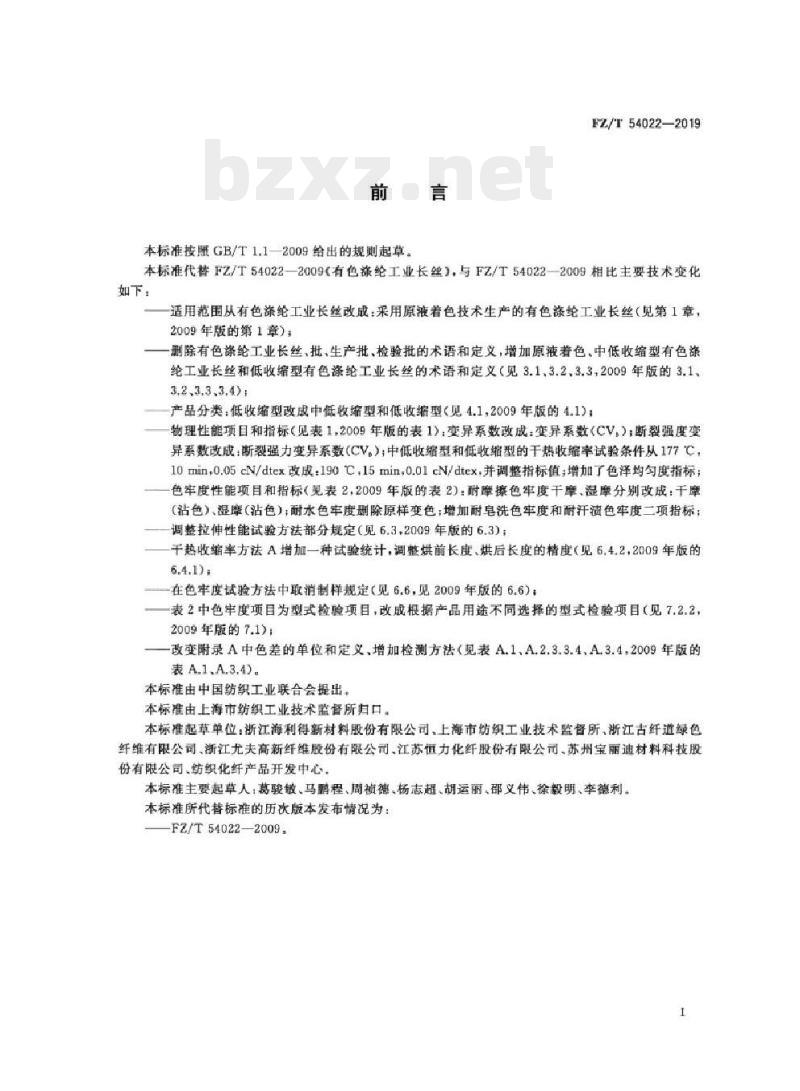

中华人民共和国纺织行业标准 FZ/T 54022—2019 代替 FZ/T 54022—2009 有色涤纶工业长丝 Spun-dyed polyester (PET) filament yarns for industry 2019-05-02 发布 2019-11-01 实施 前言 本标准按 GB/T 1.1—2009 给出的规则起草。 本标准代替 FZ/T 54022—2009《有色涤纶工业长丝》，与 FZ/T 54022—2009相比主要技术变化如下： 1. 适用范围从“有色涤纶工业长丝”改成：“采用原液着色技术生产的有色涤纶工业长丝”（见第1章，2009年版的第1章）。 2. 删除有色涤纶工业长丝、批、生产批、检验批的术语和定义，增加原液着色中低收缩型有色涤纶工业长丝和低收缩型有色涤纶工业长丝的术语和定义（见3.1.3.2、3.3，2009年版的3.13.2、3.3、3.4）。 3. 产品分类：低收缩型改成中低收缩型和低收缩型（见4.1，2009年版的4.1）。 4. 物理性能项目和指标（见表1，2009年版的表1）变异系数改成：变异系数（CV）；断裂强度变异系数改成：断裂强力变异系数（CV）；中低收缩型和低收缩型的干热收缩率试验条件从 177℃, 10min, 0.05cN/dtex 改成：190℃, 15min, 0.01cN/dtex，并调整指标值；增加了色泽均匀度指标。 5. 色牢度性能项目和指标（见表2，2009年版的表2）：耐摩擦色牢度干摩、湿摩分别改成：干摩（沾色）、湿摩（沾色）；耐水色牢度删除原样变色；增加耐皂洗色牢度和耐汗渍色牢度两项指标。 6. 调整拉伸性能试验方法部分规定（见6.3，2009年版的6.3）：干热收缩率方法A增加一种试验统计，调整烘前长度、烘后长度的精度（见6.4.2，2009年版的6.4.1）。 7. 在色牢度试验方法中取消制样规定（见6.6，见2009年版的6.6）。 8. 表2中色牢度项目为型式检验项目，改成根据产品用途不同选择的型式检验项目（见7.2.2，2009年版的7.1）。 9. 改变附录A中色差的单位和定义、增加检测方法（见表A.1、A.2、A.3、A.4，2009年版的表A.1、A.3.4）。 本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：浙江海利得新材料股份有限公司、上海市纺织工业技术监督所、浙江古纤道绿色纤维有限公司、新江夫高新纤维股份有限公司、江苏恒力化纤股份有限公司、苏州宝丽迪材料科技股份有限公司、纺织化纤产品开发中心。 本标准主要起草人：葛骏敏、马鹏程、周祯德、杨志超、胡运丽、邵义伟、徐毅明、李德利。 1 范围 本标准规定了有色涤纶工业长丝的术语和定义、分类和标识、技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。 本标准适用于线密度为220dtex～4400dtex，采用原液着色技术生产的有色涤纶工业长丝。其他类型可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250 纺织品色牢度试验评定用灰色样卡 GB/T 2828.1—2012 第1部分：按接收质量限（AQL）检索的逐批检验抽样程序 GB/T 3291.1 纺织品 化学纤维 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3920 纺织品 色牢度试验方法 GB/T 3921 纺织品 耐摩擦色牢度试验方法 GB/T 3922 纺织品 耐皂洗色牢度试验方法 GB/T 4146 所有部分 纺织品 色牢度试验 GB/T 5713 纺织品 耐水色牢度试验方法 GB/T 6502 化学纤维 长丝取样方法 GB/T 6508 纺织品 色牢度试验 GB/T 8170—2000 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 GB/T 14344 化学纤维 长丝拉伸性能试验方法 3 术语和定义 GB/T 3291.1、GB/T 4146（所有部分）确立的以及下列的术语和定义适用于本标准。 3.1 原液着色 (Spun-dyed) 着色剂（色粉、色浆、色母粒等）可在单体聚合时加入，亦可在聚合物熔融前或后加入。 3.2 中低收缩型有色涤纶工业长丝 (medium-low-shrinkage (MLS) Spun-dyed polyester (PET) filament yarns for industry) 指干热收缩率（试验条件：190℃，15min，预加张力0.01cN/dtex）大于4.0%，不大于6.0%，且断裂强度不小于6.10cN/dtex的有色涤纶工业长丝。 3.3 低收缩型有色涤纶工业长丝 (low-shrinkage (LS) Spun-dyed polyester (PET) filament yarns for industry) 指干热收缩率（试验条件：190℃，15min，预加张力0.01cN/dtex）大于3.0%、不大于4.0%，且断裂强度不小于5.90cN/dtex的有色涤纶工业长丝。 4 分类和标识 4.1 产品分类 根据产品性能，有色涤纶工业长丝分为：高强型、中低收缩型和低收缩型。 4.2 产品规格 产品规格以纤维的粗细（即纤维的线密度，用分特dtex表示）及单丝根数（指喷丝板孔数，用f表示）来加以标识，如下述示例： 示例：规格为1111dtex/192f 1111表示纤维的线密度为1111dtex 192表示纤维的单丝根数为192 4.3 产品标识 产品用产品规格、颜色和类别共同标识。示例：1111dtex/192f 黑色高强型 5 技术要求 5.1 有色涤纶工业长丝分优等品、一等品、合格品3个等级，低于合格品的为等外品。 5.2 有色涤纶工业长丝物理指标见表1。 5.3 外观项目与指标由供需双方协商确定或按照附录A规定进行，并纳入商业合同。 5.4 有色涤纶工业长丝色牢度指标见表2。 表2 色牢度性能项目和指标值 | 序号 | 检验项目 | 试验方法 | 指标值 | | :--- | :--- | :--- | :--- | | 1 | 耐摩擦色牢度 | 干摩（沾色）、湿摩（沾色） | 干摩 $ge$ 4级，湿摩 $ge$ 4级 | | 2 | 耐水色牢度 | 标准贴布染色 | $ge$ 4级 | | 3 | 耐皂洗色牢度 | 标准贴布染色 | $ge$ 4级 | | 4 | 耐汗渍色牢度 | 标准贴布染色 | $ge$ 4级 | 6 试验方法 6.1 通则 6.1.1 调湿和试验用标准大气条件为温度（20$pm$5）℃，相对湿度（65$pm$5）%，试样制备： 将试验室样品，在6.1.1规定的标准大气条件下调湿平衡4h；如果是复验，则在6.1.1规定的标准大气条件下调湿平衡16h。试验室样品调湿平衡后，在试验之前应剥去200m表层丝后再取试样。 6.2 线密度偏差率和变异系数 按照GB/T 14343规定执行。单位线密度预加张力规定为：（0.05$pm$0.005)cN/dtex。 6.3 拉伸性能 6.3.1 拉伸性能试验参照GB/T 14344执行。试样的调湿和制备按6.1规定执行。夹持长度与拉伸速度见表3。 表3 夹持长度与拉伸速度 | 试验条件 | 夹持长度 (mm) | 拉伸速度 (mm/min) | | :--- | :--- | :--- | | 条件一 | 500$pm$1.0 | 500 | | 条件二 | 250$pm$0.5 | 300 | 注：试验时原则上采用试验条件一。因试验仪器型号等因素，利益双方也可协商采用试验条件二。试验次数：每个卷装试验2次。 6.3.2 计算所有卷装的4.0cN/dtex负荷的伸长率的总平均值，计算结果修约到一位小数。 6.4 干热收缩率 6.4.1 试验原则 仲裁时原则上采用方法A，如利益双方协商一致可采用方法B。 6.4.2 方法A—烘箱法 6.4.2.1 原理 在规定条件下，测定试样经干热空气处理前后的长度变化，计算其干热收缩率。 6.4.2.2 设备 6.4.2.2.1 通风式烘箱：附有恒温控制装置，允许温度误差$pm$1℃。 6.4.2.2.2 立式量尺：上端装有可悬挂试样的钩子。钩子用直径为2mm~3mm的钢丝制成。
