【JT交通运输标准】 甩挂运输数据交换第2部分:运单信息

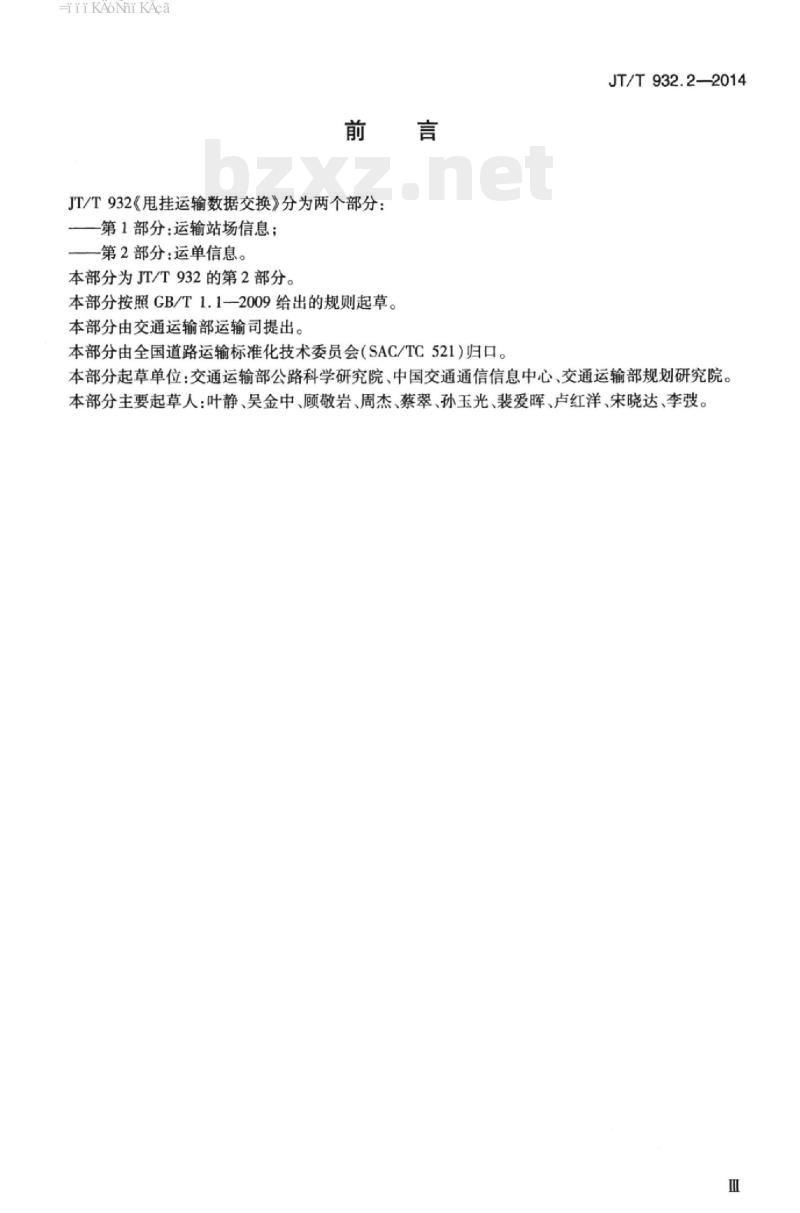

中华人民共和国交通运输行业标准 JT/T932.2—2014 甩挂运输数据交换 第2部分：运单信息 Swap trail transport data exchange - Part 2: Waybill information 2014-12-10 发布 2015-04-05 实施 【前言】 JT/T932《甩挂运输数据交换》分为两个部分：第一部分：运输站场信息；第二部分：运单信息。本部分为 JT/T932 的第二部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分由交通运输部运输司提出。本部分由全国道路运输标准化技术委员会（SAC/TC521）归口。 本部分起草单位：交通运输部公路科学研究院、中国交通通信信息中心、交通运输部规划研究院。 本部分主要起草人：叶静、吴金中、顾敬岩、周杰、蔡翠、孙玉光、裴爱晖、卢红洋、宋晓达、李。 1 范围 JT/T932 的本部分规定了甩挂运输信息系统中运单信息数据交换的数据项描述方法、信息模型和主要数据体。本部分适用于甩挂运输站场内部、站场之间、站场与运输企业之间的信息交换和共享，其他与甩挂运输有关数据交换的应用也可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1836 集装箱代码、识别和标记 GB/T 16472 乘客及货物类型、包装类型和包装材料类型代码 JT/T 415—2006 道路运输电子政务平台编目编码规则 JT/T 932.1—2014 甩挂运输数据交换 第1部分：运输站场信息 3 术语和定义 下列术语和定义适用于本文件。 3.1 运单 (waybill) 由承运人签发的，表明货物由承运人接管或装车，并将货物交付给指定的收货人的一种不可流通的单证。 4 甩挂运输运单信息数据项的描述 甩挂运输运单信息数据项的基本属性描述、数据类型表示和数据格式表示，见 JT/T 932.1—2014 的第 4 章。 5 甩挂运输运单信息模型 5.1 模型符号 甩挂运输运单信息模型采用统一建模语言（UML, Unified Modeling Language）图形符号来描述数据项与数据实体、数据包之间的关系。 【表1 UML图形符号说明】 - 数据实体：一组说明数据相同特性的数据项的集合。 - 数据项：由一组属性规定其说明、标识、表示和允许值的数据单元。 - 聚合：用于创建两个数据包或数据实体之间的部分与整体的关系，箭头指向的数据实体包含另一方向的数据实体。 5.2 信息内容 甩挂运输运单信息包括基本信息、运输信息、装货站场信息、接驳站场信息、卸货站场信息和货物信息。 【表2 甩挂运输运单信息内容】 - 基本信息：描述运单制单的基本信息。 - 运输信息：描述与货物运输相关的信息，包括承运人信息、托运人信息、运输车辆信息、驾驶员信息、运输时间地点信息、运输设备信息。 - 装货站场信息：描述装货站场与联系人信息。 - 接驳站场信息：描述接驳站场与联系人以及接驳承承运人信息。 - 卸货站场信息：描述卸货站场与联系人信息。 - 货物信息：描述运输货物的相关信息。 5.3 信息模型 【甩挂运输运单信息模型结构】 - 基本信息：包含运单号 (String)、制单日期 (Date)、制单人 (String)。 - 装货站场信息：包含装货场站名称 (String)、货运站代码 (String)、地址 (String)、联系人姓名 (String)、联系电话 (String)。 - 接驳站场信息：包含接驳场站名称 (String)、货运站代码 (String)、地址 (String)、联系人姓名 (String)、联系电话 (String)、接驳承运人 (String)、许可证省简称 (String)、许可证地市简称 (String)、许可证号 (String)。 - 卸货站场信息：包含卸货场站名称 (String)、货运站代码 (String)、地址 (String)、联系人姓名 (String)、联系电话 (String)。 - 货物信息：包含订单号 (String)、提货单位 (String)、货物名称 (String)、货物类型 (String)、货物类型代码 (String)、货物价值 (Integer)、货物体积 (Integer)、件数 (Integer)、总质量 (Decimal)、托运体积 (Integer)、集装箱号 (String)、集装箱箱型 (String)、集装箱箱型尺寸 (String)。 6 甩挂运输运单信息数据体 6.1 基本信息数据体 【表3 基本信息数据体】 - 运单号 (DocumentNumber)：该单证的唯一标识号；字符型 (an..17)。 - 制单日期 (DocumentMakingDate)：该运单的制作日期；日期型 (YYYYMMDD)。 - 制单人 (DocumentMaker)：制作单证的人员的姓名；字符型 (an..35)。 6.2 运输信息数据体 【表4 运输信息数据体】 - 承运人 (Carrier)：承运或安排货物在指定的两个地点之间运输；字符型 (an..512)。 - 许可证省简称 (PermitCertificateCodeContainedProvinceAbbreviation)：道路运输经营许可证代码中的省简称；字符型。 - 许可证地市简称 (PermitCertificateCodeContainedCityAbbreviation)：道路运输经营许可证代码中的地市简称；字符型。 - 许可证号 (PermitCertificateClassificationNumber)：道路运输经营许可证的编号；字符型。 - 牵引车牌照号 (TowingVehiclePlateNumber)：由公安车管部门核发的机动车牌照号；字符型 (an..6)。 - 挂车牌照号 (TrailerVehiclePlateNumber)：挂车的车牌号码；字符型 (an..6)。 - 驾驶员姓名 (DriverName)：驾驶员的姓名；字符型。 - 从业资格证号 (QualificationCertificateNumber)：驾驶员的从业资格证编号；字符型。 - 驾驶员电话 (DriverTelephone)：驾驶员的联系电话；字符型 (an..12)。 - 启运地 (DeparturePlace)：运输车辆预定离开或已经离开的地点名称；字符型。 - 目的地 (Destination)：运输车辆目的地名称；字符型。 - 要求提货时间 (RequiredPickupTime)：要求承运人提货的日期时间；日期型。 - 实际提货时间 (ActualPickupTime)：承运人实际提取货物的日期时间；日期型。 - 要求到货时间 (RequiredArrivalTime)：要求运输车辆将货物运到的日期时间；日期型。 - 实际到货时间 (ActualArrivalTime)：承运人实际送达货物的日期时间；日期型。
