【FZ纺织行业标准】 纺织品抗酸碱溶液渗透性能试验方法

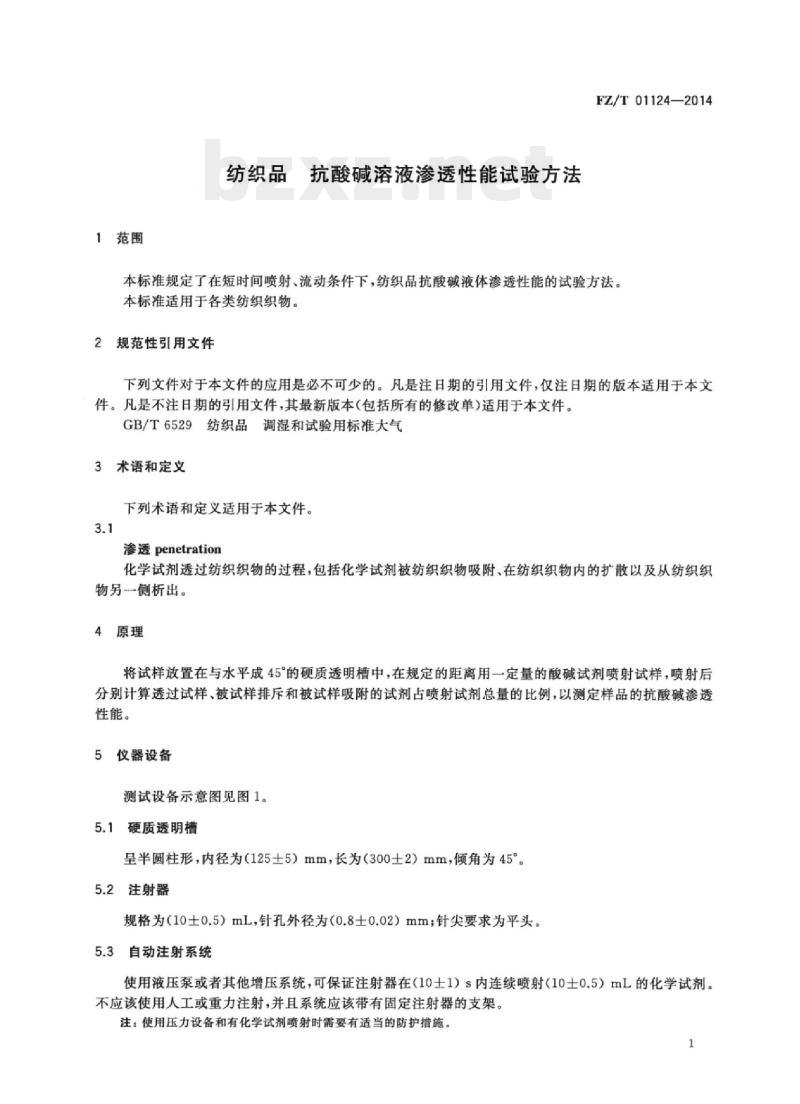

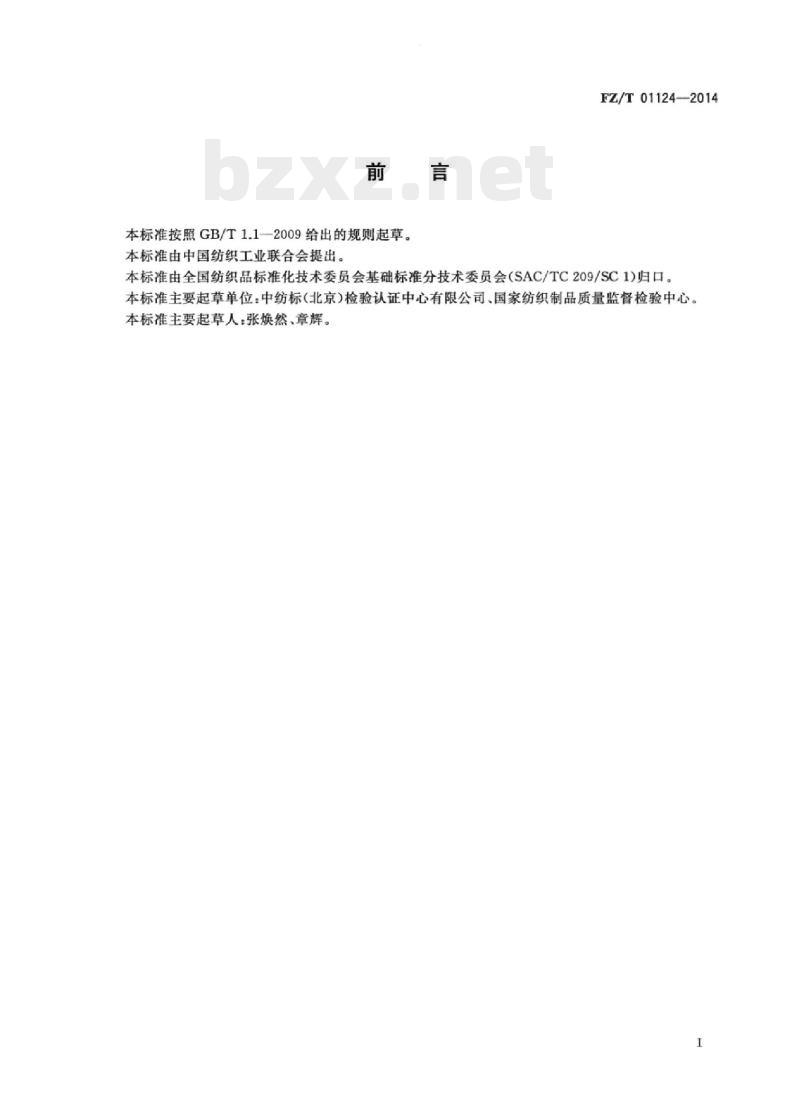

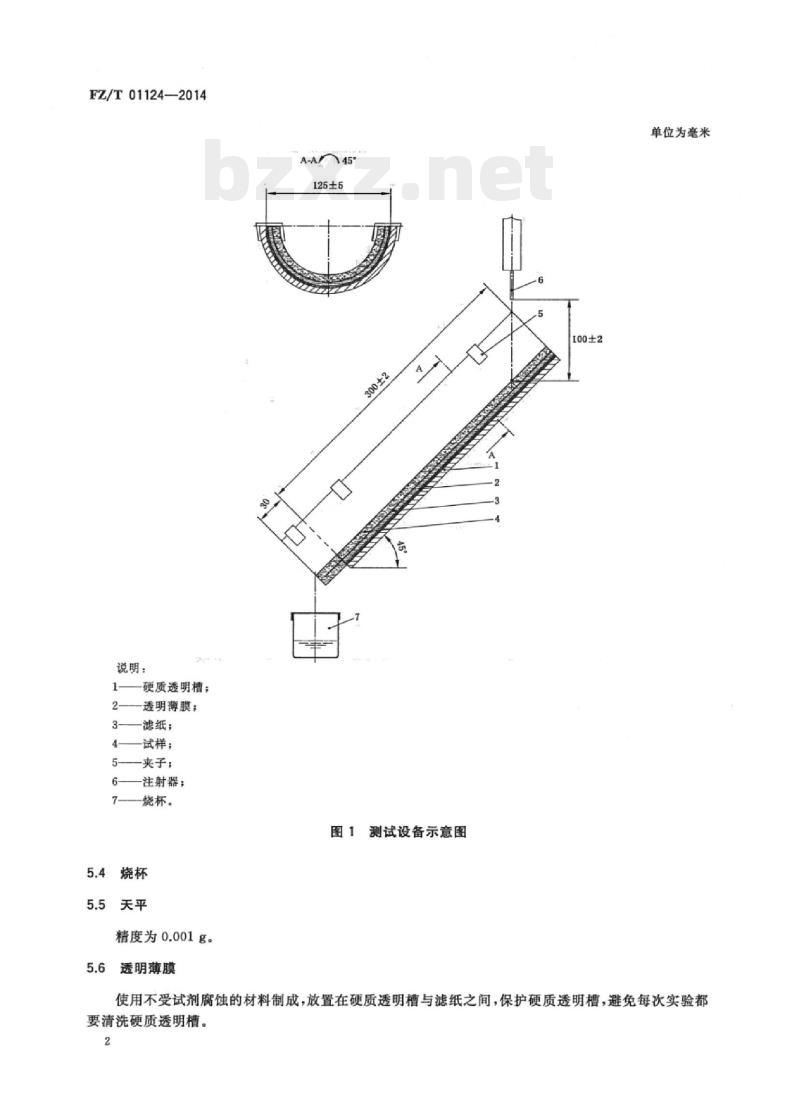

中华人民共和国纺织行业标准 FZ/T 01124—2014 纺织品 抗酸碱溶液渗透性能试验方法 Textiles-Test method for resistance of fabric to penetration by acids or alkali solution 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC 209/SC 1）归口。本标准主要起草单位：中纺标（北京）检验认证中心有限公司、国家纺织制品质量监督检验中心。本标准主要起草人：张焕然，章辉。 1 范围 本标准规定了在短时间喷射、流动条件下，纺织品抗酸碱液体渗透性能的试验方法。本标准适用于各类纺织织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 下列术语和定义适用于本文件。 3.1 渗透 (penetration) 化学试剂透过纺织织物的过程，包括化学试剂被纺织织物吸附、在纺织织物内的扩散以及从纺织织物另一侧析出。 4 原理 将试样放置在与水平成45°的硬质透明槽中，在规定的距离用一定量的酸碱试剂喷射试样，喷射后分别计算透过试样、被试样排斥和被试样吸附的试剂占喷射试剂总量的比例，以测定样品的抗酸碱渗透性能。 5 仪器设备 5.1 硬质透明槽 呈半圆柱形，内径为（125±5）mm，长为（300±2）mm，倾角为45%。使用不受试剂腐蚀的材料制成，放置在硬质透明槽与滤纸之间，保护硬质透明槽，避免每次实验都要清洗硬质透明槽。 5.2 注射器 规格为（10±0.5）mL，针孔外径为（0.8±0.02）mm；针尖要求为平头。 5.3 自动注射系统 使用液压泵或者其他增压系统，可保证注射器在（10±1）s内连续喷射（10±0.5）mL的化学试剂。不应该使用人工或重力注射，并且系统应该带有固定注射器的支架。注：使用压力设备和有化学试剂喷射时需要有适当的防护措施。 5.4 烧杯 5.5 天平 精度为0.001g。 5.6 透明薄膜 5.7 滤纸 厚度为0.15mm~0.2mm，用来吸收透过试样的化学试剂。 5.8 秒表 精度为0.1s。 测试设备组成：硬质透明槽、透明薄膜、滤纸、试样、夹子、注射器、烧杯。 6 化学试剂 根据产品的最终用途，选择合适的酸碱试剂进行测试。一般情况下，抗酸性能可选择试剂有质量分数80%的硫酸、30%的盐酸和40%的硝酸；抗碱性能可选择质量分数30%的氢氧化钠。可根据需要或供需双方协议选择其他合适的酸碱试剂进行测试，并在试验报告中注明。 7 取样 7.1 对于每一种试剂，从样品的经（直）方向、纬（横）方向各裁取3块大小为（360±2）mm × （235±5）mm的矩形试样进行测试。取样部位不应有褶皱或折痕。 7.2 将试样在GB/T 6529规定的标准大气条件下调湿。 8 测试步骤 8.1 将试样进行称重，精确到0.01g。 8.2 裁取长（300±2）mm，宽（235±5）mm的滤纸与透明薄膜各一张，一起称重，精确到0.01g。 8.3 将透明薄膜放在硬质透明槽中，上面覆盖滤纸，相互间紧密贴合。注意不要留有空隙，也不要有褶皱，保证透明槽、透明薄膜和滤纸下端平齐。 8.4 将试样放在滤纸上，使试样的长边与槽边平行，测试面朝上。试样的折叠边缘超出透明槽的下端30mm，用适当方法固定。确保试样没有褶皱，用夹子夹紧。 8.5 烧杯称重，精确到0.01g。烧杯放在试样折叠边的下面，确保能够收集所有流经试样的试剂。 8.6 注射器针头向下，垂直安装在支架上，针头应通过硬质透明槽的轴心线，针头与试样表面的距离为（100±2）mm。 8.7 启动自动注射系统，同时开始计时，使10mL的化学试剂在（10±1）s内由针头喷射至试样的外表面。 8.8 计时到60s（从试验液体喷出开始计时），轻敲透明槽，使悬浮于试样折叠边缘的试剂滑落。 8.9 再次称重，依次称量烧杯、试样，以及滤纸和透明薄膜组合的质量，精确到0.01g。 8.10 依次测试其他剩余试样。 9 结果计算和表示 9.1 透过率按式（1）、式（2）计算。 $I_p = rac{m_t - m_r}{m_p} imes 100%$ $m_r = ho imes V$ 式中： $I_p$：透过率，%； $m_t$：试样经（直）或纬（横）方向三个试验滤纸和透明薄膜中储存的试剂质量的平均值，单位为克(g)； $m_r$：试样经（直）或纬（横）方向三个试验流人烧杯中的试剂质量的平均值，单位为克(g)； $m_p$：喷射到试样上的试剂的质量，单位为克(g)； $ ho$：试剂的密度，单位为克每毫升(g/mL)。 20℃时，80%硫酸密度为1.73g/mL，30%盐酸密度为1.15g/mL，40%硝酸密度为1.25g/mL，30%氢氧化钠密度为1.33g/mL； $V$：喷射到试样上的试剂的体积，为10mL。 9.2 拒液率按式（3）计算。 $I_R = rac{m_r}{m_p} imes 100%$ 式中： $I_R$：拒液率，%； $m_r$：试样经（直）或纬（横）方向三个试验流人烧杯中的试剂质量的平均值，单位为克(g)； $m_p$：喷射到试样上的试剂的质量，单位为克(g)。 9.3 吸收率按式（4）计算。 $I_A = rac{m_a}{m_p} imes 100%$ 式中： $I_A$：吸收率，%； $m_a$：试样经（直）或纬（横）方向三个试验试样中吸附的试剂的质量的平均值，单位为克(g)； $m_p$：喷射到试样上的试剂的质量，单位为克(g)。 9.4 计算样品经（直）、纬（横）向试样的透过率、拒液率和吸收率，单位为%，结果修约至小数点后两位。 10 试验报告 试验报告宜包括以下信息： a) 试验是按本标准进行的； b) 样品的详细描述； c) 调湿用大气； d) 所使用的化学试剂； e) 试样数量； f) 样品经纬向的透过率、拒液率和吸收率； g) 任何偏离本标准的细节。
