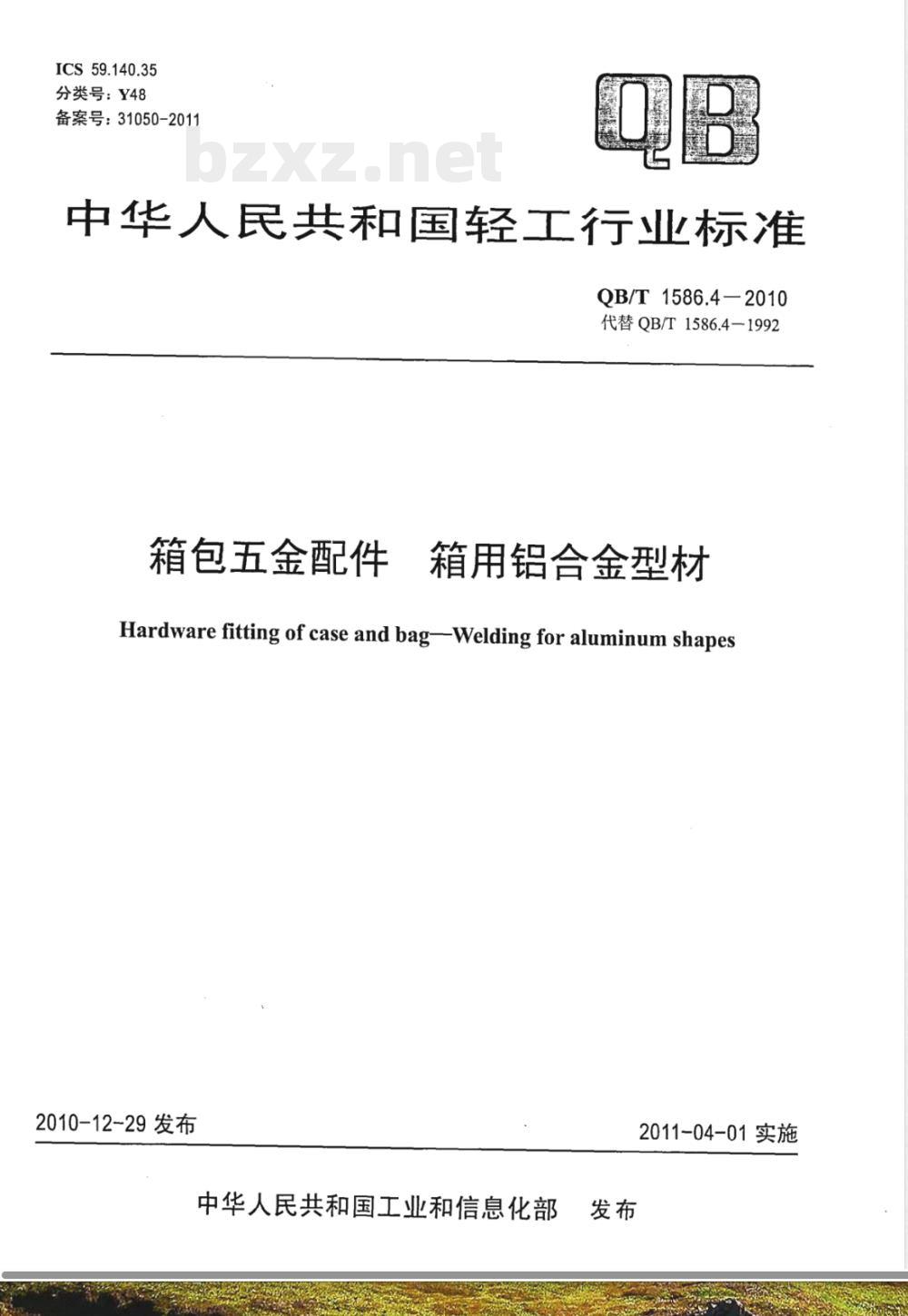

【其他行业标准】 箱包五金配件 箱用铝合金型材

ICS 59.140.35
分类号：Y48
备案号：31050-2011
中华人民共和国轻工行业标准
QB/T1586.4-2010
代替QB/T1586.4—1992
箱包五金配件
箱用铝合金型材
Hardware fitting of case and bag-Welding for aluminum shapes2010-12-29 发布
中华人民共和国工业和信息化部2011-04-01实施

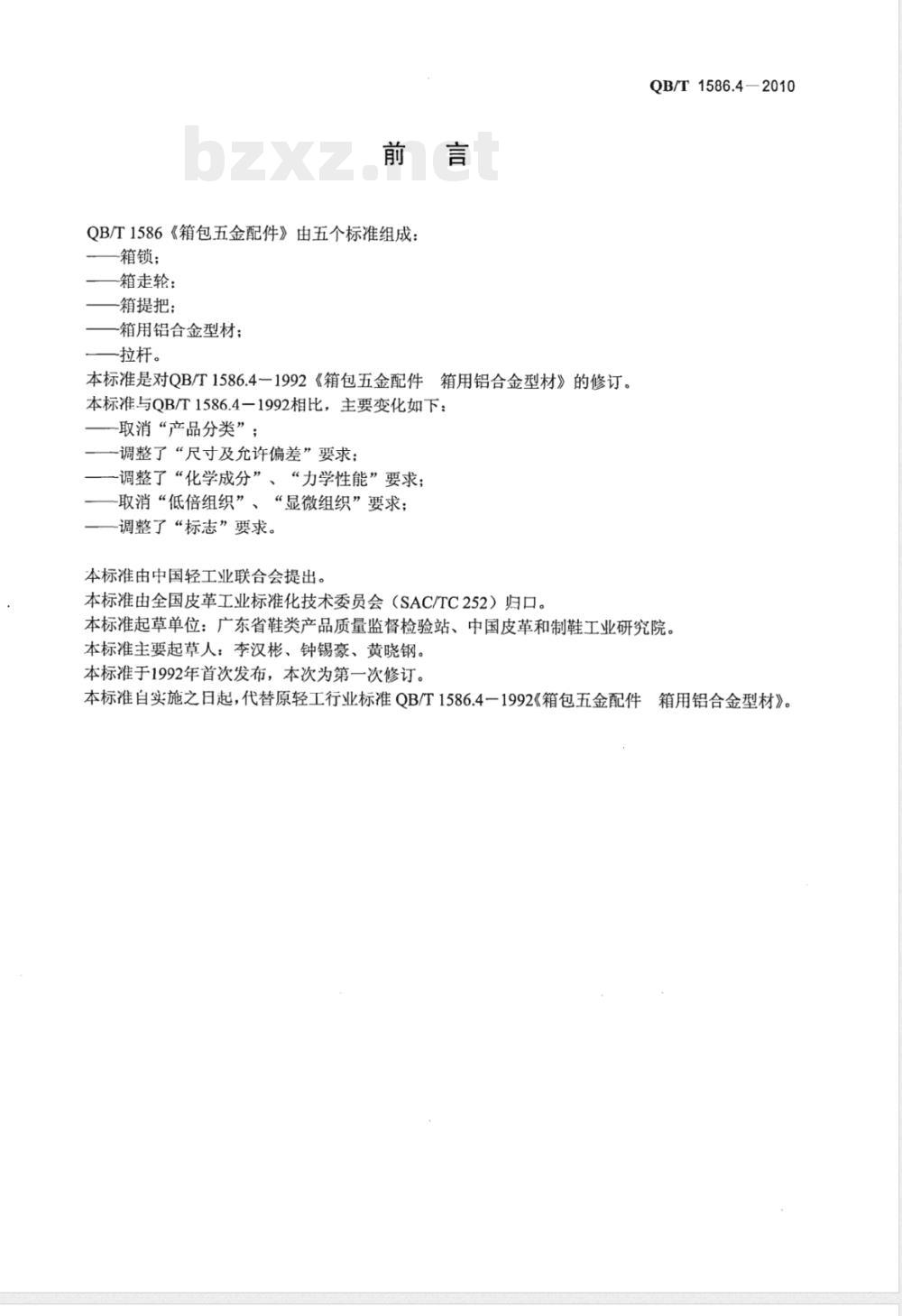

QB/T1586《箱包五金配件》由五个标准组成：箱锁；
箱走轮：
-箱提把；
箱用铝合金型材；
拉杆。
本标准是对QB/T1586.4一1992《箱包五金配件箱用铝合金型材》的修订。本标准与QB/T1586.4一1992相比，主要变化如下：-取消“产品分类”；
一调整了“尺寸及允许偏差”要求；一调整了“化学成分”、“力学性能”要求；-取消“低倍组织”、“显微组织”要求；调整了“标志”要求。
本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。QB/T1586.4—2010
本标准起草单位：广东省鞋类产品质量监督检验站、中国皮革和制鞋工业研究院。本标准主要起草人：李汉彬、钟锡豪、黄晓钢。本标准于1992年首次发布，本次为第一次修订。本标准自实施之日起，代替原轻工行业标准QB/T1586.4一1992《箱包五金配件箱用铝合金型材》。

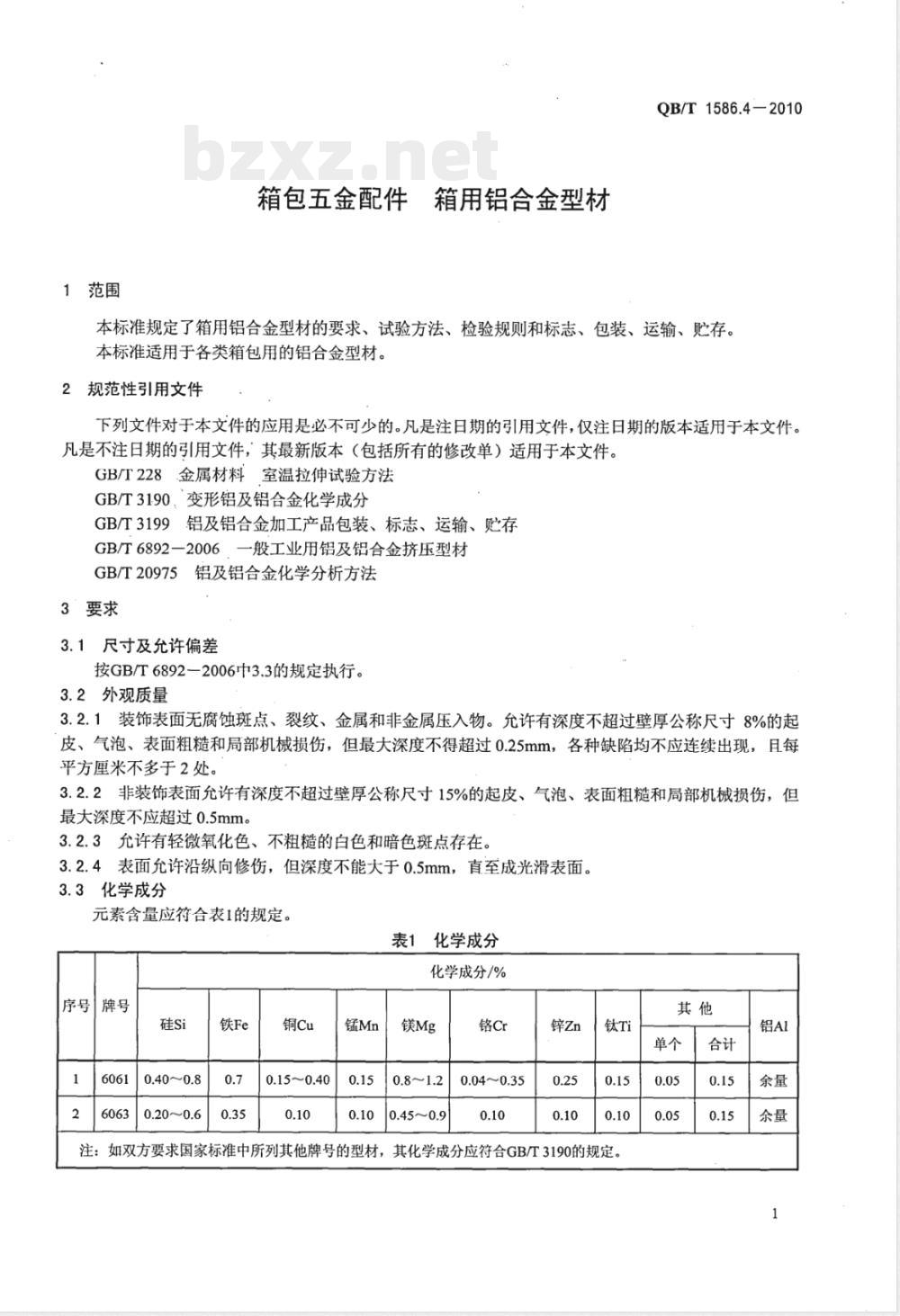

1范围
箱包五金配件箱用铝合金型材
QB/T1586.4-2010下载标准就来标准下载网
本标准规定了箱用铝合金型材的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于各类箱包用的铝合金型材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228金属材料室温拉伸试验方法GB/T3190，变形铝及铝合金化学成分GB/T3199铝及铝合金加工产品包装、标志、运输、购存GB/T6892一2006一般工业用铝及铝合金挤压型材GB/T20975铝及铝合金化学分析方法3要求
3.1尺寸及允许偏差
按GB/T6892一2006中3.3的规定执行。3.2外观质量
3.2.1装饰表面无腐蚀斑点、裂纹、金属和非金属压入物。允许有深度不超过壁厚公称尺寸8%的起皮、气泡、表面粗糙和局部机械损伤，但最大深度不得超过0.25mm，各种缺陷均不应连续出现，且每平方厘米不多于2处。
3.2.2非装饰表面允许有深度不超过壁厚公称尺寸15%的起皮、气泡、表面粗糙和局部机械损伤，但最大深度不应超过0.5mm。
3.2.3允许有轻微氧化色、不粗糙的白色和暗色斑点存在。3.2.4表面允许沿纵向修伤，但深度不能大于0.5mm，直至成光滑表面。3.3化学成分
元素含量应符合表1的规定。
表1化学成分
化学成分/%
序号牌号
0.15~0.40
10.45~0.9
0.04~0.35
注：如双方要求国家标准中所列其他牌号的型材，，其化学成分应符合GB/T3190的规定。其他
QB/T 1586.4-2010

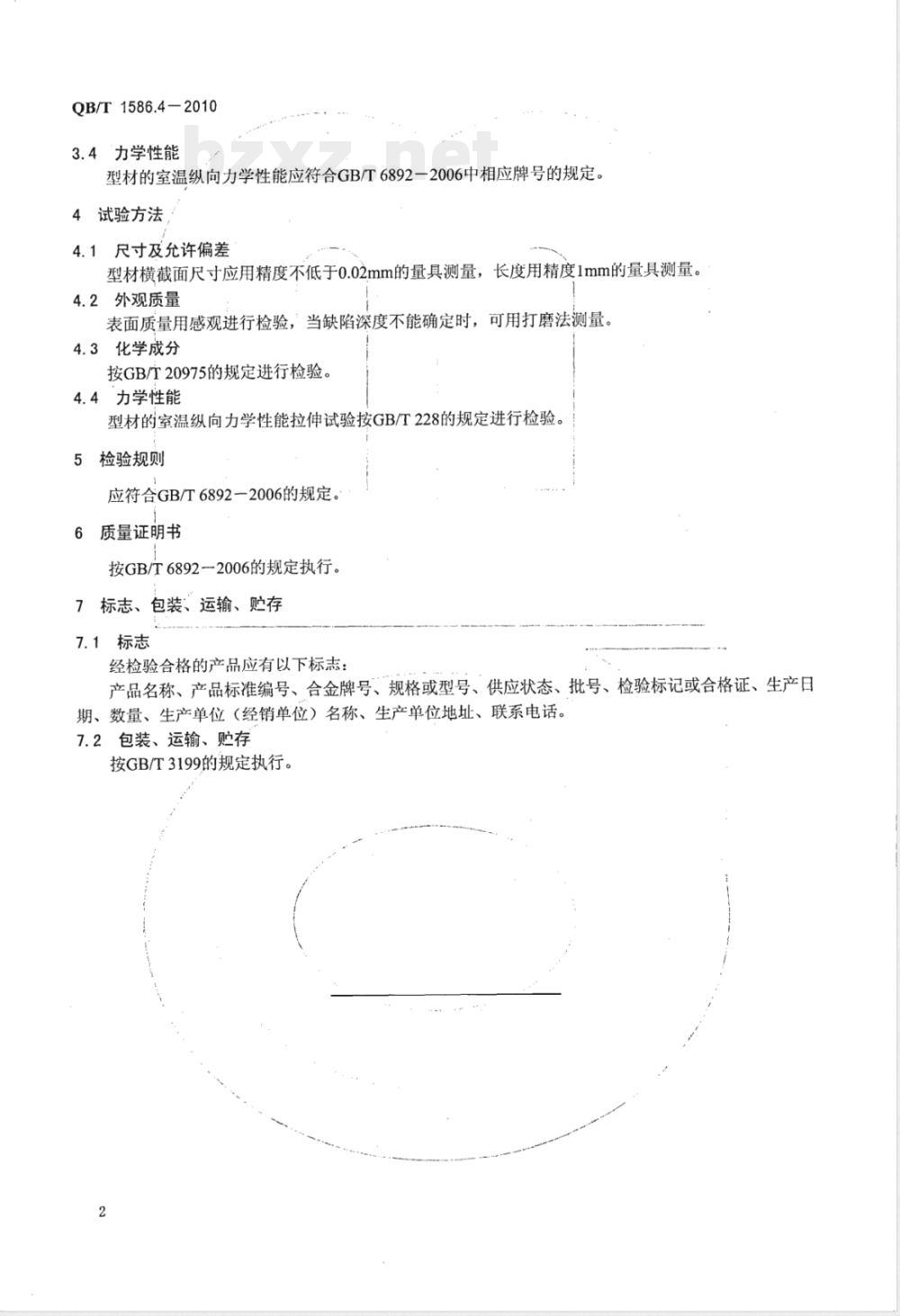

3.4力学性能
型材的室温纵向力学性能应符合GB/T6892一2006中相应牌号的规定。试验方法
4.1尺寸及允许偏差
型材横截面尺寸应用精度不低于0.02mm的量具测量，长度用精度1mm的量具测量。4.2外观质量
表面质量用感观进行检验，当缺陷深度不能确定时，可用打磨法测量。4.3化学成分
按GB/T20975的规定进行检验。
4.4力学性能
型材的室温纵向力学性能拉伸试验按GB/T228的规定进行检验。5检验规则
应符合GB/T6892一2006的规定。质量证明书
按GB/T6892-2006的规定执行。
7标志、包装、运输、贮存
7.1标志
经检验合格的产品应有以下标志：产品名称、产品标准编号、合金牌号、规格或型号、供应状态、批号、检验标记或合格证、生产日期、数量、生产单位（经销单位）名称、生产单位地址、联系电话。7.2包装、运输、购存
按GB/T3199的规定执行。
QB/T1586.4-2010
中华人民共和国
轻工行业标准
箱包五金配件箱用铝合金型材
QB/T1586.4-2010
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：（010)68049923
版权所有侵权必究
书号：155019·3490
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
