【JT交通运输标准】 公路勘测规范

中华人民共和国行业标准

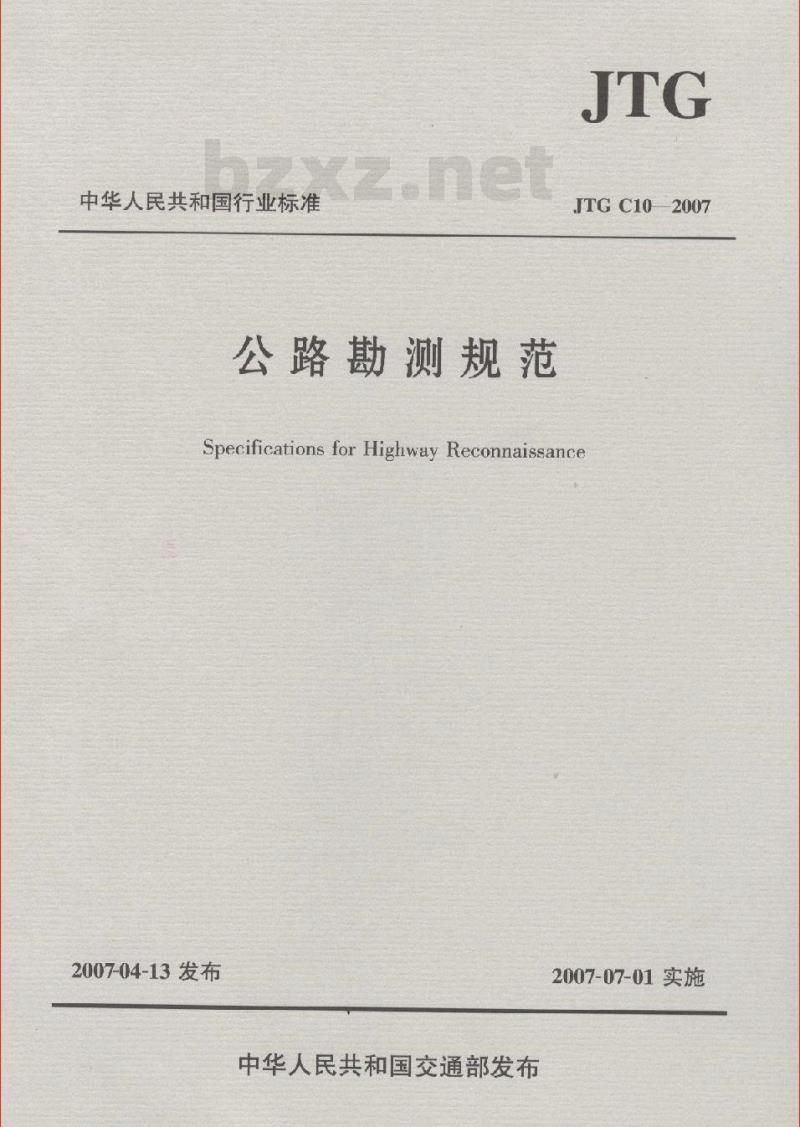

公路勘测规范
JTGC102007
Specifications for Highway Reconnaissance2007-04-13发布
中华人民共和国交通部发布
2007-07-01实施bzxZ.net

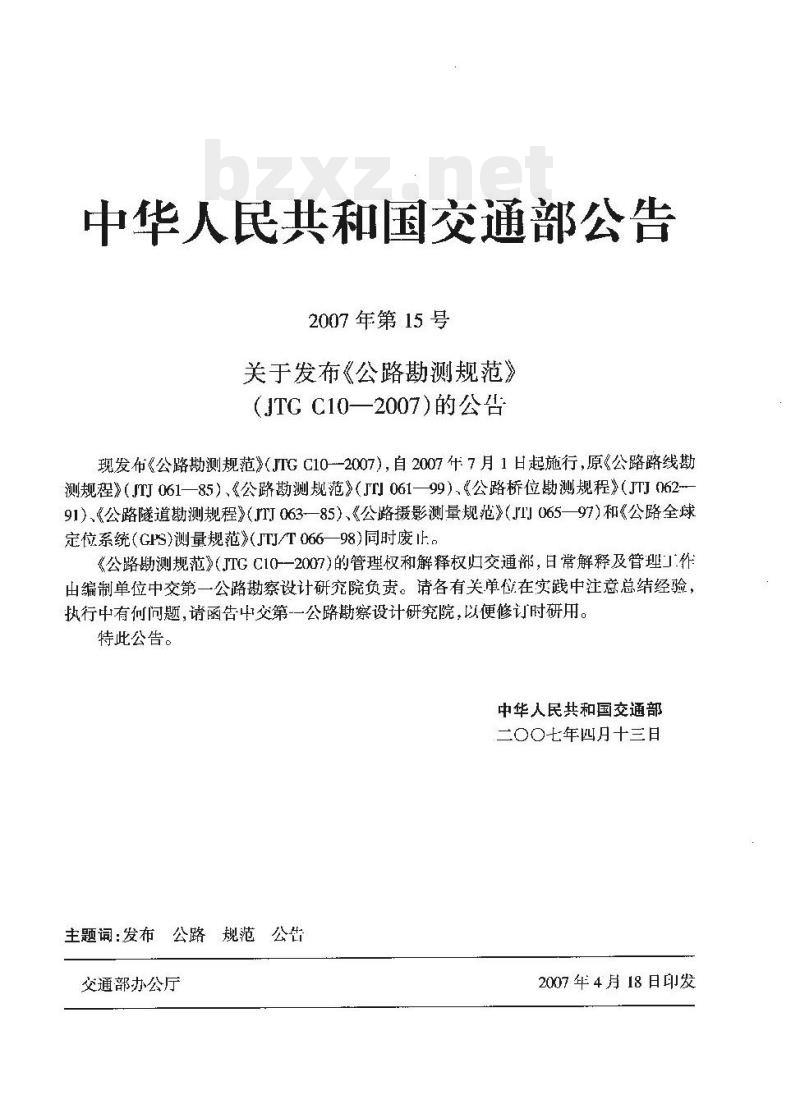

中华人民共和国交通部公告
2007年第15号
关于发布《公路勘测规范》
（JTGC10—2007)的公告
现发布《公路勘测规范》（JTGC10--2007)，自2007年7月1日起施行，原《公路路线勘测规程》（JITI061—85）《公路勘测规范》（JTI06199）、《公路桥位勘测规程》（JTJ062-91）、《公路隧道勘测规程》（JTJ063-—85）、《公路摄影测量规范》（JTJ065—97)和《公路全球定位系统(GPS)测量规范》(JTJ/T 066—98)同时废止《公路勘测规范》（JTGC10-一2007)的管理权和解释权归交通部，日常解释及管理作出编制单位中交第一公路勘察设计研究院负责。请各有关单位在实践中注意总结经验，执行中有何问题,请函告中交第-一公路勘察设计研究院，以便修订时研用。特此公告。
中华人民共和国交通部
二〇〇七年四月十三日
主题词：发布公路规范公告
交通部办公厅
-iYKAoNiKca
2007 年 4 月18日印发

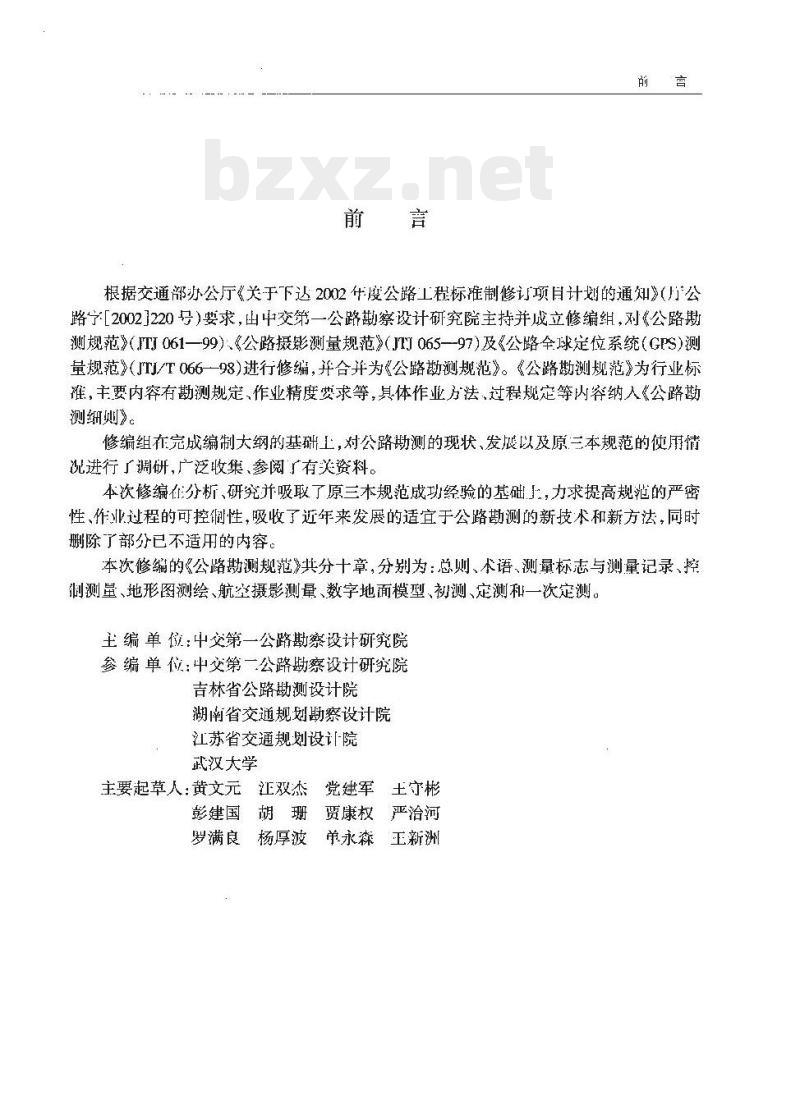

根据交通部办公厅《关于下达2002年度公路工程标准制修订项目计划的通知》（万公路字「20021220号)要求，由中交筑一公路勘察设计研究院主持并成立修编组，对《公路勘测规范》（ITI061—99）：《公路摄影测量规范》（JTJ065--97）及《公路全球定位系统（GPS）测量规范》（JTJ/T066--98)进行修编，并合并为《公路勘测规范》。《公路勘测规范》为行业标谁，主要内容有勘测规定、作业精度要求等，其体作业方法，过程规定等内容纳人《公路勘测细则》。
修编组在完成编制大纲的基础工，对公路勘测的现状、发展以及原三本规范的使用情况进行了调研，广泛收集、参阅广有关资料。本次修编在分析、研究并吸取了原三本规范成功经验的基础，力求提高规范的严密性，作业过程的可控俐性，吸收了近年来发展的适宜于公路勘测的新技术和新方法，同时删除了部分已不适用的内容。
本次修编的《公路勘测规范》共分十章，分别为：总则、术语、测量标志与测量记录、控制测量、地形图测绘、航究摄影测量、数字地面模型、初测、定测和一次定测。主编单位：中交第一公路勘察设计研究院参编单位：中交第一公路助察设计研究院吉林省公路勘测设计院
湖南省交通规划勘察设计院
江苏省交通规划设院
武汉大学
主要起草人：黄文元江汪双杰
党建军土守彬
彭建国胡珊贾康权严治河
罗满良杨厚波
弟永森
正新洲
1总则
2术语
3测量标志与测量记录
3.1测量标志
3.2测量记录
4控制测量
4.1平面控制测量
4.2高程控制测量
4.3资料提交
5地形图测绘
5.1一般规定
5.2图根控制测量
5.3地形图测绘
5.4水卜地形图测绘
5.5地形图数字化要素分层，
5.6资料提交：
6航空摄影测量·
航空摄影
6.2航测外业
6.3航测内业·
资料提交·
7数字地面模型·
7.1一般规定
数据狄取
数据缩辑和预处理
7.4DTM 构建·
7.5DTM 成果应用
7.6资料提交
8初测
8.1准备工作
-TYKANiKAca-
公路勘测规范（JITGC10—2007）8.2
现场踏勘
控制测量：
地形图测绘
8.5路线勘测与调查
路基、路向及排水勘测与调查
小桥涵勘测与调查.
8.8大、中桥勘测与调查
隧道勘测与调查：
路线交叉勘测与调查
沿线设施勘测与调查
8.12环境保护调查
9定测
临时工程勘测与调查
工程经济调查
内业工作
资料提交
雅备1作，
路线中线敷设
中桃高程测量…
9.4横断测量
地形图测绘
路基、面及排水勘测与调查
小桥涵勘测与调查
9.8大、中桥勘测与调查
隧道勘测与调查·
路线交叉勘测与调查
沿线设施勘测与调查
环境保护调查
临时工程勘测与调查
工程经济调查
内业工作
资料提交
10一次定测
附录A控制测量桩规格及埋设示意图附录B本规范用词说明
附件《公路勘测规范》(FTGC10-—2007)条文说明」总则
测量标志与测量记录
控制测量
地形图测绘
航空摄影测量
数宁地而模型
-次定测
-TYKANiKAca-
1.0.1为统一公路勘测的技术要求，提高公路勘测水平-和质量，制定本规范。1.0.2本规范适用于各等级公路项目设计阶段的勘测。1.0.3各设计阶段当进行同等深度方案比较时，应进行同等深度勘测。公路勘测当采用新技术和新方法时，应满足本规范规定的精度要求。1.0.4
1.0.5本规范以中误差作为衡量测量精度的指标，以2倍中误差为极限误差。1.0.6各种勘测仪器必须按计量规定进行检定。则
1.0.7公路勘测除应遵守本规范的规定外，还应符合国家现行有关标准、规范的规定。公路勘汉规范(10—2007)
2术语
2.0.1 公路勘测 highway reconnaissance采用测量、调查等手段，来集、搜集路线所经地区的社会现状、经济发展、人文景观、地形、地质、气象等资料，进行必要的计算、绘制图表，以取得满足公路设计需要的空间数据、信息，并根据要求提供相应勘测成果的活动。2.0.2独立垒标系 independenl cuordirnate system任意选定原点和坐标轴，其投影面为固基准面的平面直角坐标系。独立坐标系尼相对于国家统一坐标系而言的，以测区中某一经度线作为中央子午线，以测区某高程面作为投影而而建立的平面直角坐标系。用该坐标系建立的控制网可与国家坐标系进行换算。
2.0.3假定坐标系 assumed coordlinale system任意假定原点、坐标轴方向，长度不经过投影变形改止的平面直角坐标系。一般是假定一个点的坐标（不要使测区出现负值坐标）及-条边的方位角，在测量平面上直接计算的平面直角坐标系。
2.0.4 检测 check survey
采用某种测量于段对平面、高程控制测量点进行测量，以检查原控制测量网的精度或硫认原控制测量桩是否被移动的活动。2.0.5复测repeating survey
采用与原测量同精度的测量方法对原有平两、高程控制测量网进行测量，并重新平差计算提供新的测量成果的活动。2.0.6首级控制网 first control survey network为建立路线控制网而施测的覆盖全路线的高等级控测量网。2.0.7路线控制网 control survey nclwork of highways为满足公路路线测量面建立的控制测量网。2.0.81点控制网 conlrul survcy network of structural buildings2
IKNiKa
为满足桥、隧、交叉以及其他工点设计需要而建立的控制测量网。2.0.9地形图修测modifying qurveyofreliefmap修改原地形图中地形，地物己发生变化部分的测量活动。2.0.10补测 supplerient survey出于原地形图的测绘范围不够或控制点被损坏等进行的补充测量活动。2.0.11正射影像地形图orthophotomap术
将航摄影像或遥感图像的微小面积作为纠正单元，通过纠止单元对像片倾斜和地形起伏引起的像点位移进行纠正并绘有等高线的影像图，2.0.12控制测量桩 stakes for conlrul mcasureCPS点、三角点、导线点、水准点等控制点桩，2.0.13路线控制桩stakes for control line路线起终点桩、公单概、曲线要素桩、交点桩转点桩、断链桩等。2.0.14标志桩 stakes for center line and indicalion路线中桃和指示桩。
公路勘测规范(JTG C10—2007)
3测量标志与测量记录
3.1测量标志
3.1.1测量标志要求
1、控制测量桩
1)控制测量桩应采用混凝十:桩，尺寸规格应符合附录A的规定。有特殊要求的控制测量，其尺寸规格、形状等应专门设计。2)各级控制测量证必须设有中心标志，中心标志应牢固，平而控制测量桩的中心标志的刻画应细小，清晰，高程控例测量桩的中心标志顶端应圆滑。3)不同的控制测量桩共用时，必须满足各自的埋设利作业要求，标志规格以其中较高者为准。
2路线控制桩
1)路线控制桩应采用木质桩，断面不应小于5cm×5cm，长度不应小于30cm。2)路线控制桩应钉设小钉表示其中心位置。3）当路线控制桩作为控制测量桩使用时，应进行护桩，并应设置指示标志。3标志应用本质或竹质桩,断面不应小于5cm×1.5cm,长度不应小于30cm。3.1.2树志埋设
1控制测量桩应埋设在基础稳定、易于长期保存的地点，理设时应使其具有足够的稳定性。
2路线控制桩、标志桩应具有一定的稳定性。3.1,3概志书写
1控制测量桃应在其表面标注点名（号）。2路线控制桃、标志桩应标明桩号、中心位置。3控制测量桩路线挖制和标志桩应按起，终点方向顺序连续编号，中线桩宜按0~9循环编号。
4分离式路基测量，其左，右侧路线械号前应冠以左、右线代号，并应以前进方向右侧路线为全程连续计算桩号。
5有比较方案时，桩号前应冠以比较线代号。6公路测量符号骨采用汉语拼音字，有特殊婴求时可采用英文宁母。4
IKNiKAa
3.2测量记录
3.2.1桩标记录
1控制测量桩应填与点之记，并应在现场填绘。2当路线控制桩作为控制测量桩使用时，应填写固定桩志表。3.2.2勘测记录
测量标忌与测量记录
1公路勘测的各种记录，应采用专用记录簿。记录簿必须编排负码，严禁撕采用电子设备记录时，打印输出的内容应具有可查性。2测量数据记录不得涂改、擦改和转抄。当记录发生错误时，应按下述条款进行处理：
1)角度记录中的分位距离和水准记录中的分米位的读记错误可以更议，但不得连环更政。
2)角度记录中的秒位、距离租水准记录中的厘米及厘米以下位数不得涂，必须重测。
3)允许改正的内容应用斜线整齐去错误的记录，在其上方重新记录正确的数值，并应在备注栏注明原因。
3原始数据和记事项月应现场记求，记录项日应齐全。4各种记录簿应编制月录，并应由测量复核及主管人员签署。公路勘测就范(JTC C10—2007)
控制测量
平面控制测册
般规定
1平面控制测量应采用GPS测量、导线测量、三角测量或三边测量方法进行：2各等级平面控制测量，其最弱点点位中误差不得大于±5cm,最弱相邻点相对点位中误差不得大于±3cm,最弱相邻点边长柑对中误差不得大于表4.1.1-1的规定表4.1.1-1平面控制测量精度要求测量等级
最弱相邻点边长相对中误差
1/100 000
1/70 000
1/35000
测最等级
最弱相邻点边长相对中误差
1/20:000
各级公路和桥梁、隧道平面控制测量的等级不得低于表4.1.1-2的规定。3
表4.1.1-2平面控制测量等级选用高架桥、路线控制测最多跨桥梁总长Z(m)L≥3 000
2 000 ≤ L<3 000
商架桥
高速、一级公路
三、四级公路
1 000≤ L ≤2 000
单跨桥架Lk（m）
Lk2 500
300≤ Lk <500
150300
隧道宽通长度Lc(m)
LG2f 000
3000g600
1 000≤ F3 000
Lc<1 000
测等级
4选择路线平面控制测量坐标系时，应使测区内投影长度变形值不人于2.5cm/km；人型构造物平面控制测量坐标系，其投影长度变形值不应大于1cm/km。投影分带位置不应选择在大型构造物处。
5角度、长度和坐标的数字取位应符合表4.1.1-3的规定。表4.1.1-3角度、长度和坐标的数字取位要求测虽等级
三、四等
4.1.2平而控制点布设要求
角度（\）
长度(m)
坐标(m)
1平面控制点相邻点间平均边长应参照表4.1.2执行。四等及以平面控制网中相邻点之间的距离不得小于500m，·二级平面控制网中相邻点之间的距离在平原微丘行
IKNiKAa
