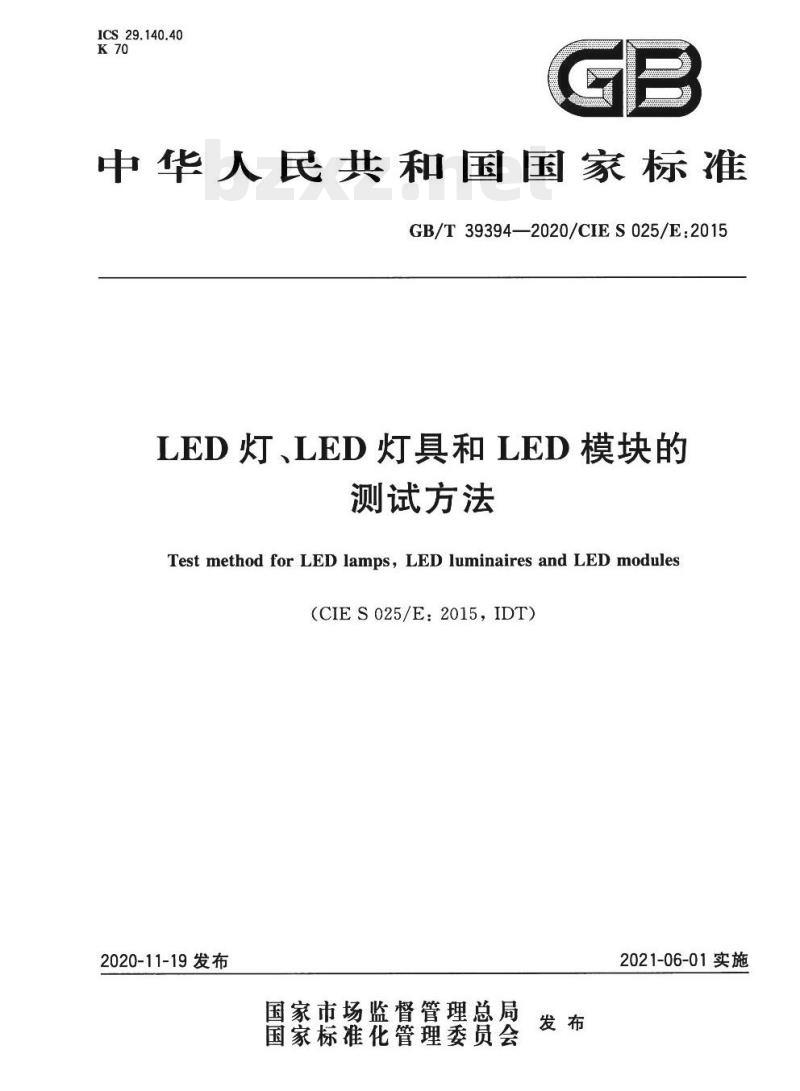

【GB国家标准】 LED灯、LED灯具和LED模块的测试方法

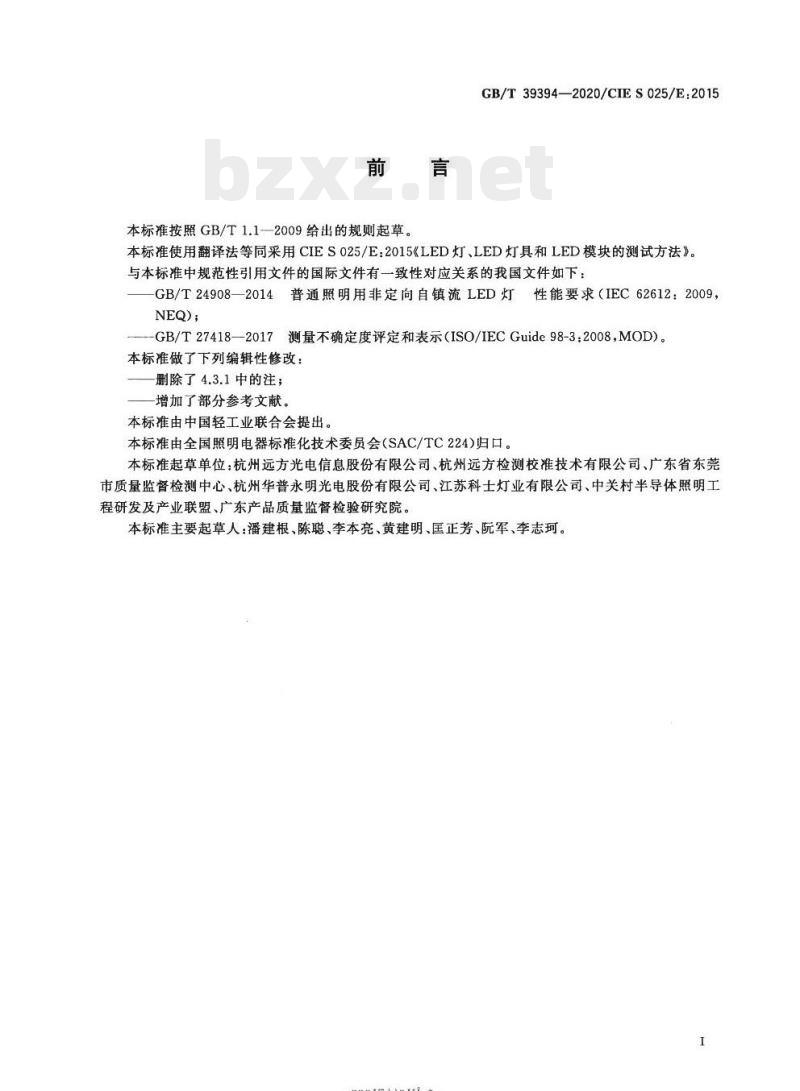

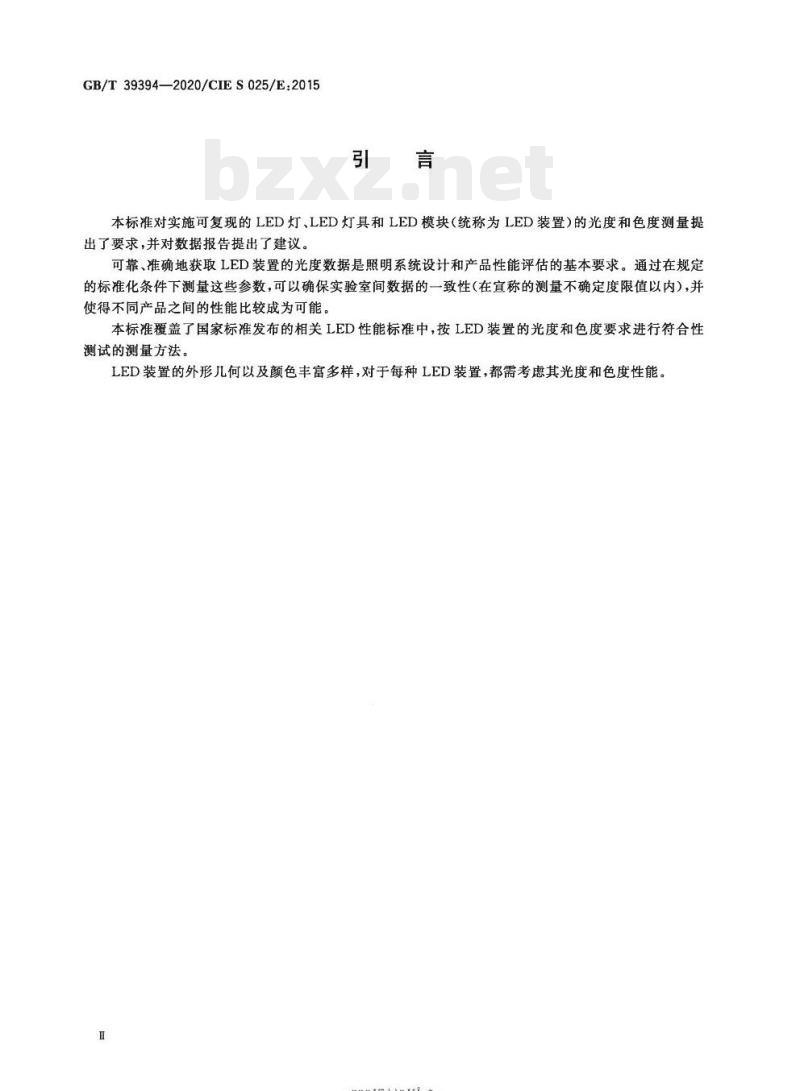

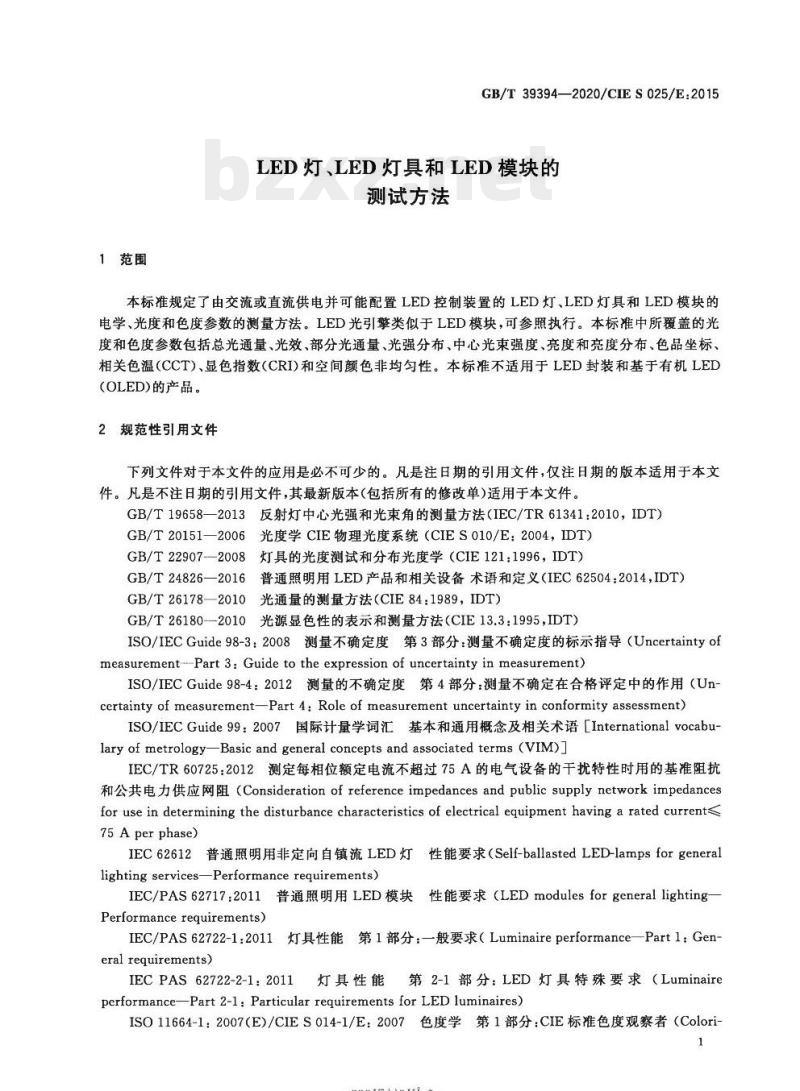

GB/T 39394—2020/CIES 025/E:2015 LED灯、LED灯具和LED模块的测试方法 Test method for LED lamps, LED luminaires and LED modules (CIES 025/E:2015, IDT) 2020-11-19 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。GB/T 39394—2020/CIES 025/E:2015 本标准使用翻译法等同采用 CIES 025/E:2015《LED灯、LED灯具和LED模块的测试方法》。与本标准中规范性引用文件的国际文件有一致性对应关系的我国文件如下： - GB/T 24908—2014 普通照明用非定向自镇流LED灯性能要求（IEC 62612:2009, NEQ）； - GB/T 27418—2017 测量不确定度评定和表示（ISO/IEC Guide 98-3:2008, MOD）。 本标准做了下列编辑性修改： 删除了 4.3.1 中的注； 增加了部分参考文献。 本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会 (SAC/TC224) 归口。本标准起草单位：杭州远方光电信息股份有限公司、杭州远方检测校准技术有限公司、广东省东莞市质量监督检测中心、杭州华普永明光电股份有限公司、江苏科士灯业有限公司、中关村半导体照明工程研发及产业联盟、广东产品质量监督检验研究院。本标准主要起草人：潘建根、陈聪、李本亮、黄建明、压正芳、阮军、李志珂。 引言 本标准对实施可复现的LED灯、LED灯具和LED模块（统称为LED装置）的光度和色度测量提出了要求，并对数据报告提出了建议。可靠、准确地获取LED装置的光度数据是照明系统设计和产品性能评估的基本要求。通过在规定的标准化条件下测量这些参数，可以确保实验室间数据的一致性（在宜称的测量不确定度限值以内），并使得不同产品之间的性能比较成为可能。本标准覆盖了国家标准发布的相关LED性能标准中，按LED装置的光度和色度要求进行符合性测试的测量方法。 LED装置的外形几何以及颜色丰富多样，对于每种LED装置，都需考虑其光度和色度性能。 1 范围 GB/T 39394—2020/CIES 025/E:2015 LED灯、LED灯具和LED模块的测试方法 本标准规定了由交流或直流供电并可能配置LED控制装置的LED灯、LED灯具和LED模块的电学、光度和色度参数的测量方法。LED光引擎类似于LED模块，可参照执行。本标准中所覆盖的光度和色度参数包括总光通量、光效、部分光通量、光强分布、中心光束强度、亮度和亮度分布、色品坐标、相关色温（CCT）、显色指数（CRI）和空间颜色非均匀性。本标准不适用于LED封装和基于有机LED (OLED) 的产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 19658—2013 反射灯中心光强和光束角的测量方法 (IEC/TR 61341:2010, IDT) GB/T 20151—2006 光度学 CIE 物理光度系统 (CIES 010/E:2004, IDT) GB/T 22907—2008 灯具的光度测试和分布光度学 (CIE 121:1996, IDT) GB/T 24826—2016 普通照明用 LED 产品和相关设备术语和定义 (IEC 62504:2014, IDT) GB/T 26178—2010 光通量的测量方法 (CIE 84:1989, IDT) GB/T 26180—2010 光源显色性的表示和测量方法 (CIE 13.3:1995, IDT) ISO/IEC Guide 98-3:2008 测量不确定度第3部分：测量不确定度的标示指导 (Uncertainty of measurement—Part 3: Guide to the expression of uncertainty in measurement) ISO/IEC Guide 98-4:2012 测量不确定度第4部分：测量不确定在合格评定中的作用 (Uncertainty of measurement—Part 4: Role of measurement uncertainty in conformity assessment) ISO/IEC Guide 99:2007 国际计量学词汇基本和通用概念及相关术语 [International vocabulary of metrology—Basic and general concepts and associated terms (VIM)] JIEC/TR 60725:2012 测定每相位额定电流不超过 75A 的电气设备的干扰特性时用的基准阻抗和公共电力供应网阻 IEC 62612 普通照明用非定向自镇流LED灯性能要求 (Self-ballasted LED lamps for general lighting services—Performance requirements) IEC/PAS 62717:2011 普通照明用LED模块性能要求 (LED modules for general lighting—Performance requirements) IEC/PAS 62722-1:2011 灯具性能第1部分：一般要求 (Luminaire performance—Part 1: General requirements) IEC/PAS 62722-2-1:2011 灯具性能第2-1部分：LED灯具特殊要求 (Luminaire performance—Part 2-1: Particular requirements for LED luminaires) ISO 11664-1:2007 (E)/CIES 014-1/E:2007 色度学第1部分：CIE标准色度观察者 (Colorimetry—Part 1: CIE standard colorimetric observers) ISO 11664-2:2007 (E)/CIES 014-2/E:2006 色度学第2部分：CIE标准照明体 (Colorimetry—Part 2: CIE standard illuminants) ISO 11664-3:2012 (E)/CIES 014-3/E:2011 色度学第3部分：CIE三刺激值 (Colorimetry—Part 3: CIE tristimulus values) ISO/CIE 19476:2014 (E) 照度计和亮度计的性能描述 (Characterization of the performance of illuminance meters and luminance meters) CIE 017/E:2011 国际照明词汇 (ILV: International lighting vocabulary) CIE 15:2004 色度学第三版 (Colorimetry. 3rd edition) CIE DIS 024/E:2015 发光二极管和LED组件术语和定义 [Light emitting diodes (LEDs) and LED assemblies—Terms and definitions] CIE 198:2011 光度测量不确定度 (Determination of measurement uncertainties in photometry) CIE 198-SP1:2011 光度测量不确定度补充1：确定测量不确定度的模块和示例 (Determination of measurement uncertainties in photometry—Supplement 1: Modules and examples for the determination of measurement uncertainties) ILAC P10:01/2013 测量结果的溯源性要求 (ILAC policy on the traceability of measurement results)
