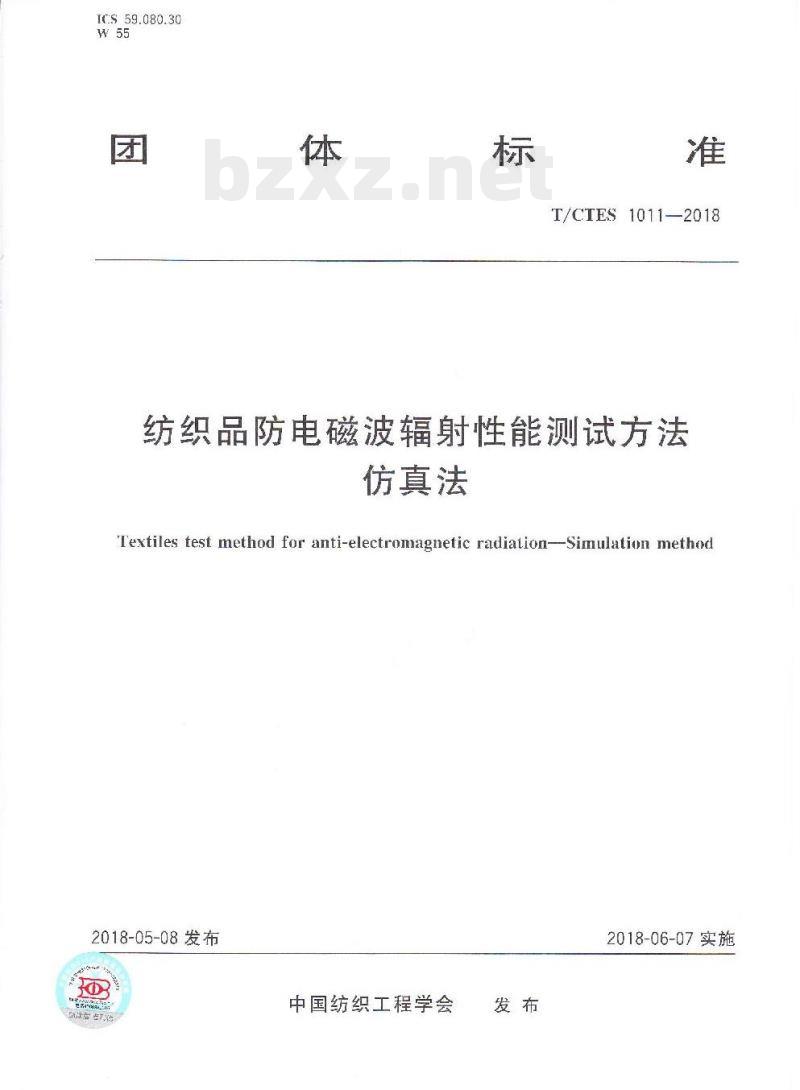

【其它国内标准】 纺织品防电磁波辐射性能测试方法仿真法

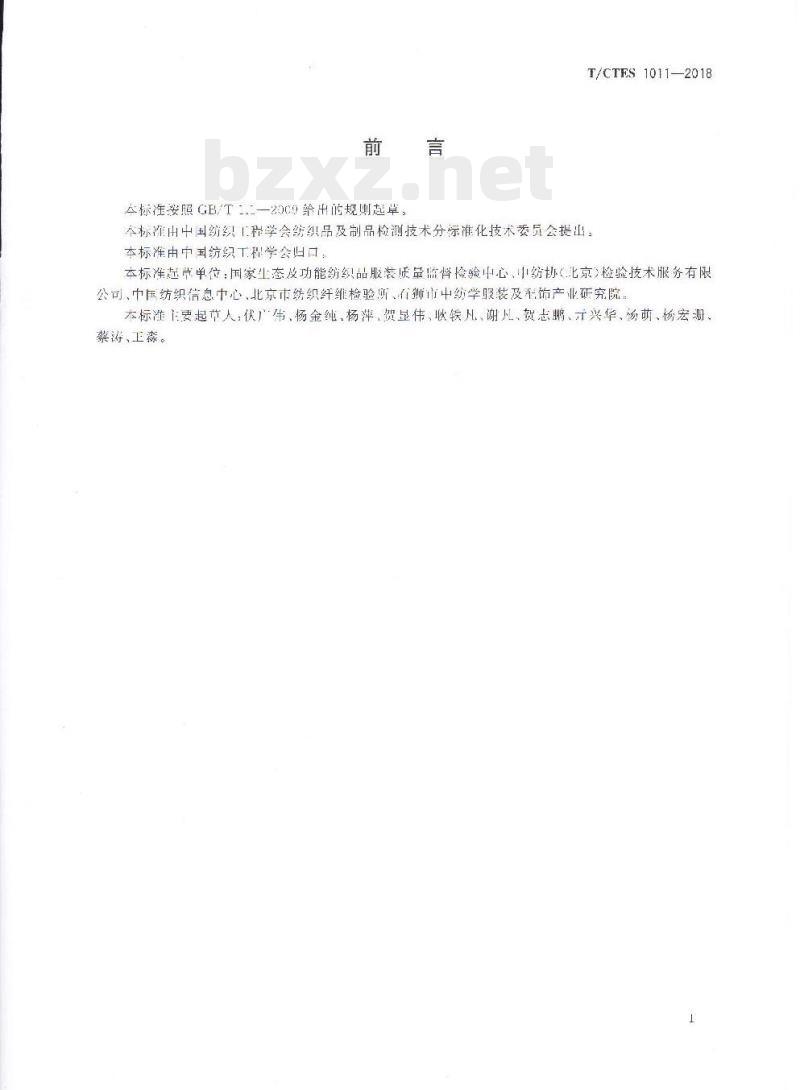

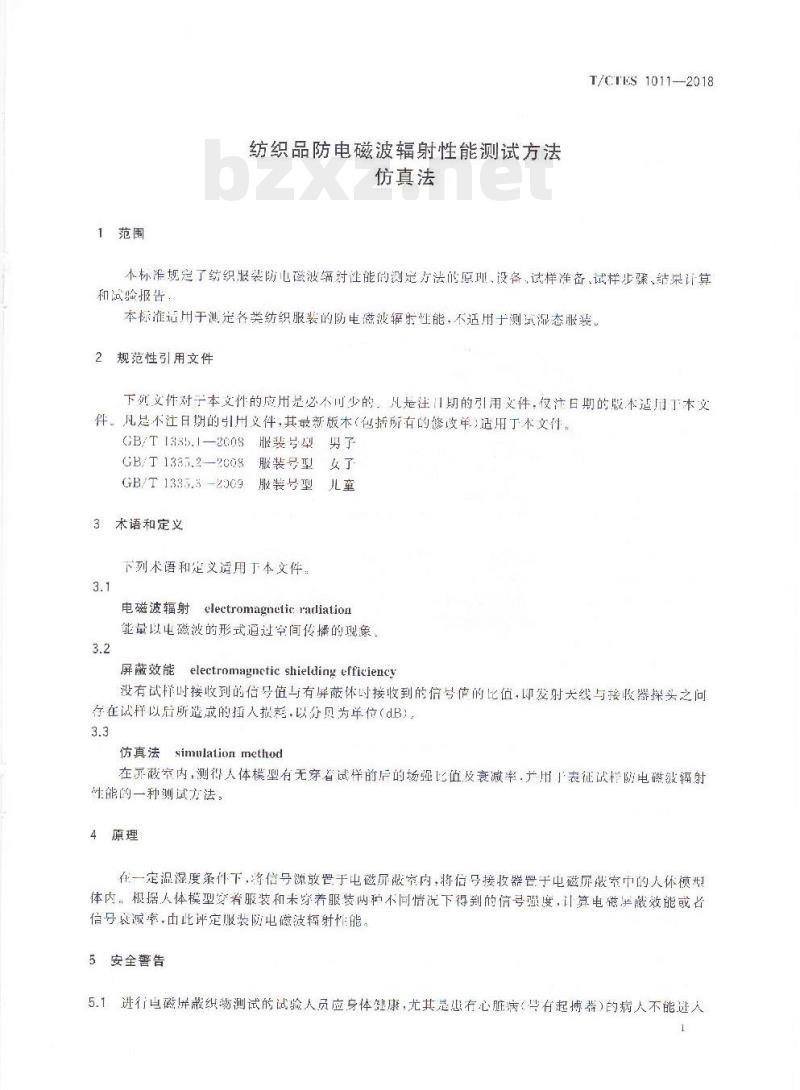

纺织品防电磁波辐射性能测试方法 仿真法 T/CTES 1011-2018 前言 本标准由中国纺织工程学会纺织品及制品检测技术标准化技术委员会提出。本标准由中国纺织工程学会归口。 标准起草单位：国家生态及功能纺织品服装质量监督检验中心，中纺协（北京）检验技术服务有限公司、中国纺织信息中心、北京市纺织纤维检验所、石狮市中纺学服装及配饰产业研究院。 标准起草人：伏广伟、杨金纯、杨萍、贺显伟、耿铁凡、谢凡、贺志鹏、六兴华、场萌、杨宏珊、蔡王森淼。 1 范围 本标准规定了纺织服装防电磁波辐射性能测定方法的原理、设备、试样准备、试验步骤、结果计算和试验报告。 本标准用于测定各类纺织服装的防电磁波辐射性能，不适用于测试湿态服装。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的，凡是注明日期的引用文件，仅注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。 GB/T 1335.1—2008 服装号型 男子 GB/T 1335.2—2008 服装号型 女子 GB/T 1335.3—2009 服装号型 儿童 3 术语和定义 下列术语和定义适用于本文件： 3.1 电磁波辐射 (electromagnetic radiation)：能量以电磁波的形式在空间传播的现象。 3.2 屏蔽效能 (electromagnetic shielding efficiency)：没有试样时接收到的信号值与有屏蔽体时接收到的信号的比值，即发射天线与接收器探头之间存在试样以后所造成的插入损失，以分贝为单位（dB）。 3.3 仿真法 (simulation method)：在屏蔽室内，测得人体模型有无穿着试样前后的场强比值及衰减率，并用于表征试样防电磁波辐射性能的一种测试方法。 4 原理 在一定温湿度条件下，将信号源放置于电磁屏蔽室内，将信号接收器置于电磁屏蔽室中的人体模型体内，根据人体模型穿着服装和未穿服装两种不同情况下得到的信号强度，计算电磁屏蔽效能或信号衰减率，由此评定服装防电磁波辐射性能。 5 安全警告 5.1 进行电磁屏蔽织物测试的试验人员应身体健康，尤其是患有心脏病（或装有起搏器）的病人不能进入实验室。试验人员在实验全过程中应穿着防电磁波辐射服装。试验人员在实验室每天测试时间不应超过4h。 5.2 不能将手机、手表、精密仪器等易受电磁辐射影响的物品带到实验室内。 5.3 信号源开启时间不宜过长，以免长时间运行造成信号源过热和（或）损坏。 5.4 本标准列出所有可能的安全性问题，本标准的使用者应负责在使用前周知安全健康操作规程，并确定使用范围。 6 设备 6.1 电磁屏蔽室：按照GB/T 12190—2006性能达到1kHz~30GHz下屏蔽效能不小于80dB。 注1：有条件的实验室最好将电磁屏蔽室作为信号屏蔽处理。 注2：屏蔽室大小以实验人员操作为准。 6.2 信号源：在以下频段中至少选择四个频段的信号源： 低频段：kHz 中频段：MHz 高频段：30MHz~300MHz 超高频段：300MHz~3GHz 特高频段：3GHz~30GHz 6.3 信号接收器：应能满足上述频段的测量要求。 6.4 信号移动天线：用于移动信号源位置。 6.5 人体模型：符合GB/T 标准的规格。 6.6 夹持器：普通金属夹具。 6.7 秒表：分度为0.1s。 7 试验用大气条件 试验用大气的环境条件为20±5℃，相对湿度不大于65%。相对湿度过高或过低对样品的测试结果有影响，尤其是回潮率较高的织物或服装，测试结果偏差会加大。 8 试样准备 从正常批量生产的产品中随机抽取3件，且不应带有破损、扭曲或疵点。定制服装数量不满足时，应在报告中注明测试样品数量。 9 试验步骤 9.1 将信号源（6.2）置于电磁屏蔽室（6.1）内，将信号接收器探头（6.3）固定于人体模型（6.5）内。如待测样品为上衣，则信号接收装置应置于胸腔内；如待测样品为裤子或短裤，则信号接收器探头应置于臀部空腔内。 9.2 调整信号源（6.2）发射天线，使之正对人体模型（6.3），信号源和信号接收器（6.3）探头的距离不超过1.5m。信号源发射天线与信号接收器探头应处于同一水平线。 9.3 打开信号源（6.2）的电源，预热3min。然后按照实际需要设定信号源发射器输出功率，并稳定3min。 9.4 打开信号接收器（6.3）电源，并调整到相应的挡位（如：探头、场强、调零档等）。 9.5 在信号源（6.2）稳定输出3min后，开始读取信号接收器（6.3）的读数。记录每次读数跳变，如读数无跳变则每10s记录一次场强信号数据，共记录15个场强数值，并记录信号源装置所测定数值的单位。 注：读数和记录时，实验人员应在屏蔽室内，注意此时屏蔽室的门、窗应为关闭状态。 9.6 其他条件不变，迅速将测试样品穿套于人体模型（6.5）上。试样过于宽松时可用夹持器（6.6）进行固定。穿套测试样品时切忌碰撞或影响信号接收装置探头的位置。 9.7 待样品稳定1min后，开始读取信号接收器（6.3）的读数。记录每次读数跳变，如读数有跳变则每10s记录一次场强信号数据，共计记录15个场强数据数值，并记录信号源装置所测定数值的单位。 9.8 更换测试频段，重复9.1~9.7步骤，至少选择6.2中规定的四个频段作为采样点，同时应在报告中说明采用频点的数量和具体频段。 9.9 更换其他测试样品，按照9.1~9.8步骤重复测试，直到所有样品测试完毕后关闭设备。 注：信号接收器（6.3）的“调零”只能在测试前且信号源装置关闭的情况下进行，而不能在测试过程中或者信号源装置开启的情况下进行。 10 结果计算 10.1 将未穿套样品状态下测得的场强数值求算术平均值。若该场强为电场强度记为$E_r$，单位为V/m；若该场强为磁场强度记为$H_r$，单位为A/m；若该场强以功率密度表示，单位为$mu$W/cm$^2$或mW/cm$^2$，记为$P_r$。 10.2 将穿套样品之后测得的15个场强数值求算术平均值。若该场强为电场强度记为$E$，单位为V/m；若该场强为磁场强度记为$H$，单位为A/m；若该场强以功率密度表示，单位为$mu$W/cm$^2$或mW/cm$^2$，记为$P$。 10.3 对于电场强度，分别按照式（1）和式（2）计算衰减率和屏蔽效能（SE）： 衰减率 $= (E_r - E) / E_r imes 100%$ 式（2）：$SE = 20 imes log_{10}(E_r / E)$ 式中：$E_r$ 为未穿套样品状态下的电场强度；$E$ 为穿套样品之后的电场强度。 10.4 对于磁场强度，分别按照式（3）和式（4）计算衰减率和屏蔽效能（SE）： 衰减率 $= (H_r - H) / H_r imes 100%$ 式（4）：$SE = 20 imes log_{10}(H_r / H)$ 式中：$H_r$ 为未穿套样品状态下的磁场强度；$H$ 为穿套样品之后的磁场强度。 10.5 对于电场强度和磁场强度表示的功率密度，则分别按照式（5）和式（6）计算衰减率和屏蔽效能（SE）： 衰减率 $= (P_r - P) / P_r imes 100%$ 式（6）：$SE = 10 imes log_{10}(P_r / P)$ 式中：$P_r$ 为未穿套样品状态下的功率密度；$P$ 为穿套样品之后的功率密度。 10.6 计算所有测试样品在各测试频段的衰减率平均值和屏蔽效能（SE）的平均值，保留至小数点后两位。 11 试验报告 试验报告应包括以下内容： a) 试验是按本标准进行的； b) 测试环境的温湿度条件； c) 样品的描述及测试数量； d) 测试采用的频点数和具体频段； e) 各频段衰减率平均值，屏蔽效能（SE）平均值； f) 如果需要报告单个样品各频段衰减率和屏蔽效能（SE）； g) 任何偏离本标准的细节。
