【其他行业标准】 螺钉旋具头通用技术条件

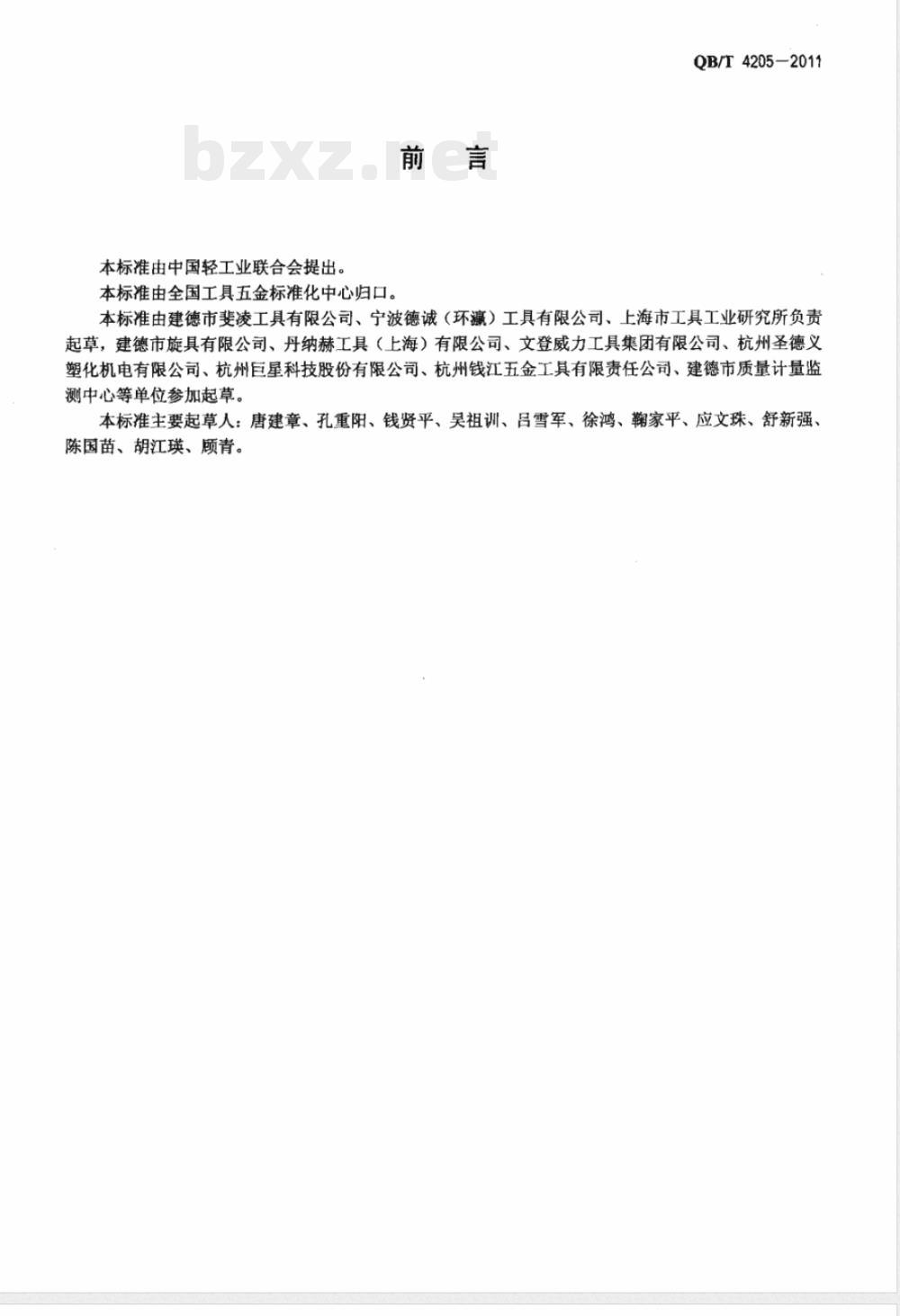

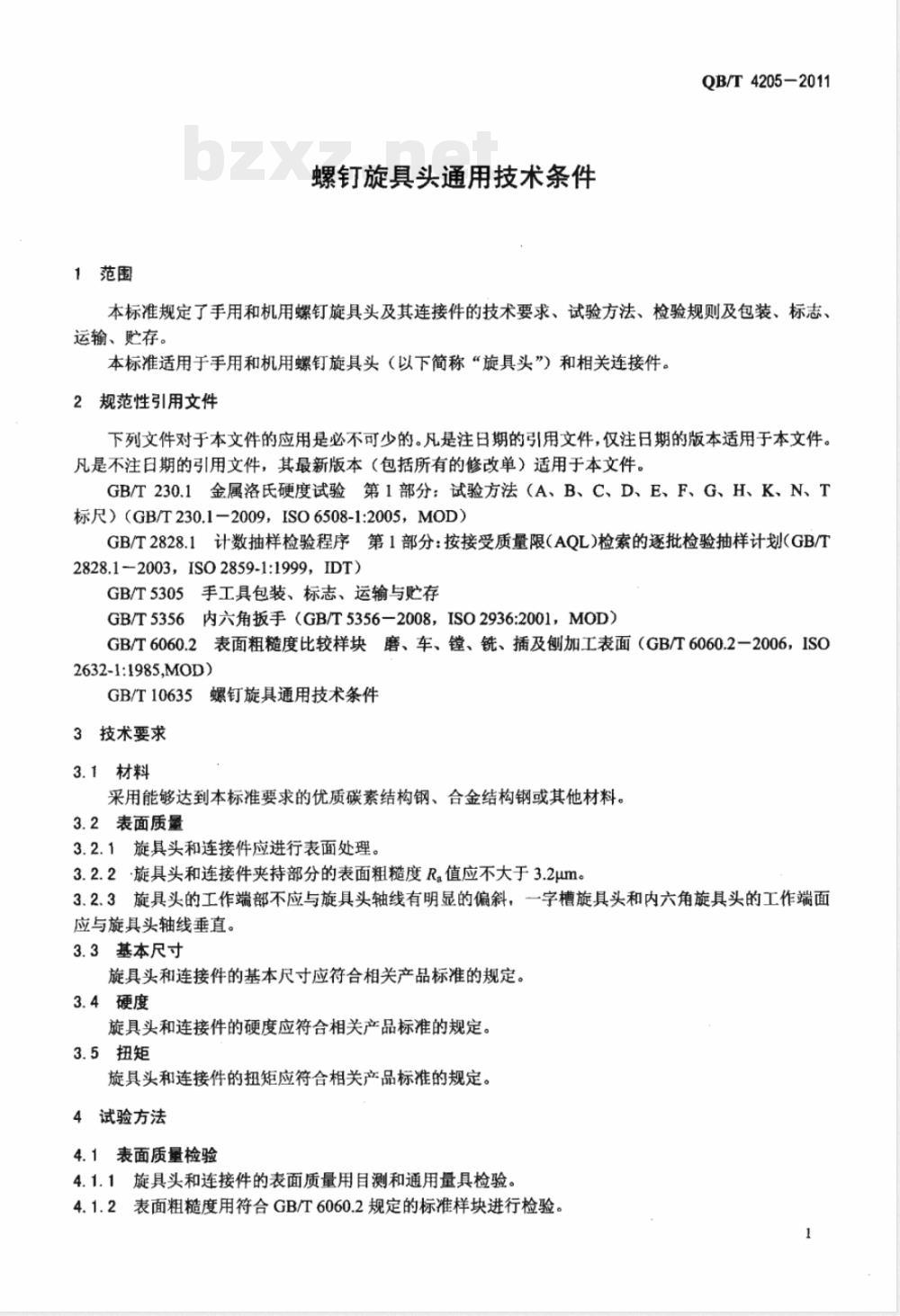

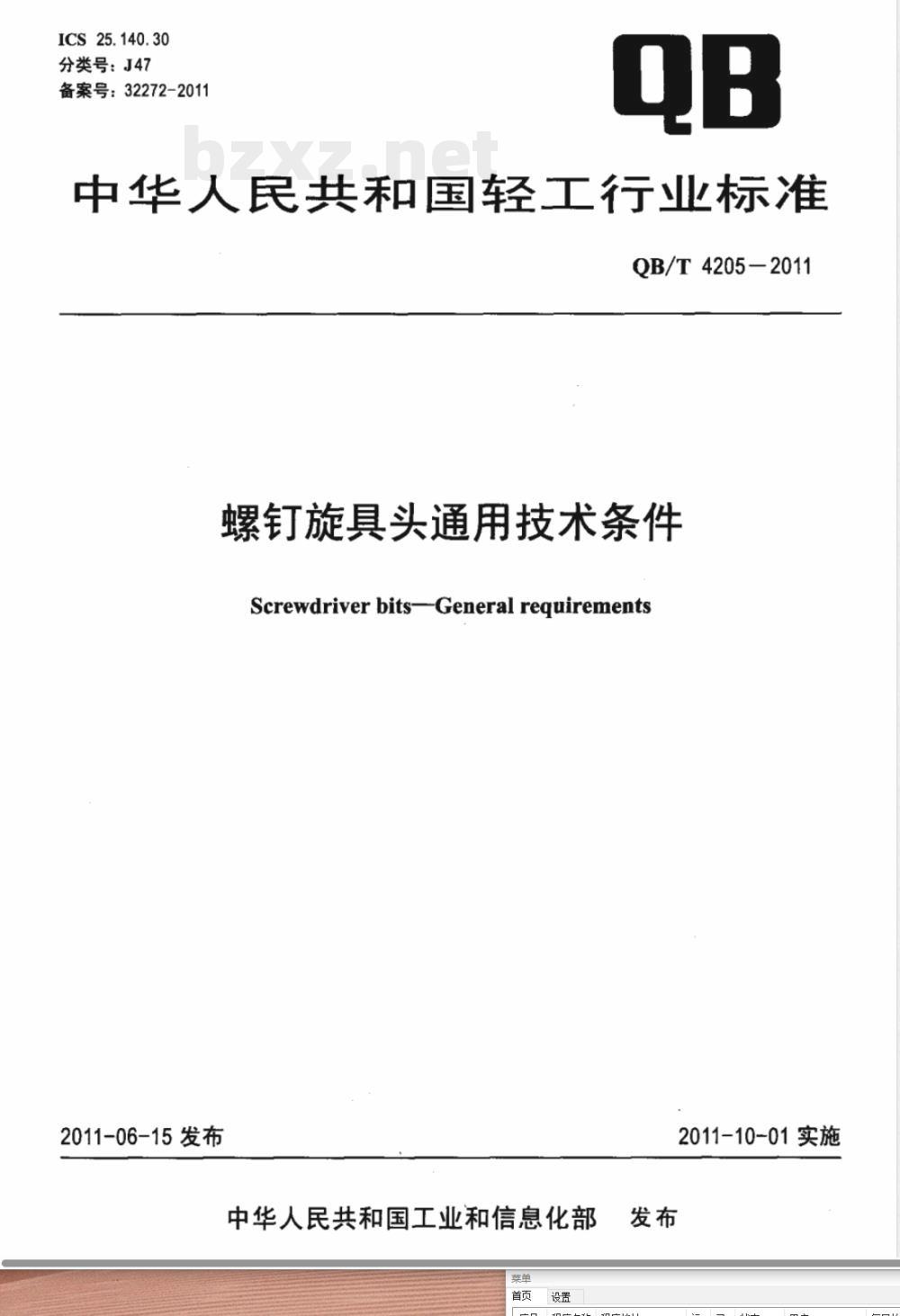

中华人民共和国轻工行业标准 QB/T 4205-2011 螺钉旋具头通用技术条件 Screwdriver bits—General requirements ICS 25.140.30 分类号：J47 备案号：32272-2011 发布日期：2011-06-15 实施日期：2011-10-01 发布单位：中华人民共和国工业和信息化部 归口单位：全国工具五金标准化中心 提出单位：中国轻工业联合会 前言 本标准由建德市斐凌工具有限公司、宁波德诚（环瀛）工具有限公司、上海市工具工业研究所负责起草，建德市旋具有限公司、丹纳赫工具（上海）有限公司、文登威力工具集团有限公司、杭州圣德义塑化机电有限公司、杭州巨星科技股份有限公司、杭州钱江五金工具有限责任公司、建德市质量计量监测中心等单位参加起草。 本标准主要起草人：唐建章、孔重阳、钱贤平、吴祖训、吕雪军、徐鸿、鞠家平、应文珠、舒新强、陈国苗、胡江瑛、顾青。 1 范围 本标准规定了手用和机用螺钉旋具头及其连接件的技术要求、试验方法、检验规则及包装、标志、运输、贮存。 本标准适用于手用和机用螺钉旋具头（以下简称“旋具头”）和相关连接件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 230.1 金属洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T 230.1-2009, ISO 6508-1:2005, MOD） GB/T 2828.1 计数抽样检验程序 第1部分：按接受质量限（AQL）检索的逐批检验抽样计划 (GB/T 2828.1-2003, ISO 2859-1:1999, IDT) GB/T 5305 手工具 包装、标志、运输与贮存 GB/T 5356 内六角扳手（GB/T 5356-2008, ISO 2936:2001, MOD） GB/T 6060.2 表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面（GB/T 6060.2—2006, ISO 2632-1:1985, MOD） GB/T 10635 螺钉旋具通用技术条件 3 技术要求 3.1 材料 采用能够达到本标准要求的优质碳素结构钢、合金结构钢或其他材料。 3.2 表面质量 3.2.1 旋具头和连接件应进行表面处理。 3.2.2 旋具头和连接件夹持部分的表面粗糙度 Ra 值应不大于 3.2μm。 3.2.3 旋具头的工作端部不应与旋具头轴线有明显的偏斜，一字槽旋具头和内六角旋具头的工作端面应与旋具头轴线垂直。 3.3 基本尺寸 旋具头和连接件的基本尺寸应符合相关产品标准的规定。 3.4 硬度 旋具头和连接件的硬度应符合相关产品标准的规定。 3.5 扭矩 旋具头和连接件的扭矩应符合相关产品标准的规定。 4 试验方法 4.1 表面质量检验 4.1.1 旋具头和连接件的表面质量用目测和通用量具检验。 4.1.2 表面粗糙度用符合GB/T 6060.2规定的标准样块进行检验。 4.2 基本尺寸检验 旋具头和连接件的基本尺寸用通用量具或符合GB/T 10635规定的专用量规检验。 4.3 硬度试验 旋具头和连接件的硬度试验按GB/T 230.1的规定进行。 4.4 扭矩试验 4.4.1 一字槽旋具头和十字槽旋具头的扭矩试验按GB/T 10635的规定进行。 4.4.2 内六角旋具头的扭矩试验按GB/T 5356的规定进行。 5 检验规则 5.1 产品须检验合格后方可出厂，并附有产品合格证。 5.2 产品的交收检验按GB/T 2828.1规定的二次抽样方案逐项进行，产品的不合格分类、检验项目、接收质量限（AQL）和检验水平按表1的规定。 表1 交收检验项目及合格判定条件 | 序号 | 检验项目 | 不合格分类 | 接收质量限 (AQL) | 检验水平 | | :--- | :--- | :--- | :--- | :--- | | 1 | 硬度试验 | B | 4.0 | s-2 | | 2 | 扭矩试验 | c | 6.5 | 1 | | 3 | 基本尺寸检验 | | 5.3 | | | 4 | 表面质量 | | | | 5.3 对交收检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换。 5.4 经检验拒收产品，应由制造厂重新分类修整后，再提交验收。 6 包装、标志、运输、贮存 产品的包装、标志、运输与贮存按GB/T 5305的规定。
