【JT交通运输标准】 长江电子航道图制作规范第4部分:数据有效性检验

规范性引用文件
术语和定义
电子航道图数据有效性检验列表目
JT/T 765.4—2016

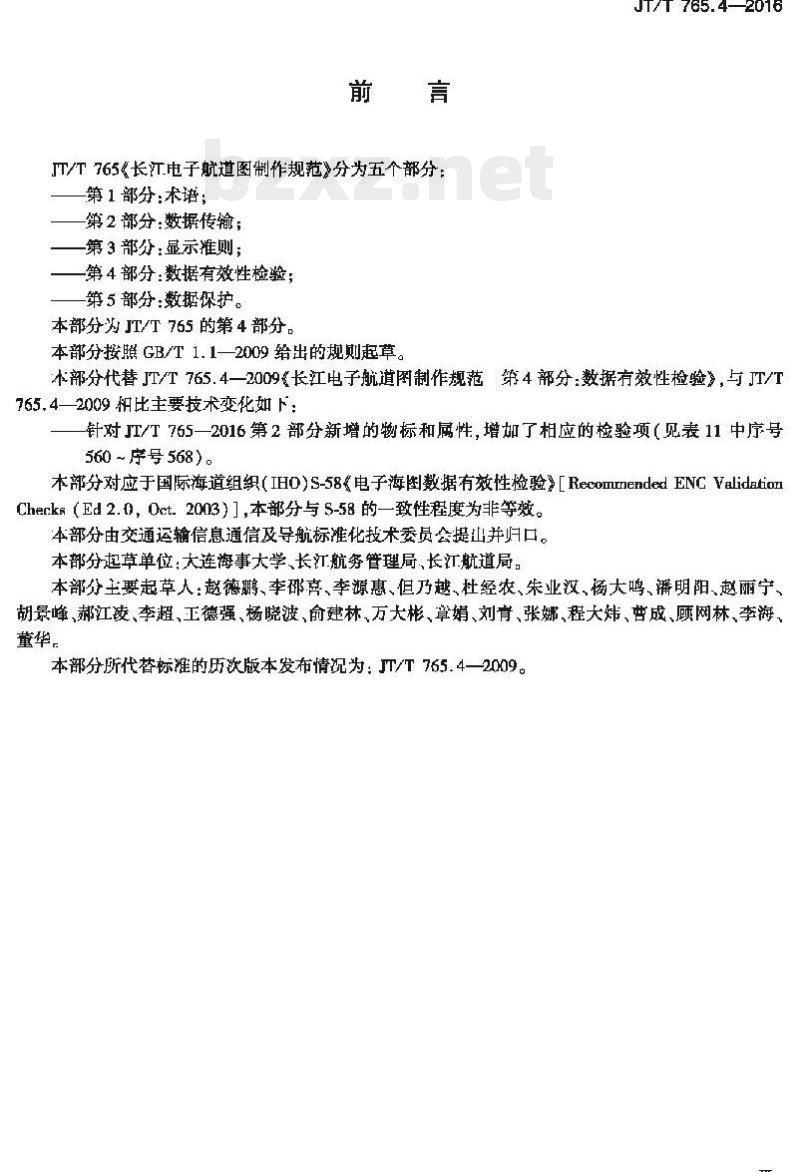

JT/T765《长江电子航道图制作规范》分为五个部分：第1部分：术语；
一第2部分：数据传输；
一第3部分：显示准则；
一第4部分：数据有效性检验；
第5部分：数据保护。
本部分为JT/T765的第4部分。
本部分按照GB/T1.1-2009给出的规则起草。JT/T765.4—2016
本部分代替JT/T765.4一2009《长江电子航道图制作规范第4部分：数据有效性检验》，与JT/T765.4—2009相比主要技术变化如下：针对JT/T7652016第2部分新增的物标和属性，增加了相应的检验项（见表11中序号560~序号568）。
本部分对应于国际海道组织（IHO)S-58《电子海图数据有效性检验》[RecommendedENCValidationChecks（Ed2.0，Oct.2003）1，本部分与S-58的一致性程度为非等效。本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：大连海事大学、长江航务管理局、长江航道局。本部分主要起草人：赵德鹏、李邵喜、李源惠、但乃越、杜经农、朱业汉、杨大鸣、潘明阳、赵丽宁、胡景峰、郝江凌、李超、王德强、杨晓波、俞建林、万大彬、章娟、刘青、张娜、程大炜、曹成、顾网林、李海、董华。
本部分所代替标准的历次版本发布情况为：JT/T765.4—2009。前言

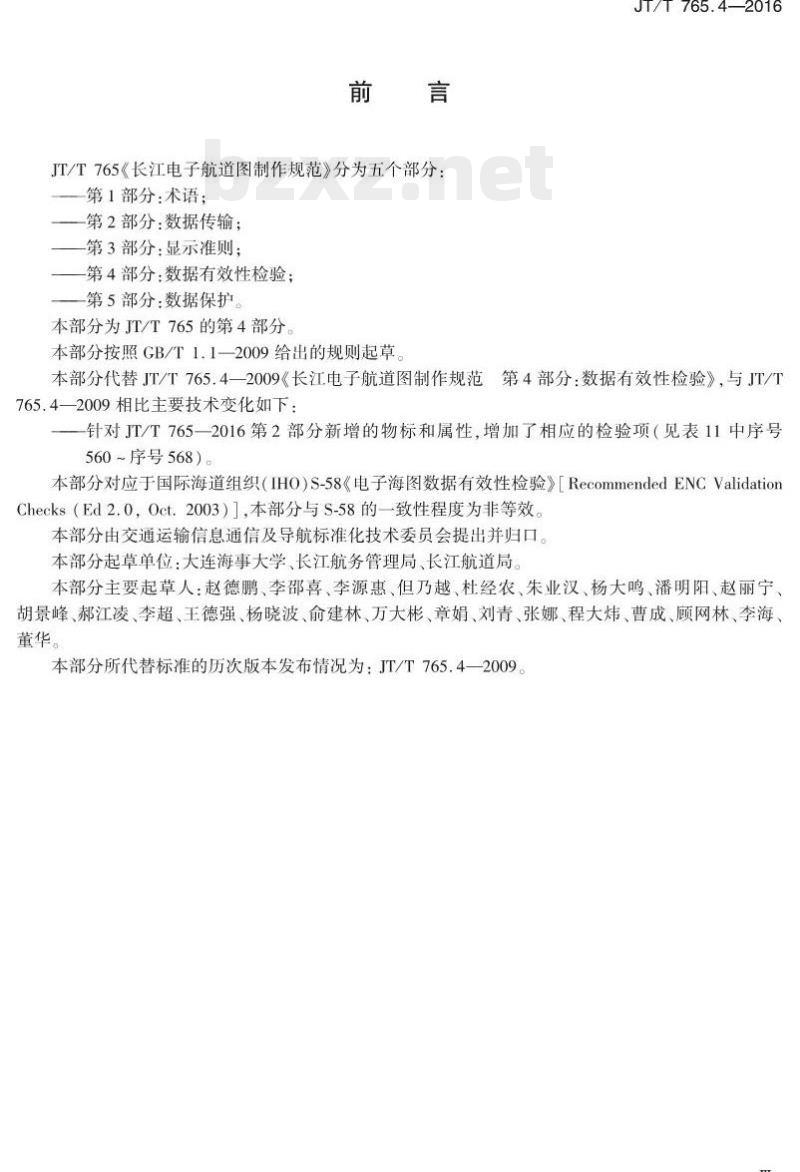

JT/T765长江电子航道图制作规范》分为五个部分：第1部分：术语：
第2部分：数据传输；
-第3部分：显示推则，
-第4部分：数据有效性检验；
第5部分数据保护。
本部分为JT/T765的第4部分。
本部分按照GB/T1.1-—2009给出的规则起草。JT/T 765.4—2016
本部分代替JT/T765.4—2009长江电子航道图制作规范第4部分：数据有效性检验》，与JT/T765.4—2009相比主要技术变化如下：针对JT/T765一2016第2部分新增的物标和属性，增如了相应的检验项（见表11中序号560~序号568）。
本部分对应于国际海道组织（IHO)S-58电子海图数据有效性检验[RecommendedENCValidatiomChecke（Ed 2.0，0ct2003)],本部分与 S-58 的一致性程度为非等效。本部分由交通运输信息通信及导航标准化技术委员会提山并归口。本部分起草单位：大连海事大学，长江航务管理局、长江航道局。本部分主要起草人：赵德鹏、李邵喜、李源惠、但乃越、杜经农、朱业汉、杨大鸣、播明阳、赵丽宁、胡景峰、郝江凌、李超、王德强、杨晓波、俞建林，万大彬、章娟、刘青、张娜、程大炜、苔成、顾网林、李海、董华。
本部分所代替标准的历版本发布情况为：JT/T765.4—2009。1范围

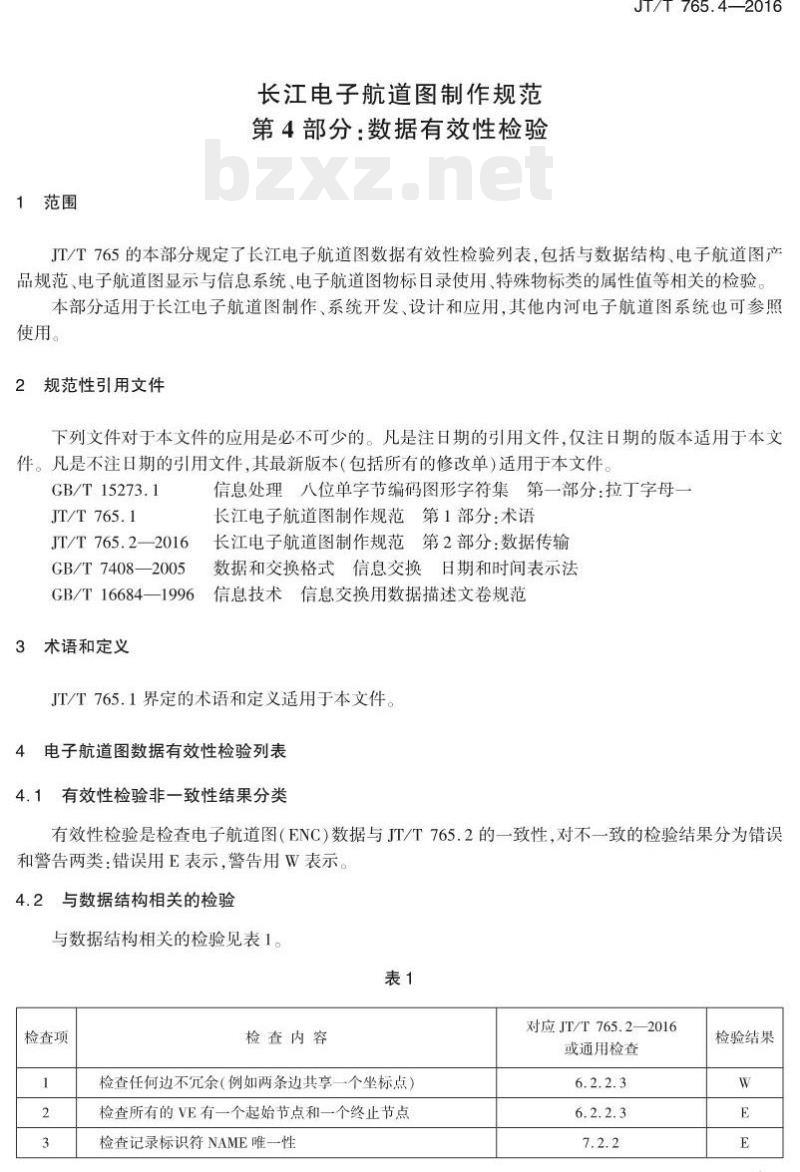

长江电子航道图制作规范
第4部分：数据有效性检验
JT/T765.4—2016
JT/T765的本部分规定了长江电子航道图数据有效性检验列表，包括与数据结构、电子航道图产品规范、电子航道图显示与信息系统、电子航道图物标目录使用、特殊物标类的属性值等相关的检验。本部分适用于长江电子航道图制作、系统开发、设计和应用，其他内河电子航道图系统也可参照使用。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 15273.1
JT/T765.1
JT/T765.2-—2016
GB/T7408—2005
信息处理八位单字节编码图形字符集第一部分：拉丁字母一长江电子航道图制作规范第1部分：术语长江电子航道图制作规范第2部分：数据传输数据和交换格式信息交换日期和时间表示法GB/T16684—1996
5信息技术信息交换用数据描述文卷规范3术语和定义
JT/T765.1界定的术语和定义适用于本文件。电子航道图数据有效性检验列表4
4.1有效性检验非一致性结果分类有效性检验是检查电子航道图（ENC）数据与JT/T765.2的一致性，对不一致的检验结果分为错误和警告两类：错误用E表示，警告用W表示。4.2与数据结构相关的检验
与数据结构相关的检验见表1。
检查项
检查内容
检查任何边不元余（例如两条边共享一个坐标点）检查所有的VE有一个起始节点和一个终止节点检查记录标识符NAME唯一性
对应JT/T765.2—2016
或通用检查
检验结果
JT/T765.4—2016
检查项
检查内容
表1(续）
检查记录类型标识符RCNM仅包含在JT/T765.2—2016表2中的值编码
检查记录标识号RCID的范围是1～（232-2）校验每个文件的CRC
检查所有物标有合法的AGEN、FIND和FIDS取值,并且所有特征物标标识是否唯一
属性编码在单个物标中不能重复对线物标，ORNT取1或2，USAG取255，MASK取1或2对点物标，ORNT取255，USAG取255，MASK取255所有USAG等于3的边一定被M_COVR物标引用除了集合类物标外，所有物标都应具有FSPT编码对于由多段边组成的线物标，特征记录到空间记录指针字段FSPT编码应当连续，并且前一空间记录的终点应当等于后一空间记录的起点
对于由内外环组成的区域物标，内外环无公共点检查所有区域的闭合性
检查区域外环由顺时针编码
检查区域内环由逆时针编码
检查所有的区域按如下要求定义：a)
只有一个外环（首先被引用的）：可以有0个或多个内环，这些内环确保是闭合的、连续的,并且具有正确的USAG编码
任何被M_COVR物标应用的边，（USAG)不能被编码成1或2检查几何图元和物标类相一致
检查所有的失量记录指针VRPT被一个失量记录的边引用检查边的首尾节点的正确编码序列检查仅存在SG2D和SG3D空间记录检查水深的编码类型为SG3D,具有X,Y,Z值检查连接节点坐标字段符合如下要求：a)
检查边的首节点和尾节点被清晰地编码为连接的节点；检查连接节点不是边中的一部分；检查边用矢量记录指针VRPT直接引用它们的首/尾节点
检查所有字段、子字段数值在如下允许范围内：a)
子字段值范围符合JT/T765.2—2016的格式描述：合法的属性值范围。对loat型的属性值，整数部分的格式声明不必检查
对应JT/T765.2—2016
或通用检查
7.4.4、7.4.5和7.5.2
7.4.7.2和B.3.8
7.4.7.3.3
7.4.7.3. 1
7.4.7.4.2
7.4.7.4.2
7.4.7.4.2和7.4.7.4.3
7.4.7.4.3
7.5.1和B.3.3
7.7.2.2.1、7.7.3和A.3
检验结果
检查项
检查内容
表1(续）
检查所有字段、子字段具有正确的格式编码检查DSSI内的记录数描述的正确性检查用来更新FFPC-NFPT、FSPC-NSPT、SCCG-CCNC、VRPC-NVPT的子字段编码的索引位置是否有效检查用来更新FFPC-FFIX、FSPC-FSIX、SGCG-CCIX、VRPC-VPIX的子字段编码的索引位置是否有效对于所有的边,检查所有的SG2D坐标均不同于起点和终点坐标
检查所有的更新记录引用有效的记录标识NAME记录检查任属性更新都引用有效的NAME记录和属性标签检查所有的指针索引更新引用有效的NAME记录并且索引应在FFPT、FSPT和VRPT指针字段内检查更新文件中，记录版本RVER是否与被修改记录版本连续
对于物标和矢量记录更新的记录，检查是否：DELETE：记录不包含更多的字段；a)
MODIFY/INSERT：记录应当包含更多的更新信息检查更新和基础数据在同一词级检查一项更新记录只包含一个FFPC字段和一个VRPC字段，一个FSPC字段和一个SGCC范围检查边更新后空间线的连续性
满足下列条件的两个线物标可以合并在一起：a）两个物标以同一类编码且属性值相同；用于线物标中的空间边具有相同的空间属性；b)
两个线物标具有一个或两个共用连接节点，并且共用节点是该线物标的起始节点或终止节点。共用节点不被满足上述列项的第三个物标共用检查所有的区域都是闭合的
被组1物标应用的边，具有下列特征之一：a）被两个组1物标引用，并且在两个物标编码中具有不同的ORNT值：
b）被一个具有属性CATCOV等于1的M_COVR物标引用检查所有的DEPCNT物标引用空间与组1物标相关,除非该物标位于在UNSARE或DRGARE物标覆盖范围之内除了最深和最浅区域外，所有DEPARE物标中属性DRVALI和DRVAL2的值也是DEPCNT物标中属性VALDCO的值JT/T765.4—2016
对应JT/T765.2—2016
或通用检查
7.7.2.2.2
7.7.3.1.2
7.7.6.5,7.7.6.7、7.7.7.1.5
和7.7.7.1.3
7.7.7.1.5、7.7.6.5、7.7.6.7
和7.7.7.1.3
7.7.7.1.6
7.8.4.2.1和7.8.4.3.1
7.8.4,2.2 和7.8.4,3.1
7.8.4.2.2a)
7.8.4.2.37.8.4.3.2.2、
7.8.4.2.4和7.8.4.3.3
7.8.4.3.3
逻辑一致
逻辑一致
逻辑一致
逻辑一致
检验结果
JT/T765.4-2016
检查项
检查内容
表1（续）
检查没有边同时被两个或多个同类线物标引用，除了下面所45
列中的一些物标，这些物标在几何上有接触但有不同属性值：BERTHS、CBLOHD、CBLSUR、CONVYR、DWRTCL、FERYRTFSWFAM、MORFAC、NAVLNE、RCRTCL、RECTRC任何具有DATEND和DATSTA的物标属性编码时，DATEND应等于或晚于DATSTA
检查编译的物标类LIGHTS和RTPBCN如果具有属性SEC-TRI的编码，就一定要具有取不同值的属性SECTR2的编码，反之亦然
检查任何具有SCVALI和SCVAL2属性编码的M_SREL物标，其SCVALI值应比SCVAL2大
检查任何具有DRVAL1和DRVAL2属性编码的物标，其DRVALI值小于或等于DRVAL2
检查组成物标类RECTRC或NAVLNE的空间节点都应在一条直线上
检查任何边不得被下列状况下的物标同时引用：a）被物标类BNKLNE引用；
b）被具有属性WATLEV等于2或未设定的物标类SLCONS引用
任何LNDELV物标（点或线）应当被区域状LNDARE物标所覆盖，应当位于线状LNDARE物标空间上，应当与点状LN-DARE物标共享空间。除非LNDELV物标被定义在具有属性WATLEV等于1（高水位时部分没）或2（总是干出）的区域状WRECKS物标上
检查任何SLOCRD物标被区域状LNDARE物标所覆盖；检查任何SLOTOP物标位于区域状LNDARE物标之内或位于其边上
检查任何CRANES、BUISGL、FORSTC、LNDMRK或SILTNK物标类，以及在主从关系中不是从物标的DAYMAR物标类：a)
如果是区域状物标，检查它是否被区域状LNDARE物标所覆盖；
如果是点类型，那么检查：
1）它是否位于区域状LNDARE物标内；2）与点状物标LNDARE、PONTON、PILPNT、PYLONS、OFRPLF、SLCONS、UWTROC相一致。位于线状物标BNKLNE、DAMCON、BRIDGE、LNDARE、PONTON或SLCONS之上
检查没有线或点状LNDARE物标位于另二个区域状LN-DARE物标之内，当其被LAKARE、RIVERS、DOCARE、LOKBSK或CANALS物标所覆盖的情况除外对应JT/T765.2—2016
或通用检查
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
C.4.7.2、C.4.7.4,C.6.1.1
和C.6.2.1
C.4.7.4、C.4.7.5和C.4.8.4
逻辑一致
逻辑一致
检验结果
检查项
检查内容
表1（续）
检查任何BUAARE物标被区域状LNDARE物标所覆盖对于任何不与LNDARE物标或具有属性CONDTNI等于1、3、5的SL.CONS物标共享空间的BNKLNE物标检查它没有位于LNDARE物标之内或它的两边均没有LNDARE物标检查没有线状RBDARE物标作为区域状RBDARE物标的边界
检查没有线状OBSTRN物标作为区域状OBSTRN物标的边界
检查没有CBLSUR物标位于区域状LNDARE物标之内对于属性VATLEV等于3的任何物标，有以下几种情形：a）线状或区域状物标,分为：
1）它不位于潮间区（指DRVAL2小于2的等深区）之内或与之重叠；
它不在区域状LNDARE之内
b）点状物标,分为：
它不在间潮区之内：
它不在区域状LNDARE之内：
它不与点状LNDARE一致：
它不在线状LNDARE之上
检查任何区域状PONTON、HULKES或FLODOC物标类，不与物标类BNKLNE或SLCONS共享空间，除非这条边也与区域状LNDARE物标共享
检查没有RECTRC物标重叠或与线状/区域状LNDAREPONTON、HULKES、FLODOC、SLCONS物标相交检查没有点状或区域状ACHARE物标（除了CATACH值=8外)位于另一个包含RESTRN属性值为1的物标之中或与之重登
检查同一空间的LICHTS物标，它们相互重叠，至少有以下属性中的一项编码值不同：CATLIT、EXCLIT、LITCHR、SICPER或SIGGRP（这项检查不能用于STATUS值至少含4、6、11中的个LIGHTS物标）
检查没有物标完全相同（相同类型、相同属性描述和相同儿何描述）
检查物标更新中是否包含对应的文档/图形文件检查所有线状DEPARE物标与组1物标边界一致检查没有区域状物标的边都隐藏（除所有边的USAG=3的物标外)。
检查没有线状物标的边隐藏（或MASK=1）JT/T765.4—2016
对应JT/T765.22016
或通用检查
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
数据结构
逻辑一致
逻辑一致
检验结果
JT/T765.4—2016
检查项
检查内容
表1(续）
检查物标的主从关系中没有回路（例如没有主物标是它自己的从物标的从物标）
检查文本类型的属性值前后不应包含空格检查任何浮动的DEPCNT物标（例如没有和组1的物标共享边界），这些物标在DRGARE物标水域中：VALDCO>DRVALI（这项检查只用于DRGARE物标的DRVALI属性值被编码的情况
检查没有DEPCNT物标在FLODOC、HULKES、LNDARE或PONTON类物标水域内
检查没有DEPCNT物标与另一个DEPCNT物标相交检查任何区域物标的边界不自交检查任何线物标的空间不自交
检查区域物标空间正确嵌套，比如：至少可检测下列情况之一：
内环的边界完全在内环之内；
内环的边界在外环之外；
c）外环的边界在内环之内
检查没有一个水深点和另外一个水深点完全相同（相同的位置或不同的深度）
检查没有线状物标或区域状物标不止一次引用相同的边检查没有一个点与另一个点相同（连接节点或孤立节点）检查没有物理上孤立节点被标记为是连接节点（反之亦然）检查ER文件中所有的AGEN子字段值（在DSID和FOID区域）和在EN文件中的AGEN子字段值是相同的检查任何点状物标（包括水深记录）只引用一个失量记录检查退化的边（边只引用一个空间位置）对区域物标属性，确认ORNT=1或2,USAG=1、2或3.MASK=1.2或255
检查任何主物标不引用相同的从物标检查DDR正确性（在目录文件，它只包含目录文件结构的描述；在EN文件，它只包含基础单元文件结构的描述：在ER文件，它只包含改正单元文件结构的描述）对应JT/T765.2—2016
或通用检查
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
拓扑结构
拓扑结构
拓扑结构
拓扑结构
拓扑结构
拓扑结构
7.4.3.1 和7.7.3.1. 1
7.7和ISO/IEC8211
检验结果
检查项
检查内容
表1(续）
检查所有属性值的类型是float型的，该数字整数部分的值小于或等于在格式声明中给出的数字值（例如XX.X）检查任何ER文件中，对于FRID字段中修改标识RUIN=3的记录，其FOID字段在EN和ER文件中应当相同与电子航道图产品规范相关的检验与ENC产品规范相关检查见表2。表2
检查项
检查内容
检查所有的数据在航道图单元限制内检查航道图单元是否为矩形
检查数据集文件不超过5MB的数据检查所有的物标有唯一的FOID
检查所有ENC禁止物标类
检查所有规定的必备的元物标类检查EN和ER文件中强制的字段是否定义数据（例如ATTF字段ATVL字段可能丢失属性值）检查所有必备属性
检查对于具有一种以上COLOUR编码的物标（除了LIGHTS）应定义COLPAT。
检查任何具有COLPAT属性的物标不能只定义一个COLOUR检查下列物标及其必备属性是否定义：-ARCSLN:NATION;
-ASLXIS:NATION;
DEPARE:DAVALI和DRVAL2：
-DRGARE:DAVALI:
-NEWOBJ:CLSDEF和CLSNAM;
-SWPARE:DAVALI;
-DEPCNT:VALDCO;
-LNDELV:ELEVAT;
MAGVAR:VALMAG;
CUSZNE:NATION;
-FSHZNE:NATION：
STSLNE:NATION;
TESARE:NATION;
-M_COVR:CATCOV:
-M_CSCL:CSCALE:
JT/T765.4—2016
对应JT/T765.2—2016
或通用检查
7.7.2.2.1、7.3和A.3
对应JT/T765.2—2016
或通用检查
7.2. 1 和 B. 3. 5. 1
B.3.5.2和逻辑一致
检验结果
检验结果
JT/T765.4—2016
检查项
检查内容
-M_QUAL:CATZOC;
M_SDAT:VERDAT:
M_VDAT:VERDAT
-DWRTPT:ORIENT;
-DWRTCL:ORIENT;
-M_NSYS:MARSYS或ORIENT：
RCTLPT:ORIENT.
表2（续）
如果上述物标的所列必备属性没有值将无任何意义检查属性HORDAT仅出现在物标类M_HOPA中检查被禁止的属性（DUNITS、HUNITS、RECDAT、RECIND、SCAMAX、PUNITS、CATQUA）没有被使用检查数字的属性值（如float型或integer型）是否使用了非重要数值0
检查每个独立物标的属性值和由元物标定义的通用值具有相同的值
检查所有用USAG=3的边是否MASK=255检查所有主从关系是否有效：
如果是点状主物标，检查从物标与主物标引用相同的空a免费标准下载网bzxz
间点：
如果是线状主物标，检查从物标与主物标引用相同的b)
空间；
如果是区域状主物标，检查从物标是否位于主物标物标空间内或边框上
（应将物标BRIDGE，CRANES，FLODOC，FORSTC，FSHFACHULKES,OBSTRN，PONTON，PYLONS，SILTNK和WRECKS考虑为可能的结构物标，其他的物标在JT/T765.2—2016C.12.1.1给出）
对于集合类的特征记录：
检查是否引用至少两种以上的特征物标；a）
检查没有引用它自身：
检查PRIM=255
检查每个集合类物标中只有二个主物标，其他都是从d）
物标。
检查如果是对等关系，所有其集合中的物标关系都是对等的检查所有特征物标都归属于正确的组：检查所有组1的物标都是区域状物标，其[FRID1中子字a）
段[GRUP]设置成1；
检查所有组的特征物标，其[FRID]中子字段[GRUP]设b)
置成2
检查组1的覆盖性和连续性
对应JT/T765.2—2016
或通用检查
B.3.9、C.12.1.1和C.12.1.2
B.3.9和7.6.2
检验结果
