【GB国家标准】 插脚式灯座的型式和尺寸

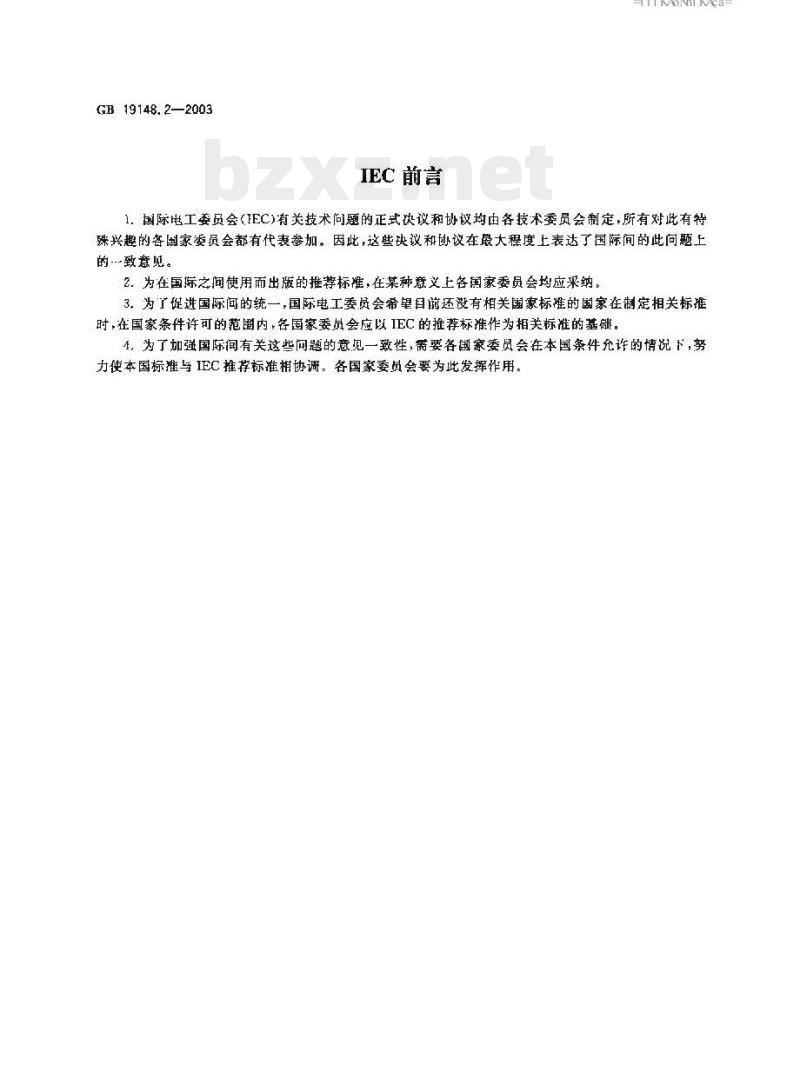

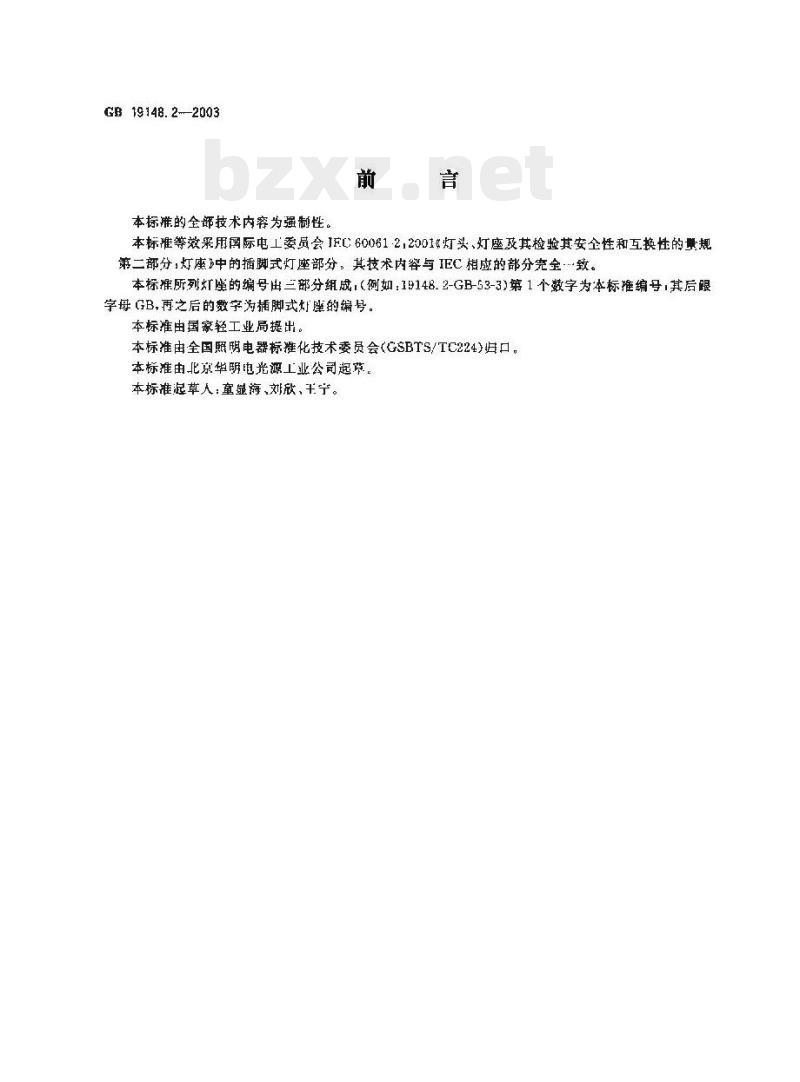

GB 19148.2-2003 前言 本标准等效采用国际电工委员会 IEC 60601-2.2001《灯头、灯座及其检验其安全性和互换性的规格 第二部分：灯座中的插脚式灯座》。其技术内容与 IEC 相应的部分完全一致。本标准所列灯座的编号由三部分组成：（例如：19148.2-GB-53-3），第1个数字为本标准编号，其后跟字母 GB，再之后的数字为插脚式灯座的编号。本标准由国家轻工业局提出，由全国照明电器标准化技术委员会 (GSBTS/TC224) 归口。本标准由北京华明电光源工业公司起草。本标准起草人：童显海、刘欣、宁。 IEC 前言 1. 国际电工委员会 (IEC) 有关技术问题的正式决议和协议均由各技术委员会制定，所有对此有特殊兴趣的国家委员会都有代表参加。因此，这些决议和协议在最大程度上表达了国际间的共同意见。 2. 为在国标之间使用而出版的推荐标准，在某种意义上各家委员会均应采纳。 3. 为了促进国际间的统一，国际电工委员会希望目前还没有相关国家标准的国家在制定相关标准时，在国家条件许可的范围内，各国家委员会应以 IEC 的推荐标准作为相关标准的基础。 4. 为了加强国际间有关这些问题的意见一致性，需要各国家委员会在本国条件允许的情况下，努力使本国标准与 IEC 推荐标准相协调。各国家委员会要为此发挥作用。 1 范围 中华人民共和国国家标准 插脚式灯座的型式和尺寸 Types and dimensions of pin holders 1.1 主要内容和范围 本标准规定了适用于各种白炽灯或气体放电灯使用的插脚式灯座的型式和尺寸，并确保灯座的安全性及互换性能。 本标准与国家标准 GB/T 1483.3-2002《插脚式灯座的规格》及 GB 2799《插脚式灯头的型式和尺寸》配合使用。 本标准不包含 G5 和 G13 型灯座，该灯座见国家标准 GB/T 131826-1991《型式炭光灯灯座》。 1.2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应考虑使用下列标准最新版本的可能性。 - GB 2799-2001《插脚式灯头的型式和尺寸》 - GB/T 1483.3-2002《插脚式灯座的规格》 1.3 产品分类 本标准按插脚式灯座的插孔数量分为单插脚灯座，双插脚灯座和多插脚灯座三类。 1.4 一般技术要求 1.4.1 本标准中列示的尺寸为灯座必须保证的基本尺寸，单位为 mm。 1.4.2 在每灯座表面应标有本标准规定的型号和编号。 1.4.3 在灯座的包装箱内应附有合格证。 中华人民共和国国家质量监督检验检疫总局 2003-05-26 批准 2004-01-01 实施 2 灯座的型式和尺寸 2.1 单插脚灯座 2.1.1 F6 灯座 本灯座适用于使用符合 GB 2799 中的 F6 灯头。其技术要求如下： 1. 当灯座的单/双性触点处于工作位置时，触点对灯头脚产生的接触力不应小于 10N。 2. 触点的形状在与灯头脚电接触时，不能触及插脚上的焊点。 3. 当灯插入座并处于工作位置时，装有弹性触头的灯座应符合以下要求： - 对灯头的正面能与该灯座的相应正面紧密接触的灯座，应能通过符合 GB/T 1483.3 规定的规 A 的检验。 - 当灯头的正面与灯座的相应正面紧密接触时，灯头的插脚与灯座的弹性触头应能实现良好的电接触，并能通过符合 GB/T 1483.3 规定的规 B 的检验。 - 对灯头的正面不能与灯座的相应正面产生接触的灯座，应能通过符合 GB/T 1483.3 规定的规 B 的检验。 4. 当上述两种情况下的触点与灯头插脚实现电接触或完全断开时，灯头正面与灯座的相应正面之间的距离不应大于 1.3mm，并能通过符合 GB/T 1483.3 规定的规 C 的检验。 5. 当电接触断开时，由灯头插脚末端和灯座内表面所限定空间的体积不得大于 1cm³。 6. 灯座应能保证当共轴线与灯管轴线之间的夹角大于 6°时能正常工作。 2.2 双插脚灯座 2.2.1 G4 灯座 本灯座适用于使用符合 GB 2799 中的 G4 灯头。 尺寸参数： - A(1)（该尺寸只适用于装有盖板的灯）：最小值 1.1，最大值 7.4 - B：最小值 4.0，最大值 4.0 - C：最小值 6.1，最大值 11.1 - E：最小值 6.1，最大值 13.35 - M：最小值 1.1 检验：G4 灯座用符合 GB/T 1483.3 规定的规 A、规 B 所示的规检验。 2.2.2 成对 G5 刚性灯座的安装距离 本成对刚性灯座适用于使用成对 G5 灯头（见 GB 2799）。 对于符合 GB 10682 规定的灯，其安装尺寸（两个灯座正面之间的距离）A 的规定如下： - 标称长度 150mm：A 最小值 136.1，最大值 137.3 - 标称长度 225mm：A 最小值 212.2，最大值 213.5 - 标称长度 450mm：A 最小值 288.4，最大值 289.0 - 标称长度 525mm：A 最小值 517.0，最大值 518.3 对于未列入 GB 10682 标准中的新开发灯具，其 A 值按下公式计算： - A 最大值 = 灯的 Ax + 1.4 mm - A 最小值 = 灯的 Ax - 0.1 mm 其他参数： - B：带电触点与灯座正面之间的最大距离应为 2.5mm，用 mm 规检验。 - Cs：G5 固定式灯座入口的最小深度为 7.35mm。 - Bs：入口的宽度应能使符合 GB/T 1483.3 规定的各端子在不使用过大压力的情况下，顺利插入到成对灯座中。 2.2.3 G5.3 灯座 本灯座适用于使用符合 GB 2799 中的 G5.3 灯头。 尺寸参数： - A(1)：最小值 8.94，最大值 15.20 - H(1)：最小值 19.10 - C(2)：最小值 7.16，最大值 2.15 (注：此处数据可能存在 OCR 识别偏差) - D：最小值 1.03 - F：最小值 5.33 检验：用符合 GB/T 1483.3 规定的规检验。此外，触点的公差应与 GB 2799 所示灯头插脚直径的公差相同。 2.2.4 G6.35、GX6.35 和 GY6.35 灯座 G6.35、GX6.35 和 GY6.35 灯头见 GB 2799。 G6.35、GX6.35 和 GY6.35 灯座应能接纳并夹持住相应的灯头，其合格性用下述方法检验： 1. 对于 G6.35 和 GX6.35 型灯座，用符合 GB/T 1483.3 规定的规检验。 2. 对于 GY6.35 型灯座，用符合 GB/T 1483.3 规定的规检验。 如灯座能供一个以上的型号的灯头使用，则必须依次采用两个规进行检验。 2.2.5 GZ6.35 灯座的连接件 本部分仅适用于 GZ6.35 灯座与 GZ6.35 灯头的电连接。关于 GZ6.35 灯座与使用 GZ6.35 灯头的电连接的机械和光学方法，见 IEC 60357。 尺寸参数： - A(2)：最小值 1.35，最大值 29.0 - A(3)：最小值 6.35，最大值 30.0 - C：最小值 6.0，最大值 30.0 - N：最大值 0.05 mm （1）该尺寸仅适用于装有盖板的连接件。 （2）如果连接件是装在一套管内，则需另订合适尺寸，以确保在使用中灯的夹持部分的深度不超过相应标准规定的限制。
