【其他行业标准】 家用和类似用途室内加热器的性能 第23部分：可见灼热辐射式加热器的特殊要求

ICS 97.100.10
分类号：Y63
备案号：34990-2012

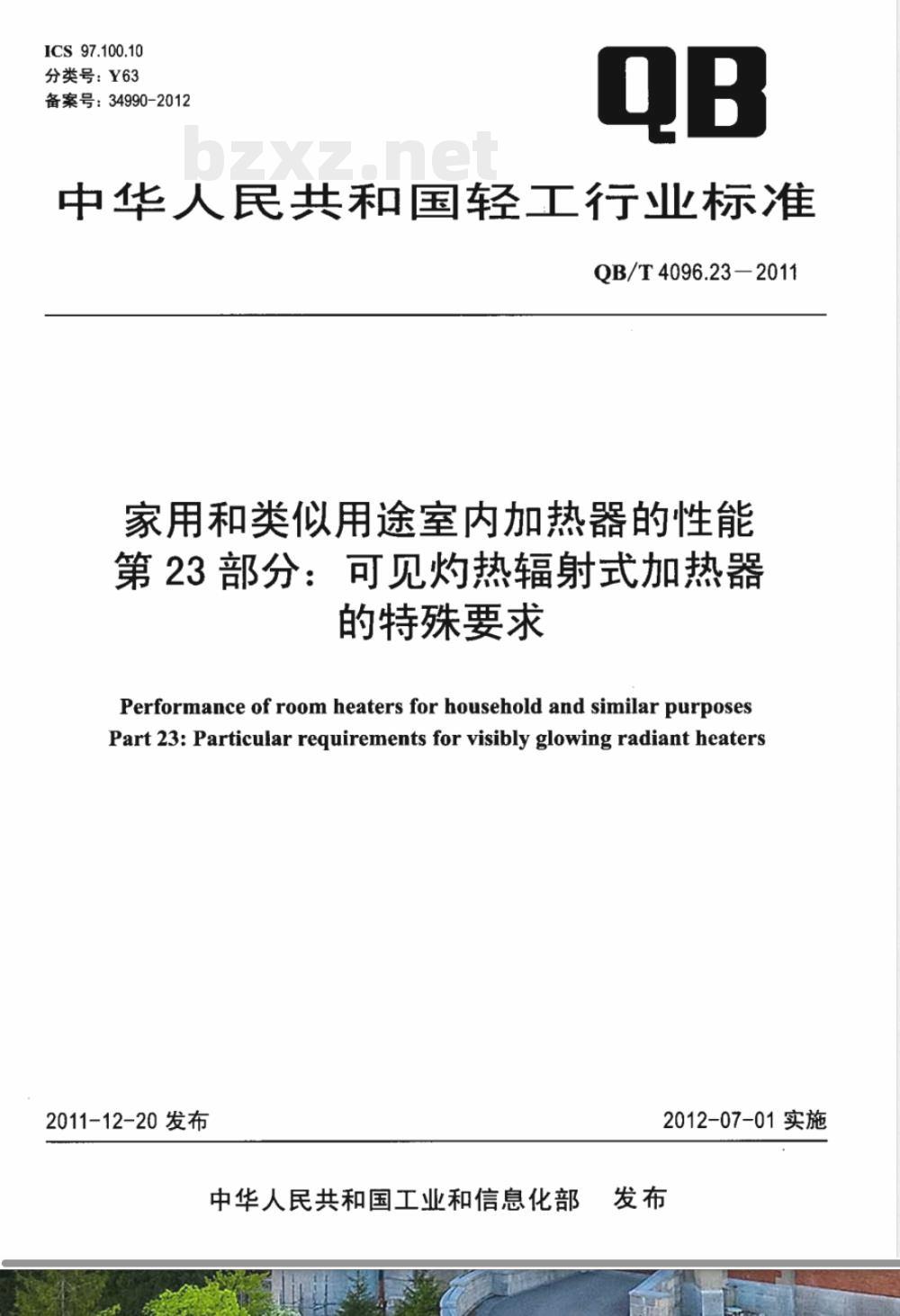

中华人民共和国轻工行业标准
QB/T4096.23-2011
家用和类似用途室内加热器的性能第23部分：可见灼热辐射式加热器的特殊要求
Performance of room heaters for household and similar purposesPart 23: Particular requirements for visibly glowing radiant heaters2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施
QB/T4096.23-2011

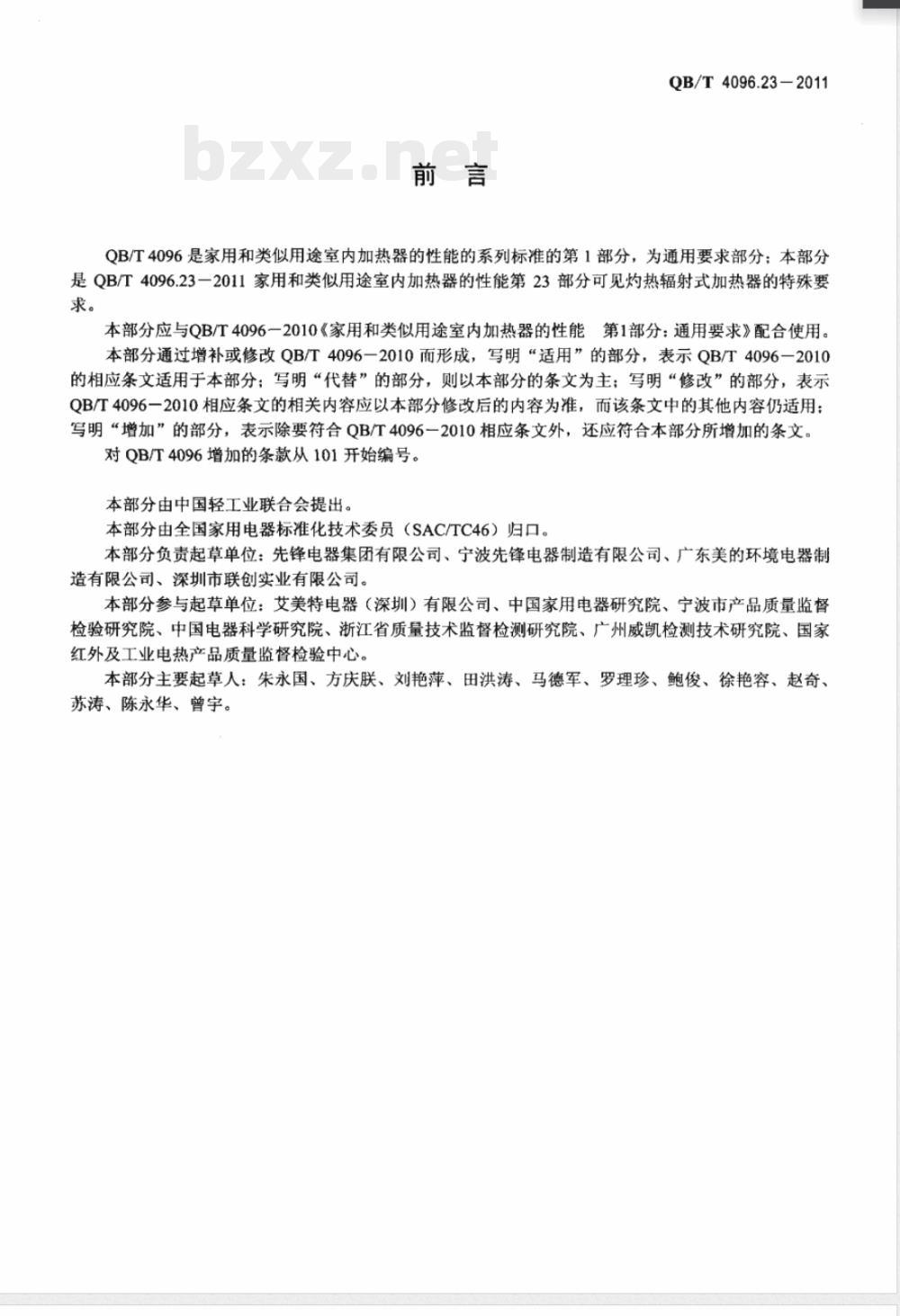

QB/T4096是家用和类似用途室内加热器的性能的系列标准的第1部分，为通用要求部分；本部分是QB/T4096.23一2011家用和类似用途室内加热器的性能第23部分可见灼热辐射式加热器的特殊要求。
本部分应与QB/T4096一2010《家用和类似用途室内加热器的性能第1部分：通用要求》配合使用。本部分通过增补或修改QB/T4096一2010而形成，写明“适用”的部分，表示QB/T4096一2010的相应条文适用于本部分；写明“代替”的部分，则以本部分的条文为主；写明“修改”的部分，表示QB/T4096一2010相应条文的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；写明“增加”的部分，表示除要符合QB/T4096一2010相应条文外，还应符合本部分所增加的条文。对QB/T4096增加的条款从101开始编号。本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员（SAC/TC46）归口。本部分负责起草单位：先锋电器集团有限公司、宁波先锋电器制造有限公司、广东美的环境电器制造有限公司、深圳市联创实业有限公司。本部分参与起草单位：艾美特电器（深圳）有限公司、中国家用电器研究院、宁波市产品质量监督检验研究院、中国电器科学研究院、浙江省质量技术监督检测研究院、广州威凯检测技术研究院、国家红外及工业电热产品质量监督检验中心。本部分主要起草人：朱永国、方庆联、刘艳萍、田洪涛、马德军、罗理珍、鲍俊、徐艳容、赵奇、苏涛、陈永华、曾宇。

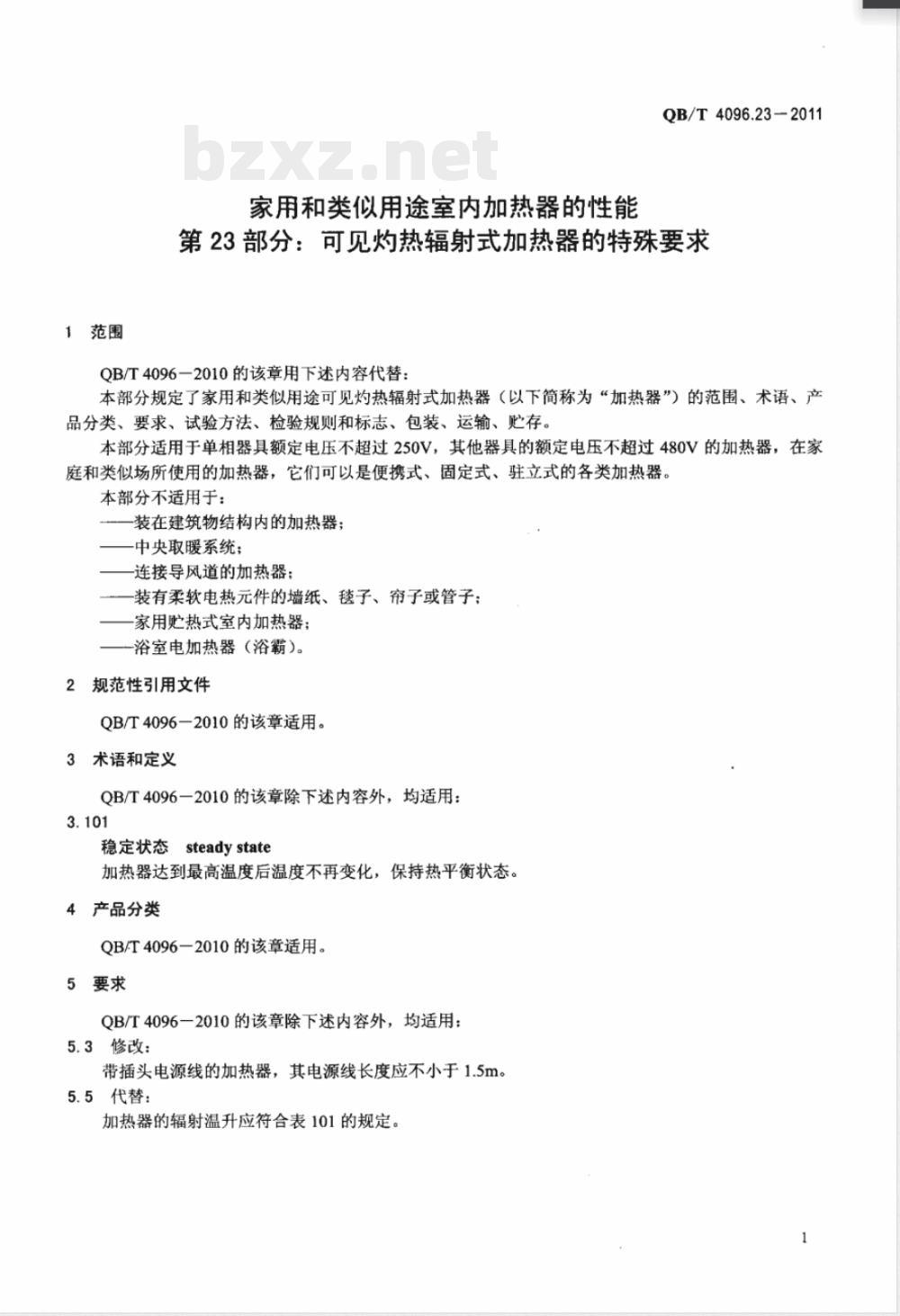

1范围
家用和类似用途室内加热器的性能QB/T4096.23-2011
第23部分：可见灼热辐射式加热器的特殊要求QB/T4096一2010的该章用下述内容代替：本部分规定了家用和类似用途可见灼热辐射式加热器（以下简称为“加热器”）的范围、术语、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不超过480V的加热器，在家庭和类似场所使用的加热器，它们可以是便携式、固定式、驻立式的各类加热器。本部分不适用于：
装在建筑物结构内的加热器；
中央取暖系统；免费标准bzxz.net
连接导风道的加热器：
一装有柔软电热元件的墙纸、毯子、帘子或管子；家用贮热式室内加热器；
浴室电加热器（浴霸）。
2规范性引用文件
QB/T4096一2010的该章适用。
3术语和定义
QB/T4096一2010的该章除下述内容外，均适用：3.101
稳定状态steadystate
加热器达到最高温度后温度不再变化，保持热平衡状态。4产品分类
QB/T4096一2010的该章适用。
5要求
QB/T4096一2010的该章除下述内容外，均适用：5.3修改：
带插头电源线的加热器，其电源线长度应不小于1.5m。5.5代替：

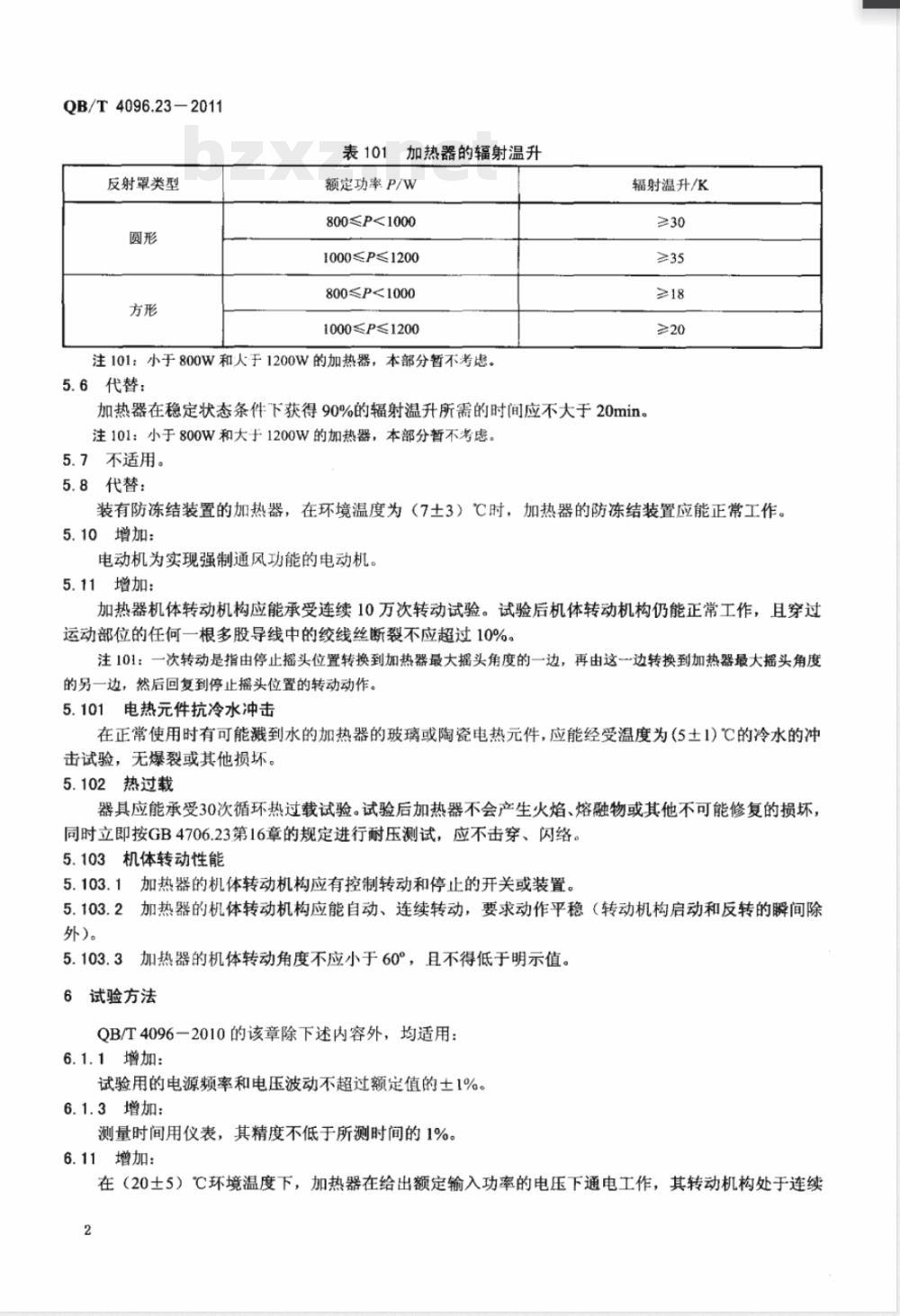

加热器的辐射温升应符合表101的规定。QB/T4096.23-2011
反射罩类型
表101加热器的辐射温升
额定功率P/W
800≤P<1000
1000≤P≤1200
800≤P<1000
1000P≤1200
注101：小于800W和人于1200W的加热器，本部分暂不考患。5.6代替：
辐射温升/K
加热器在稳定状态条件下获得90%的辐射温升所需的时间应不大于20min。注101：小于800W和大于1200W的加热器，本部分暂不考虑。5.7不适用。
5.8代替：
装有防冻结装置的加热器，在环境温度为（7土3）℃时，加热器的防冻结装置应能正常工作。5.10增加：
电动机为实现强制通风功能的电动机。5.11增加：
加热器机体转动机构应能承受连续10万次转动试验。试验后机体转动机构仍能正常工作，且穿过运动部位的任何一根多股导线中的绞线丝断裂不应超过10%。注101：一次转动是指由停止摇头位置转换到加热器最大摇头角度的一边，再由这一边转换到加热器最大摇头角度的另一边，然后回复到停止摇头位置的转动动作。5.101电热元件抗冷水冲击
在正常使用时有可能溅到水的加热器的玻璃或陶瓷电热元件，应能经受温度为（5土1)℃的冷水的冲击试验，无爆裂或其他损坏。
5.102热过载
器具应能承受30次循环热过载试验。试验后加热器不会产生火焰、熔融物或其他不可能修复的损坏，同时立即按GB4706.23第16章的规定进行耐压测试，应不击穿、闪络。5.103机体转动性能
5.103.1加热器的机体转动机构应有控制转动和停止的开关或装置。5.103.2加热器的机体转动机构应能自动、连续转动，要求动作平稳（转动机构启动和反转的瞬间除外)。
5.103.3加热器的机体转动角度不应小于60°，且不得低于明示值。6试验方法
QB/T4096一2010的该章除下述内容外，均适用：6.1.1增加：
试验用的电源频率和电压波动不超过额定值的土1%。6.1.3增加：
测量时间用仪表，其精度不低于所测时间的1%。6.11增加：
在（20土5）℃环境温度下，加热器在给出额定输入功率的电压下通电工作，其转动机构处于连续2
QB/T4096.23-2011

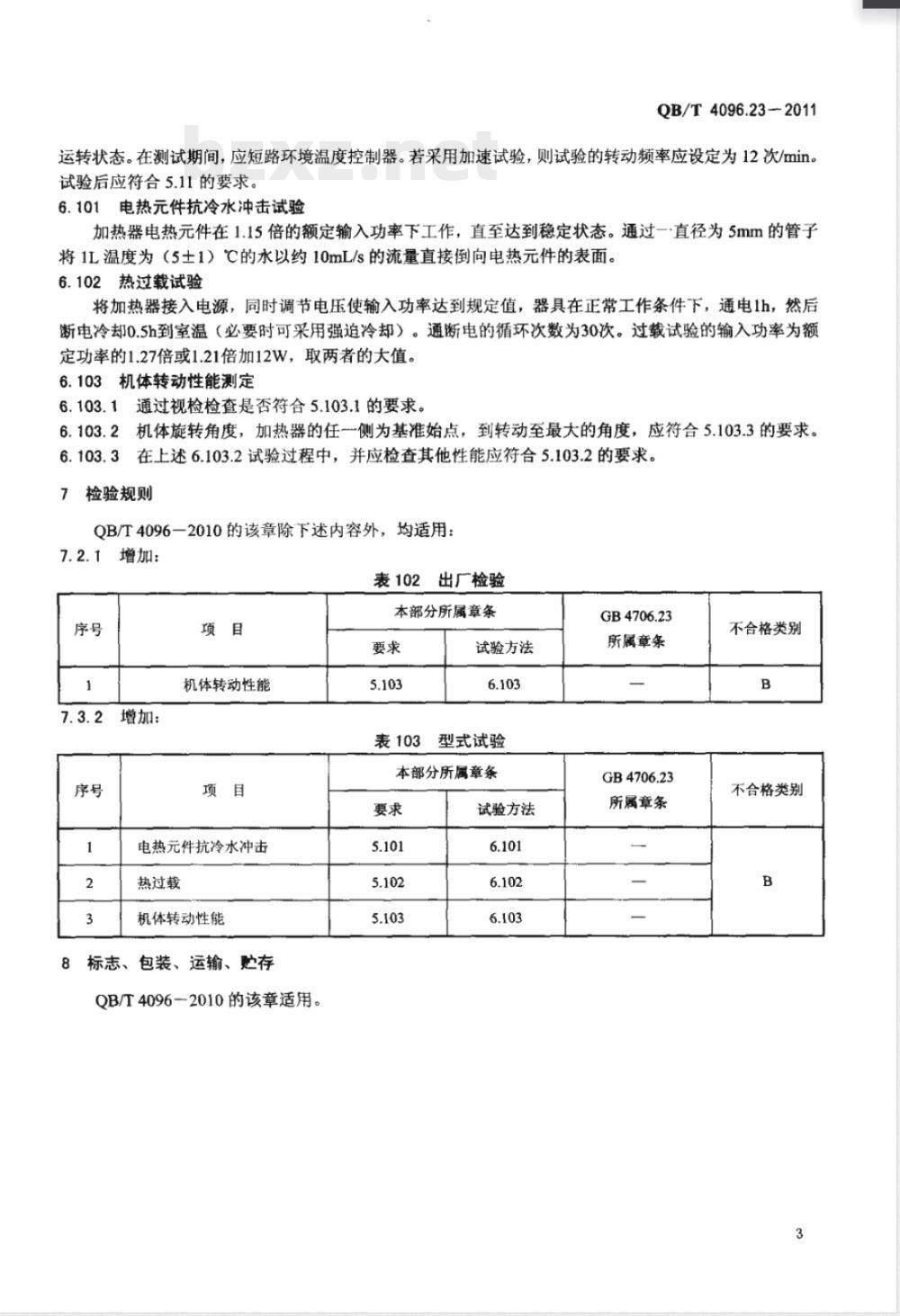

运转状态。在测试期间，应短路环境温度控制器。若采用加速试验，则试验的转动频率应设定为12次/min。试验后应符合5.11的要求。
6.101电热元件抗冷水冲击试验
加热器电热元件在1.15倍的额定输入功率下工作，直至达到稳定状态。通过一直径为5mm的管子将1L温度为（5土1）℃的水以约10mL/s的流量直接倒向电热元件的表面。6.102热过载试验
将加热器接入电源，同时调节电压使输入功率达到规定值，器具在正常工作条件下，通电1h，然后断电冷却0.5h到室温（必要时可采用强追冷却）。通断电的循环次数为30次。过载试验的输入功率为额定功率的1.27倍或1.21倍加12W，取两者的大值。6.103机体转动性能测定
6.103.1通过视检检查是否符合5.103.1的要求。6.103.2机体旋转角度，加热器的任一侧为基准始点，到转动至最大的角度，应符合5.103.3的要求。6.103.3在上述6.103.2试验过程中，并应检查其他性能应符合5.103.2的要求。7检验规则
QB/T4096一2010的该章除下述内容外，均适用：7.2.1增加：
表102
2出厂检验
增加：
机体转动性能
电热元件抗冷水冲击
热过载
机体转动性能
标志、包装、运输、贮存
QB/T4096-2010的该章适用。
本部分所属章条
表103
试验方法
型式试验
本部分所属章条
试验方法
GB4706.23
所属章条
GB4706.23
所属章条
不合格类别
不合格类别
QB/T4096.23-2011
QB/T4096一2010的附录适用。
QB/T 4096.23-2011
中华人民共和国
轻工行业标准
家用和类似用途室内加热器的性能第23部分：可见灼热辐射式加热器的特殊要求
QB/T4096.23-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923
版权所有侵权必究
书号：155019·3738
印数：1-200册
定价：14.00元
