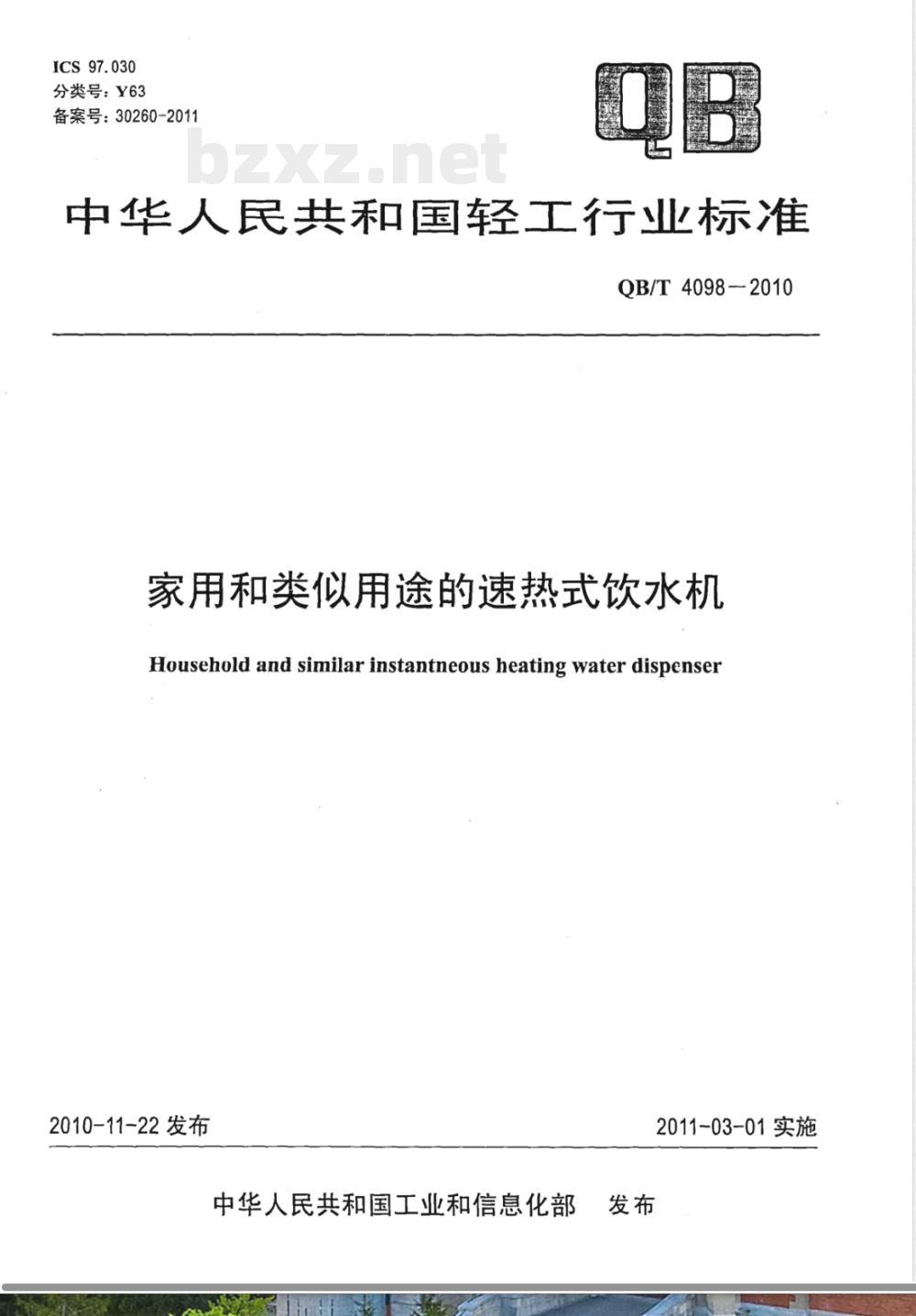

【其他行业标准】 家用和类似用途的速热式饮水机

ICS97.030
分类号：Y63
备案号：30260-2011
中华人民共和国轻工行业标准
QB/T4098-2010
家用和类似用途的速热式饮水机Household and similar instantneous heating water dispenser2010-11-22 发布
中华人民共和国工业和信息化部2011-03-01实施

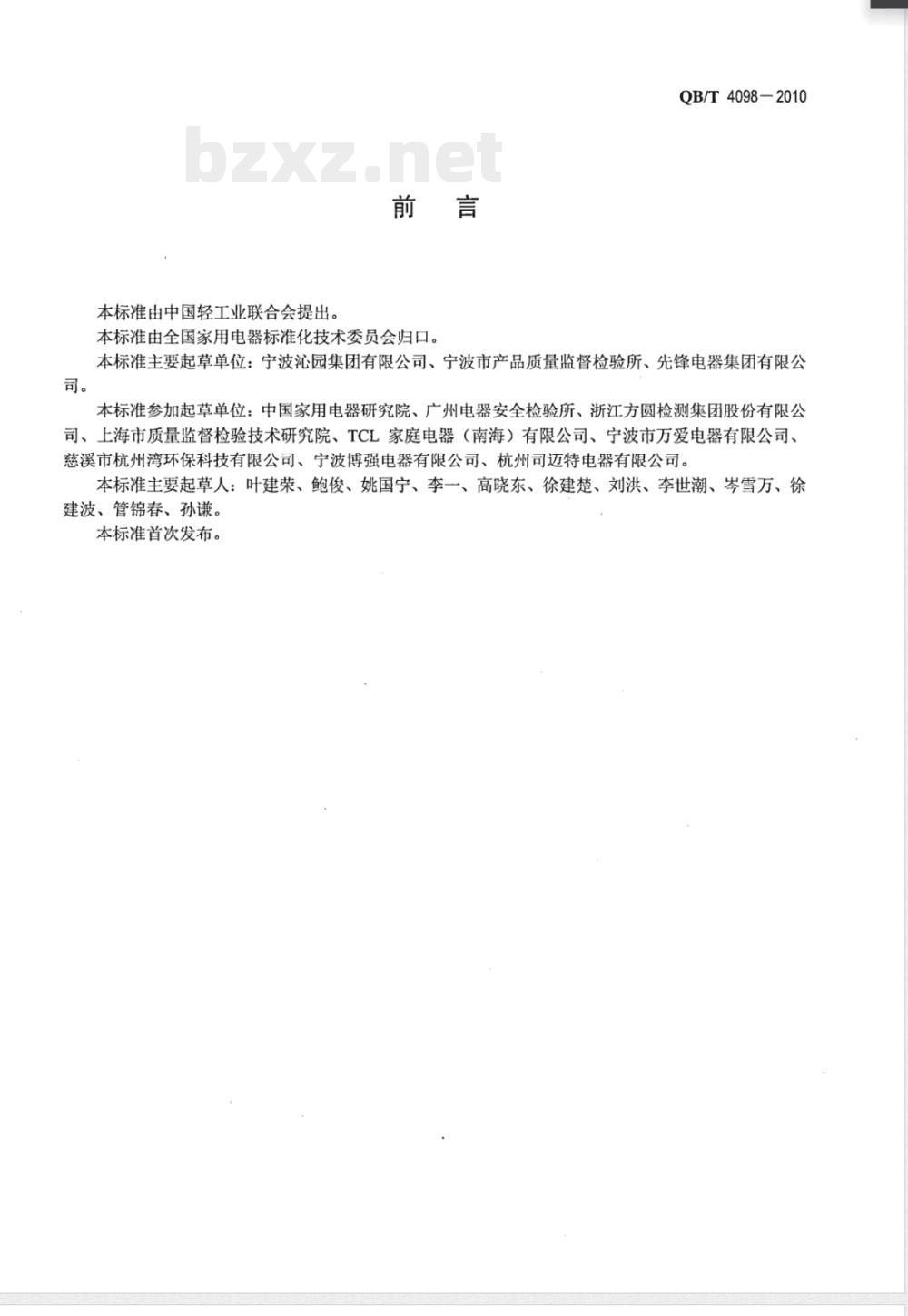

本标准由中国轻工业联合会提出。前言
本标准由全国家用电器标准化技术委员会归口。QB/T4098—2010
本标准主要起草单位：宁波沁园集团有限公司、宁波市产品质量监督检验所、先锋电器集团有限公本标准参加起草单位：中国家用电器研究院、广州电器安全检验所、浙江方圆检测集团股份有限公司、上海市质量监督检验技术研究院、TCL家庭电器（南海）有限公司、宁波市万爱电器有限公司、慈溪市杭州湾环保科技有限公司、宁波博强电器有限公司、杭州司迈特电器有限公司。本标准主要起草人：叶建荣、鲍俊、姚国宁、李一、高晓东、徐建楚、刘洪、李世潮、岑雪万、徐建波、管锦春、孙谦。
本标准首次发布。

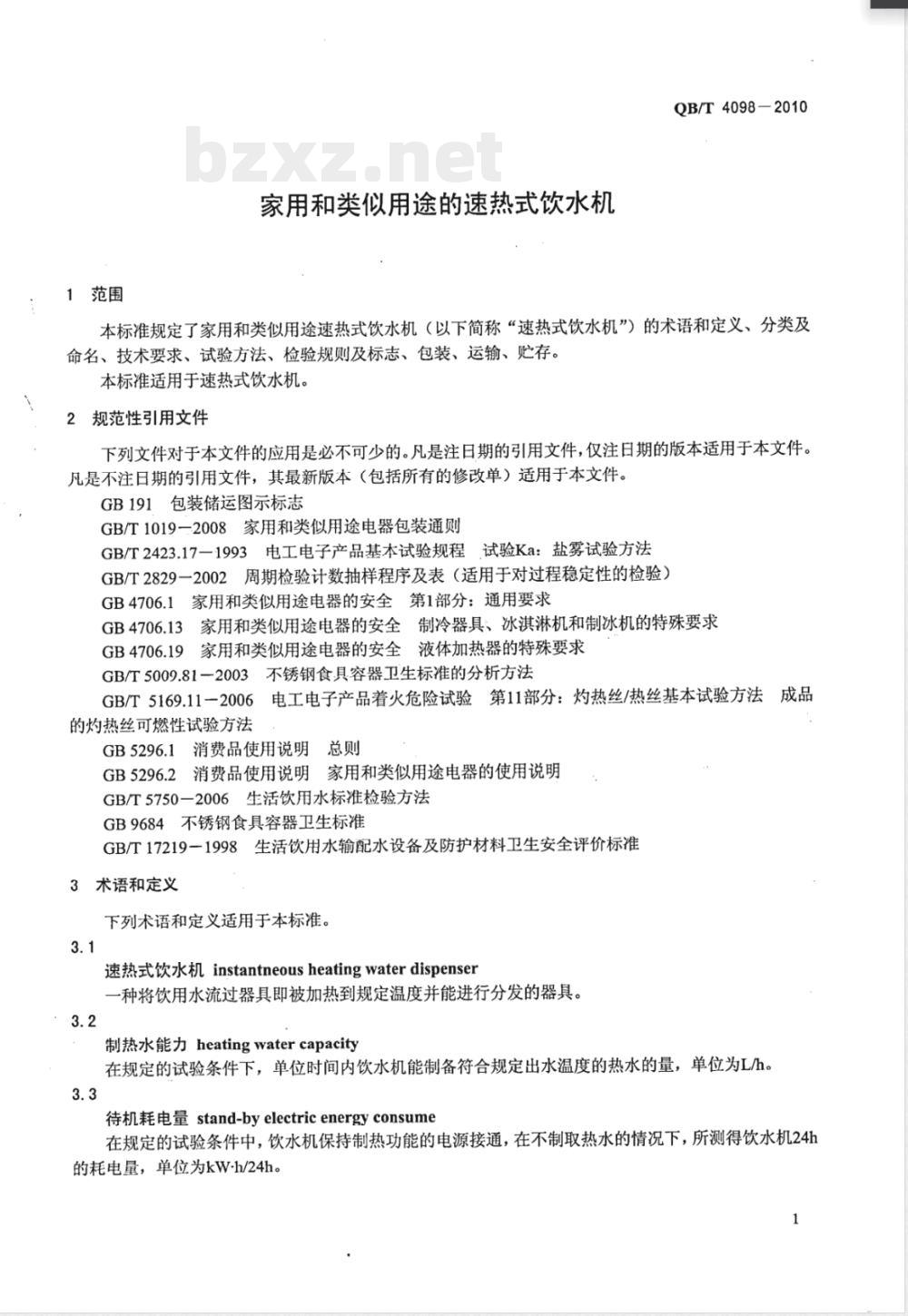

1范围
家用和类似用途的速热式饮水机QB/T4098-2010
本标准规定了家用和类似用途速热式饮水机（以下简称“速热式饮水机”）的术语和定义、分类及命名、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于速热式饮水机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB191包装储运图示标志
GB/T1019一2008家用和类似用途电器包装通则GB/T2423.17一1993电工电子产品基本试验规程试验Ka：盐雾试验方法GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4706.13家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求GB4706.19家用和类似用途电器的安全液体加热器的特殊要求GB/T5009.81一2003不锈钢食具容器卫生标准的分析方法GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB5296.1消费品使用说明总则
GB5296.2消费品使用说明家用和类似用途电器的使用说明GB/T5750一2006生活饮用水标准检验方法GB9684不锈钢食具容器卫生标准GB/T17219一1998生活饮用水输配水设备及防护材料卫生安全评价标准3术语和定义
下列术语和定义适用于本标准。3.1
速热式饮水机 instantneous heating water dispenser-种将饮用水流过器具即被加热到规定温度并能进行分发的器具。3.2
制热水能力heatingwatercapacity在规定的试验条件下，单位时间内饮水机能制备符合规定出水温度的热水的量，单位为L/h。3.3

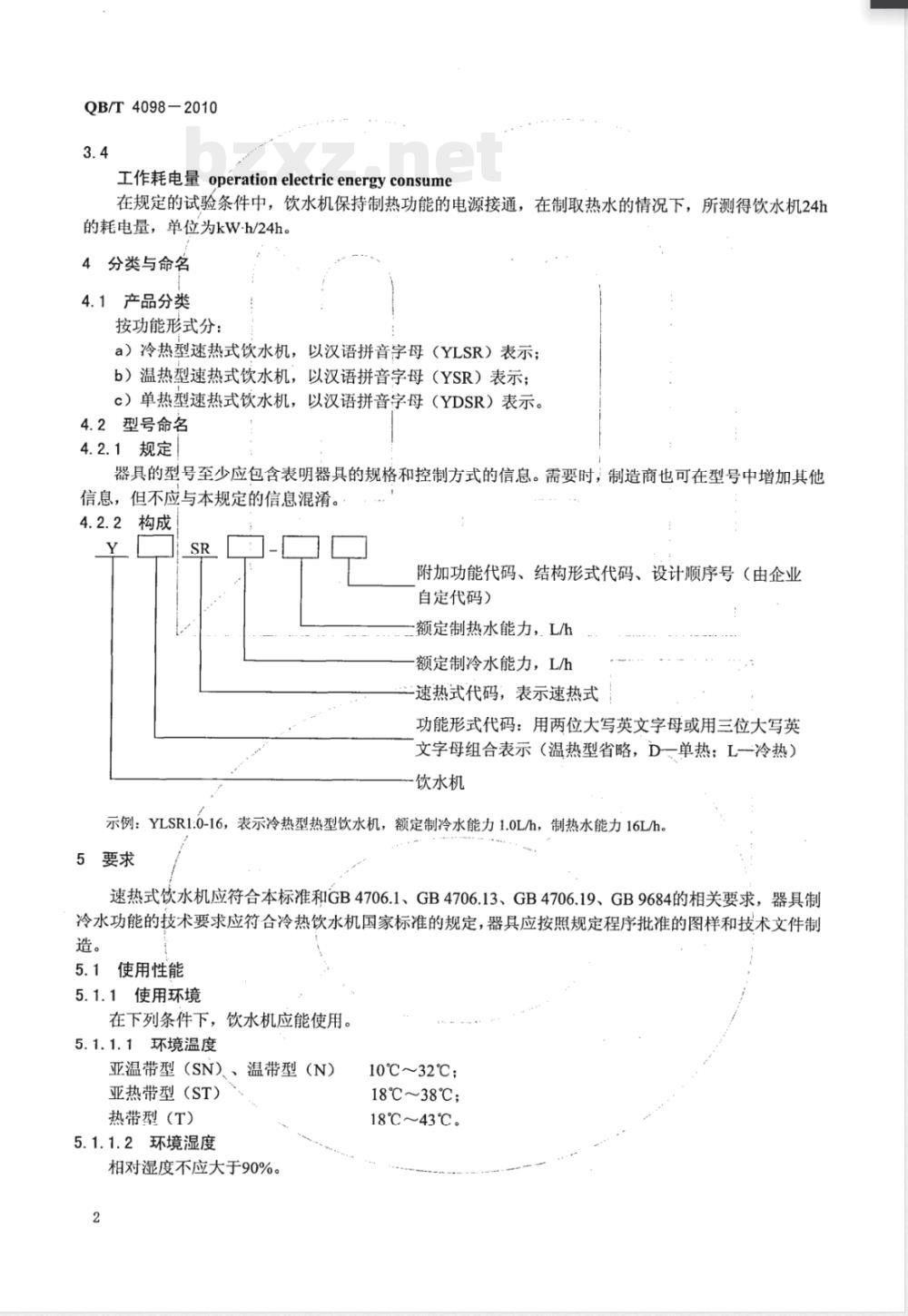

待机耗电量stand-byelectricenergyconsume在规定的试验条件中，饮水机保持制热功能的电源接通，在不制取热水的情况下，所测得饮水机24h的耗电量，单位为kW-h/24h。
QB/T4098-2010
工作耗电量operationelectricenergyconsume在规定的试验条件中，饮水机保持制热功能的电源接通，在制取热水的情况下，所测得饮水机24h的耗电量，单位为kW-h/24h。
4分类与命名
4.1产品分类
按功能形式分：
a）冷热型速热式饮水机，以汉语拼音字母（YLSR）表示；b）温热型速热式饮水机，以汉语拼音字母（YSR）表示；c）单热型速热式饮水机，以汉语拼音字母（YDSR）表示。4.2型号命名
4.2.1规定
器具的型号至少应包含表明器具的规格和控制方式的信息。需要时，制造商也可在型号中增加其他信息，但不应与本规定的信息混淆。4.2.2构成
附加功能代码、结构形式代码、设计顺序号（由企业自定代码）
额定制热水能力，L/h
额定制冷水能力，L/h
速热式代码，表示速热式
功能形式代码：用两位大写英文字母或用三位大写英文字母组合表示（温热型省略，D、单热：L一冷热）饮水机
示例：YLSR1:0-16，表示冷热型热型饮水机，额定制冷水能力1.0L/h，制热水能力16L/h。5要求
速热式饮水机应符合本标准和GB4706.1、GB4706.13、GB4706.19、GB9684的相关要求，器具制冷水功能的技术要求应符合冷热饮水机国家标准的规定，器具应按照规定程序批准的图样和技术文件制造。
5.1使用性能
5.1.1使用环境
在下列条件下，饮水机应能使用。5.1.1.1环境温度
亚温带型（SN）、、温带型（N）亚热带型（ST）
热带型（T)
5.1.1.2环境湿度
相对湿度不应大于90%。
10℃～32℃；
18℃～38℃;
18℃～43℃。
5.1.1.3其他要求

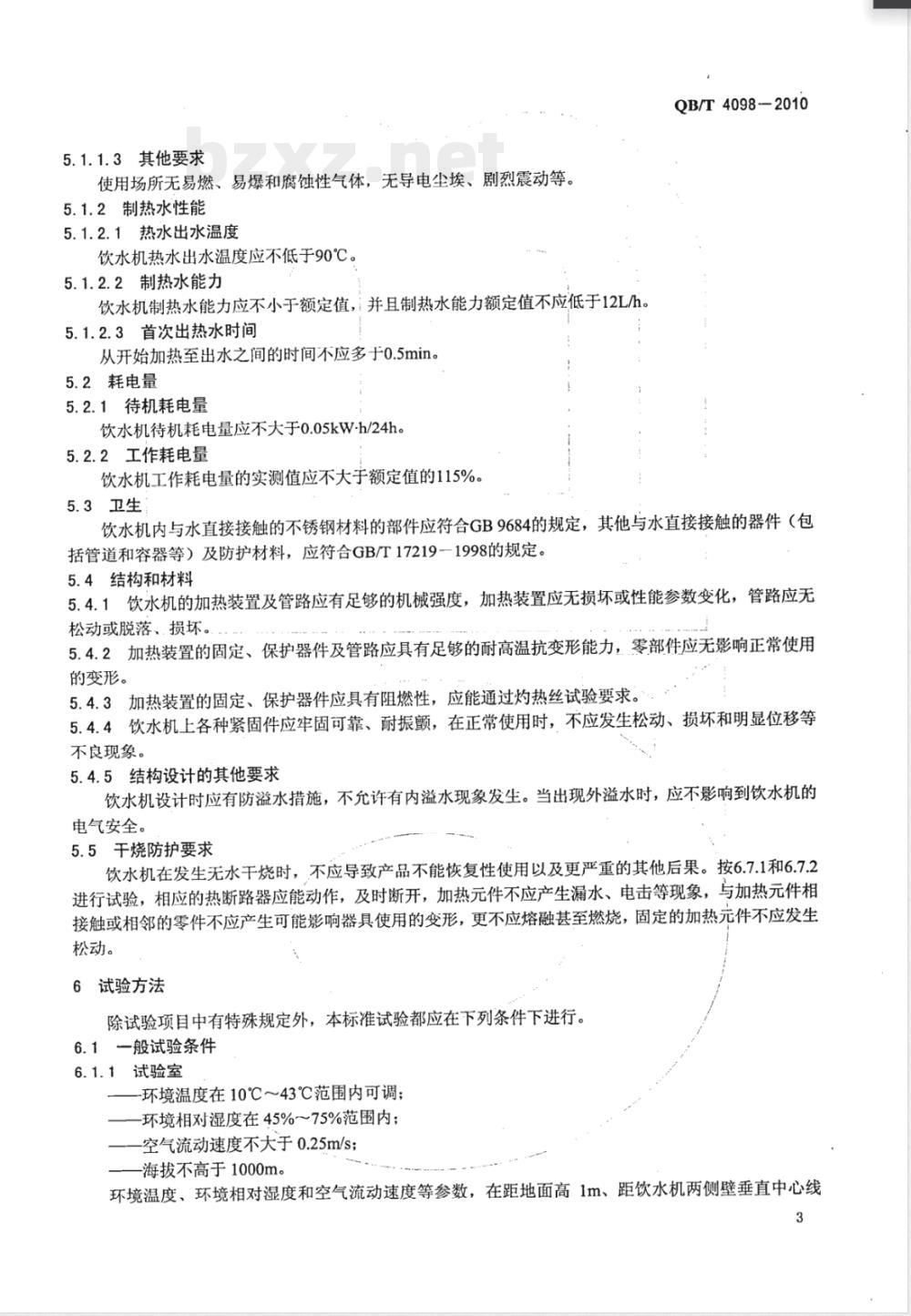

使用场所无易燃、易爆和腐蚀性气体，无导电尘埃、剧烈震动等。5.1.2制热水性能
5.1.2.1热水出水温度
饮水机热水出水温度应不低于90℃。5.1.2.2制热水能力
饮水机制热水能力应不小于额定值，并且制热水能力额定值不应低于12L/h。5.1.2.3首次出热水时间
从开始加热至出水之间的时间不应多于0.5min。5.2耗电量
5.2.1待机耗电量
饮水机待机耗电量应不大于0.05kW-h/24h。5.2.2工作耗电量
饮水机工作耗电量的实测值应不大于额定值的115%。QB/T4098—2010
5.3卫生
饮水机内与水直接接触的不锈钢材料的部件应符合GB9684的规定，其他与水直接接触的器件（包括管道和容器等）及防护材料，应符合GB/T17219-1998的规定。5.4结构和材料
5.4.1饮水机的加热装置及管路应有足够的机械强度，加热装置应无损坏或性能参数变化，管路应无松动或脱落、损坏。.
5.4.2加热装置的固定、保护器件及管路应具有足够的耐高温抗变形能力，零部件应无影响正常使用的变形。
5.4.3加热装置的固定、保护器件应具有阻燃性，应能通过灼热丝试验要求。5.4.4饮水机上各种紧固件应牢固可靠、耐振颤，在正常使用时，不应发生松动、损坏和明显位移等不良现象。
5.4.5结构设计的其他要求
饮水机设计时应有防溢水措施，不允许有内溢水现象发生。当出现外溢水时，应不影响到饮水机的电气安全。
5.5干烧防护要求
饮水机在发生无水干烧时，不应导致产品不能恢复性使用以及更严重的其他后果。按6.7.1和6.7.2进行试验，相应的热断路器应能动作，及时断开，加热元件不应产生漏水、电击等现象，与加热元件相接触或相邻的零件不应产生可能影响器具使用的变形，更不应熔融甚至燃烧，固定的加热元件不应发生松动。
6试验方法
除试验项目中有特殊规定外，本标准试验都应在下列条件下进行。6.1一般试验条件
6.1.1试验室
-环境温度在10℃～43℃范围内可调；-环境相对湿度在45%～75%范围内；空气流动速度不大于0.25m/s；
海拔不高于1000m。
环境温度、环境相对湿度和空气流动速度等参数，在距地面高1m、距饮水机两侧壁垂直中心线3
QB/T4098-2010
0.35m处的2个点上测得。
若多台饮水机同时试验，上述参数应是各饮水机规定点测得值的算术平均值。6.1.1.1试验温度
试验温度在（25±1）℃。
6.1.1.2试验电源
电源电压为180V～250V可调，频率为（50土1）Hz，稳压精度为土1%。6.1.2饮水机的安置
饮水机（放置盛满水的桶）应放置在一个涂黑色无光泽的木制坚固的试验平台上。平台下面散开以使空气白由流通，平台顶面应比试验室地面高出0.3m，平台向外延伸，比饮水机的两侧壁及前壁伸出0.3m～0.6m，平台后边则应伸至饮水机背面的垂直隔板处。饮水机周围的空气流通应受到围绕饮水机的三块涂黑色无光泽的垂直隔板的限制。后隔板与饮水机背面平行，且与饮水机背面的限位器相近，或按制造厂规定要求与饮水机背面保持的距离。左、右的隔板与饮水机两侧壁平行并相距0.3m，隔板宽为0.3m。见图1。0.3.
3块垂直隔板应连续无间断，并固定在试验平台上。隔板的高度应至少比饮水机顶部高出0.3m。饮水机的安置应防止实验室内冷源和热源的直接辐射。饮水机应远离实验室内其他物体，以消除与环境温度不相同的物体的影响。6.1.3测量仪器
6.1.3.1温度测量仪表
6.1.3.1.1温度测量仪表的最小分度值不应超过仪表准确度的2倍。例如：规定仪表准确度为士0.05℃，则最小分度值不超过土0.1℃。
6.1.3.1.2仪表准确度为土0.05℃时，该仪表应与国家计量单位校验过的温度仪表进行比较标定。6.1.3.1.3湿球温度的测量应保证足够的湿润条件，流过湿球温度计处的气流速度应不小于5m/s；对于其他仪表应有足够的气流速度以达到蒸发平衡，保证湿润条件，玻璃水银温度计感温包直径应不大于6.5mm。
液体温度应采用直接插人液体内或套管插入液体内的温度测量仪。6.1.3.1.43
6.1.3.1.5温度测量仪表，型式检验时要精确到士0.3K，出厂检验时精确到土1K。6.1.3.2湿度测量仪表
相对湿度的测量采用干湿球温度仪，或者采用同等精度的其他测量装置。型式检验时要精确到土0.3K，出厂检验时精确到土1K。6.1.3.3电气测量仪表
6.1.3.3.1电气测量仪表使用指示型或积算型仪表。6.1.3.3.2电气测量仪表中电流表、电压表、功率表等，型式检验时精确度不低于0.5级，出厂检验时精确度不低于1.0级。
QB/T40982010
6.1.3.3.3电能表的分度值应能读出0.01kW-h，型式试验不低于1.0级，出厂检验不低于2.5级。6.1.3.4水流量测量仪表
水流量测量用液体计量器（测量液体的体积），其仪表准确度为测量值的土1.0%。6.1.3.5时间测量仪表
时间测量仪表准确度为测量值的土0.2%。6.2制热水性能
以下试验过程中对冷热型饮水机需要将制冷系统开启，但不放水。6.2.1热水出水温度
在环境温度为（25士1）℃下进行该试验，初始水温与对应的环境温度一致。饮水机放置盛满水的桶后，在不通电情况下在试验室放置2h。启动制热系统，用1L玻璃容器放出（0.2土0.025）L水倒掉，继续放出（0.5土0.025）L，迅速用水银温度计测量杯中水的几何中心位置的水温。6.2.2制热水能力
初始水温为（25土1）℃。
饮水机放置盛满水的桶后放置在试验室内，放上接水杯，将制热时间或制热水量设置到最大值，启动制热系统开始试验。第一次制热停机，制热时间和出水量均不计算。从第二次开始在每次制热停止后，用1L玻璃容器测量接水杯中的水量，然后重新放上接水杯连续进行下一次制热工作。不包括操作时间，测量15min以上的制热水总量，折算成L/h。6.2.3首次出热水时间
初始水温为（25土1）℃。
饮水机放置盛满水的桶后放置在试验室内，放上接水杯，将制热时间或制热水量设置到最大值，启动制热系统开始试验。从开始制热工作时计时，记录开始出热水所需时间。6.3耗电量
6.3.1待机耗电量
本项试验要在饮水机的热水出水温度符合5.1.2.1的要求后进行。在试验环境温度及负载水温保持在（25土1）℃，制热系统处于待工作状态，且保持不放水的条件下，从接通电源、制热系统处于待工作状态时开始记时，记录饮水机24h的总电能消耗。6.3.2工作耗电量
本项试验要在饮水机的热水出水温度符合5.1.2.1的要求后进行。饮水机装上盛满水的水桶，放置在实验室内，试验环境温度及水温保持在（25土1）℃，启动制热系统开始试验。每隔2h启动制热系统放出0.5L热水，放水4次；记录24h的总耗电量。6.4卫生要求
6.4.1试验样品的制备
饮水机内与水直接接触的不锈钢材料的部件，按GB/T5009.81一2003中3.3规定的方法进行浸泡。其他与水直接接触的器件（包括管道和容器等）及防护材料，按GB/T17219一1998附录A和附录B的规定进行浸泡。
6.4.2样品的检测
按6.5.1方法浸泡后，取样品浸泡后溶液与原溶液分别进行试验，各检验项目限值增加量应满足5.4的规定。检验方法分别按GB/T5009.81一2003和GB/T5750一2006中规定方法进行。6.5结构和材料试验
6.5.1饮水机装上盛满水的水桶，放置在试验室内，将制热时间或制热水量设置为最大，启动制热系统开始试验。当加热1min后关闭制热系统和热水出水阀，检查加热装置及加热系统管路。6.5.2将要求耐高温的零部件在室温环境中放置24h后，放入已达到要求温度的恒温箱中，20min后5
QB/T4098-2010
取出，自然冷却至室温，观察零部件有无变形，试验结果应符合5.4.2要求。加热装置的固定及保护部件，检测温度为（25土2）℃加上正常工作时这些部件与加热装置相近表面的最高温度，与(125土2)℃取两者最大值。管路等零部件，检测温度为（135土2）℃。6.5.3加热装置的固定、保护器件按照GB/T5169.11进行650℃灼热丝试验。6.6干烧防护
6.6.1饮水机不加水放置于实验室内，将制热时间或制热水量设置为最长时间或最大制热水量，启动制热系统。若有除热断路器外的其他防干烧装置，应进行短接。待完成一次制热周期后，其结果应符合5.5要求。
6.6.2在符合6.6.1要求前提下，再重新进行干烧试验，干烧试验后，立即给加热装置加入常温水，此时加热装置不应损坏。
检验规则
由检测部门根据本标准及GB4706.1、GB4706.19、GB4706.13、GB9684相关要求试验检验合格后的饮水机方能批量投产。每台饮水机须经制造厂质量检验部门检验合格并附有质量检验合格证、使用说明书、产品保修单等后允许出厂。检验分出厂检验和型式试验。
7.1出厂检验
7.1.1凡提出交货的饮水机，均应进行出厂检验。出厂检验的项目、要求和方法见表1。7.1.2出厂检验的抽检项目、批量、抽样方案、检查水平及合格质量水平等可由制造厂质检部门按企业的自订规范或企标执行。
7.1.3出厂检验中的安全检验项目，均属致命缺陷，只要出现一台项不合格，即判该批产品不合格。7.1.4
经出厂检验后，凡合格的样品可作为合格品交付订货方。表1
试验项目
热水出水温度
防触电保护
输入功率与电流
泄漏电流
电气强度
接地措施
资料文件
冷水出水温度
型式试验
试验方法
按冷热饮水机国家标准执行
GB4706.13和GB4706.19
饮水机在下列情况之一时，应进行型式试验。a）试制的新产品；
b）设计、工艺或所用材料有重大改变时；c）连续生产中的产品，每年不少于一次；试验方法
等效16章
不合格分类
致命缺陷
d）停产后，时隔一年以上再生产时。QB/T4098—2010
7.2.1型式试验应包括表2所列各项和GB4706.1、GB4706.13及GB4706.19中规定的全部试验项目，安全项目均属致命缺陷，安全项目判定要100%合格，若出现一台项不合格即判该批次产品不合格。7.2.2型式试验的抽样应在出厂检验合格的成品中随机抽取，抽样方案按GB/T2829的规定进行，详见表3。
7.2.3型式试验的样品一律不能作为合格品交付订货方。7.3验收
订货方有权检验产品质量是否符合本标准要求，交货时订货方按出广检验项目验收，也可按合同规定要求进行验收。
根据订货方的要求，供货方应提供一年内完整的型式试验报告，验收的质量指标和抽样方案由生产方和订货方共同商定。如订货方对产品质量有疑问时，可由订货方和生产方共同商定，增加型式试验中部分项目或全部试验项目。如仍有争议，由法定部门进行仲裁。表2
试验项目
热水出水温度
制热水能力
首次出热水时间
待机耗电量
工作耗电量
卫生要求
加热装置及管路机械强度
耐高温
干烧防护要求
制冷水性能
判定方案
抽样方案
标志、包装、运输、购存
8.1标志
8.1.1产品标志
样本大小
试验方法
按冷热饮水机国家标准执行
不合格质量水平
A类RQL=30
RQL=65
不合格分类
RQL=100
在每台饮水机的外部适当和明显位置处应有耐久性的铭牌、电器原理图；警告标志或说明、合格证、制造日期等，其中铭牌内容应至少包括：7
QB/T4098-2010
a）产品名称、型号；
b）额定电压（V）、额定频率（Hz）、电源性质符号（～）：c）额定功率（W）；
d）额定制热水能力（L/h）；
e）耗电量：待机耗电量，工作耗电量（kW·h/24h）；f）防触电保护类型；
g）环境温度、相对湿度；下载标准就来标准下载网
h）制造厂名称和商标；
i）制造日期和编号。
8.1.2包装标志
包装箱外表应用不易褪色的颜料，清晰地标明下列各项标志（与8.1.1顺序一致）：a）产品名称、型号；
b）额定电压、频率；
c）制造厂名称、地址、服务电话、邮编；d）商标；
e）产品数量及颜色；
f）采用标准编号；
g）制造日期或生产批号；
h）体积（长×宽×高：mm）、质量（kg）、毛重（kg）；i）储运注意事项应符合GB191的规定。8.1.3合格证、使用说明书
饮水机应有出厂合格证和使用说明书，使用说明书应符合GB5296.1和GB5296.2的要求。8.1.3.1合格证应有如下标志：
a）制造厂名称、地址；
b）检验日期；
c）检验员代号。
8.1.3.2使用说明书应有如下内容：a）产品名称、型号、规格包装；b）生产厂名、地址；
c）商标；
d）产品的主要性能；
e）售后运输、贮存条件；
f）安放、组装说明；
g）使用方法、注意事项；
h）售后服务。
8.2包装
饮水机包装应符合GB/T1019一2008的规定。8.2.1产品应用牢固的包装箱包装，并有防潮保护措施。8.2.2包装应保证产品在正常运输和保管条件下不致因受震、装卸、受潮和侵入灰尘而使产品损伤，产品及附件在包装箱内应固定可靠，必要时加适当衬垫。8.2.3包装后的产品应随带如下文件：a）产品说明书；
b）产品保修卡；
c）合格证书。
QB/T4098-2010
8.3运输
在运输和装卸过程中，应轻拿轻放，防止碰撞划伤和损坏产品及附件，防止被雨雪淋袭，严禁在运输、贮存过程中，将产品倒置或横放。8.4贮存
产品应放在通风、干燥、相对湿度不大于85%，周围无腐蚀性气体的仓库。9
