ICS23.120
分类号：Y61
备案号：46741-2014
中华人民共和国轻工行业标准
QB/T4700-2014
器具用风扇
Fansincorporated inappliances2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4700—2014
本标准起草单位：威凯检测技术有限公司、佛山市质量计量监督检测中心、广东格兰仕集团有限公司、广东美的环境电器制造有限公司、中国电器科学研究院有限公司、广东省惠州市质量技术监督标准与编码所。
本标准主要起草人：陈汉桂、欧卓鸿、李旭飞、刘艳萍、杨丕达、王攀、姚东、温志凡、杨方元。1范围

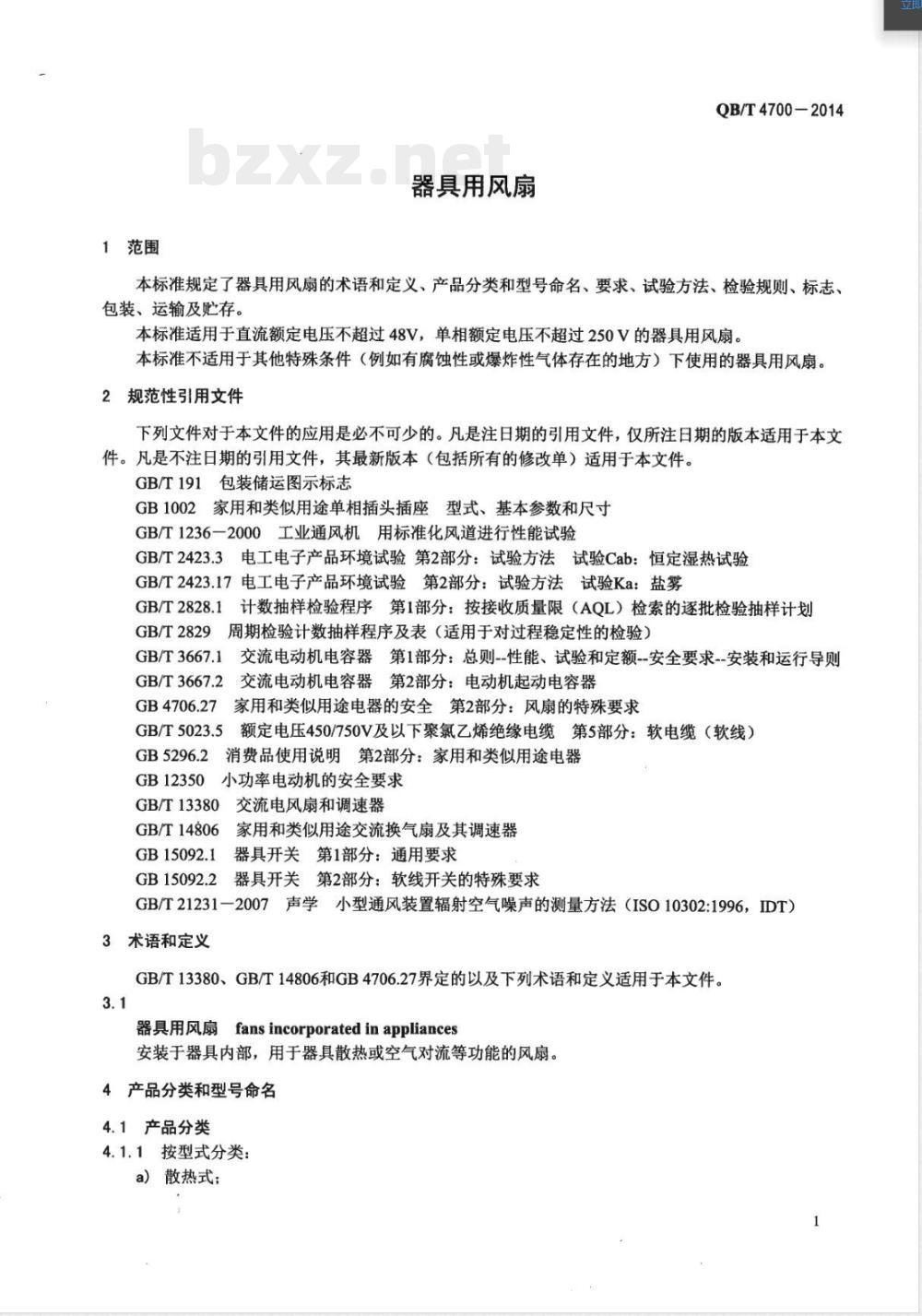

器具用风扇
QB/T4700-2014
本标准规定了器具用风扇的术语和定义、产品分类和型号命名、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于直流额定电压不超过48V，单相额定电压不超过250V的器具用风扇。本标准不适用于其他特殊条件（例如有腐蚀性或爆炸性气体存在的地方）下使用的器具用风扇。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB1002家用和类似用途单相插头插座型式、基本参数和尺寸GB/T1236一2000工业通风机用标准化风道进行性能试验GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829
GB/T3667.1
GB/T3667.2
交流电动机电容器第1部分：总则--性能、试验和定额--安全要求--安装和运行导则交流电动机电容器第2部分：电动机起动电容器家用和类似用途电器的安全第2部分：风扇的特殊要求GB4706.27
额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB/T5023.5
GB12350
消费品使用说明第2部分：家用和类似用途电器小功率电动机的安全要求
GB/T13380
GB/T14806
GB15092.1
GB15092.2
交流电风扇和调速器
家用和类似用途交流换气扇及其调速器器具开关第1部分：通用要求
器具开关第2部分：软线开关的特殊要求GB/T21231一2007声学小型通风装置辐射空气噪声的测量方法（ISO10302:1996，IDT）3术语和定义
GB/T13380、GB/T14806和GB4706.27界定的以及下列术语和定义适用于本文件。3.1
器具用风扇fans incorporated inappliances安装于器具内部，用于器具散热或空气对流等功能的风扇。4产品分类和型号命名
4.1产品分类
4.1.1按型式分类：
a）散热式；
QB/T4700—2014

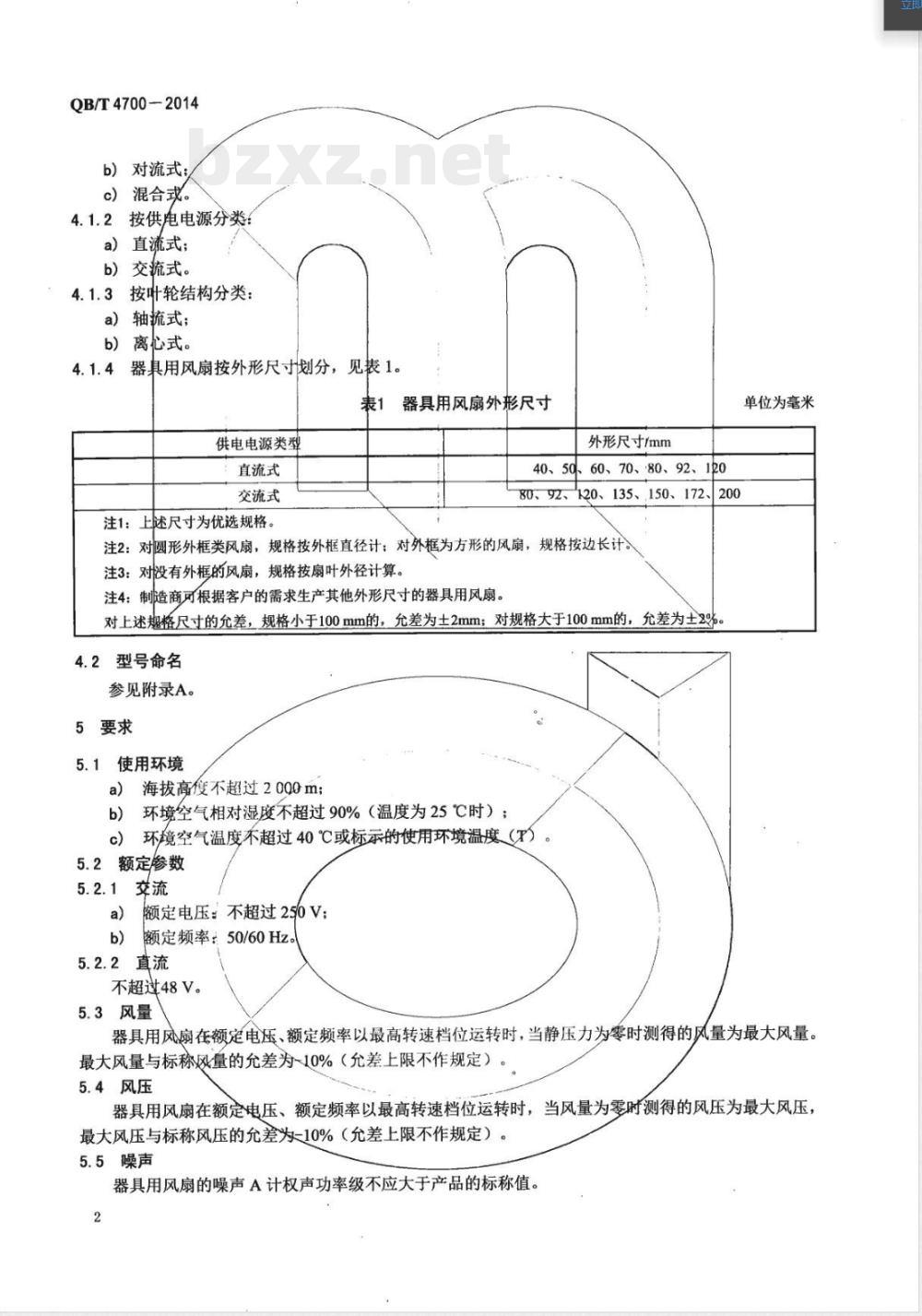

b）对流式：
c）混合或
4.1.2按供电电源分类
a）直式；
b）交流式。
4.1.3按叶轮结构分类：
a）轴梳式；
b）离心式。
器具用风扇按外形尺寸划分，见表1。4.1.4器
供电电源类型
直流式
交流式
注1：上述尺寸为优选规格。
器具用风扇外形尺寸
40、50
80、92、
外形尺寸/mm
60、70、80、92、120
120、135、150、172、
注2：对圆形外框类风扇，规格按外框直径计：对外框为方形的风扇，规格按边长计注3：对没有外的风扇，规格按扇叶外径计算。注4：制造商可根据客户的需求生产其他外形尺寸的器具用风扇。对上述规格尺寸的允差，规格小于100mm的，允差为土2mm；对规格大于100mm的，允差为土2%，4.2型号命名
参见附录A。
5要求
5.1使用环境
a）海拔高度不超过2000m；
b）环境空气相对湿度不超过90%（温度为25℃时）；c）环境空气温度不超过40℃或标示的使用环境温度（T）5.2额定参数
5.2.1交流
额定电压：不超过250V；
额定频率：50/60Hz。
5.2.2直流
不超过48V。
单位为毫米
5.3风量
器具用风扇在额定电压、额定频率以最高转速档位运转时，当静压力为零时测得的风量为最大风量。最大风量与标称风量的允差为-10%（允差上限不作规定）5.4风压
器具用风扇在额定电压、额定频率以最高转速档位运转时，当风量为零时测得的风压为最大风压，最大风压与标称风压的允差为-10%（允差上限不作规定）5.5噪声
器具用风扇的噪声A计权声功率级不应大于产品的标称值。2

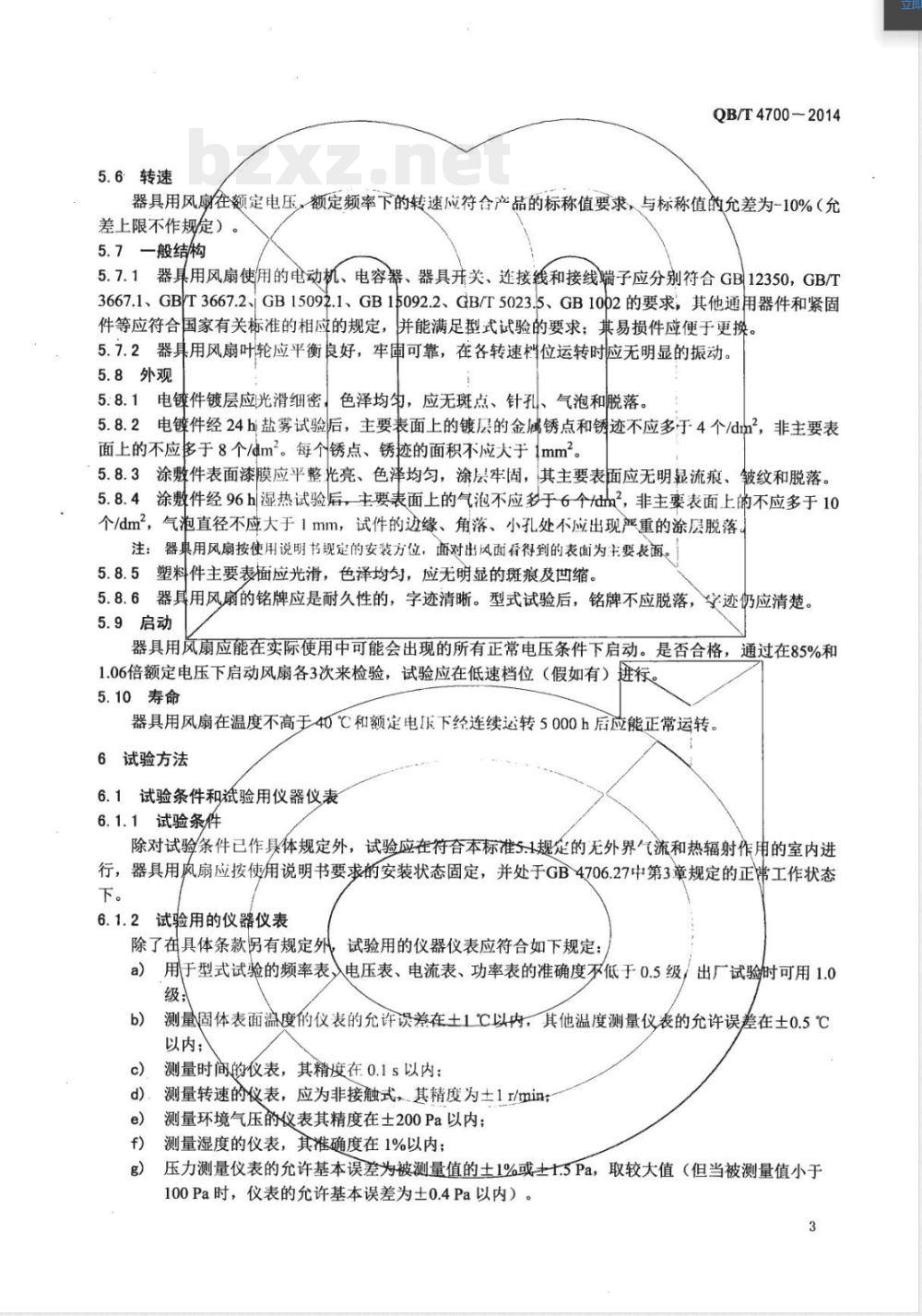

5.6转速
QB/T4700-2014
器具用风扇在额定电压，额定频率下的转速应符合产品的标称值要求，与标称值的允差为-10%（允差上限不作规定）
5.7一般结构
5.7.1器具用风扇使用的电动机、电容器、器具开关、连接线和接线端子应分别符合GB12350，GB/T3667.1、GBT3667.2、GB15092.1、GB15092.2、GB/T5023.5、GB10b2的要求，其他通用器件和紧固件等应符合国家有关标准的相应的规定，并能满足型式试验的要求；其易损件应便于更换。5.7.2器具用风扇叶轮应平衡良好，牢审可靠，在各转速档位运转时应无明显的振动。5.8外观
5.8.1电镶件镀层应光滑细密，色泽均匀，应无斑点、针孔、气泡和脱落。电镀件经24hi盐雾试验后，主要表面上的镀层的金属锈点和锈迹不应多于4个/dtm2，非主要表5.8.2月
面上的不应多于8个/dm2。每个锈点、锈迹的面积不应大于1mm2。5.8.3涂敷件表面漆膜应平整光亮、色泽均匀，涂层牢固，其主要表面应无明显流痕、皱纹和脱落。5.8.4涂敷件经96h湿热试验后，主要表面上的气泡不应多于6个h，非主要表面上的不应多于10个/dm2，气泡直径不应大于1mm，试件的边缘、角落、小孔处不应出现严重的涂虑脱落。注：器奥用风扇按使用说明书规定的安装方位，面对出风面看得到的表面为主要表面。5.8.5塑料件主要表面应光滑，色泽均匀，应无明显的斑痕及世缩。5.8.6器具用风扇的铭牌应是耐久性的，字迹清晰。型式试验后，铭牌不应脱落，安迹仍应清楚。5.9启动
器具用岚扇应能在实际使用中可能会出现的所有正常电压条件下启动。是否合格，通过在85%和1.06倍额定电压下启动风扇各3次来检验，试验应在低速档位（假如有）进行。5.10寿命
器具用风扇在温度不高于40℃和额定电压下经连续运转5000h居应能正常运转。6试验方法
6.1试验条件和验用仪器仪表
6.1.1试验条件
除对试验条件已作具体规定外，试验应在符合本标准5.1规定的无外界气流和热辐射作用的室内进行，器具用风扇应按使用说明书要求的安装状态固定，并处于GB4706.27中第3章规定的正带工作状态下。
6.1.2试验用的仪器仪表
除了在具体条款另有规定外试验用的仪器仪表应符合如下规定：用于型式试验的频率表电压表、电流表、功率表的准确度不低于0.5级/出厂试验时可用1.0a）
测量固体表面温度的仪表的允许误差在土1℃以内，其他温度测量仪表的允许误差在土0.5℃b)
以内：
测量时间的仪表，其精度在0.1s以内：测量转速的仪表，应为非接触式，其精度为土1r/min，d).
测量环境气压的仪表其精度在士200Pa以内；测量湿度的仪表，其准确度在1%以内；压力测量仪表的允许基本误差为被测量值的士1%或±1.5Pa，取较大值（但当被测量值小于100Pa时，仪表的允许基本误差为土0.4Pa以内）。QB/T4700—2014
6.2试验电压和频率
除另有规定外，试验应在额定电压、额定频率下进行，试验电源的电压波动和频率波动不应超过其额定值的土1%，但在读取功率、电流数值时应为额定电压值和额定频率值。6.3一般检查
6.3.1视检电镀件、涂敷件、塑料件、铭牌、说明书和包装、标志，应符合相关要求。6.3.2检查器具用风扇的电动机、开关、电容器、电源线、插头、其他通用器件和紧固件执行国家有关标准的情况。
6.3.3用准确度为1mm的量具测量器具用风扇外形（外径）尺寸。6.3.4接通电源使器具用风扇运转，检查运转时叶轮是否平衡良好、牢固可靠，有无明显振动。6.4转速测量
器具用风扇最高转速档转速应在最高转速档运转1h后测量。6.5铭牌耐久性检查
型式试验后，视检铭牌有无脱落，字迹是否清楚。6.6电镀件盐雾试验
按GB/T2423.17规定的方法进行。涂敷件湿热试验
按GB/T2423.3规定的方法进行。试验温湿度条件为，温度：（40土2）℃，相对湿度：（93土3）%RH。6.8启动试验
器具用风扇在启动试验开始时应处于室温状态下，按使用说明书规定的安装方位布置。试验电压按5.9的要求，从静止状态开始启动，每次启动后，断开电源让电机停转，达到静止状态再启动。试验应符合5.9的规定。
6.9长期运转试验
器具用风扇按使用说明书规定的安装方位布置，进风口和出风口均处于自由空间，在额定电压、额定频率下最高转速档位连续运转5000h后仍能运转。进行长期运转试验的器具用风扇可采用独立的试样。
6.10噪声试验
器具用风扇的噪声测量，是在额定电压、额定频率下按GB/T21231一2007进行测试。6.11空气性能试验
器具用风扇空气性能试验方法见附录B。7检验规则
7.1检验分类
器具用风扇的检验分为出厂检验（或交收检验）和型式试验。7.2出厂检验
7.2.1每台器具用风扇应经出厂检验合格后方可出厂，出厂检验的检验项目、要求和试验方法按表2的规定。
检验项目
冷态电气强度试验
输入功率和电流测量
产品标志检查
电镀件、涂敷件、塑料件外
观检查
表2出厂检验
本标准所属条文
试验方法
GB4706.27所属条文
安全要求
试验方法
QB/T4700—2014
出厂检验时
采用的简化办法
规定电压历时
1min或1.2倍规定
电压历时1s，一次
7.2.2订货方对产品质量有疑义时，有权在型式检验项目内增加出厂检验项目。此时，抽样检查方法应采用GB/T2828.1。抽样方案、检查水平和合格质量水平，由生产厂和订货方共同商定。7.3型式试验
型式试验应在下列情况之一时进行：新产品试制定型鉴定；
设计、工艺或材料有重大改变，可能影响产品性能时；不经常生产的产品，间隔1年以上再生产时；c)
成批或大量生产的产品进行定期抽试，每年至少1次；出厂检验结果与上次型式检验的结果有较大差异时。型式试验的内容，包括本标准第4、5、8章及GB4706.27所规定的有关项目。检验项目、要求7.3.2
和不合格类别按表3的规定。
表3型式试验
检验项目
包装检查（不含标志要求）
标志（性能部分）
电镀件、涂敷件、塑料件外观检查规格尺寸检查
风量试验
风压试验
噪声试验
转速试验
使用元器件情况检查
叶轮运转检查
本标准所属条文
试验方法
GB4706.27所属条文
不合格类别
QB/T4700-2014
检验项目
电镀件盐雾试验
涂敷件湿热试验
启动试验
长期转试验
铭牌耐久性检查
标志和说明
输入功率和电流
工作護度下的泄滞电流和电化强度耐潮
泄漏电流和电气弹度
非正常工作
内部布线
接地措施
螺钉和连接
爬电距离、电气间隙和固体绝缘耐热和耐燃
辐射、毒性和类似危险
表3（续）
本标准所属案文
试验方法
GB4706.27所属条文
GB12350
注1：表3中^不合格类别”栏中有*号的项目如有一台不合格，则判该批产品不合格。不合格类别
注2：按7,3.1规定的c）d）、e）三种情况下进行型式试验时，可免做表4中非正常工作和长期运转试验。注3：发热试验，如器具的使用环境温度超过25℃，温升限值减少值为使用的环境温度与25℃的差值。7.3.3对本标准73.1中a）
b）两种情况下进行的型式试验，应抽取3台产品进行试验。
试验时
任一台试样均应符合本标准和GB4706.27的有关要求，如任一台试样不符合任一条要求，应从该批产品中加倍抽取样品对不合格的项目及有联系的项目进行复试，复试合格，则判该批产品合格，如复试仍有任一台试样不符合任一条要求入则判该批产品不合格。7.3.4对无本标准7.3.1中c）.、d）e）三种情况下进行的型式试验，其抽样来用GB/T力829中的二次抽样方案，判别水平人样本大小、不合格质量水平及其判定见表4。表4抽样方案
不合格质量水平
样本大小
A类不合格
RQL=30
B类不合格bzxz.net
RQL=50
C类不合格
RQL=65
样本大小
8标志、电装、运输、购存
8.1标志
表4（续）
A类不合格
RQL=30
8.1.1产串上应有耐久性的铭牌，并标出以下各项：产品名称、号、规格；
额定电压：：
电源性质符号或额定频率：Hz；功率或电流：W或A：
标称风量：m2/min
标称压力：pa：
噪声：哆（A）：
生产者（制造商）名称或商标；T标志（使用环境温度超过十40℃）注：a)、b)、c)、d)、h)是必标项。8.1.2产品上应有生产日期（或编号）或生产批号标志8.1.3使用说明书
使用说明书的编写应符合GB5296.2的规定。8.1.4包装箱标志
a）产品名称、型号、规格；
b）商标：
c）产品数量（单件包装可不标数量）d）包装箱毛重：/kg；
包装箱外形尺寸：（长>×宽×高）e
f）生产者（制造商）名和地址：g）生产日期（或编号）或生产批号；h)
包装储运图示标志，其标志应符合GB/T191的规定；i）标准编号。
8.2包装
器具用风扇的包装应能有效地保护产品。8.2.1
包装箱内应有：
a）全套器真用风扇；
使用说明书：
产品合格证；
装箱单（有附件、备件时，可在说明书中）：d)
电气线路图或接线图（可在产品上或说明书中）。不合格质量水平
B类不合格
RQL=50
QB/T4700-2014
C类不合格
RQL=65
Ac2=-4
QB/T4700—2014
8.3运输
运输过程中，应避免碰撞或雨雪淋袭。8.4购存
器具用风扇应在不开启包装的状态下，贮存于通风良好的仓库内，其周围应无腐蚀性气体。8
器具用风扇产品型号命名方法如下：o
示例：
附录A
（资料性附录）
产品型号命名方法
生产单位改进设计代号
叶轮结构：轴流式为Z，离心式为LQB/T4700—2014
轴承类型：S表示含油轴承，B表示滚珠轴承外框厚度尺寸规格代号：由两个数字表示，如38表示外框尺寸为38mm
外形尺寸规格代号：由2～3个数字表示器具外形尺寸，如40表示外形尺寸为40mm，172表示外形尺寸为172mm
型式代号：由一个字母组成，字母A表示交流，字母D表示直流
器具用风扇代号
QD92-38SZ2，表示经第2次设计的器具用直流风扇，其外形尺寸规格为92mm、外框厚度为38mm的含油轴承和轴流式结构。
