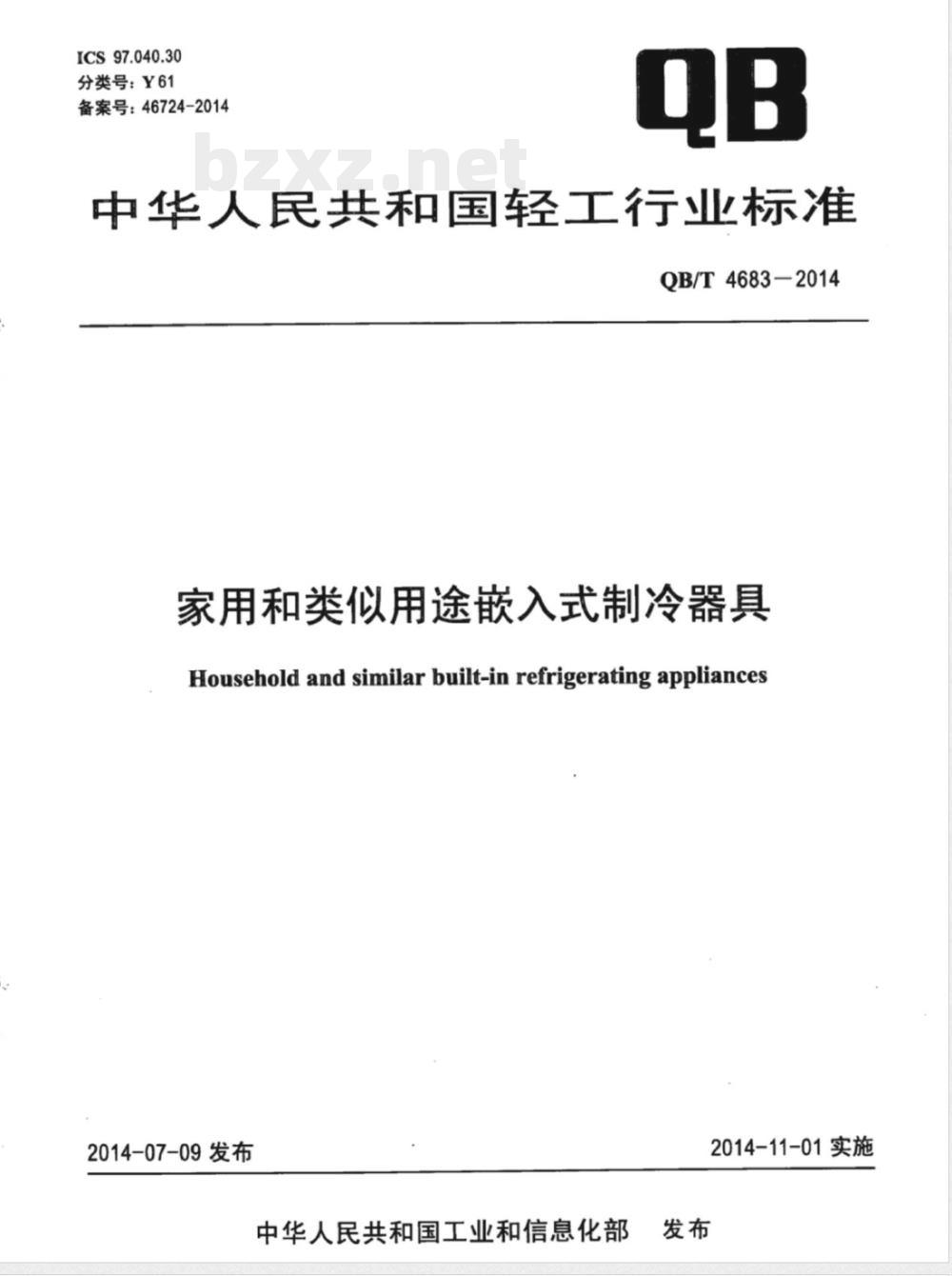

【其他行业标准】 家用和类似用途嵌入式制冷器具

ICS97.040.30
分类号：Y61
备案号：46724-2014
中华人民共和国轻工行业标准
QB/T4683-2014
家用和类似用途嵌入式制冷器具Household and similar built-in refrigerating appliances2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

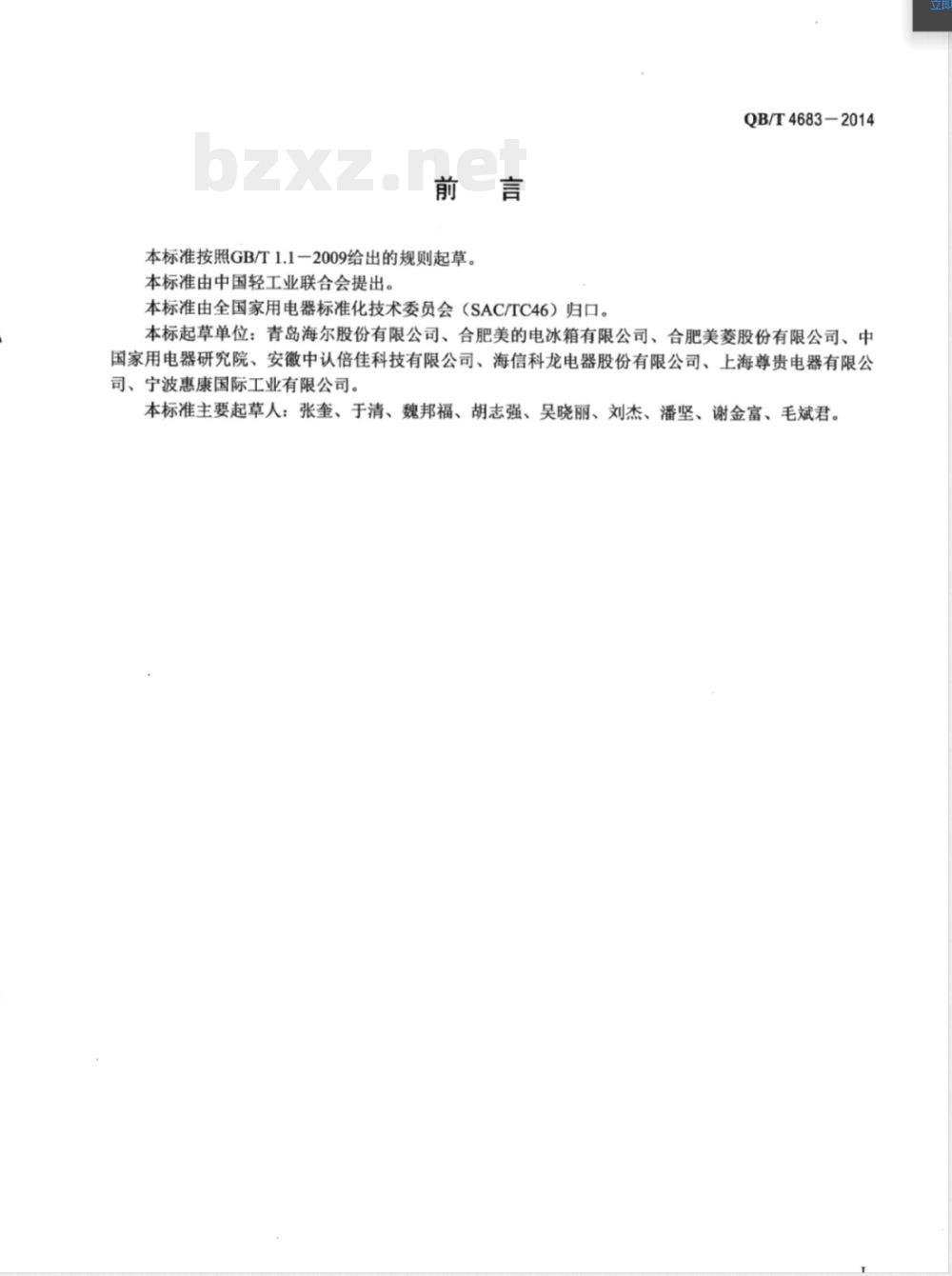

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4683-2014
本标起草单位：青岛海尔股份有限公司、合肥美的电冰箱有限公司、合肥美菱股份有限公司、中国家用电器研究院、安徽中认倍佳科技有限公司、海信科龙电器股份有限公司、上海尊贵电器有限公司、宁波惠康国际工业有限公司。本标准主要起草人：张奎、于清、魏邦福、胡志强、吴晓丽、刘杰、潘坚、谢金富、毛斌君。1范围

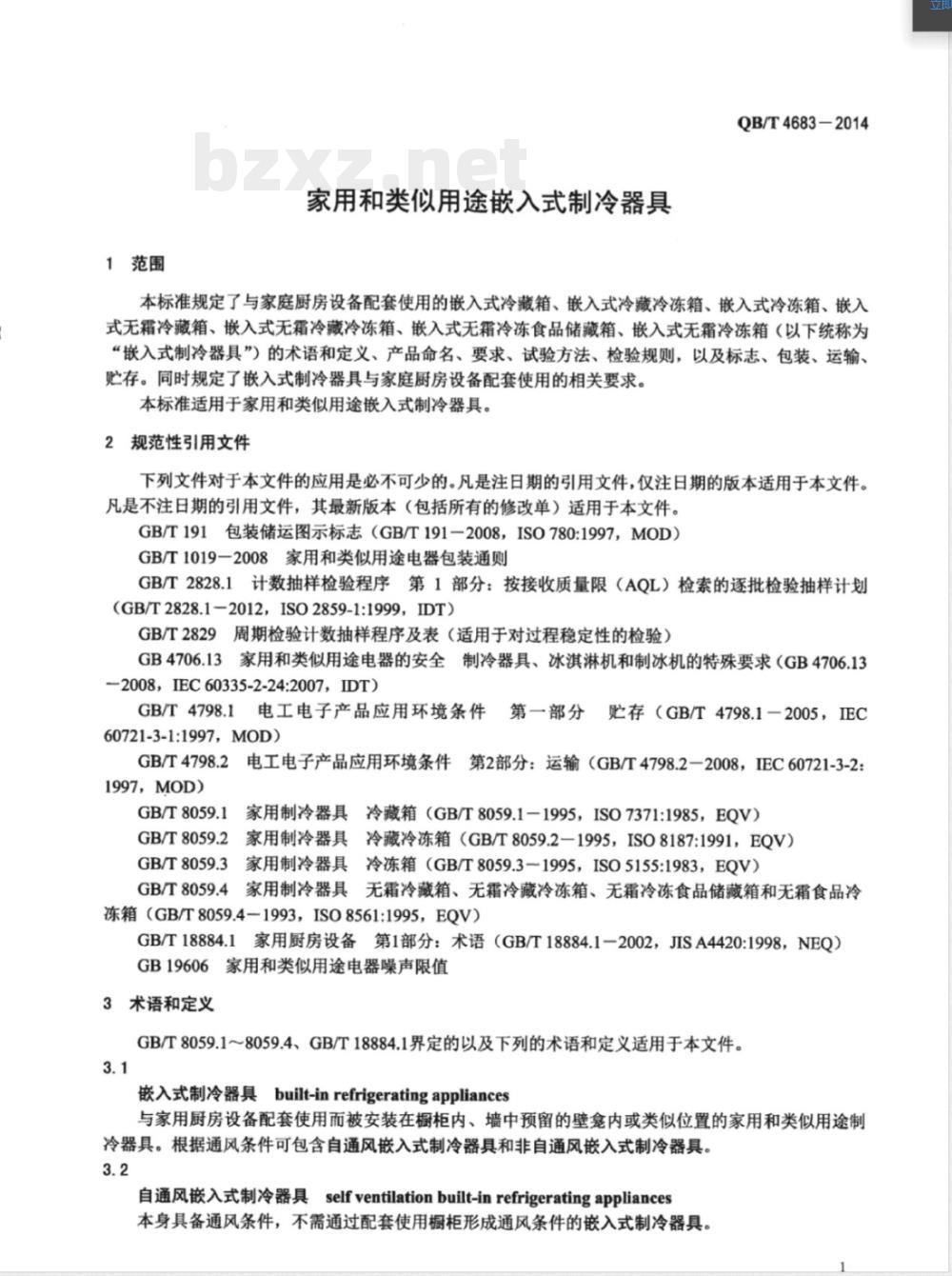

家用和类似用途嵌入式制冷器具QB/T4683-2014
本标准规定了与家庭厨房设备配套使用的嵌入式冷藏箱、嵌入式冷藏冷冻箱、嵌入式冷冻箱、嵌入式无霜冷藏箱、嵌入式无霜冷藏冷冻箱、嵌入式无霜冷冻食品储藏箱、嵌入式无霜冷冻箱（以下统称为“嵌入式制冷器具”）的术语和定义、产品命名、要求、试验方法、检验规则，以及标志、包装、运输、贮存。同时规定了嵌入式制冷器具与家庭厨房设备配套使用的相关要求。本标准适用于家用和类似用途嵌入式制冷器具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191-2008，ISO780:1997，MOD）GB/T1019一2008家用和类似用途电器包装通则GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2012，ISO2859-1:1999，IDT）GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4706.13家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求（GB4706.13—2008，IEC60335-2-24:2007，IDT)GB/T4798.1电工电子产品应用环境条件第一部分贮存（GB/T4798.1一2005，IEC60721-3-1:1997，MOD)
GB/T4798.2电工电子产品应用环境条件第2部分：运输（GB/T4798.2一2008，IEC60721-3-2:1997，MOD）
GB/T8059.1家用制冷器具冷藏箱（GB/T8059.1-1995，ISO7371:1985，EQV）GB/T8059.2家用制冷器具冷藏冷冻箱（GB/T8059.2-1995，ISO8187:1991，EQV）GB/T8059.3家用制冷器具冷冻箱（GB/T8059.3一1995，ISO5155:1983，EQV）GB/T8059.4家用制冷器具无霜冷藏箱、无霜冷藏冷冻箱、无霜冷冻食品储藏箱和无霜食品冷冻箱（GB/T8059.4—1993，IS08561:1995，EQV）GB/T18884.1家用厨房设备第1部分：术语（GB/T18884.1-2002，JISA4420:1998，NEQ）GB19606家用和类似用途电器噪声限值3术语和定义
GB/T8059.1～8059.4、GB/T18884.1界定的以及下列的术语和定义适用于本文件。3.1
嵌入式制冷器具built-inrefrigeratingappliances与家用厨房设备配套使用而被安装在橱柜内、墙中预留的壁毫内或类似位置的家用和类似用途制冷器具。根据通风条件可包含自通风嵌入式制冷器具和非自通风嵌入式制冷器具。3.2
自通风嵌入式制冷器具selfventilationbuilt-inrefrigeratingappliances本身具备通风条件，不需通过配套使用橱柜形成通风条件的嵌入式制冷器具。QB/T4683-2014

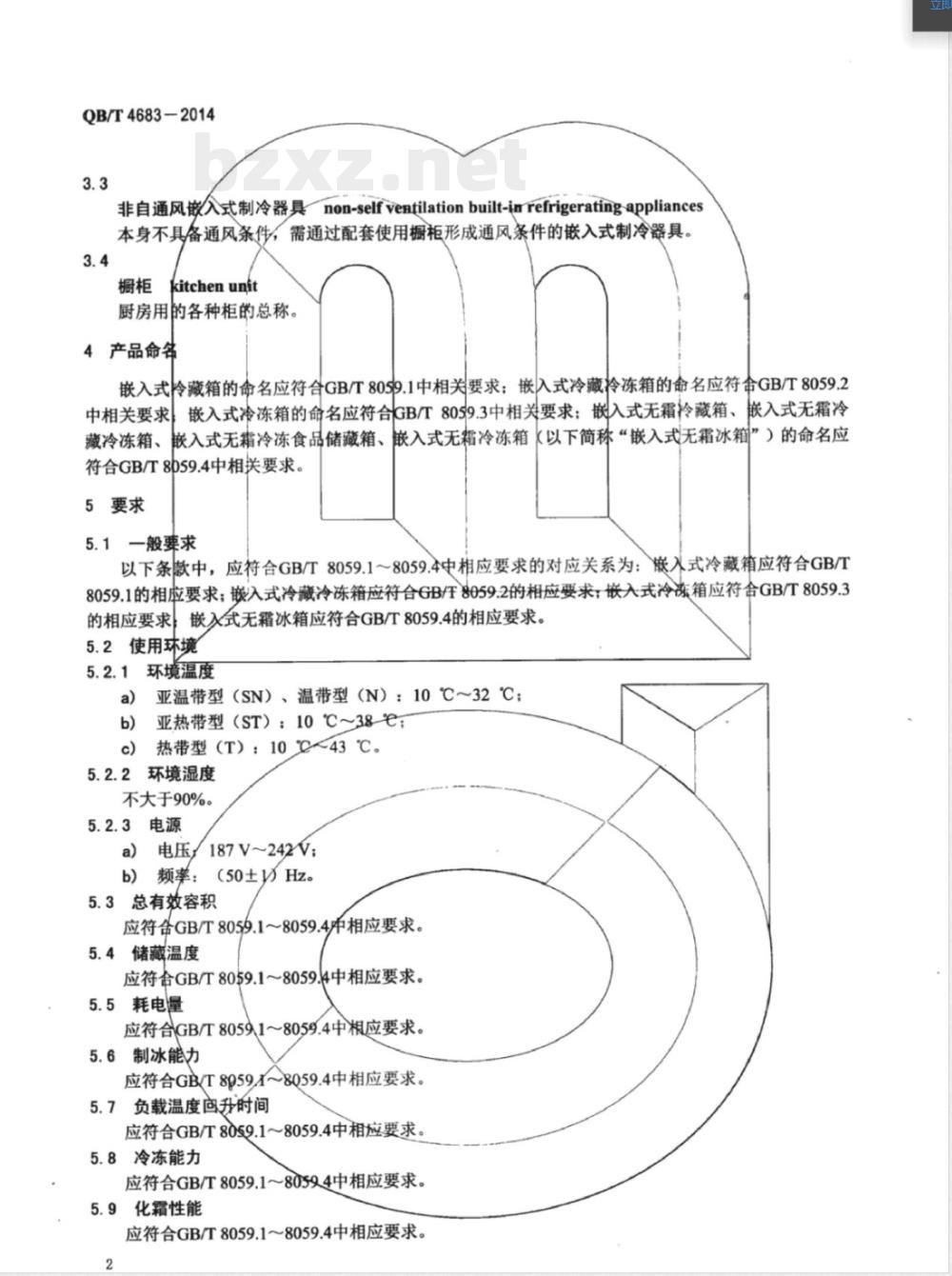

非自通风嵌入式制冷器具non-selfventilationbuilt-inrefrigeratingappliances本身不具备通风条件、需通过配套使用橱柜形成通风条件的嵌入式制冷器具。橱柜
kitchenunit
厨房用的各种柜的总称。
4产品命名
嵌入式冷藏箱的命名应符合GB/T8059.1中相关要求；嵌入式冷藏冷冻箱的命名应符命GB/T8059.2中相关要求；嵌入式冷冻箱的命名应符合GB/T8059.3中相关要求；入式无霜冷藏箱、嵌入式无霜冷藏冷冻箱、嵌入式无霜冷冻食品储藏箱、嵌入式无霜冷冻箱（以下简称“嵌入式无霜冰箱”）的命名应符合GB/T8b59.4中相关要求。
5要求
5.1一般要求
以下条款中，应符合GB/T8059.1～8059.4史相应要求的对应关系为：嵌入式冷藏箱应符合GB/T8059.1的相应要求；嵌入式冷藏冷冻箱应符合6GB/T8059.2的相应要求；嵌入式冷冻箱应符舍GB/T8059.3的相应要求嵌入式无霜冰箱应符合GB/T8059.4的相应要求。5.2使用环境
5.2.1环境温度
a）亚温带型（SN）、温带型（N）：10℃32℃；亚热带型（ST）：10℃~38；
c）热带型（T）：10~43℃。
5.2.2环境湿度
不大于90%。
5.2.3电源
/187V~242V
a）电压，
b）频率：
（50±yHz。
5.3总有效容积
应符舍GB/T8059.1～8059.4中相应要求。5.4储藏温度
应符合GB/T8059.1～8059.4中相应要求。5.5耗电量
应符合GB/T80591~8059.4中相应要求。5.6制冰能力
应符合GB/T8059X~8059.4中相应要求。5.7负载温度回升时间
应符合GB/T8059.1~8059.4中相应要求。5.8冷冻能力
应符合GB/T8059.1～80504中相应要求。5.9化霜性能
应符合GB/T8059.18059.4中相应要求。2
5.10结构和材料性能
应符合GB/T8059.1
5.10.1噪声
8059.4中相应要求。还应符合以下条款嵌入式制冷器具的噪声应符合GB19606中电冰箱噪声限值的要求。5.10.2搁架和容器
QB/T4683—2014
按照使用说明中规定的开门使用角度最小值打开嵌入式制冷器具的门（如使用说明无规定，则按应能取出搁物架和容器；当搁物架设计为在高度方向指定范围可调节时，应能保证在门体90°打开）人
按以上角度打开的情况下不影响各项功能正常使用。5.11结构设计
应符合GB/T8059.1~80594中相应要求。6试验方法
6.1一般试验条件
嵌入式冷藏箱应符合GB/T8059.1的相应要求；嵌入式冷藏冷冻箱应符合GB/T8059.2的相应要求；嵌入式冷冻箱应符合GB/T8059.3的相应要求，嵌入式无霜冰箱应符合GBT8059.4的相应要求。器具的安置应按以下条件进行：
钢入式制冷器其应内置于或放置在厚约20mm的木板（内表面黑色）围成的测试围栏里进行a)
测试。如果制造商要求安装装饰门，则应在试验前进行安装；b)
嵌入式制冷器具根据使用说明要求选择相应的测试围栏非自通风嵌入式制冷器具的测试围栏通风条件根据使用说明要求设置：自通风嵌入式制冷器具的测试围栏不设置通风面积；
测试围栏的内部尺寸应与制造商的使用说明相一致：如果给定的是尺寸范围，应当使用最小的尺寸；如果没有给定尺寸，测试围栏的内部尺寸应当符合以下要求：深度的内部尺寸应比制冷器具整体深度尺寸大20-mm～50mm，并且不超过$50mm；1）
宽度的内部尺寸应比制冷器具整体宽度尺寸大4mm/高度的内部尺寸应比制冷器具整体高度尺寸大2mm4mm
嵌人式制冷器具应内置于或放置在测试围栏中，只有们可突出测试阖栏的前沿以外：娜果嵌入式制冷器具配备有用于填充它与测试围栏之间缝隙的隔板、隔条以及其他填充的固体我弹性材料，则应予以应用。如没有，可不作处理；测试围栏后面的隔条应当与测试围栏紧密的靠在一起，以防止意外气流淮：可使用胶条或密封剂固定隔条。6.2总有效容积
按照GB/T8059.1~8059.4中相应要求进行测试。6.3储藏温度
按照GB/8059.1^8059.4中相应要求进行测试。6.4耗电量
环境温度（25玉0.5）℃，按照GB/T8059.1～8059.4中相应要求进行测试。6.5制冰能力
按照GB/T8059.1~8059.4史相应要求进行测试。6.6负载温度回升时间
按照GB/T8059.1～8059.4中相应要求进行测试。3
QB/T4683-2014
6.7冷冻能力
按照GB/T8059.1～8059.4中相应要求进行测试。6.8化霜性能
按照GB/T8059.1～8059.4中相应要求进行测试。6.9结构和材料性能
按照GB/T8059.1～8059.4中相应要求进行测试。7安装设计要求
7.1通风散热要求
嵌入式制冷器具的安装应保证器具有足够的通风散热条件和空间。注：通风散热条件的实现可通过嵌入式制冷器具和橱柜共同来保证。7.2嵌入式制冷器具与橱柜配合尺寸要求嵌入式制冷器具的高度、宽度、深度等外形尺寸应确保安装于橱柜。橱柜优选模数参考附录A。安装示意图参见附录B。
7.3结构
嵌入式制冷器具应有将其固定在橱柜内的结构以保证配套使用的稳定性。8检验规则
嵌入式制冷器具由法定家用电器检测部门根据本标准及GB4706.13测试，并经鉴定合格后，方可批量投产。
每台嵌入式制冷器具应经制造厂质量检验部门检验合格后，方可出厂，并附有质量检验合格证、使用说明书、保修单、装箱清单等。嵌入式制冷器具的检验分为出厂检验和型式检验。8.1出厂检验
8.1.1凡提出交货的嵌入式制冷器具，均应进行出厂检验。出厂检验的检验项目、要求和试验方法见表1（可采用与型式检验等效的方法），序号6、7、10～13项为产品全检项目。表1出厂检验
检验项目
储藏温度
耗电量
负载温度回升时间
冷冻能力
制冷系统密封性能
电镀件
表面涂层
资料文件附件配件
泄漏电流
对应标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
本标准
GB4706.13
试验方法
不合格分类
致命缺陷
检验项目
电气强度
泄漏电流（潮态）
电气强度（潮态）
防触电保护
电源线
门的开启力
对应标准
GB4706.13
GB4706.13
GB4706.13
GB4706.13
GB4706.13
GB4706.13
GB4706.13
表1（续）
试验方法
QB/T4683-2014
不合格分类
致命缺陷
抽检项目按表1序号（1～5、8、9、14～18）进行，其中14、15两项可不进行抽检。抽检项8.1.2
逐批检验的抽检项目、批量、抽样方案、检查水平及合格质量水平等可目的抽样按GB/T2828.1进行，
由制造厂质量检验部门自行决定。出厂检验中的安全检验项目属致命缺陷性质，只要出现1台、项不合格，即判定该批产品不合
经出厂检验后，凡合格的样品可作为合格品交付订货方。型式检验
产品在下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：正常生产后，定期或累积一定产量后，应周期性进行1次检验，每年不少于1次；产品时隔1年以上再生产时；
出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。型式检验包括表2和GB4706.13中规定的全部检验项目。表2
型式检验
检验项目
总有效容积
储藏温度
耗电量
制冰能力
负载温度回升时间
冷冻能力
化霜性能
绝热性能和防凝露
门封气密性
门铰链和把手耐久性
搁架和容器
试验方法
不合格分类
QB/T46832014
检验项目
冰箱内部材料及气味性
制冷系统密封性
电镀件
表面涂层
表2（续）
试验方法
GB/T1019-2008
不合格分类
8.2.3型式检验性能方面的抽样按GB/T2829进行，采用判别水平的一次抽样方案，不合格质量水平见表3，并按表β进行判定表3型式检验抽样方案
不合格质量水平
判定水平
轴样方案
样本大小n
RQL=30
RQL=65
其样本大小、
RQL=100
8.2.4型式检验的安全项目属致命缺陷，安全项目要求100%合格，若出现1合Y项不合格，即判定该周期产品不合格。
8.2.5周期性的型式检验应符合8.2规定，型式试验的样本应从合格的成品中随机抽取。8.2.6型式检验的样品一律不可作为合格品交付订货方。8.3验收
订货方有权检查产品质量是否符合本标准的要求。交货时，订货方按出人检验项目验收根据订货方的要求／供货方应提供有效的型式检验报告。验收的质量指标和抽样方案由订货方和生产方共同商定。抽样方案按GB/T2828.1进行。如订货方对产品质量有疑问，可由订货方和生产方共同商定，可增加型式检验中部分或全部检验项目。如仍有争议，由法定部门进行仲裁。若产品贮存超过两年再出厂，则应重新按出厂检验项目验收。9标志、
包装、运输和贮存
9.1标志
9.1.1，每台嵌入式制冷器具在适当和明显位置处应有耐久性的铭牌和电路图。铭牌上应猜晰地标出以下的内容：
产品牌、
名称、型号：
气候类型和防触电保护类型；
总有效容积（L）
“三星”级冷冻食品储藏室总有效容积（L）：额定电压（V）；
额定频率（Hz）
（适用交流电源）；
输入总功率（W）：
耗电量kW-h/24h）；
冷漆能力（kg/24h）：
制岭剂名称及装入量（g）
制造商或责任承销商的名称或商标：k）
制造日期和编号：
重量（kg）
注1：d》项中的“容积”不包括该间室内“二星”级部分的有效容积。
QB/T4683—2014
注2：g）项中，额定输入功率木于100W的电热元件和任何辅助元件的额定输入功率应另标出。注3：制造商可自行添加其他所需的标志。9.1.2每台嵌入式制冷器具应附有下列随机文件：a）使用说明书：内容应包括8.1.1中的项目，以及各间室的有效容积，产品的安装控制器的使用说明书，维护保养的事项并明确说明不能放易燃易爆等危险品，则应把钥匙放在儿童拿不到的地方，还应包括安装尺寸说明：b）装箱单（含附件、配件等清单）：c）检验合格证；
d）产品保修单。
随机文件应防潮、密封，并放在箱内明显位置处。9.1.3商标
嵌入式制冷器具应有注册商标。9.1.4星级标志
使用及各种
冰箱如配有锁
嵌入式冷藏箱按GB/T8059.1的相应要求：嵌入式冷藏冷冻箱按GB/T8059.2的相应要求冻箱按GB/T8059.3的相应要求：嵌入式无霜冰箱按GB/T8059.4的相应要求9.1.5包装标志
包装外表应有不褪色的颜料，清晰地标明下列各项：a）制造厂处名；
b）产品名称、型号
c）产品执行标准号；
牌号及商标；
产品颜色；
净重（kg）/、毛重（kg）：
包装箱外形尺寸：长×宽×高（mm×mmxmm）；嵌入式冷
储运注意事：“小心轻放”、“防潮”、“向上”、“堆码极限”等标志，标志应符合GB/Ih)
191的规定。
9.2包装
包装应按&B/T1019一2008要求的防潮包装、流通条件I的防震包装试验进行包装设计和定型。按流通条件I进行震动试验，其结果应符合GB/T1019-2008有关规定。9.3运输和购存
在运输和贮存过程中产品不应受到摔撞、过度倾斜、暴晒和雨雪淋袭。产品运输环境条件应按GB/T4798.2进行，也可由制造厂按产地至销售地区在运输过程中可能经受的环境条件而定。
产品贮存环境条件按GB/T4798.1进行。产品应贮存在干燥、通风良好的仓库中，其周围不应存在7bzxZ.net
QB/T4683-2014
腐蚀性及有害气体。仓库的贮存条件应按所在地区气候环境而定。但其严酷程度不应高于1K4，即最高温度不高于55℃，最低温度不低于-25℃。产品包装经拆装后仍需继续贮存时应重新包装。注：“产品贮存环境条件”指在工业货仓、零售商业库等典型的仓库中存放。8
