【JT交通运输标准】 出租汽车ETC支付接口规范

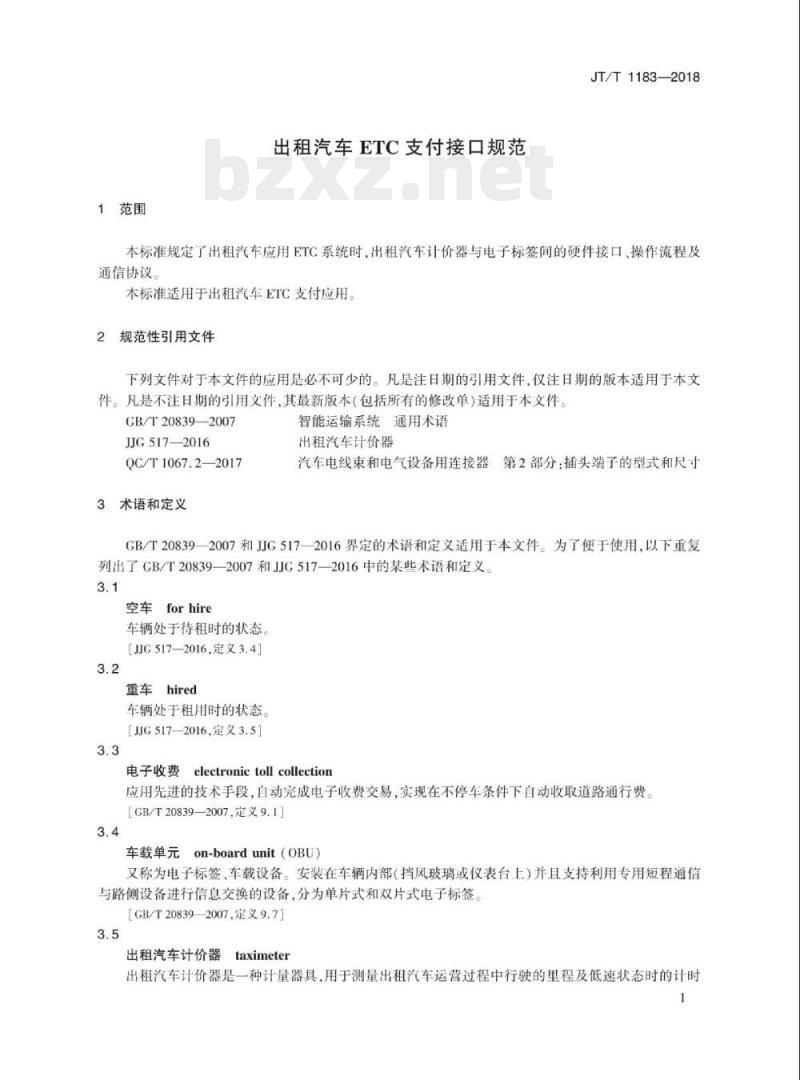

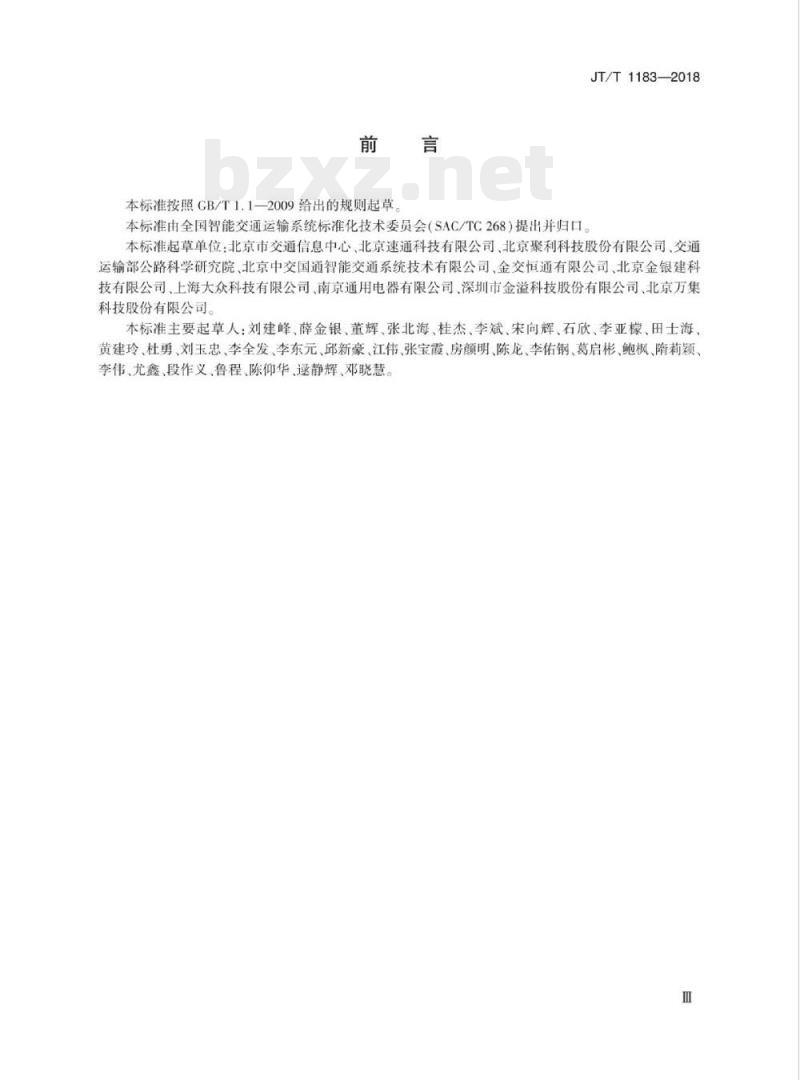

中华人民共和国交通运输行业标准 JT/T1183—2018 出租汽车ETC支付接口规范 发布日期：2018-02-26 实施日期：2018-05-01 发布单位：中华人民共和国交通运输部 前言 本标准按照CB/T1.1—2009给出的规则起草。本标准由全国智能交通运输系统标准化技术委员会（SAC/TC268）提出并归口。 本标准起草单位：北京市交通信息中心、北京速通科技有限公司、北京聚利科技股份有限公司、交通运输部公路科学研究院、北京中交国通智能交通系统技术有限公司、金交恒通有限公司、北京金银建科技有限公司、上海大众科技有限公司、南京通用电器有限公司、深圳市金溢科技股份有限公司、北京万集科技股份有限公司。 本标准主要起草人：刘建峰、薛金银、董辉、张北海、桂杰、李斌、宋向辉、石欣、李亚檬、田士海、黄建玲、杜勇、刘玉忠、李全发、李东元、邱新豪、江伟、张宝霞、房颜明、陈龙、李佑钢、葛启彬、鲍e枫、隋莉颖、李伟、尤鑫、段作义、鲁程、陈仰华、静辉、邓晓慧等。 1 范围 本标准规定了出租汽车应用ETC系统时，出租汽车计价器与电子标签间的硬件接口、操作流程及通信协议。本标准适用于出租汽车ETC支付应用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T20839—2007 JJG517—2016 QC/T1067.2—2017 3 术语和定义 GB/T20839—2007和JJG517—2016界定的术语和定义适用于本文件。为了便于使用，以下重复列出了相关术语和定义： 3.1 空车 (for hire)：车辆处于待租时的状态。 3.2 重车 (hired)：车辆处于租用时的状态。 3.3 电子收费 (electronic toll collection)：应用先进的技术手段，自动完成电子收费交易，实现在不停车条件下自动收取道路通行费。 3.4 OBU (On-board unit)：车载单元，又称为电子标签、车载设备。安装在车辆内部（挡风玻璃或仪表台上）并且支持利用专用短程通信与路侧设备进行信息交换的设备，分为单片式和双片式电子标签。 3.5 出租汽车计价器 (taximeter)：一种计量器具，用于测量出租汽车运营过程中行驶的里程及低速状态时的计时时间，以测得的运营单程及计时时间为依据，计算并显示乘客租车应付的费用。 4 缩略语 BPS：波特率（Bits Per Second） COS：芯片操作系统（Chip Operating System） ETC：电子收费（Electronic Toll Collection） GND：信号地（Signal Ground） IC：集成电路（Integrated Circuit） MTC：人工半自动收费（Manual Toll Collection） OBU：电子标签，也称车载单元（On-board Unit） PIN：个人识别码（Personal Identification Number） RS-232：串行物理接口推荐标准232 RX：接收数据（Receiving data） TX：传输数据（Transmitting data） 5 硬件接口 电子标签和出租汽车计价器的连接示意图如图1所示，二者之间应通过专用数据接口连接，该数据接口应至少支持RS-232异步串行接口。电子标签和出租汽车计价器的有线硬件接口规格见附录A。 6 操作流程 6.1 概述 出租汽车在待租时，IC卡插入电子标签。出租汽车由空车变为重车时，计价器读取电子标签的最新一条交易信息。在重车状态时，电子标签在每次交易结束后将当次交易信息发送给计价器。出租汽车由重车变为空车时，计价器读取电子标签在重车期间的所有交易明细信息，累加后打印发票。安装电子标签的出租汽车通过ETC车道时，电子标签被唤醒并进行交易，交易完成后将交易信息发送给计价器，然后进入休眠状态；通过MTC车道时，进行人工刷卡交易，刷卡结束后IC卡应插入电子标签，计价器读取MTC交易信息，然后电子标签进入休眠状态。 6.2 正常操作流程 安装电子标签的出租汽车进行正常电子收费的流程如下： a) 待租：待租时IC卡应插入电子标签； b) 重车：出租汽车由空车变重车时，计价器通过透明通道指令（OF）从电子标签获取最近一条交易信息； c) 重车ETC交易：重车状态的出租汽车通过ETC车道时，电子标签被唤醒并进行交易，交易完成后通过交易通知指令（DO）将当前交易信息发送给计价器，计价器返回休眠指令（OE）给电子标签，电子标签进入休眠状态； d) 重车MTC交易：重车状态的出租汽车通过MTC车道时，拔出IC卡并进行人工刷卡交易，电子标签发送无卡指令（BO）给计价器后进入休眠状态。刷卡交易结束后IC卡应插入电子标签，电子标签发送插卡通知指令（CO）给计价器，计价器通过透明通道指令（OF）从电子标签获取MTC交易信息，然后发送休眠指令（OE）给电子标签，电子标签进入休眠状态； e) 结算：出租汽车由重车变空车时，计价器通过透明通道指令（OF）从电子标签获取所有有效交易信息，然后发送休眠指令（OE）给电子标签，电子标签进入休眠状态； f) 票据打印：计价器将电子收费交易总金额打印到出租汽车发票上。 6.3 特殊场景处理 6.3.1 通信超时 电子标签和计价器之间相互进行通信时，如果100ms内没有返回响应信息，则重新发送当前指令。如果超过300ms还未收到返回响应信息，则终止当前通信过程。 6.3.2 空车状态操作流程 空车状态的出租汽车经过ETC车道时，ETC交易结束后电子标签发送交易记录信息给计价器，然后进入休眠状态。 空车状态的出租汽车经过MTC车道时，人工刷卡交易结束后IC卡应插入电子标签，电子标签发送插卡通知指令（CO）给计价器，计价器通过透明通道指令（OF）从电子标签获取MTC交易信息，然后发送休眠指令（OE）给电子标签，电子标签进入休眠状态。 6.3.3 重车途中异常处理 6.3.3.1 无卡或拨卡：如果电子标签内无卡或者卡被拔出，则无法正常进行ETC收费。 6.3.3.2 卡损坏或卡内余额不足：按照收费业务规则处理。 6.3.3.3 电子标签工作异常：由计价器将已获取的交易信息进行统计计算并打印发票。 6.3.4 交易中换卡 重车状态下不能更换电子标签中的IC卡。电子标签在检测到更换IC卡操作后应给予明确的提示。 7 通信协议 7.1 通信方式 计价器和电子标签的串行接口通信协议格式为“BPS, N, 8, 1”，即1位起始位，无奇偶校验位，8位数据位，1位停止位，波特率（BPS）至少为115200bit/s。 7.2 数据帧格式 计价器和电子标签之间通信的数据帧格式...
