【其他行业标准】 聚全氟乙丙烯（FEP）薄膜

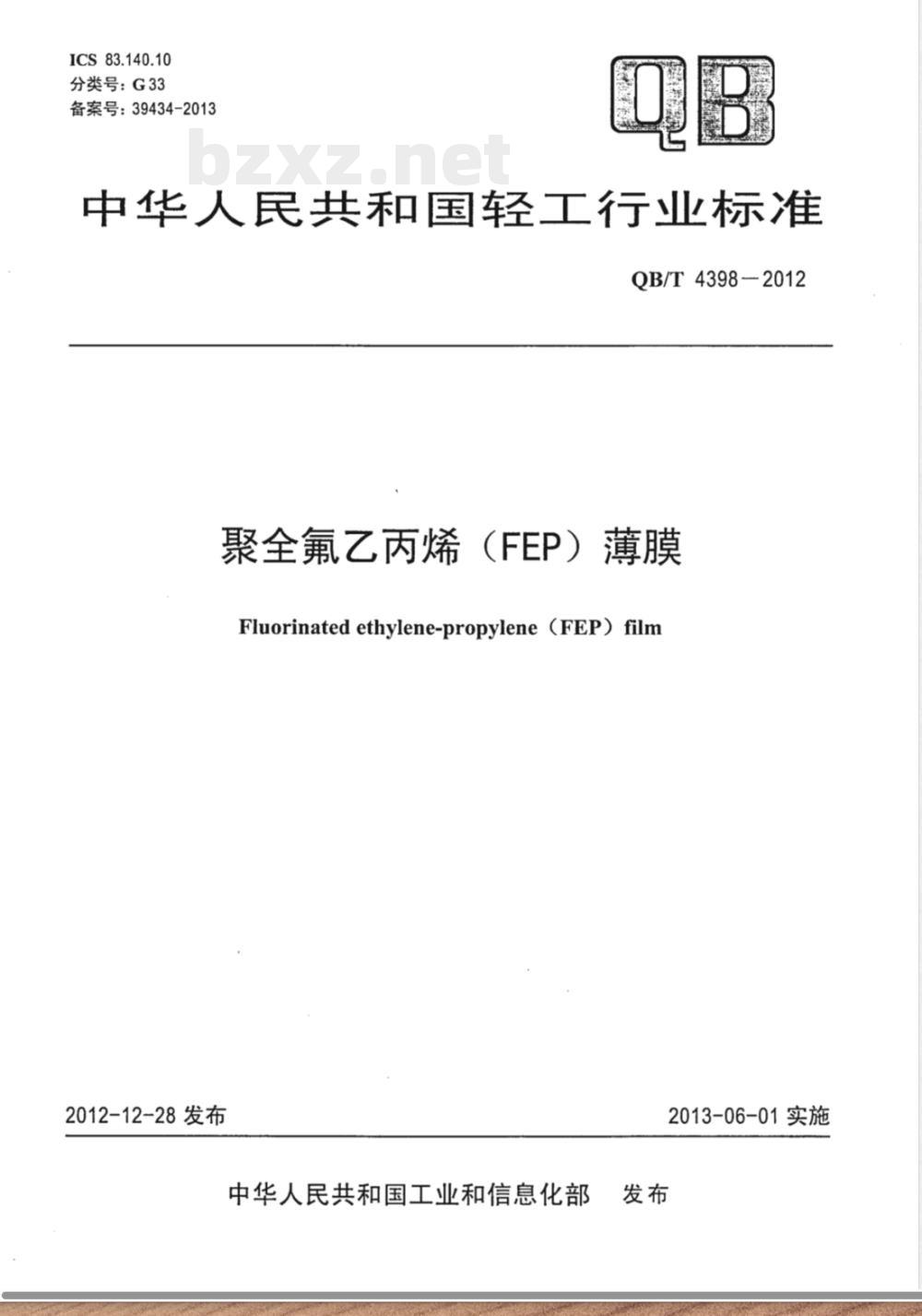

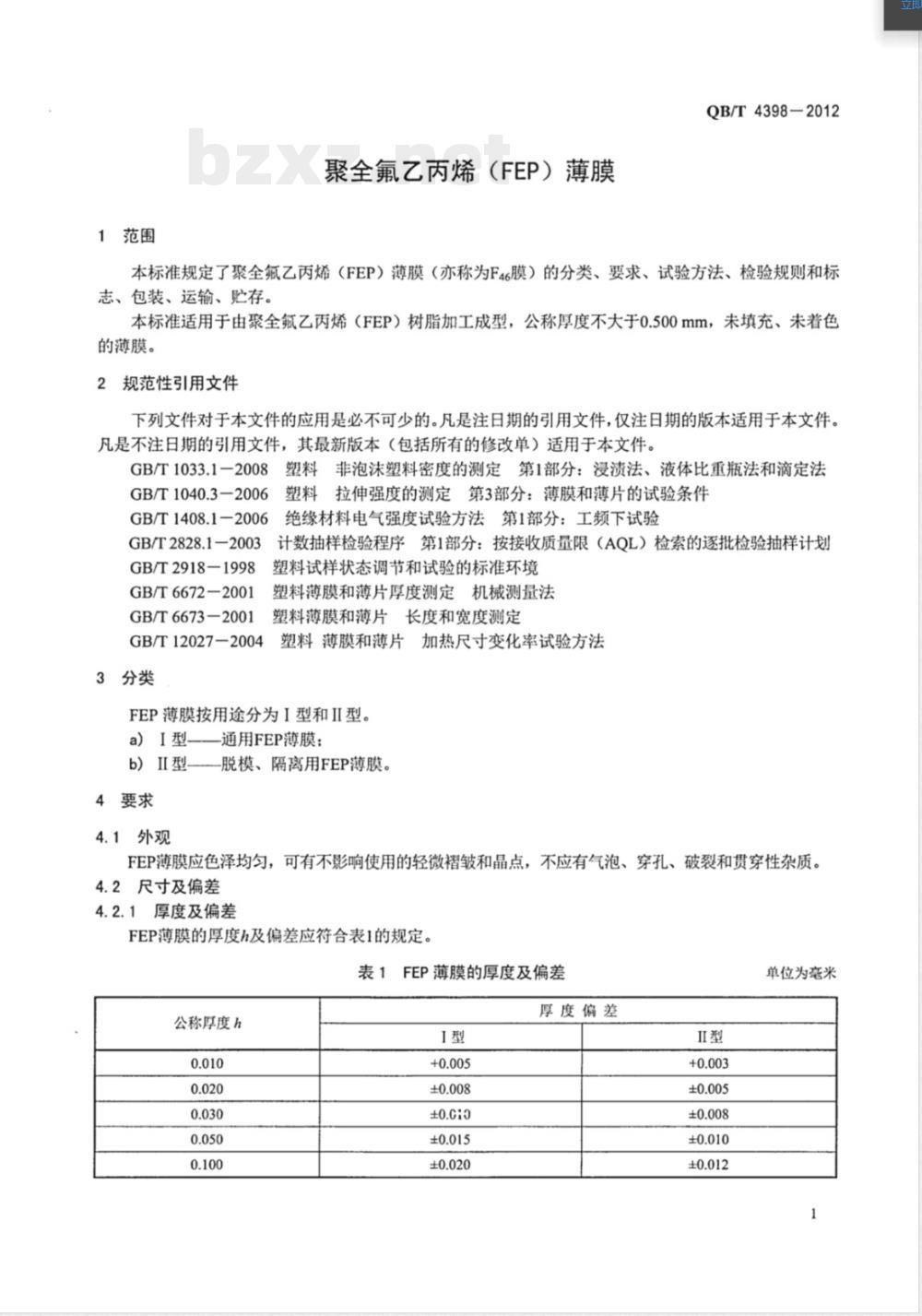

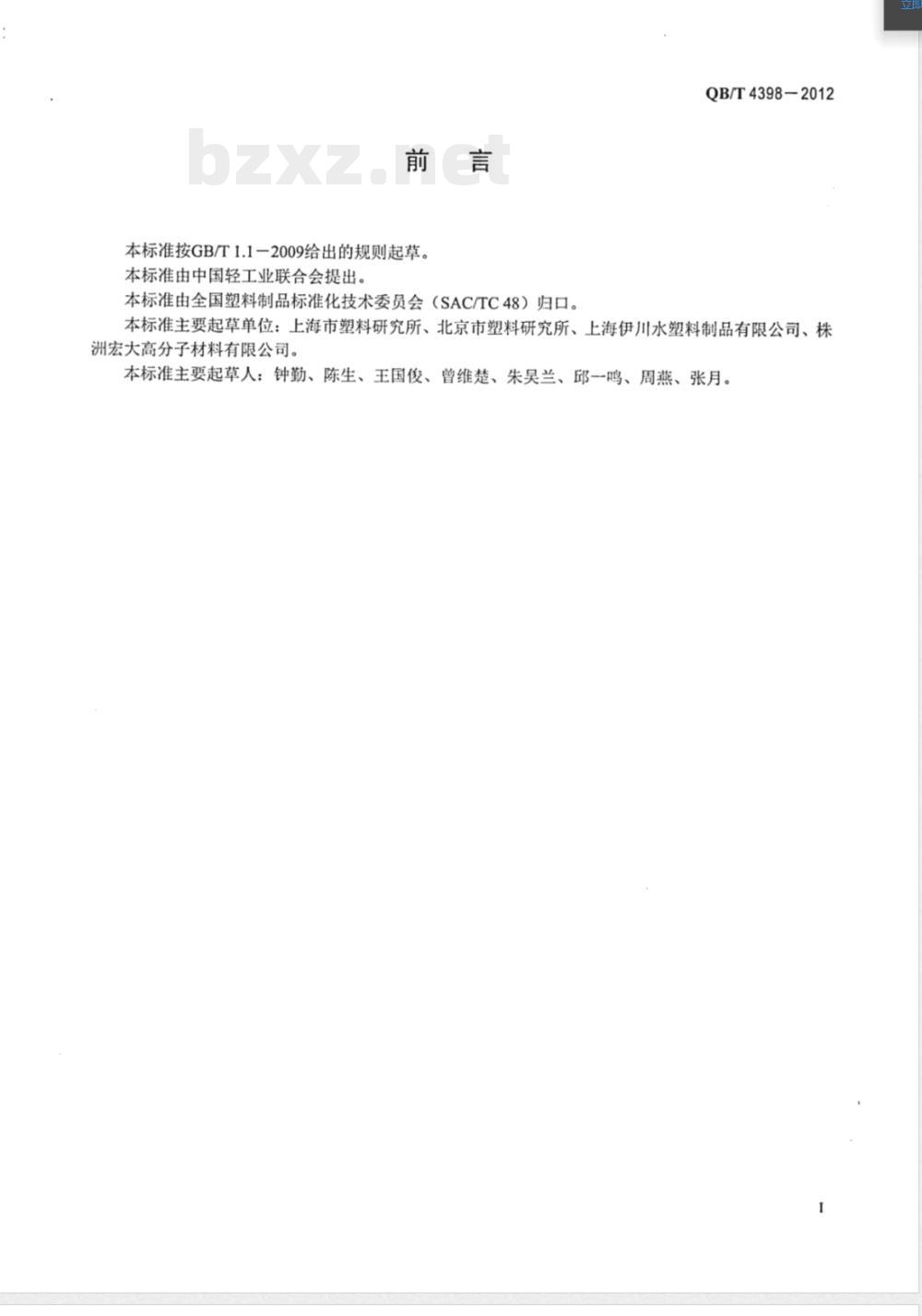

中华人民共和国轻工行业标准 QB/T 4398—2012 聚全氟乙丙烯（FEP）薄膜 Fluorinated ethylene-propylene (FEP) film 2012-12-28 发布 2013-06-01 实施 前言 本标准按 GB/T 1.1—2009 给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准主要起草单位：上海市塑料研究所、北京市塑料研究所、上海伊川水塑料制品有限公司、株洲宏大高分子材料有限公司。 本标准主要起草人：钟勤、陈生、王国俊、曾维楚、朱吴兰、邱一鸣、周燕、张月。 1 范围 本标准规定了聚全氟乙丙烯（FEP）薄膜（亦称为 F46 膜）的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于由聚全氟乙烯（FEP）树脂加工成型，公称厚度不大于 0.500 mm，未填充、未着色的薄膜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1033.1-2008 塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1040.3-2006 塑料拉伸强度的测定 第3部分：薄膜和薄片的试验条件 GB/T 1408.1-2006 绝缘材料电气强度试验方法 第1部分：工频下试验 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918-1998 塑料试样状态调节和试验的标准环境 GB/T 6672-2001 塑料薄膜和薄片厚度测定 机械测量法 GB/T 6673-2001 塑料薄膜和薄片长度和宽度测定 GB/T 12027-2004 塑料薄膜和薄片加热尺寸变化率试验方法 3 分类 FEP 薄膜按用途分为 I 型和 II 型： a) I 型——通用 FEP 薄膜； b) II 型——脱模、隔离用 FEP 薄膜。 4 要求 4.1 外观 FEP 薄膜应色泽均匀，可有不影响使用的轻微褶皱和晶点，不应有气泡、穿孔、破裂和贯穿性杂质。 4.2 尺寸及偏差 4.2.1 厚度及偏差 FEP 薄膜的厚度 h 及偏差应符合表 1 的规定。 表 1 FEP 薄膜的厚度及偏差 | 公称厚度 h (mm) | I 型厚度偏差 (mm) | II 型厚度偏差 (mm) | | :--- | :--- | :--- | | 0.010 | +0.005 / -0.008 | +0.003 / -0.005 | | 0.020 | ±0.010 | ±0.008 | | 0.030 | ±0.015 | ±0.010 | | 0.050 | ±0.020 | ±0.012 | | 0.100 | ±0.025 | ±0.015 | | 0.150 | ±0.025 | ±0.018 | | 0.200 | ±0.030 | ±0.020 | | 0.300 | ±0.040 | ±0.020 | | 0.500 | ±0.040 | ±0.020 | 4.2.2 宽度及偏差 FEP 薄膜的宽度及偏差应符合表 2 的规定。 表 2 FEP 薄膜的宽度及偏差 | 公称宽度 (mm) | I 型偏差 (mm) | II 型偏差 (mm) | | :--- | :--- | :--- | | ≤ 500 | ±5 | ±5 | | > 500 | ±10 | ±10 | 注：FEP 薄膜的宽度由供需双方商定。 4.3 物理力学性能 不同厚度 h 的 FEP 薄膜的物理力学性能应符合表 3 的规定。 表 3 FEP 薄膜的物理力学性能 项目：拉伸强度/MPa、断裂拉伸应变/%、电气强度/(kV/mm)、加热后尺寸变化率/%、密度/(g/cm³) （注：由于原文数据格式不完整，此处仅列出性能项目） 5 试验方法 5.1 外观 在自然光线下，目视检查。 5.2 尺寸及偏差 5.2.1 厚度及偏差 按 GB/T 6672—2001 的规定，用精度不低于 0.001 mm 的量具测量。 5.2.2 宽度及偏差 按 GB/T 6673—2001 的规定，用精度不低于 1 mm 的量具测量。 5.3 物理力学性能 5.3.1 试样状态调节和试验环境 按 GB/T 2918—1998 规定的方法，在温度 (23±2) ℃、相对湿度 (50±10)% 下进行试样状态调节 4h 以上，并在此环境下试验。 5.3.2 拉伸强度和断裂拉伸应变 按 GB/T 1040.3—2006 的规定，沿产品纵向取样，采用 5 号试样，标距为 (25.0±0.5) mm，试验速度为 (50±5) mm/min 进行试验。 5.3.3 电气强度 按 GB/T 1408.1—2006 的规定试验。上电极采用直径为 1.58 mm 的铜电极，下电极采用直径不小于 25 mm 的铜电极，升压速度为 2.0 kV/s。 5.3.4 加热后尺寸变化率 按 GB/T 12027—2004 的规定试验。烘箱温度为 (200±3) ℃，在该温度下放置时间为 (30±1) min。 5.3.5 密度 按 GB/T 1033.1—2008 的规定试验。试样为面积不小于 450 mm² 的圆片或方片，可在样品表面均匀涂抹适量润湿剂使样品完全润湿。 6 检验规则 6.1 组批 产品以批为单位进行验收。同一牌号的原料、同一工艺连续生产制成的同一类型、同一规格的 FEP 薄膜为一批，每批数量不超过 1t。连续生产 1 周产量不足 1t 时，以 1 周产量为一批。 6.2 检验分类 6.2.1 出厂检验 6.2.1.1 I 型 出厂检验的检验项目包括外观、尺寸及偏差、拉伸强度、断裂拉伸应变、电气强度。 6.2.1.2 II 型 出厂检验的检验项目包括外观、尺寸及偏差、拉伸强度、断裂拉伸应变。 6.2.2 型式检验 型式检验为本标准要求的全部项目，有下列情况之一时应进行型式检验： a) 新产品或老产品转厂生产的试制定型鉴定； b) 正常生产后，如设备、原材料、工艺有较大变动，可能影响产品性能时； c) 正常生产，每年至少 1 次； d) 产品停产 6 个月及以上，恢复生产时； e) 出厂检验结果与上次型式检验有很大差异时。 6.3 抽样方案 6.3.1 外观和尺寸 外观和尺寸按 GB/T 2828.1—2003 抽样检查。每卷 FEP 薄膜为一个样本单位，选用正常检查，一次抽样方案，检验水平为 I，接收质量限（AQL）为 6.5，抽样方案见表 4。 表 4 抽样方案 | 批量范围 (N) | 样本大小 (n) | 接收数 (Ac) | 拒收数 (Re) | | :--- | :--- | :--- | :--- | | 2 ~ 15 | 2 | 0 | 1 | | 16 ~ 25 | 3 | 0 | - | | 26 ~ 90 | 5 | 1 | 2 | | 91 ~ 150 | 8 | 2 | 2 | | 151 ~ 280 | 13 | 3 | 3 | | 281 ~ 500 | 20 | 5 | 4 | | 501 ~ 1200 | 32 | 6 | 6 | 6.3.2 物理力学性能 在外观和尺寸检验合格的 FEP 薄膜中，任意抽取一卷，从薄膜外端开始取足够的样品进行性能测试。 6.4 判定规则 6.4.1 合格项判定 外观和尺寸按 4.1、4.2 的要求和表 4 的规定进行判定；物理力学性能按表 3 的规定进行判定。物理力学性能若有不合格项，应在原批中重新双倍取样，对不合格项进行复验，复验结果若合格，判定该项性能合格。 6.4.2 合格批判定 外观、尺寸和物理力学性能全部合格，判该批产品合格。若有不合格项，则判该批产品不合格。 7 标志、包装、运输、贮存 7.1 标志 7.1.1 产品标志 每件外包装应附有明显的产品标志，标志应包含以下内容： a) 产品名称； b) 生产批号； c) 产品型号、规格； d) 产品净重或长度或面积； e) 产品生产单位名称和地址； f) 本标准编号。 7.1.2 合格证标志 每批产品应附有产品合格证，合格证标志应含有以下内容： a) 产品名称； b) 产品型号、规格； c) 产品批号； d) 本标准编号； e) 检验日期、检验员签章。 7.2 包装 FEP 薄膜应用塑料袋包装，整齐地放在纸箱或木箱中。特殊情况按供需双方商定。 7.3 运输 在运输时应轻装、轻卸，防止触及锐利硬物，防止撞击、受压、日晒雨淋。 7.4 贮存 FEP 薄膜应以包装状态贮存在不受阳光直接照射、清洁、干燥的库房内。自生产之日起贮存期限为 5 年，超过贮存期限的产品应重新按型式检验的要求进行检验，检验合格方可使用。
