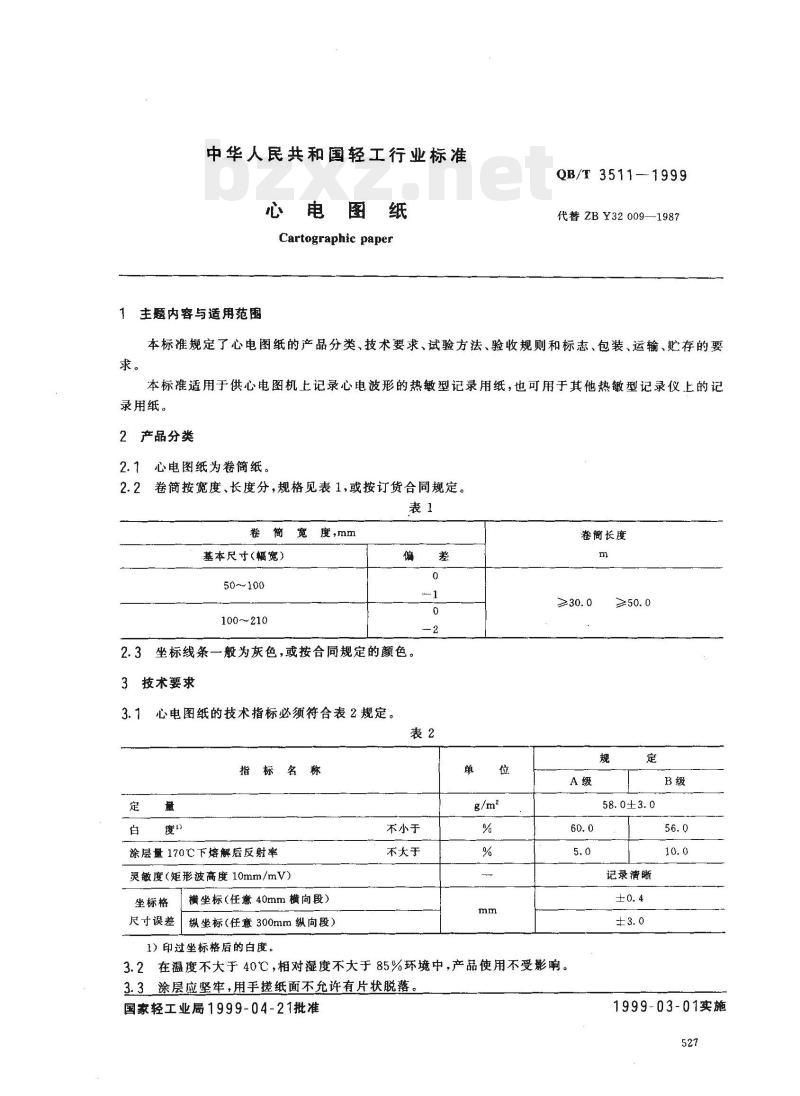

中华人民共和国轻工行业标准
心电图
Cartographic paper
1主题内容与适用范围
QB/T 3511--1999
代替ZBY32009—1987
本标准规定了心电图纸的产品分类、技术要求、试验方法、验收规则和标志、包装、运输、贮存的要求。
本标准适用于供心电图机上记录心电波形的热敏型记录用纸，也可用于其他热敏型记录仪上的记录用纸。
2产品分类
心电图纸为卷简纸。
2卷简按宽度、长度分，规格见表1，或按订货合同规定。2.2
卷简宽度,mm
基本尺寸(辐宽)
50~100
100～210
2.3坐标线条一般为灰色，或按合同规定的颜色。3技术要求
心电图纸的技术指标必须符合表2规定。3.1
指标名称
涂层量 170℃下熔解后反射率
灵敏度（矩形波高度10mm/mV）
坐标格
尺寸误差
横坐标（任意40mm横向段）
纵坐标（任意300mm纵向段）
1）印过坐标格后的白度。
不小于
不大于
卷简长度
58.0±3.0
3.2在温度不大于40℃，相对湿度不大于85%环境中，产品使用不受影响。3.3涂层应坚牢，用手搓纸面不允许有片状脱落。国家轻工业局1999-04-21批准
记录清晰
1999-03-01实施

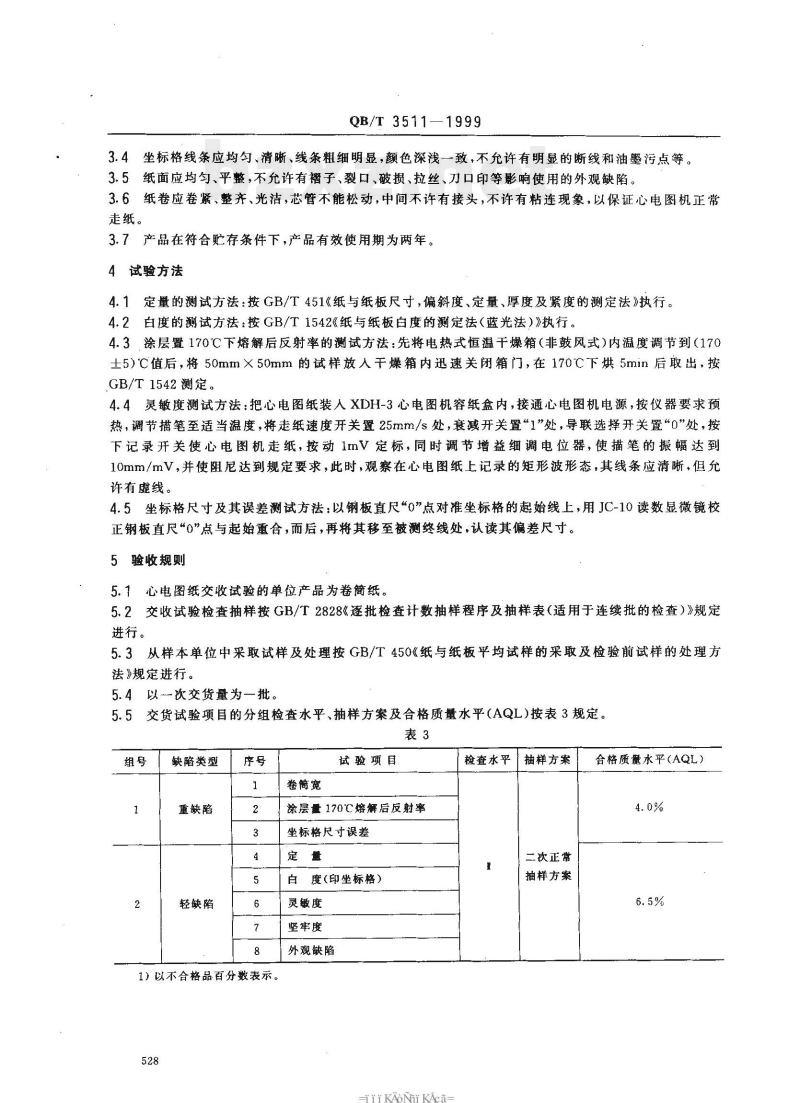

QB/T 3511—1999
3.4坐标格线条应均匀、清晰、线条粗细明显，颜色深浅一致，不允许有明显的断线和油墨污点等。3.5纸面应均匀、平整，不允许有褶子、裂口、破损、拉丝、刀口印等影响使用的外观缺陷。3.6纸卷应卷紧、整齐、光洁，芯管不能松动，中间不许有接头，不许有粘连现象，以保证心电图机正常走纸。
3.7产品在符合贮存条件下，产品有效使用期为两年。4试验方法
4.1定量的测试方法：按GB/T451《纸与纸板尺寸，偏斜度、定量、厚度及紧度的测定法》执行。4.2白度的测试方法：按GB/T1542《纸与纸板白度的测定法（蓝光法）》执行。4.3，涂层置170℃下熔解后反射率的测试方法：先将电热式恒温干燥箱（非鼓风式）内温度调节到（170土5）℃值后，将50mm×50mm的试样放人干燥箱内迅速关闭箱门，在170℃下烘5min后取出，按GB/T1542测定。
4.4灵敏度测试方法：把心电图纸装人XDH-3心电图机容纸盒内，接通心电图机电源，按仪器要求预热，调节描笔至适当温度，将走纸速度开关置25mm/s处，衰减开关置“1”处，导联选择开关置“0\处，按下记录开关使心电图机走纸，按动1mV定标，同时调节增益细调电位器，使描笔的振幅达到10mm/mV，并使阻尼达到规定要求，此时，观察在心电图纸上记录的矩形波形态，其线条应清晰，但允许有虚线。
4.5坐标格尺寸及其误差测试方法：以钢板直尺“0\点对准坐标格的起始线上，用JC-10读数显微镜校正钢板直尺“0”点与起始重合，而后，再将其移至被测终线处，认读其偏差尺寸。5验收规则
5.1心电图纸交收试验的单位产品为卷简纸。5.2交收试验检查抽样按GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行。
5.3从样本单位中采取试样及处理按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》规定进行。
5.4以一次交货量为一批。
交货试验项目的分组检查水平、抽样方案及合格质量水平(AQL)按表3规定。5.5
缺陷类型
重缺陷
轻缺陷
1）以不合格品百分数表示。
卷簡宽
试验项目
涂层量 170℃熔解后反射率
坐标格尺寸误差
度(印坐标格)
灵敏度
坚牢度
外观缺陷
TTKAoNniKAca
检查水平插样方案
二次正常
抽样方案
合格质量水平（AQL)bzxz.net

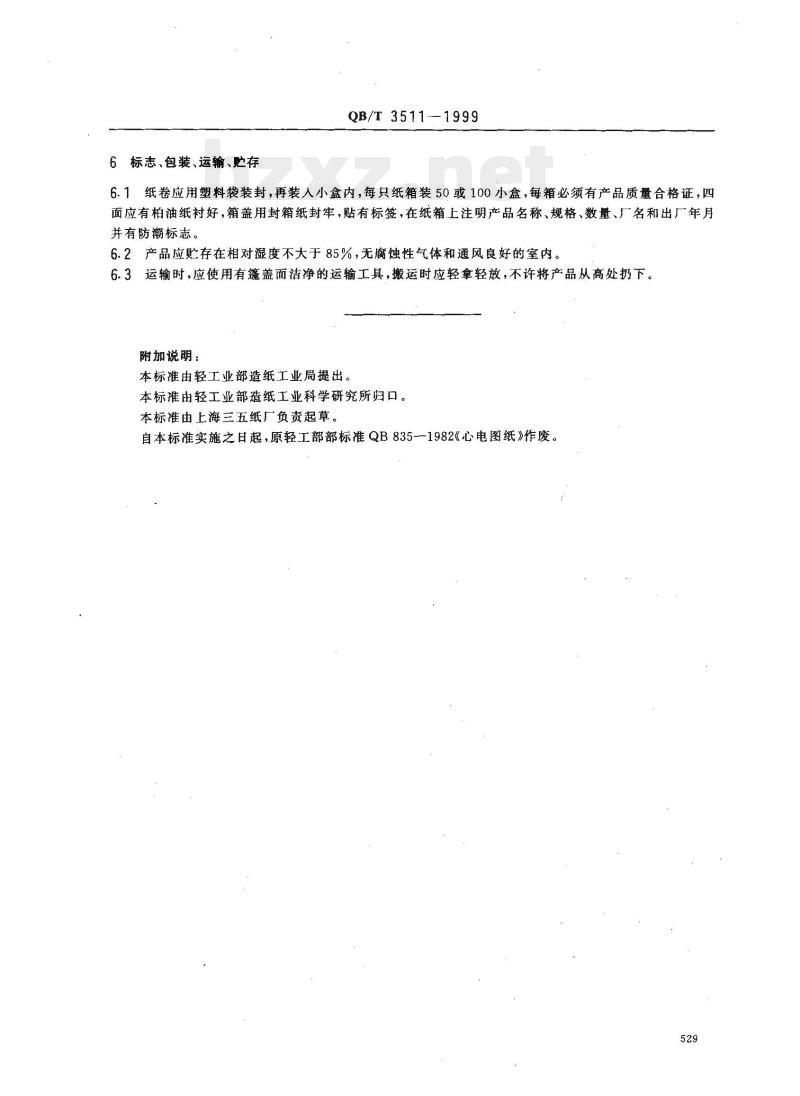

6标志、包装、运输、贮存
QB/T3511-—1999
6.1纸卷应用塑料袋装封，再装人小盒内，每只纸箱装50或100小盒，每箱必须有产品质量合格证，四面应有柏油纸衬好，箱盖用封箱纸封牢，贴有标签，在纸箱上注明产品名称、规格、数量、厂名和出厂年月并有防潮标志。
6.2产品应贮存在相对湿度不大于85%，无腐蚀性气体和通风良好的室内。6.3运输时，应使用有篷盖而洁净的运输工具，搬运时应轻拿轻放，不许将产品从高处扔下。附加说明：
本标准由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。本标准由上海三五纸厂负责起草。自本标准实施之日起，原轻工部部标准QB835--1982《心电图纸》作废。529
