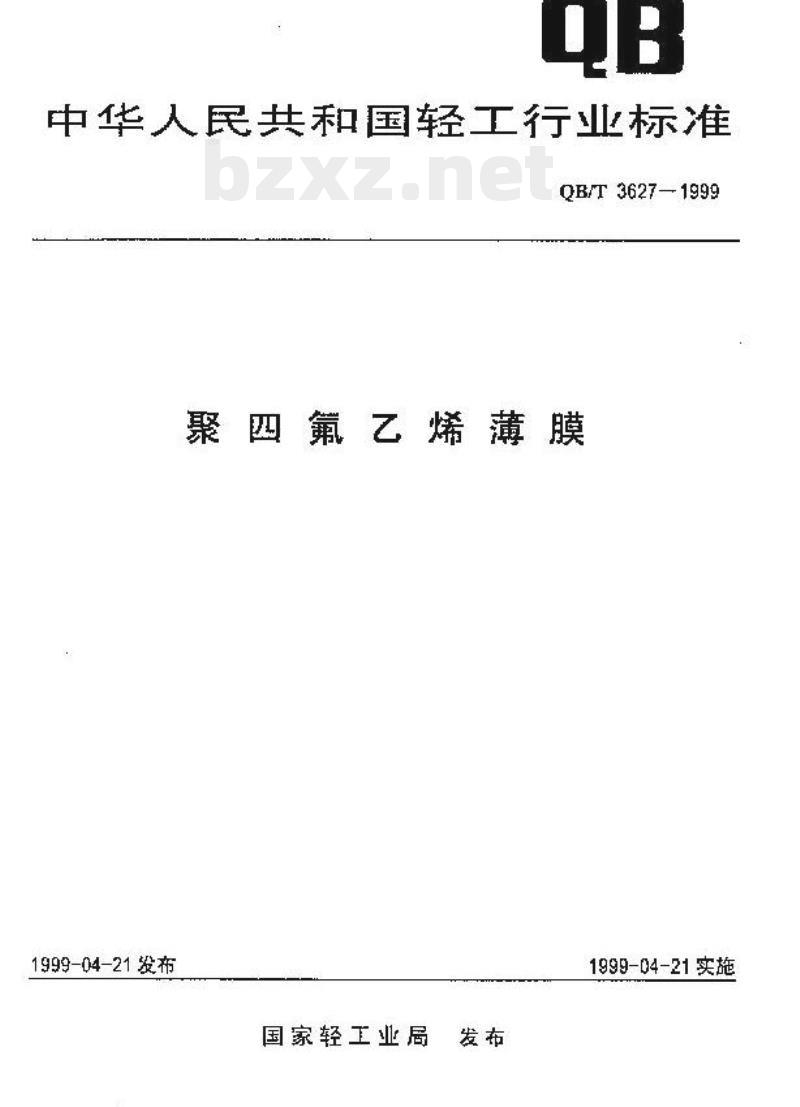

【QB轻工标准】 聚四氟乙烯薄膜

QB/T 3627一1999.

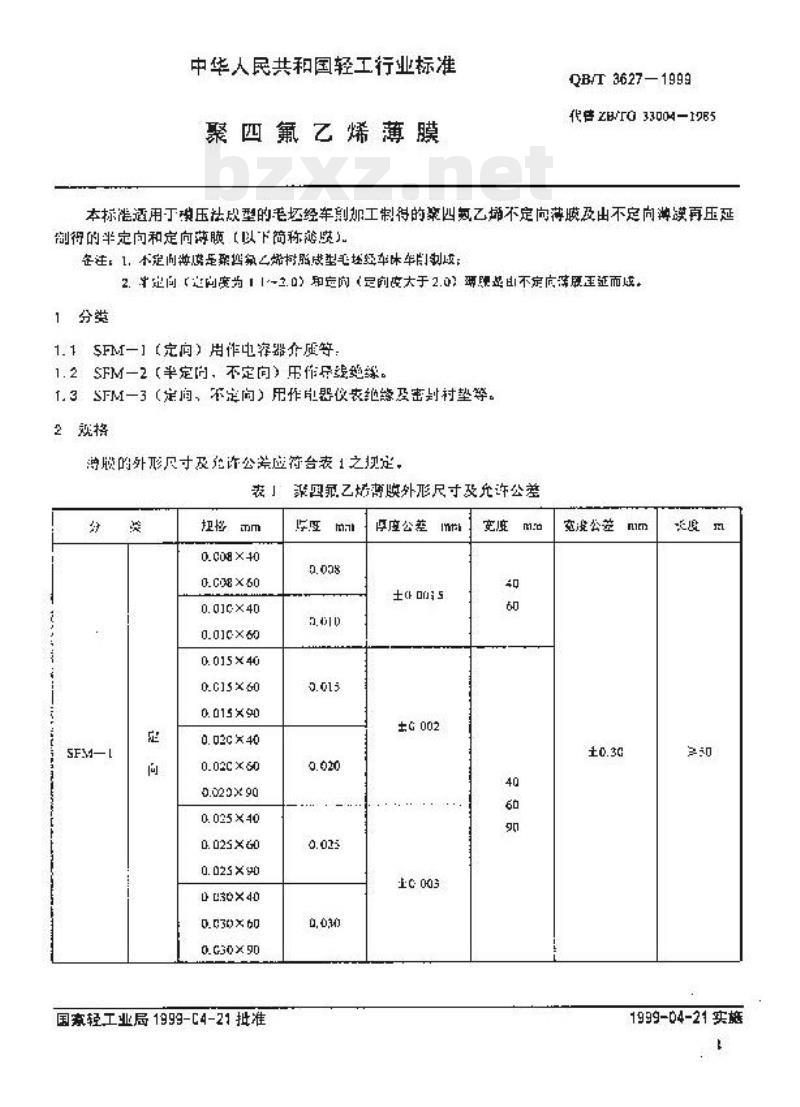

QB/T 3627适用于模压法成型的毛坯经车削加工制得的聚四氟乙烯不定向薄膜及由不定向薄膜再压延制得的半定向和定向薄膜〔以下简称薄膜)。
备注:
1.不定向薄膜是聚四氟Z乙烯树脂成型毛坯经车床车削制成;
2.半定向(定向度为1.1~2.0〉和定向（定向度大于2.0）薄膜是由不定向薄膜压延而成。
1分类
1.1SFM一1(定向）用作电容器介质等。
1.2SFM一2(半定向、不定向）用作导线绝缘。
1.3SFM一3（定向、不定向）用作电器仪表绝缘及密封衬垫等。
2规格

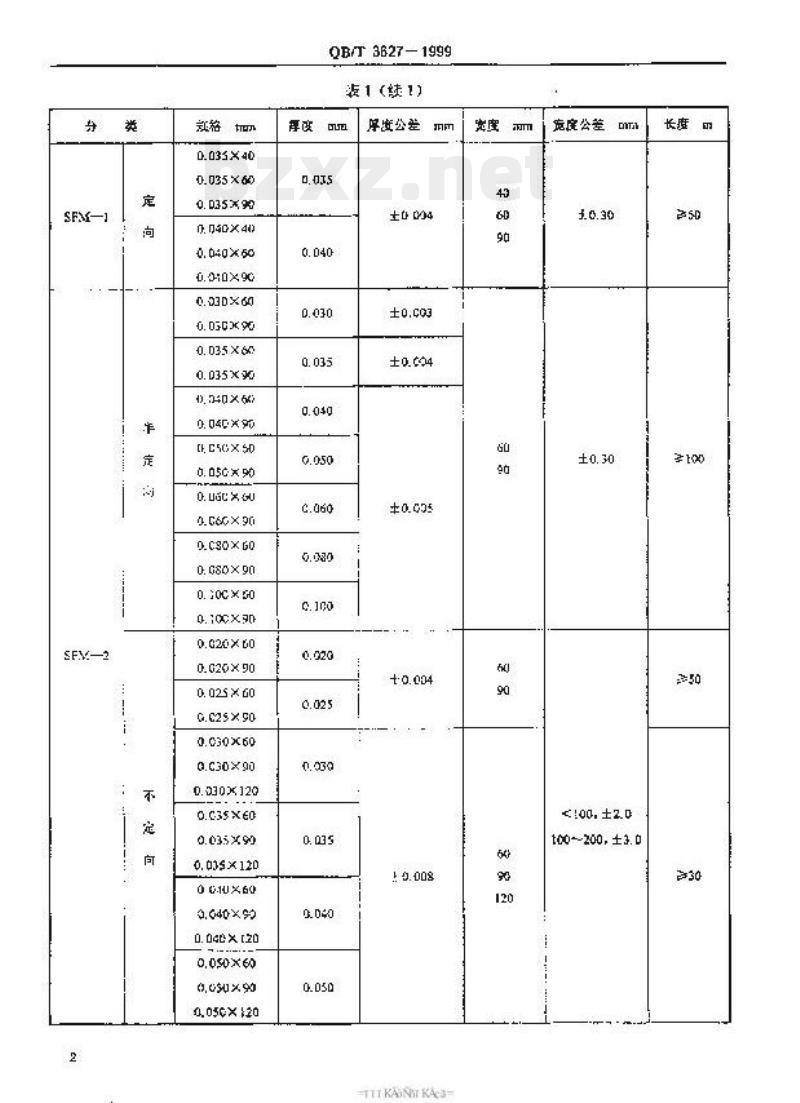

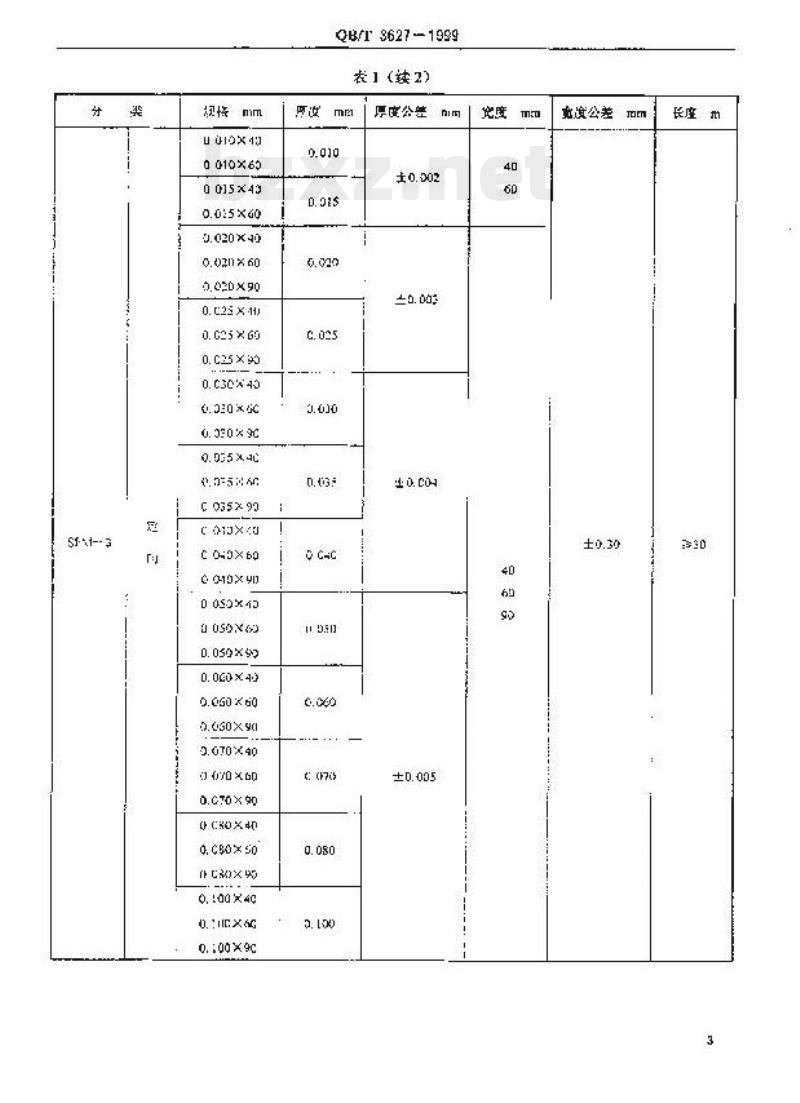

薄膜的外形尺寸及允许公差应符合表1之规定。
4.41MHz下介质损耗角正切值及介电常数的测定
4.4.1试样
试样应呈圆盘形，其直径为25 mm，厚度大于等于40 um用一层，11 um~39 um用二层，小于等于10 um用三层，每组试样三个。
4.4.2状态调节
温度为(23±2)℃，相对湿度为45%~55%，放置4h以上。
4.4.3试验采用任何一件具备(1±0.2)MHz的频率且介质损耗角正切值误差不超过±0.1×10*的仪器进行测盘。
4.4.4测试电极采用直径$20mm的黄铜电极。在保证测量精度的情况下也可采用其他直径的电极。4.4.5 试验步骤
将在状态调节后的试样表面涂以电容器汕或硅油、凡士林并贴上铝箔，放置电极中，借助以聚四氟乙烯绝缘的小夹具夹紧，按照仪器规定的操作步骤进行测试。结果取三个试样的算术平均值。
4.5直流击穿电压强度的测定
4.5.1试样
以薄膜的原宽度为宽度，沿纵向截取一条大于或等于70 cm长的试样。厚度大于或等于40 pm用一层，11 um~39 um用二层，小于等于10 um用三层。
4.5.2试验条件
高压击穿装置的波纹因数应不大于5%，试验变压器的容量和电压应符合表3的要求。直流高压应直接接在被测试样两端测盘，并保证直流高压测定误差不大于5%.
4.5.3试验采用直径的25mm，高度50 mm，倒角R为2.5 mm的黄铜上电极和直径d75 mm的下电极，电极的工作表面应经仔细抛光，光洁度为V。如击穿时发生飞弧现象，则上下电极可分别以直径币10mn和直径币25 mm代替。
4.5.4试验时电压以1kV/s速度平稳升高。
