【QB轻工标准】 木家具公差与配合

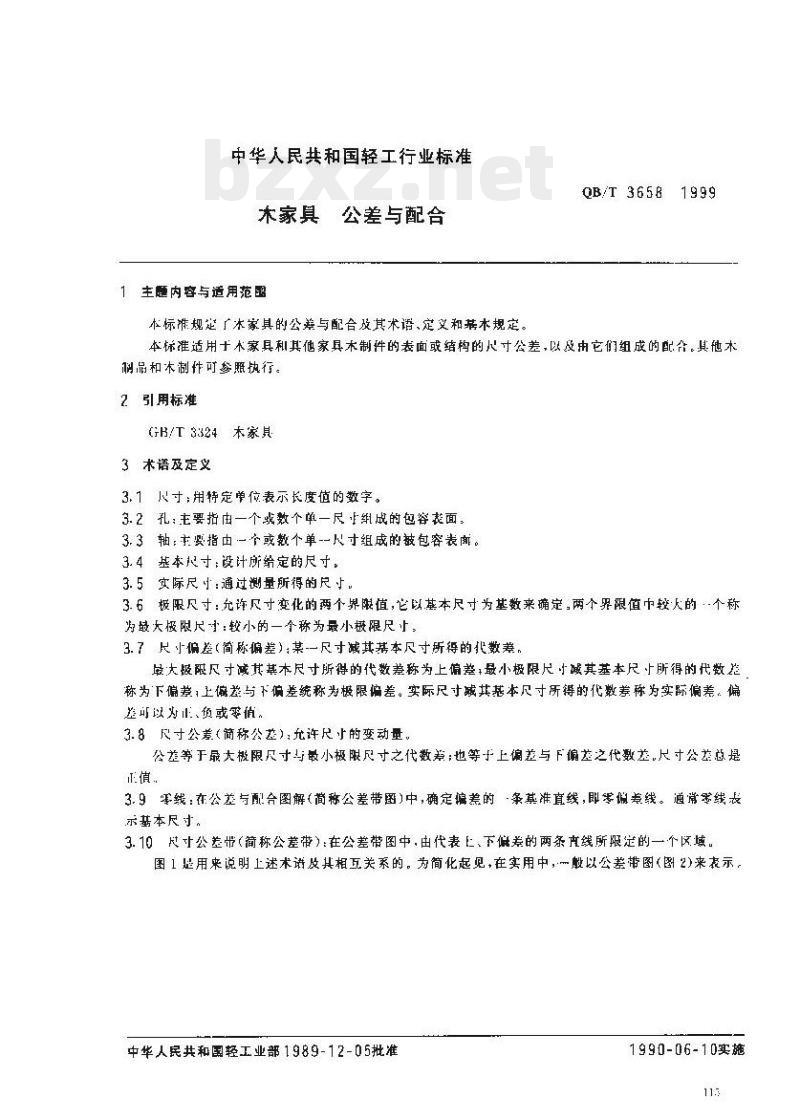

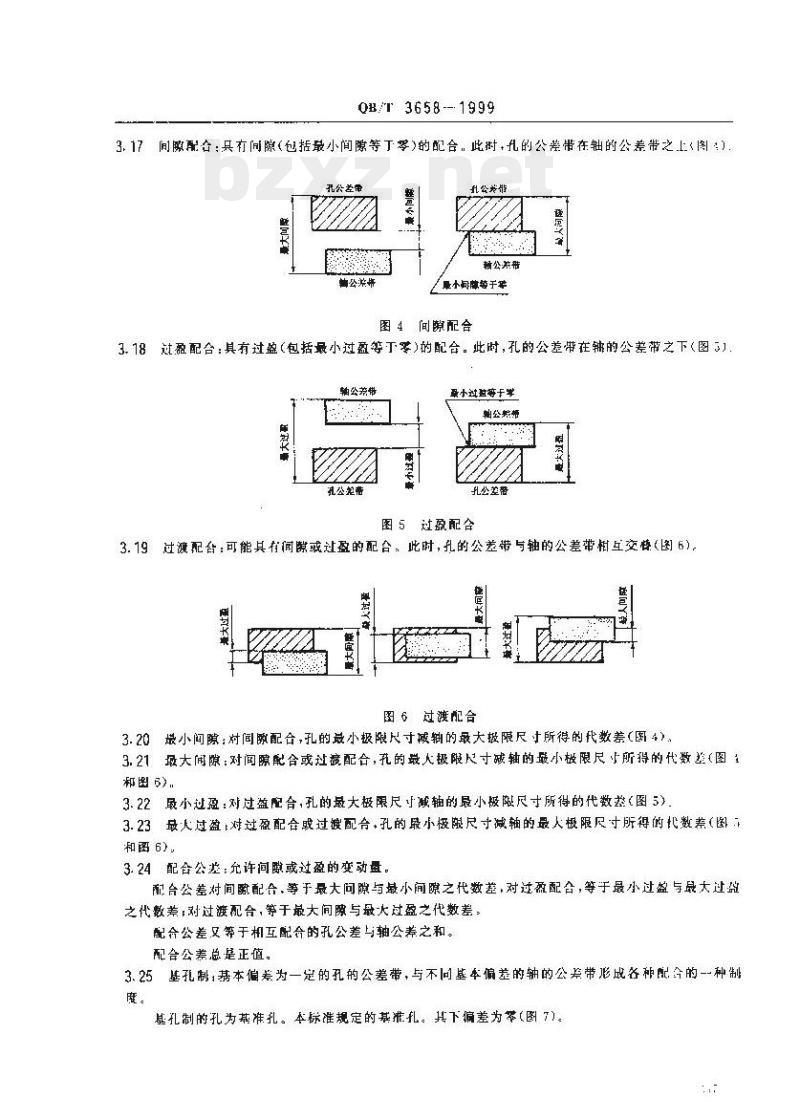

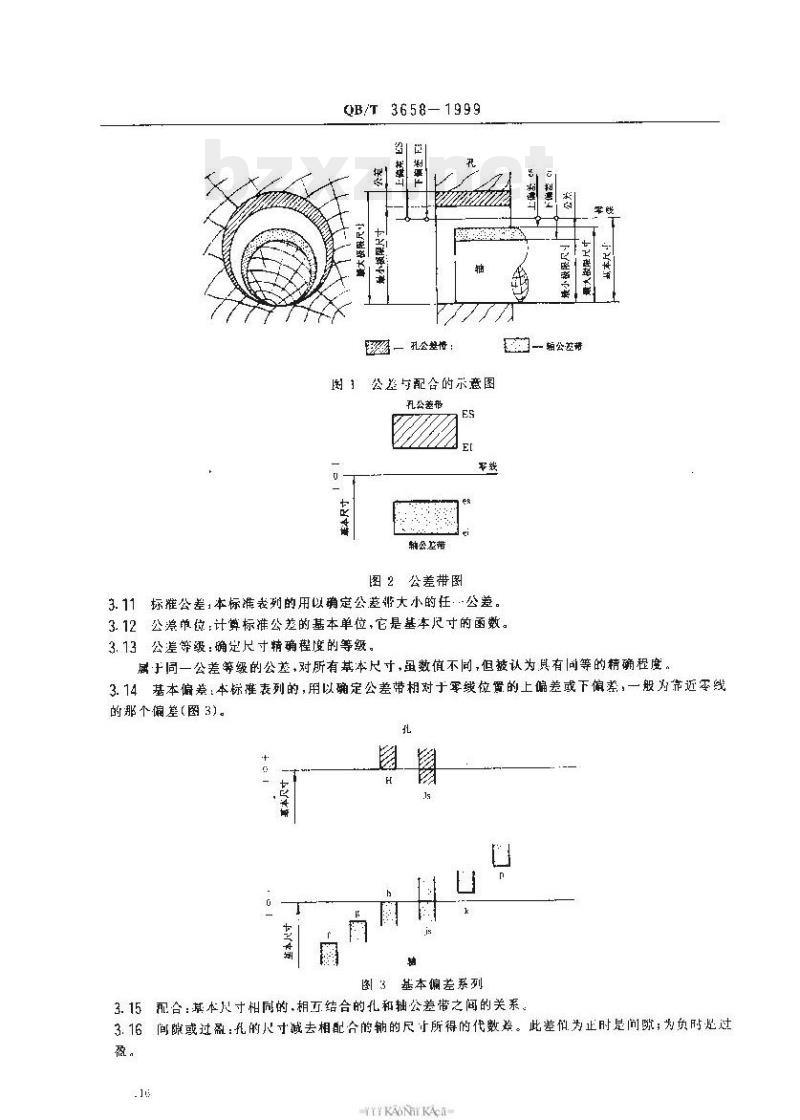

中华人民共和国轻工行业标准 QB/T 3658-1999 木家具公差与配合 1 主要内容与适用范围 本标准规定了木制家具的公差与配合及其术语、定义和技术规定。 本标准适用于木制家具和其他木制件的表面或结构的尺寸公差，以及由它们组成的配合。其他木制品和木制件可参照执行。 2 引用标准 GB/T 3324 木制家具 3 术语及定义 3.1 尺寸：用特定单位表示长度值的数字。 3.2 孔：主要指由一个或数个单一尺寸组成的被包容表面。 3.3 轴：主要指由一个或数个单一尺寸组成的被包容表面。 3.4 基本尺寸：设计所给定的尺寸。 3.5 实际尺寸：通过测量所得的尺寸。 3.6 极限尺寸：允许尺寸变化的两个界限值，它以基本尺寸为基数来确定，两个界限值中较大的一个称为最大极限尺寸，较小的一个称为最小极限尺寸。 3.7 尺寸偏差（简称偏差）：某一尺寸减其基本尺寸所得的代数差。最大极限尺寸减其基本尺寸所得的代数差称为上偏差，最小极限尺寸减其基本尺寸所得的代数差称为下偏差；上偏差与下偏差统称为极限偏差。实际尺寸减其基本尺寸所得的代数差称为实际偏差。偏差可以是正、负或零值。 3.8 尺寸公差（简称公差）：允许尺寸的变动量。公差等于最大极限尺寸与最小极限尺寸之代数差，也等于上偏差与下偏差之代数差，尺寸公差总是正值。 3.9 基准线：在公差与配合图解（简称公差带图）中，确定偏差的一条基准直线，即零偏差线。通常零线表示基本尺寸。 3.10 孔公差带（简称公差带）：在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。 3.11 标准公差：本标准表列的用以确定公差大小的任何公差。 3.12 公差单位：计算标准公差的基本单位，它是基本尺寸的函数。 3.13 公差等级：确定尺寸精确程度的等级。属于同一公差等级的公差，对所有基本尺寸，虽数值不同，但被认为具有同等的精确程度。 3.14 基本偏差：本标准表列的，用以确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。 3.15 配合：基本尺寸相同的孔和轴公差带之间的关系。 3.16 间隙或过盈：孔的尺寸减去相配合的轴的尺寸所得的代数差。此差为正时是间隙；为负时是过盈。 3.17 间隙配合：具有间隙（包括最小间隙等于零）的配合，此时孔的公差带在轴的公差带之上。 3.18 过盈配合：具有过盈（包括最小过盈等于零）的配合。此时，孔的公差带在轴的公差带之下。 3.19 过渡配合：可能具有间隙或过盈的配合，此时，孔的公差带与轴的公差带相互交叠。 3.20 最小间隙：对于间隙配合，孔的最小极限尺寸减轴的最大极限尺寸所得的差值。 3.21 最大间隙：对于间隙配合或过渡配合，孔的最大极限尺寸减轴的最小极限尺寸所得的代数差。 3.22 最小过盈：对于过盈配合，孔的最大极限尺寸减轴的最小极限尺寸所得的代数差。 3.23 最大过盈：对于过盈配合或过渡配合，孔的最小极限尺寸减轴的最大极限尺寸所得的代数差。 3.24 配合公差：允许间隙或过盈的变动量。对于间隙配合，等于最大间隙与最小间隙之代数差；对于过盈配合，等于最小过盈与最大过盈之代数差；对于过渡配合，等于最大间隙与最大过盈之代数差。配合公差又等于相互配合的孔公差与轴公差之和。配合公差总是正值。 3.25 基孔制：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。基孔制的孔为基准孔。本标准规定的基准孔，其下偏差为零。 3.26 基轴制：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制的轴为基准轴。本标准规定的基准轴，其上偏差为零。 4 基本规定 4.1 基本尺寸分段 对基本尺寸的分段规定见表1。 表1 基本尺寸分段（mm） 3~6, 6~18, 18~30, 30~50, 50~80, 80~120, 120~180, 180~250, 250~315, 315~400, 400~500, 500~800, 800~1250, 1250~2000, 2000~3150 4.2 标准公差的等级、代号及数值 标准公差分7级：WIT1至WIT7。WIT表示木制品的标准公差（简称标准公差）。公差等级的代号用阿拉伯数字表示，从WIT1至WIT7等级依次降低。 表2 标准公差数值（部分示例） 基本尺寸(mm) | WIT1 | WIT2 | WIT3 3~6 | 0.07 | 0.10 | 0.14 6~18 | 0.12 | 0.18 | 0.23 18~30 | 0.18 | 0.27 | 0.34 30~50 | 0.30 | 0.40 | 0.58 50~80 | 0.71 | 0.92 | 1.18 80~120 | 0.85 | 1.25 | 1.60 120~180 | 1.21 | 1.80 | 2.30 4.3 基本偏差的代号 基本偏差的代号用拉丁字母表示，大写为孔，小写为轴。孔2个：H, J；轴6个：h, js, g, p, cs, ex。 4.4 偏差代号 孔的上偏差：ES 孔的下偏差：EI 轴的上偏差：es 轴的下偏差：ei 4.5 轴的极限偏差 轴的基本偏差见表3。
