【QB轻工标准】 造纸机网宽系列尺寸

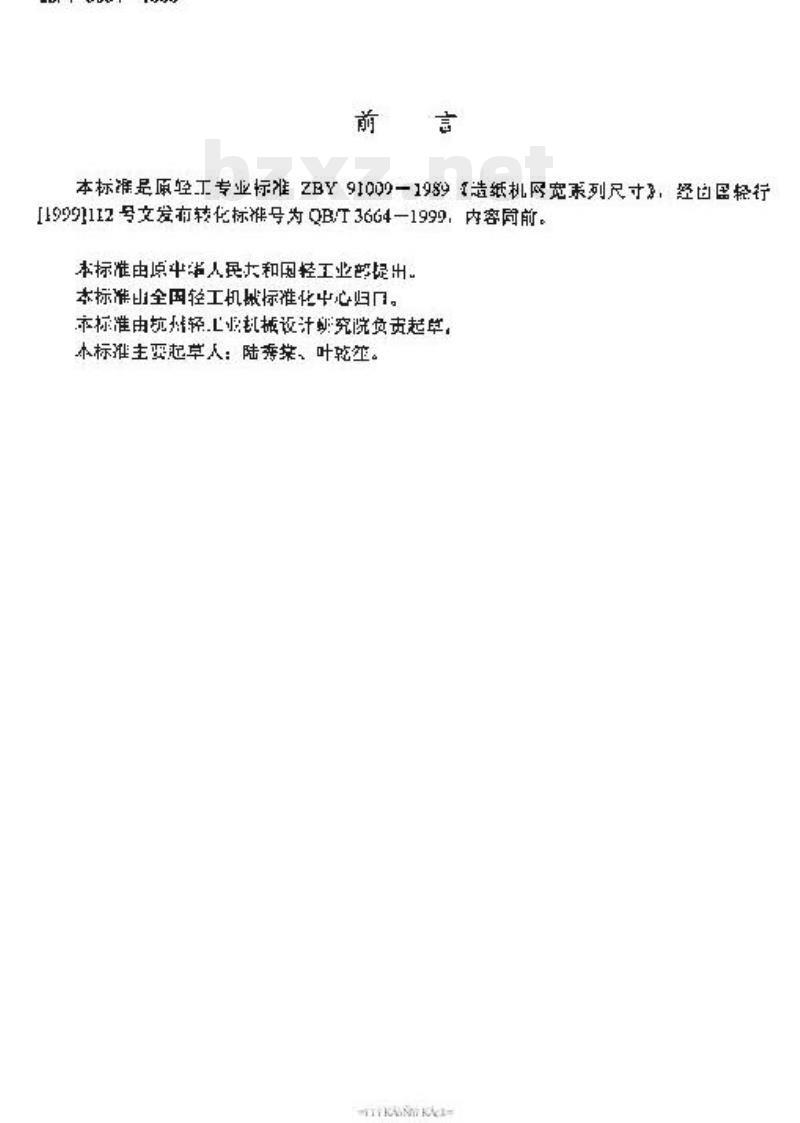

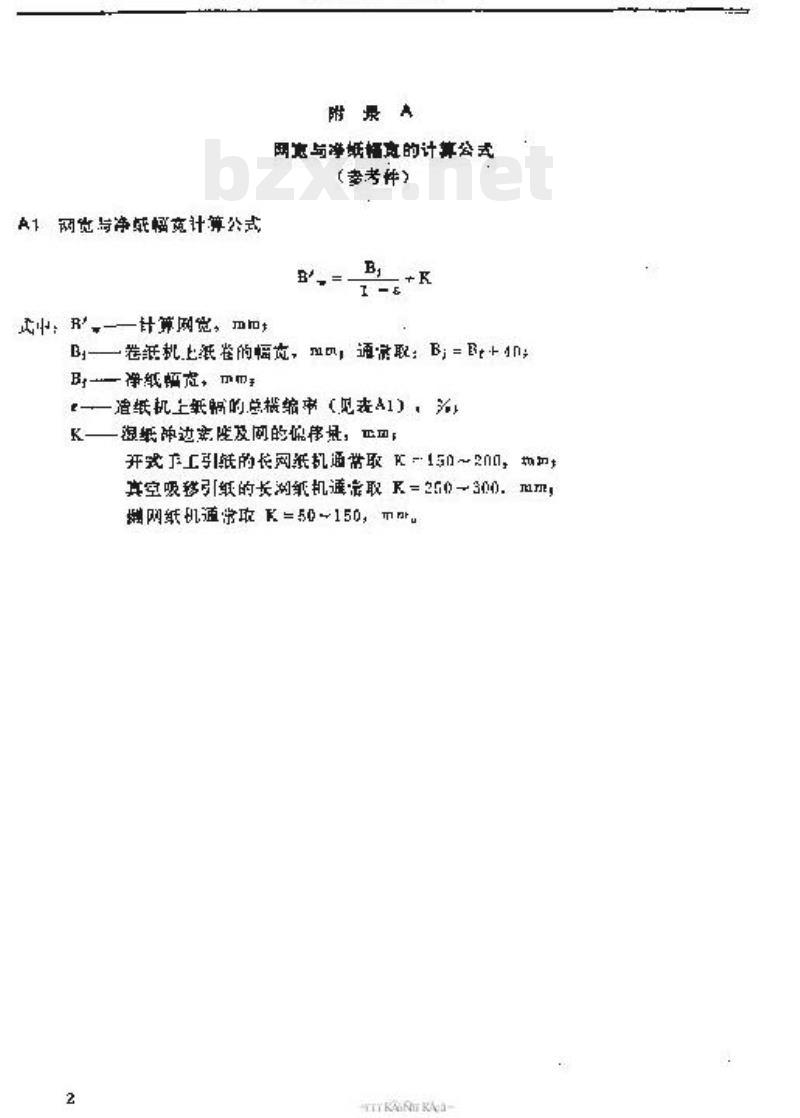

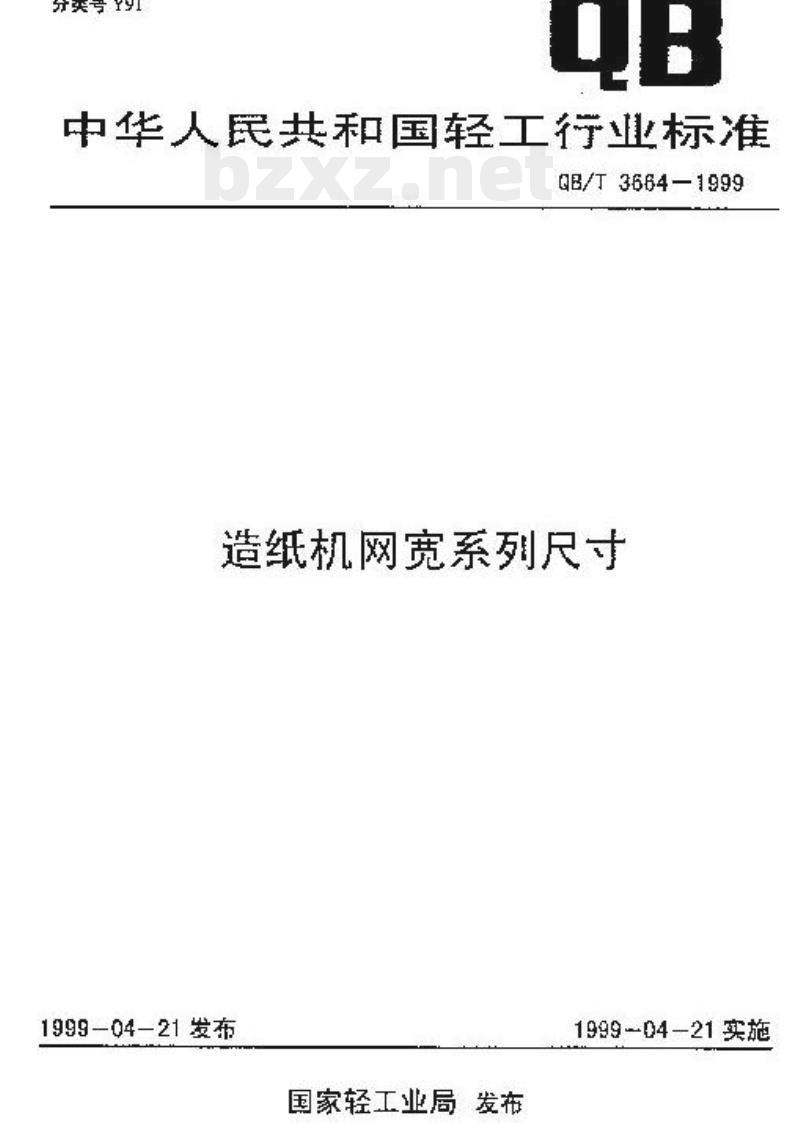

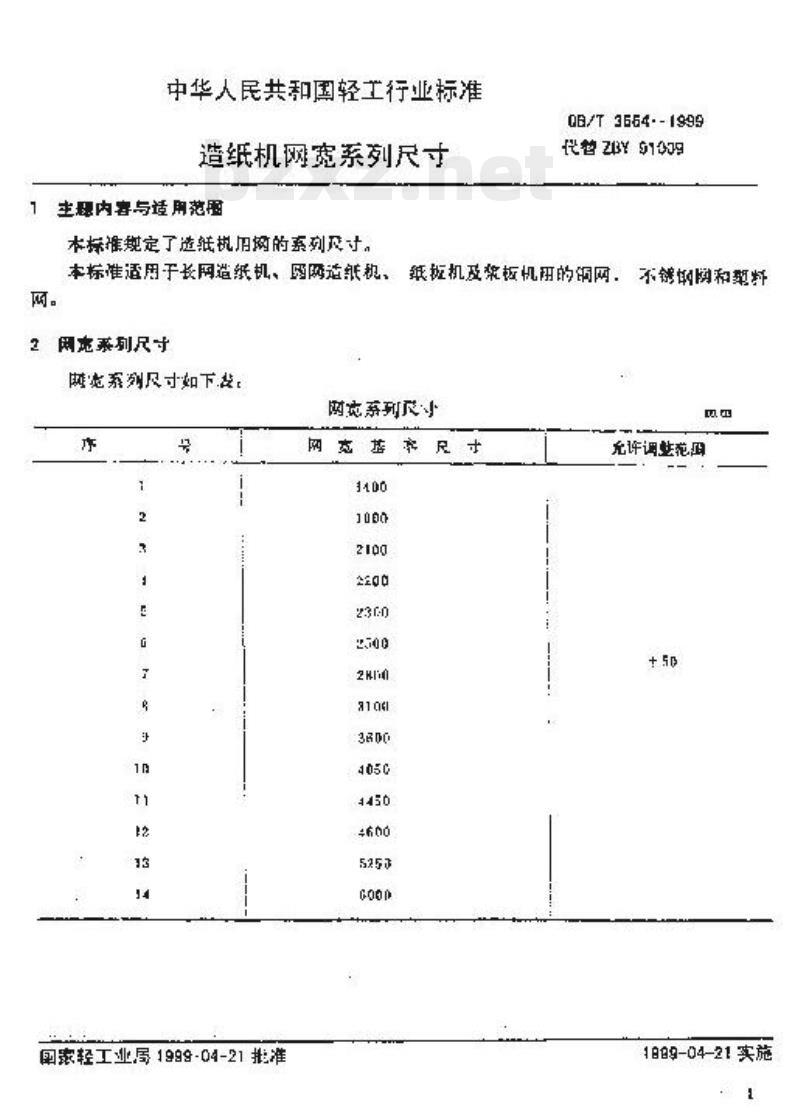

QB/T 3664—1999 中华人民共和国轻工行业标准 造纸机网宽系列尺寸 1999-04-21 发布 国家轻工业局 发布 1999-04-21 实施 前言 本标准由原轻工专业标准 ZBY91000—1989《造纸机网宽系列尺寸》，经由国轻[1999]112号文发布转化，标准号为 QB/T 3664—1999，内容同前。本标准由原轻工业部提出，全国轻工机械标准化中心归口。本标准由抗州轻工机械设计研究院负责起草，主要起草人：陆秀荣、叶乾笙。 主题内容与适用范围 本标准规定了造纸机网的系列及尺寸。 本标准适用于长网造纸机、连续网适纸机、板纸机及板纸机用的铜网、不锈钢网和塑料网系列尺寸。 网宽系列及尺寸如下表： | 序号 | 网宽系列及尺寸 (mm) | 允许偏差 (mm) | | :--- | :--- | :--- | | 1 | 1100 | ±50 | | 2 | 1080 | ±50 | | 3 | 2100 | ±50 | | 4 | 2300 | ±50 | | 5 | 2500 | ±50 | | 6 | 3800 | ±50 | | 7 | 4050 | ±50 | | 8 | 4450 | ±50 | | 9 | 4600 | ±50 | | 10 | 5250 | ±50 | | 11 | 6000 | ±50 | 附录 A 网宽与其对应的净纸幅宽的计算公式 计算公式： B = B_t + 4nB_f imes (1 - K) —— 净纸幅宽 (mm) 其中： B_t —— 造纸机上纸档的总横缩率 K —— 造纸机上纸档的总横缩率 K值取值范围： - 长网造纸机：K = 1.5~2.0 - 真空吸移引纸的长网纸机：K = 2.5~3.0 - 连续网纸机：K = 50~150 (注：此处按原文逻辑整理) 各主要纸种的横缩率表： | 纸种 | 横缩率 | | :--- | :--- | | 有光纸、桌历纸 | 1.5~2.0 | | 新版纸、巾纸 | 2.0~2.5 | | 卫生纸 | 1.5~3.0 | | 涂布纸 | 2.5~3.0 | | 瓦楞纸 | 2.5~2.3 | | 打孔卡片载体 | 3.0~3.5 | | 包装纸、地用纸、照相原纸 | 3.5~3.6 | | 拷贝纸 | 4.0~5.0 | | ... | ... |
