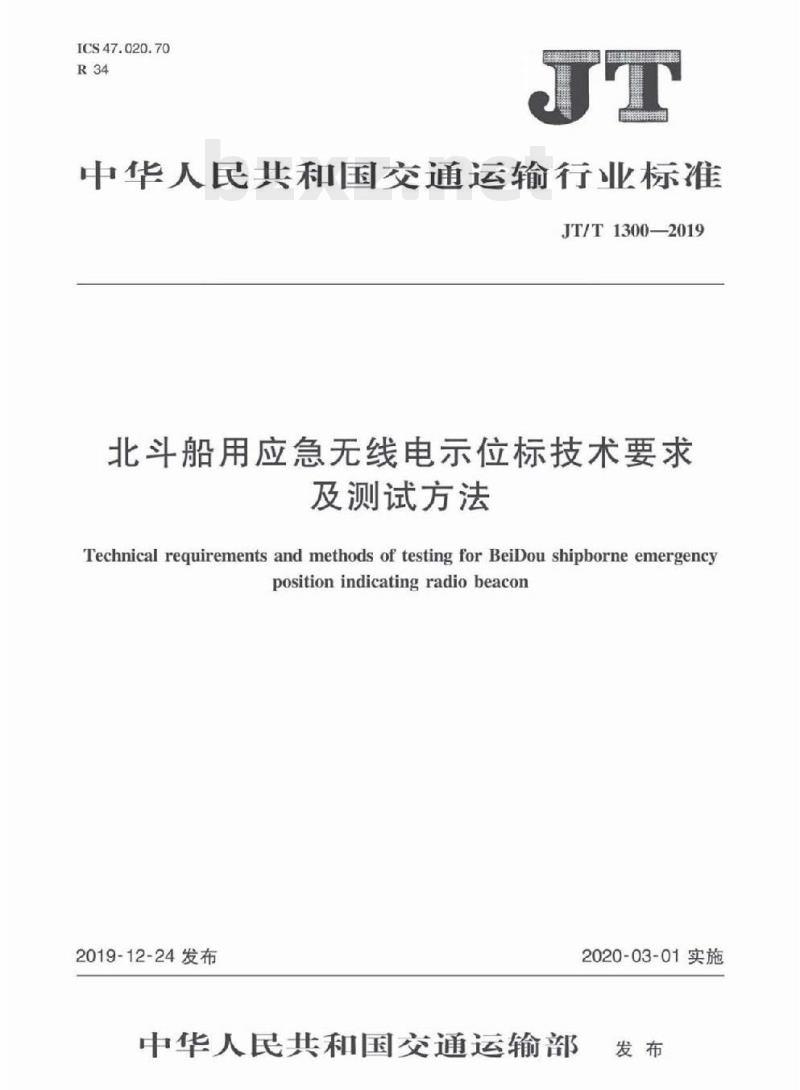

【JT交通运输标准】 北斗船用应急无线电示位标技术要求及测试方法

ICS47.020.70
中华人民共和国交通运输行业标准JT/T1300-2019
北斗船用应急无线电示位标技术要求及测试方法
Technical requirements and methods of testing for BeiDou shipborne emergencypositionindicatingradiobeacon2019-12-24发布
中华人民共和国交通运输部
2020-03-01实施

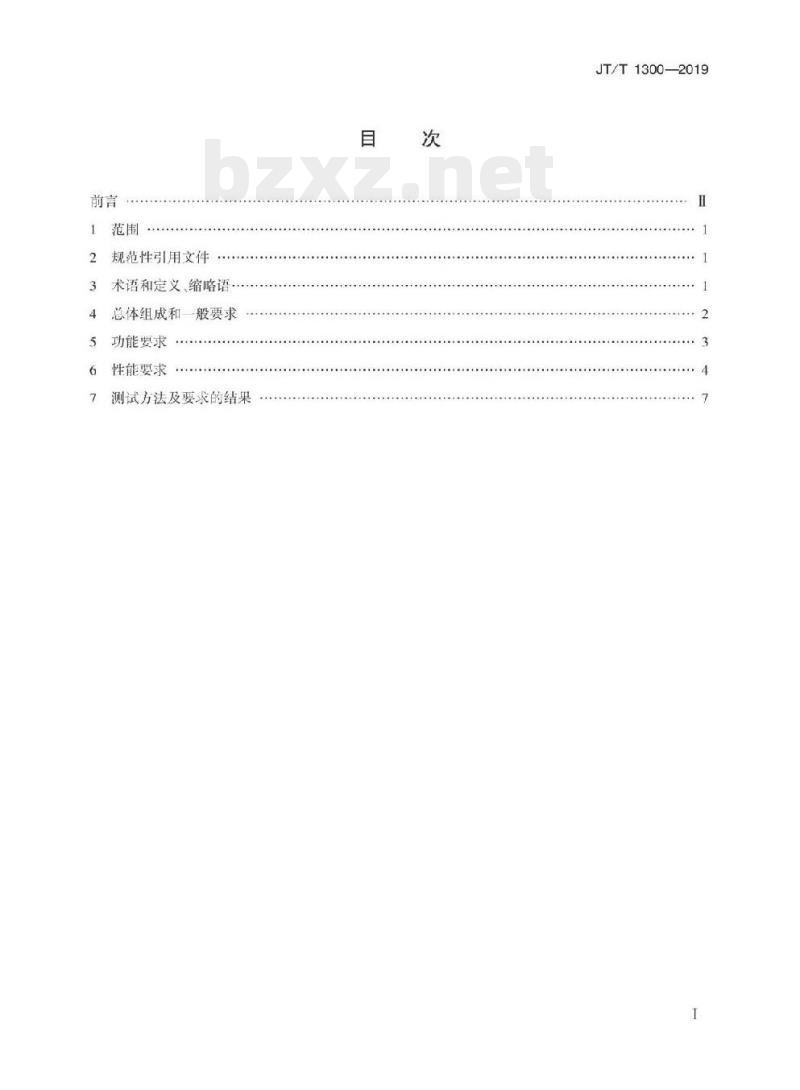

规范性引用文件
术语和定义、缩略语
总体组成和般要求
功能要求
性能要求
测试方法及要求的结果
JT/T1300—2019
JT/T1300—2019

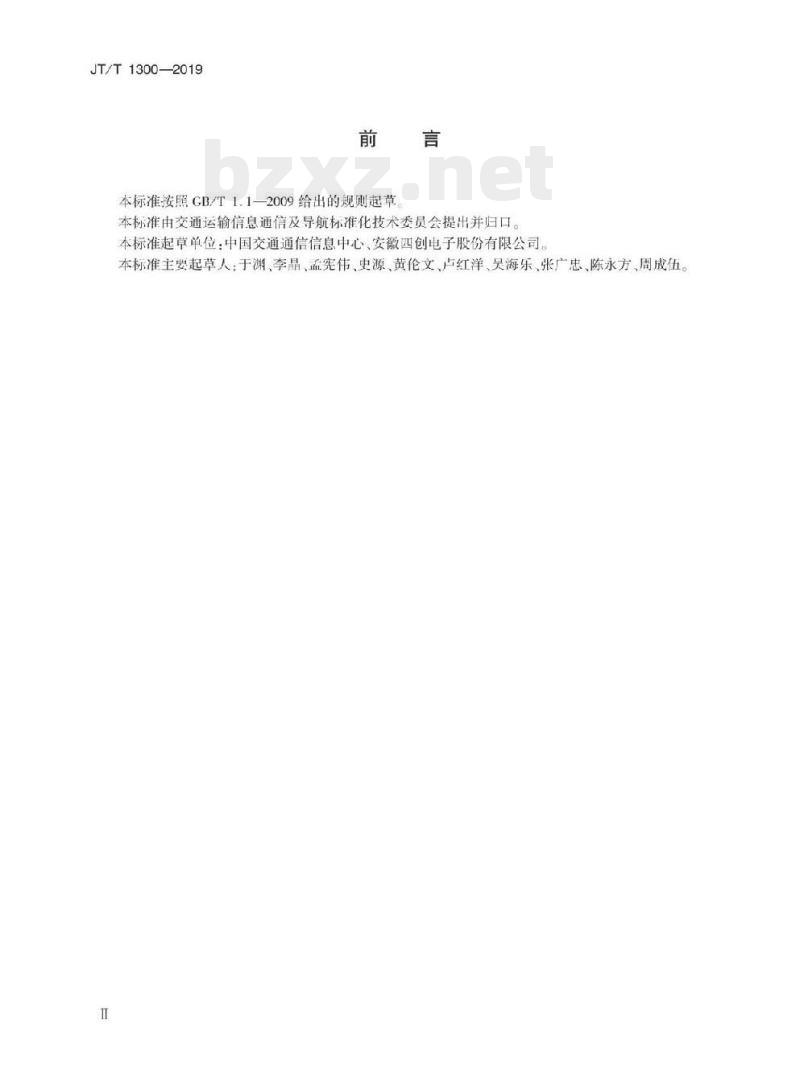

本标准按照CB/T1.1一2009给出的规则起草本标准由交通运输信息通信及导航标准化技术委员会提出并归口。本标准起草单位：中国交通通信信息中心、安徽四创电子股份有限公司。本标准主要起草人：于渊、李晶、孟宪伟、史源、黄伦文、卢红洋、吴海乐、张广忠、陈永方、周成伍。I
1范围
JT/T1300—2019

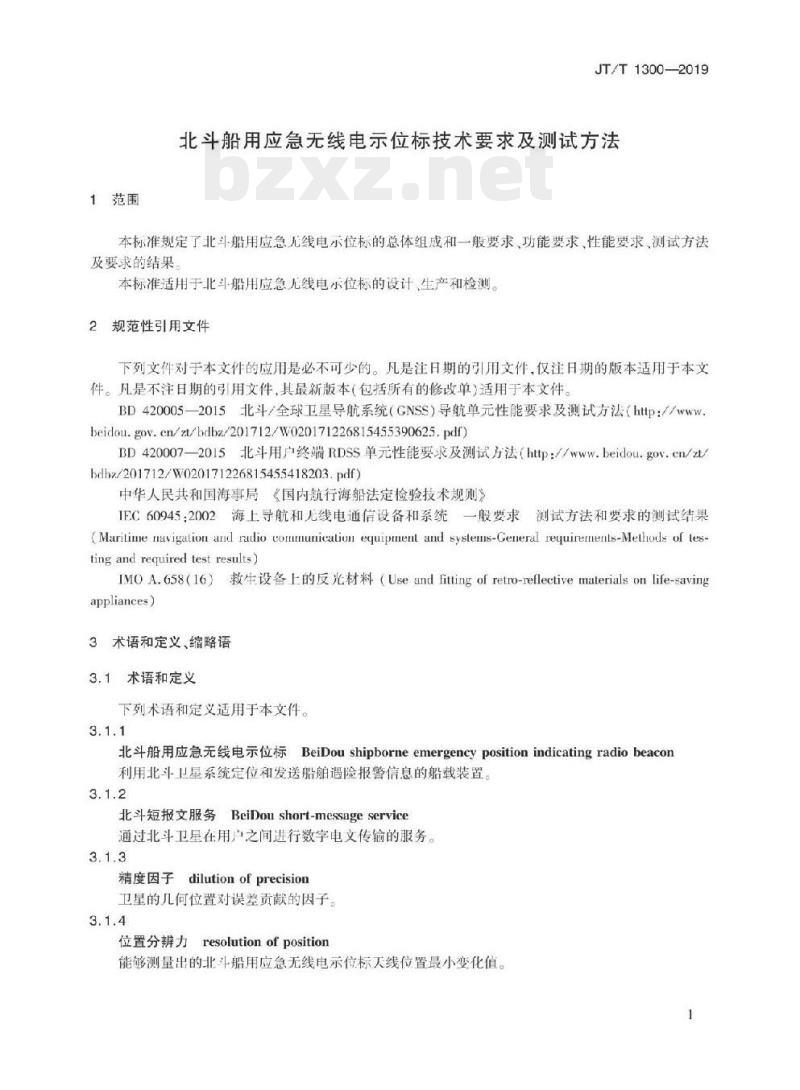

北斗船用应急无线电示位标技术要求及测试方法本标准规定了北斗船用应急无线电示位标的总体组成和一般要求、功能要求、性能要求、测试方法及要求的结果。
本标准适用于北斗船用应急无线电示位标的设计，生产和检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件BD420005—2015北斗/全球卫星导航系统（GNSS）导航单元性能要求及测试方法（http：//wwwbeidoul.gov.en/z/bdbz/201712/W020171226815455390625.pdf)BD420007—2015北斗用户终端RDSS单元性能要求及测试方法（http：//beidou.gov.cn/zbdbz/201712/W020171226815455418203.pdf)中华人民共和国海事局《国内航行海船法定检验技术规则》IEC60945：2002海上导航和无线电通信设备和系统一般要求测试方法和要求的测试结果(Marilime navigation and radio communication equipment and systems-General reyuirernents-Methods of les-ting and required test resultsIMOA.658（16）救生设备上的反光材料（Useand fttingof retro-rellectivematerials on life-savingappliances)
3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
北斗船用应急无线电示位标BeiDoushipborneemergencypositionindicatingradiobeacon利用北斗卫星系统定位和发送船舶遇险报警信息的船载装置。3.1.2
北斗短报文服务BeiDou short-messageservice通过北斗卫星在用户之间进行数字电文传输的服务。3.1.3
精度因子dilutionofprecision
卫星的几何位置对误差贡献的因子3.1.4
位置分辨力resolutionof position能够测量出的北斗船用应急无线电示位标天线位置最小变化值。-
JT/T1300—2019

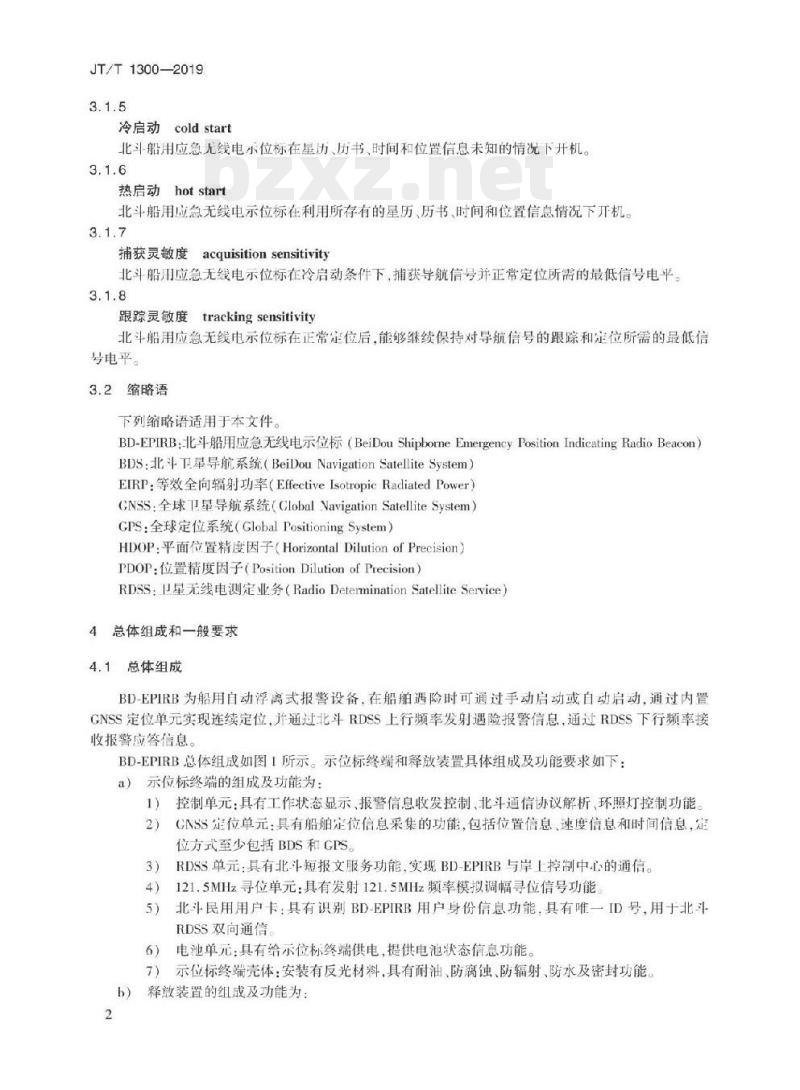

冷启动cold start
北斗船用应急无线电示位标在星历、历书，时间和位置信息未知的情况下开机。3.1.6
热启动hotstart
北斗船用应急无线电示位标在利用所存有的星历、历书、时间和位置信息情况下开机。3.1.7
捕获灵敏度acquisitionsensitivity北斗船用应急无线电示位标在冷启动条件下，捕获导航信号并正常定位所需的最低信号电平3.1.8
跟踪灵敏度trackingsensitivity北斗船用应急无线电示位标在正常定位后，能够继续保持对导航信号的跟踪和定位所需的最低信号电平。
3.2缩略语
下列缩略语适用于本文件。
BD-EPIRB：北斗船用应急无线电示位标（BeiDouShipbormeEmergencyPositionIndicatingRadioBeacon）BDS：北斗卫星导航系统（BeiDouNavigationSatelliteSystem）EIRP：等效全向辐射功率（EffectiveIsotropicRadiatedPower）CNSS：全球卫星导航系统（ClobalNavigationSatelliteSystem）GPS：全球定位系统（GlobalPositioningSystem）HDOP：平面位置精度因子（HorizontalDilutionofPrecision）PDOP：位置精度因子（PositionDilutionofPrecision）RDSS：卫星无线电测定业务（RadioDeterminationSatelliteService）4总体组成和一般要求
4.1总体组成
BD-EPIRB为船用自动浮离式报警设备，在船舶遇险时可通过手动启动或自动启动，通过内置GNSS定位单元实现连续定位，开通过北斗RDSS上行频率发射遇险报警信息，通过RDSS下行频率接收报警应答信息。
BD-EPIRB总体组成如图1所示。示位标终端和释放装置具体组成及功能要求如下：a）示位标终端的组成及功能为：控制单元：具有工作状态显示，报警信息收发控制、北斗通信协议解析、环照灯控制功能。CNSS定位单元：具有船舶定位信息采集的功能，包括位置信息，速度信息和时间信息，定2
位方式至少包括BDS和GPS。
RDSS单元：具有北斗短报文服务功能，实现BD-EPIRB与岸上控制中心的通信。3
121.5MHz寻位单元：具有发射121.5MHz频率模拟调幅寻位信号功能。5）
北斗民用用户卡：具有识别BD-EPIRB用户身份信息功能，具有唯一ID号，用十北斗RDSS双向通信
电池单元：具有给示位标终端供电，提供电池状态信息功能。6）
7）示位标终端壳体：安装有反光材料，具有耐油、防腐蚀、防辐射、防水及密封功能b）释放装置的组成及功能为：
1）释放装置壳体，具有反应产品状态的信息，用于放置示位标终端。JT/T1300—2019
静水压力释放器：具有BD-EPIRB在一定水深或水压下自动释放和浮离示位标终端的2
功能。
支架：具备固定安装释放装置的功能。示位标终端
示位标终端壳体
池供电
一般要求
定位单元
控制单元
寻位单元
RDSS单元
北斗民用
用户卡
落水时打开，释
放示位标终端
放置示位标
图1BD-EPIRB组成示意图
BD-EPIRB的一般要求如下：
应具备遇险报警、报警取消、回执接收、自检功能：应具备白动浮离功能，浮离后能自动启动；应具备自动和手动释放功能；
静水压力
释放器
释放装置
释放装置
固定安装
释放装置
BD-EPIRB在没有获得GNSS有效位置时，应每发送5次遇险报警信息后，发送1条北斗卫星有源定位请求，直至获得GNSS有效位置；BD-EPIRB的报文格式应符合《国内航行海船法定检验技术规则》第4篇第4章附录5中附件Be)
的要求；
BD-EPIRB应配有用作遇险人员或救生系绳的浮力系索5功能要求
报警启动
BD-EPIRB应具有：
a）自动报警启动方式：通过触水开关触发启动，自动发射退险报警信号，b）手动报警启动方式：通过两个独立动作实现设备的开启和关闭。5.2报警取消
BD-EPIRB应配有用丁取消报警信息的独立装置。5.3自检
5.3.1BD-EPIRB应具有自检功能，自检时不应引起遇险误报警5.3.2自检内容应包括各指示灯、低占空比坏照灯，RDSS单元、121.5MHz寻位单元、低电量指示功能。
自检时发出的测试报文应符合表1的要求。3
JT/T1300—2019
BD-EPIRB类型
供电状态
表1自检信息内容格式
发送报警信息的计数器，每发送1次计数器增加！发送报警时的时间
发送报警时的位置
BD-EPIRB的类型
BD-EPIRB电池状态
自检结果应明确指示，并至少保持显示5s。5.3.5连续3次发送自检信息，问隔时问80=，如无反馈信息，则自检火败，5.3.6
自检期间，121.5MHz信号发射时间应不超过3个音频扫频周期或1s，以较大者为准。自检完毕后，设备应自动返回自检前的状态并自动关闭。5.4遇险报警信号发射
BD-EPIRB应在启动后20s内发送首次遇险报警信息。BD-EPIRB的报警信息短报文应在启动发出首次遇险报警信息后60min内每隔（65±2.5)s发射1次。满足下列条件时，应改为长报文发送：接收到反馈的报警应答信号后，应每（600±2.5）s发送1次报警信息长报文：a）
60min内未收到报警应答信号，应从第61min起每（600±2.5）s发送1次报警信息长报文。5.5报警应答信号接收
5.5.1BD-EPIRB应通过北斗RDSS下行频率接收报警应答信号。通过状态指示灯常亮指示该遇险报警已受理的状态，并在后续报警信息中标明。5.5.2BD-EPIRB启动后60min内应保持RDSS接收持续开启并值守接收报警应答和指令。当接收到报警应答信号或从第61min起，每次报警信号发出后，RDSS应每（600±2.5）：继续运行时间不少于90s。
5.6RDSS功能要求
BD-EPIRB的RDSS功能应满足BD4200072015中的4.3.1~4.3.5，以及4.3.9的要求。6性能要求
6.1GNSS性能要求
6.1.1定位精度
静态定位精度
在HDOP不大于4或PDOP不大于6的条件下，BD-EPIRB的静态定位精度应满足：a）BDS水平静态定位精度不大于10m（95%），垂直静态定位精度不大于15m（95%）：b）CPS水平静态定位精度不大于13m（95%）6.1.1.2动态定位精度
在船舶运动的条件下，BD-EPIRB的动态定位精度应满足：a）BDS水平动态定位精度不大于10m（95%），垂直动态定位精度不大于15m（95%）；4
b）GPS水平动态定位精度不大于13m（95%）。6.1.2首次捕获时间
JT/T1300—2019
冷启动条件下，BDS首次捕获时间应不大于60s，GPS首次捕获时间应不大于60s。热启动条件下，BDS首次捕获时间应不大于5s，GPS首次捕获时间应不大于5s.3失锁重捕时间
在正常定位状态下，卫星信号失锁超过120s后，应在5s内重新捕获卫星，静态定位精度要求应满足6.1.1.1的要求。
6.1.4灵敏度
BD-EPIRB的灵敏度包括捕获灵敏度和跟踪灵敏度，要求如下BDS捕获灵敏度应不天于-137dBm，GPS捕获灵敏度应不大于-125dBm；a)
b）BDS跟踪灵敏度应不大于-147dBm，GPS跟踪灵敏度应不大于-133dBm。6.1.5位置更新率
位置更新率应不低于1Hz
6.1.6位置分辨力
经度、纬度位置分辨力应不大于0.001分。6.1.7典型干扰
在典型干扰下，BD-EPIRB的定位精度应能满足6.1.1的要求，注：典型干扰包括带内和邻近的连续波射频干扰，带内的连续波牵带，宽带射频干扰，带内和邻近的脉冲干扰等。6.2RDSS性能要求
6.2.1RDSS基本性能
BD-EPIRB的RDSS基本性能应满足BD420007-2015中4.4.1~4.4.4.4.4.9和4.4.10的要求6.2.2EIRP
在方位角0°~360°，俯仰角20°90范围内，EIRP值应在3dBW~19dBW范围内。6.2.3载波抑制
载波抑制应不小于30dB。
6.3121.5MHz寻位单元性能要求
121.5MHz寻位单元性能指标要求如下：载波频率：121.5MHz±6.075kHza）
峰值有效辐射功率：+17dBm（50mW）±3dB。发射周期：连续工作，可在BD-EPIRB的RDSS信号发射时中断，中断时间应不大于25。调制模式为调幅AM（3K20A3X），具体要求如下：d
1）A3X发射：应包括一个明确定义的载波频率，在任何传输周期，载波中心频率的±30Hz5
JT/T1300-2019
带内应至少包含发射总功率的30%；在发射期间发射的类型发生改变时，载波频率偏离应不超过±30Hz
调制频率：频率范围300Hz1600Hz，扫描带宽不小于700Hz。2
调制占空比：33%~55%。
调制系数：0.85~1.0。
扫描重复率：2Hz~4Hz。
e）天线：全向天线，垂直极化。6.4电池性能要求
电池性能要求如下
安装在国内航行海船的BD-EPIRB电池应能连续工作不小于48h，安装在内河航行船舶的a）
BD-EPIRB电池应能连续工作不小于24h；存放年限为5年，5年内口常测试耗电总计200mim，自然损耗电量应不超过电池总容量b)
的20%：
累计工作200min后.自检测试时应能发出告警指示。e
5释放装置性能要求
释放装置性能要求如下：
自动释放条件应满足：国内航行海船不大于4m水深或等效水压，内河船舶不大于2m水深或等效水压；
被海水或淡水泼溅时不应释放；b)
释放装置结构材料应由非腐蚀性的材料制成：c
应能不通过工具手动释放示位标终端。6系索要求
系索要求如下：
长度为5m~8m；
在拉力不小于25kg情况下，系在BD-EPIRB上30min内不应断裂；b)
不打结浸入水中，在10min内不应沉没。6.7色彩和反光材料要求
示位标终端色彩和反光材料要求如下a）色彩应为高可视度的橙色：
b）反光材料在水线上的可见最小区域应不小于25cm：反光材料宽度应不小于25mm，在水平方向上每个角度可观察到的面积不小于5cm：反光材料应满足IMOA.658（16）决议的要求。c
6.8标签要求
标签应标示出以下信息：
制造厂商的标志、设备型号、编号和生产日期；a
操作说明，包含操作方法、操作步骤、提示说明；b）
有关BD-EPIRB在非紧急状况下不得操作的警告标识：c
电池有效期限；
罗经安全距离；
释放装置型号和有效期。
6.9发射机杂散发射要求
BD-EPIRB的RDSS单元发射机杂散发射应满足表2的要求6.9.1
表2BD-EPIRB的RDSS单元发射机杂散发射要求测试频率范围
150kHe
150kHz
最大功率
-36dBm
≤-36dBm
≤-30dBm
JT/T1300—2019
分辨率带宽
100kHz
6.9.2BD-EPIRB的121.5MH2寻位单元发射机杂散发射应满足《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.17的要求。7测试方法及要求的结果
型式认可
BD-EPIRB应通过船级社型式认可测试，包括强制测试和附加测试，具体测试项和测试顺序见《国内航行海船法定检验技术规则》第4篇第4章中附录5的附件A的A.1和A2。7.2
测试条件
测试环境
7.2.1.1测试环境要求如下：
温度：15℃~35℃。
相对湿度：20%75%。
7.2.1.2极端测试环境要求如下：-示位标终端温度：-20℃~55℃。释放装置温度：-30℃~65℃。
相对湿度：20%~75%。
测试设备
测试设备应有足够的分辩率、准确度和稳定度，其性能应满足被测技术性能指标的要求。测试设备应经过计量检定合格并在有效期内。7.3功能测试
7.3.1报警启动
自动释放启动
7.3.1.1.1测试方法
JT/T1300-—2019
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.3.1的方法测试7.3.1.1.2要求的结果
BD-EPIRB应自动释放浮离在水中，并启动报警。7.3.1.2手动释放启动
7.3.1.2.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.5.1的方法测试。7.3.1.2.2要求的结果
BD-EPIRB应依靠两个独立动作启动。7.3.2报警取消
7.3.2.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.5.2的方法测试。7.3.2.2要求的结果
应能够手动取消并关闭已经启动报警的BD-EPIRB7.3.3自检
7.3.3.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.4.6的方法测试。7.3.3.2要求的结果
测试结果应符合5.3的要求。
7.3.4遇险报警信号发射
7.3.4.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.2的方法测试。7.3.4.2要求的结果
测试结果应符合5.4的要求。
5报警应答信号接收
7.3.5.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.3的方法测试。7.3.5.2要求的结果
测试结果应符合5.5的要求。
7.3.6RDSS功能
7.3.6.1测试方法
RDSS功能测试方法按照BD420007—2015中5.4.1~5.4.5以及5.4.9的方法测试。7.3.6.2要求的结果
测试结果应符合5.6的要求。
7.4性能测试
7.4.1GNSS性能
定位精度
7.4.1.1.1静态定位精度
7.4.1.1.1.1测试方法
按照BD420005-2015中5.4.4.1的方法测试。7.4.1.1.1.2要求的结果下载标准就来标准下载网
测试结果应符合6.1.1.1的要求，7.4.1.1.2动态定位精度
7.4.1.1.2.1测试方法
JT/T1300—2019
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.1.1的方法测试。7.4.1.1.2.2要求的结果
测试结果应符合6.1.1.2的要求。7.4.1.2首次捕获时间
7.4.1.2.1测试方法
按照BD420005-2015中5.4.5的方法测试。7.4.1.2.2要求的结果
测试结果应符合6.1.2的要求。
7.4.1.3失锁重捕时间
7.4.1.3.1测试方法
按照BD420005—2015中5.4.6的方法测试。7.4.1.3.2要求的结果
测试结果应符合6.1.3的要求。
7.4.1.4灵敏度
7.4.1.4.1测试方法
GPS灵敏度测试按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.1.3的方法测试，BDS灵敏度测试按照BD420005—2015中5.4.7的方法测试。7.4.1.4.2要求的结果
测试结果应符合6.1.4的要求。
7.4.1.5位置更新率
7.4.1.5.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.1.4的方法测试，7.4.1.5.2要求的结果
测试结果应符合6.1.5的要求。
7.4.1.6位置分辨力
7.4.1.6.1测试方法
按照BD420005-—2015中5.4.10的方法测试。7.4.1.6.2要求的结果
测试结果应符合6.1.6的要求。
7.4.1.7典型干扰
7.4.1.7.1测试方法
按照《国内航行海船法定检验技术规则》第4篇第4章中附录5的5.13.1.5的方法测试。7.4.1.7.2要求的结果
测试结果应符合6.1.7的要求。
