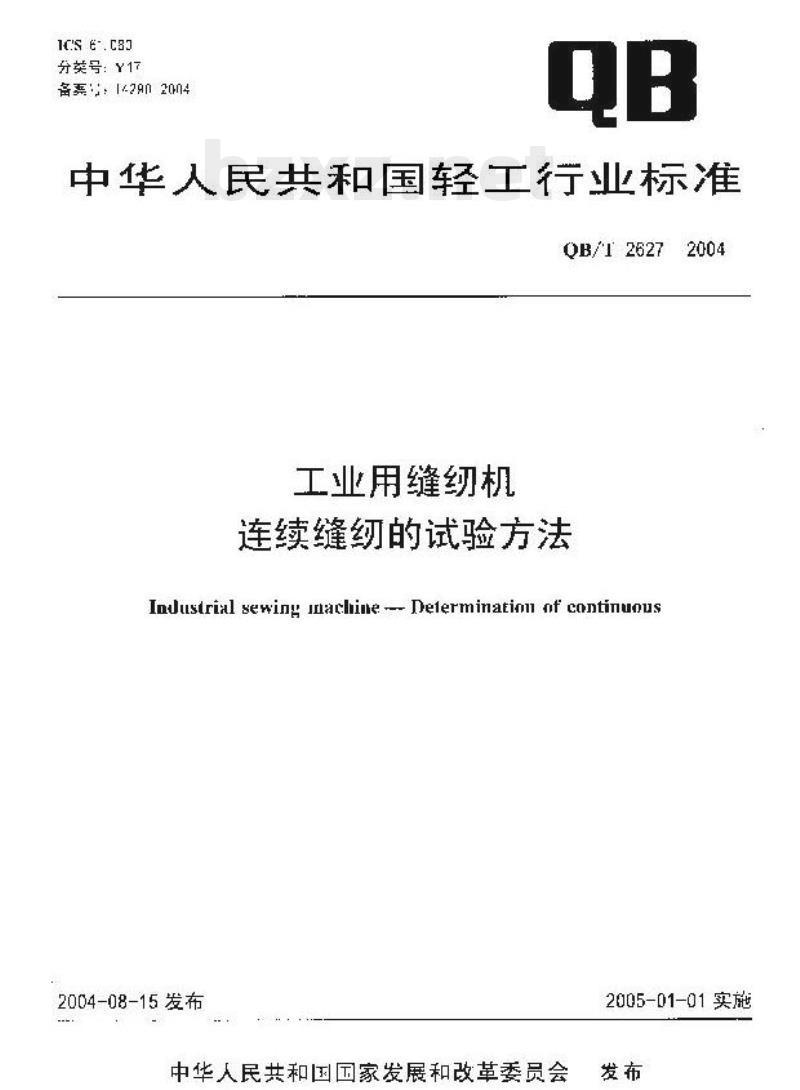

【QB轻工标准】 工业用缝纫机连续缝纫的试验方法

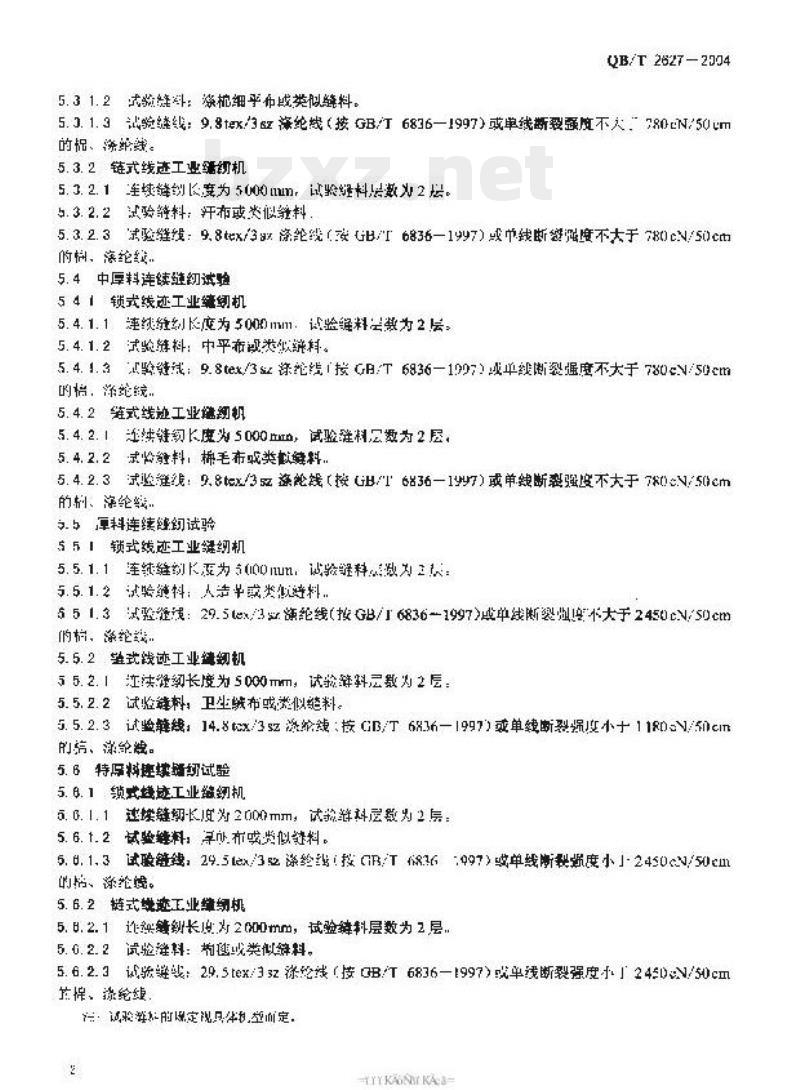

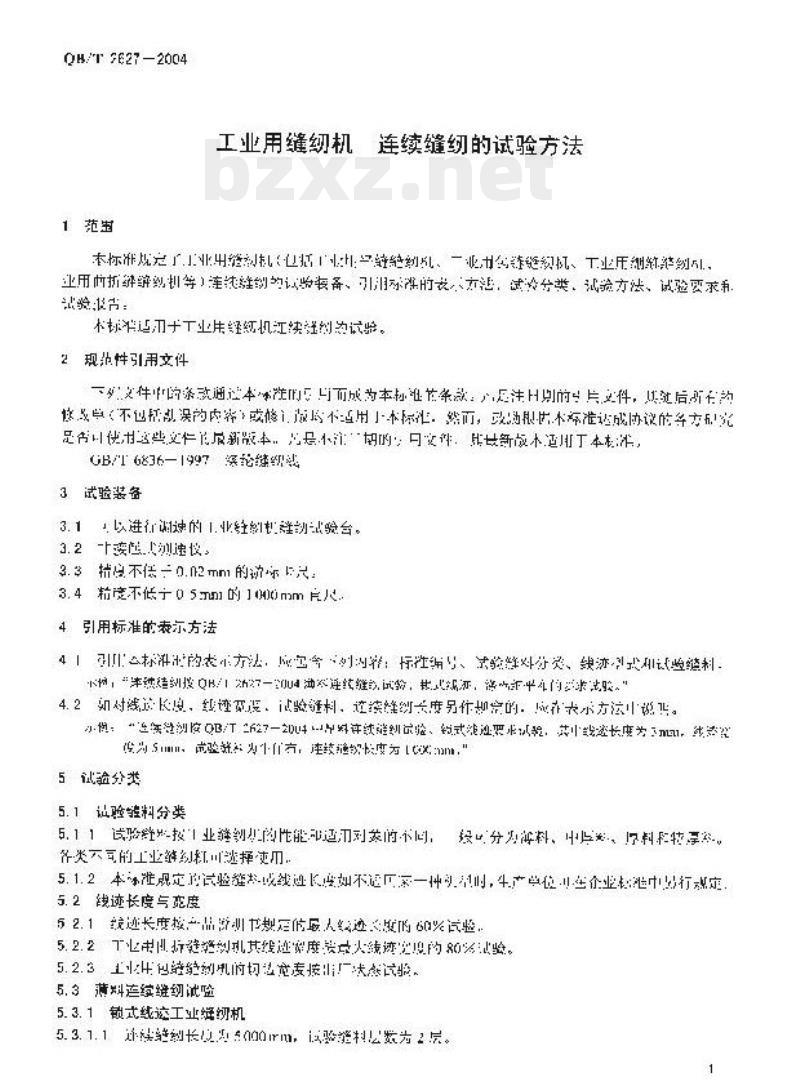

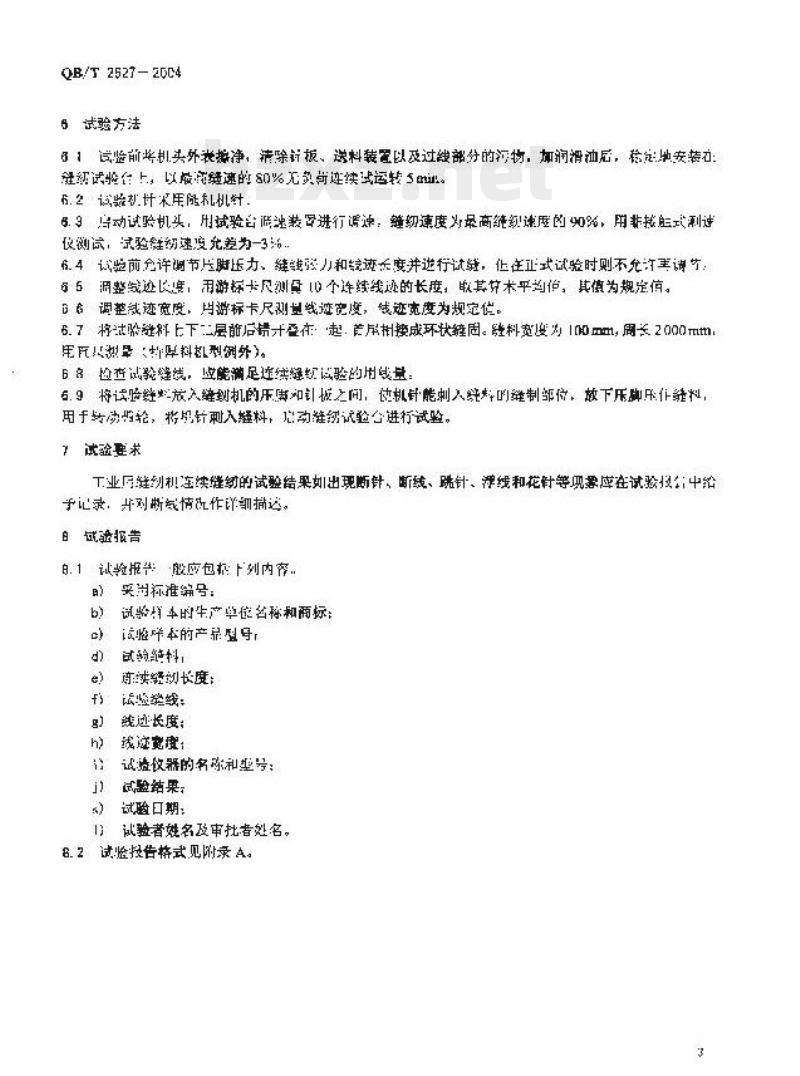

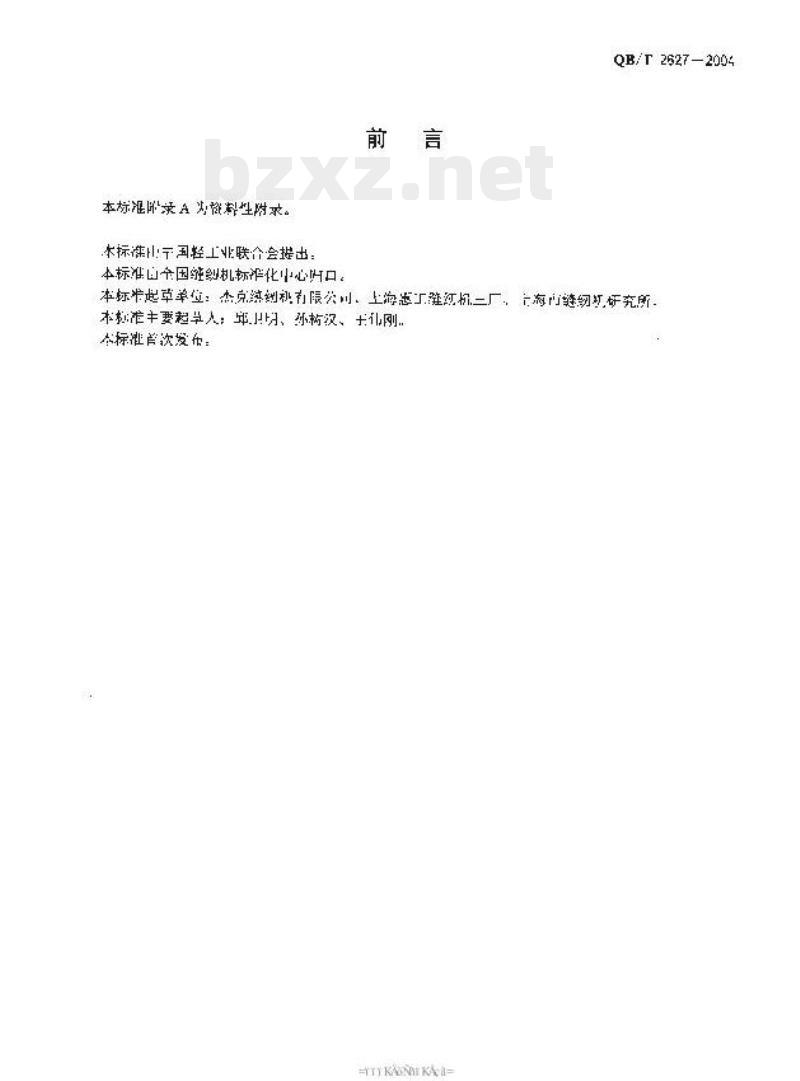

QB/T 2627—2004 工业用缝纫机连续缝纫的试验方法 中华人民共和国轻工行业标准 发布日期：2004-08-15 实施日期：2005-01-01 前言 本标准由中国轻工工业联合会提出，杰克缝纫机有限公司、上海华工缝纫机二厂、海门缝纫机研究所等单位起草。本标准首次发布日期为2004年8月15日。 1 范围 本标准规定了工业用缝纫机（包括锁式缝纫机、链式缝纫机、工业压边缝纫机、工业套口缝纫机等）连续缝纫的试验设备、试验材料、试验方法、试验分类、试验要求及试验报告。 本标准适用于工业用缝纫机的连续缝纫试验。 2 规范性引用文件 下列文件的条款通过本标准或在本标准中注明，适用于本标准。对于标注“，”或“也”的文件，其内容不包括其后续的修改或修订。 GB/T 6836-1997 纺织用涤纶长丝 3 试验装备 3.1 能够进行快速试验的工业缝纫机驱动试验台。 3.2 高速缝纫机。 3.3 精度不低于0.02mm的缝纫长度测量工具。 3.4 精度不低于0.5mm的100mm缝纫宽度测量工具。 4 引用标准的表示方法 4.1 标准的表示方法应与下列格式一致：标准编号、试验类型、线迹样式和试验材料。 4.2 如对线迹长度、密度、试验材料、连续缝纫长度等有特殊要求，应在表示方法中予以说明。 5 试验分类 5.1 试验缝料分类 5.1.1 根据试验缝料的不同性质，分为轻料、中厚料、厚料和特厚料，各类工业缝纫机可根据需要选择。 5.1.2 本标准规定的试验缝料（如不适合厂家实际生产，生产单位可在企业标准中进行规定）。 5.2 线迹长度及密度 5.2.1 线迹长度按产品书规定的最大值的60%进行试验。 5.2.2 下业用缝纫机其线迹长度为线迹间距的80%进行试验。 5.3 轻料连续缝纫试验 5.3.1 锁式线迹工业缝纫机 5.3.1.1 连续缝纫长度为250mm，试验缝料层数为2层。 5.3.1.2 试验缝料：轻薄布或类似材料。 5.3.1.3 试验缝线：9.8tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于780cN/50cm的涤纶线。 5.3.2 链式线迹工业缝纫机 5.3.2.1 连续缝纫长度为5000mm，试验缝料层数为2层。 5.3.2.2 试验缝料：轻薄布或类似材料。 5.3.2.3 试验缝线：9.8tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于780cN/50cm的涤纶线。 5.4 中厚料连续缝纫试验 5.4.1 锁式线迹工业缝纫机 5.4.1.1 连续缝纫长度为5000mm，试验缝料层数为2层。 5.4.1.2 试验缝料：中厚布或类似材料。 5.4.1.3 试验缝线：9.8tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于780cN/50cm的涤纶线。 5.4.2 链式线迹工业缝纫机 5.4.2.1 连续缝纫长度为5000mm，试验缝料层数为2层。 5.4.2.2 试验缝料：中厚布或类似材料。 5.4.2.3 试验缝线：9.8tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于780cN/50cm的涤纶线。 5.5 厚料连续缝纫试验 5.5.1 锁式线迹工业缝纫机 5.5.1.1 连续缝纫长度为5000mm，试验缝料层数为2层。 5.5.1.2 试验缝料：厚布或类似材料。 5.5.1.3 试验缝线：29.5tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于2450cN/50cm的涤纶线。 5.5.2 链式线迹工业缝纫机 5.5.2.1 连续缝纫长度为5000mm，试验缝料层数为2层。 5.5.2.2 试验缝料：厚布或类似材料。 5.5.2.3 试验缝线：29.5tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于2450cN/50cm的涤纶线。 5.6 特厚料连续缝纫试验 5.6.1 锁式线迹工业缝纫机 5.6.1.1 连续缝纫长度为2000mm，试验缝料层数为2层。 5.6.1.2 试验缝料：极厚布或类似材料。 5.6.1.3 试验缝线：29.5tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于2450cN/50cm的涤纶线。 5.6.2 链式线迹工业缝纫机 5.6.2.1 连续缝纫长度为2000mm，试验缝料层数为2层。 5.6.2.2 试验缝料：极厚布或类似材料。 5.6.2.3 试验缝线：29.5tex/3涤纶线（按GB/T 6836-1997）或单线断裂强度不大于2450cN/50cm的涤纶线。 6 试验方法 6.1 试验前将机头外表擦净，清除针板、送料装置以及过线部分的污物，加润滑油后，固定安装在试验台上。以最速的80%无负载连续试运转5分钟。 6.2 试验机器采用机针进行试验。 6.3 启动试验机头，通过试验台调速器进行调速：缝纫速度为最高缝纫速度的80%，使用非接触式测量装置，缝纫速度偏差应在±3%以内。 6.4 试验前应调节压脚压力、缝纫张力和线迹密度，并进行试验。如果是锁式试验，则不允许调节。 6.5 调整线迹后，用游标卡尺测量10个连续线迹的长度，取其算术平均值，其数值为规定值。 6.6 调整线迹宽度，用游标卡尺测量线迹宽度，线迹宽度为规定值。 6.7 将试验缝料两层前后错开缝合，首尾接成环状。缝料宽度为1mm，周长2000mm（特殊缝纫机除外）。 6.8 检查试验缝线，应能满足连续缝纫试验的要求。 6.9 将试验缝线放入针板和针板之间，机针能刺入料的缝制部位，放下压脚即开始缝制，用于步动归位。将出针缝入整料，在试验台上进行试验。 7 试验要求 7.1 工业用缝纫机连续缝纫试验结果如出现断针、断线、跳针、浮线和花针等现象，应在试验过程中予以记录，并对断线情况作详细记录并出具试验报告。 7.2 试验报告应包括下列内容： (1) 引用标准的编号； (2) 试验目的的生产单位名称和商标； (3) 试验产品的型号； (4) 试验结果； (5) 连续缝纫长度； (6) 线迹长度； (7) 线迹宽度； (8) 使用的机器型号； (9) 试验日期； (10) 试验者姓名及审批者姓名。 7.3 试验报告格式见附录A。 附录A (资料性附录) 工业用缝纫机连续缝纫试验报告 试验项目：连续缝纫试验 产品名称： 产品型号： 连续缝纫长度： 线迹长度： 线迹宽度： 试验机器型号： 试验结果： 试验日期： 试验者： 审批者：
