本标准由交通部天津水运工程科学研究所提出。本标准由交通部科技教育司归口。本标准负责起草单位：交通部天津水运工程科学研究所，武汉岩海工程技术有限公司。本标准主要起草人：刘海源、陈汉宝、张伟、刘宏华。JT

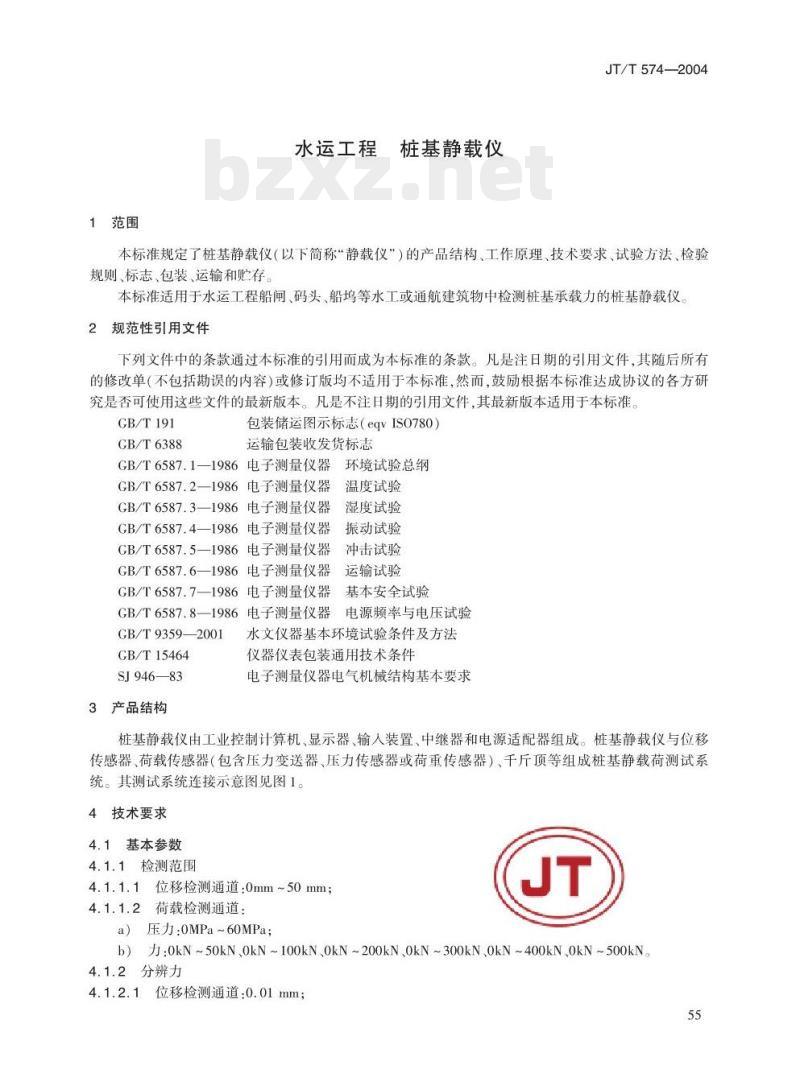

1范围
水运工程
桩基静载仪
JT/T574-—2004
本标准规定了桩基静载仪（以下简称“静载仪”）的产品结构、工作原理、技术要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于水运工程船闸、码头、船坞等水工或通航建筑物中检测桩基承载力的桩基静载仪，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
CB/T6388
包装储运图示标志（eqvIS0780）运输包装收发货标志
GB/T6587.1—1986电子测量仪器环境试验总纲GB/T6587.2一1986电子测量仪器温度试验GB/T6587.3—1986电子测量仪器湿度试验GB/T6587.4-—1986电子测量仪器振动试验GB/T6587.5—1986电子测量仪器冲击试验GB/T6587.6—1986电子测量仪器运输试验
GB/T6587.7—1986电子测量仪器基本安全试验GB/T6587.8—1986电子测量仪器电源频率与电压试验GB/T9359—2001
CB/T15464
SJ946—83
3产品结构
水文仪器基本环境试验条件及方法仪器仪表包装通用技术条件
电子测量仪器电气机械结构基本要求桩基静载仪由工业控制计算机、显示器、输入装置、中继器和电源适配器组成。桩基静载仪与位移传感器、荷载传感器（包含压力变送器、压力传感器或荷重传感器）、千斤顶等组成桩基静载荷测试系统。其测试系统连接示意图见图1。4技术要求
4.1基本参数
4.1.1检测范围
4.1.1.1位移检测通道：0mm~50mm；4.1.1.2荷载检测通道：
a）压力：0MPa~60MPa；
b）力：0kN~50kN.0kN~100kN0kN~200kN.0kN_300kN.0kN~400kN0kN~500kN。4.1.2分辨力
4.1.2.1位移检测通道：0.01mm；55
JT/T5742004
静载仪
总线几51
中继器
控载口
传感器，
单向阀
位稳传感器

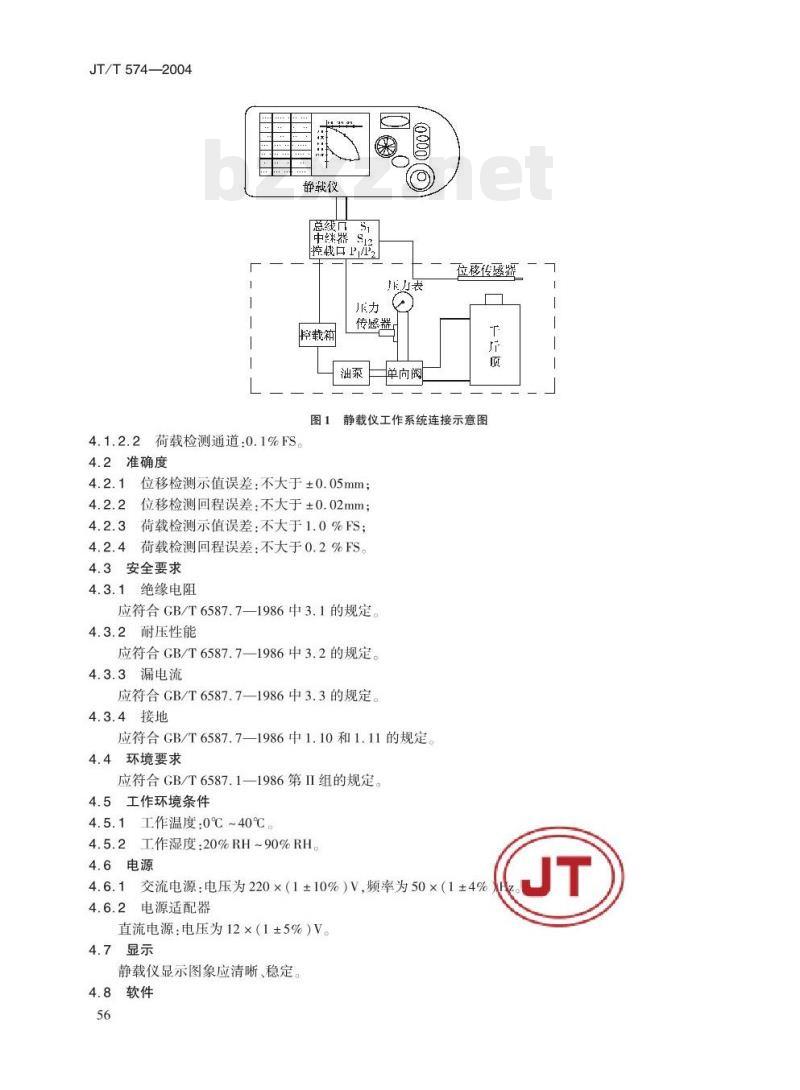

图1静载仪工作系统连接示意图
4.1.2.2荷载检测通道：0.1%FS。4.2准确度
4.2.1位移检测示值误差：不大于±0.05mm；4.2.2位移检测回程误差：不大于±0.02mm；4.2.3荷载检测示值误差：不大于1.0%FS；4.2.4荷载检测回程误差：不大于0.2%FS。4.3安全要求
4.3.1绝缘电阻
应符合GB/T6587.7—1986中3.1的规定。4.3.2耐压性能
应符合GB/T6587.7—1986中3.2的规定。4.3.3漏电流
应符合GB/T6587.7—1986中3.3的规定。4.3.4接地
应符合GB/T6587.7—1986中1.10和1.11的规定4.4环境要求
应符合GB/T6587.1—1986第IⅡI组的规定4.5工作环境条件
4.5.1工作温度：0℃~40℃
4.5.2工作湿度：20%RH~90%RH，4.6电源
4.6.1交流电源：电压为220×（1±10%）V，频率为50×（1±4%4.6.2电源适配器
直流电源：电压为12×（1±5%）V。4.7显示
静载仪显示图象应清晰、稳定。4.8软件
仪器所使用的软件应正确可靠。4.9整机要求
JT/T574—2004
静载仪外壳应无裂纹，紧固部件无松动。各按键旋动自如，文字、标志清晰。静载仪的电气、机械结构应符合SJ946—83中3.4的规定。5试验方法
5.1试验要求
5.1.1试验仪器设备包括：
a）百分表检定仪：示值误差不大于0.01mm，回程误差不大于0.005mm；标准力机：示值误差不大于0.2%，回程误差不大于0.05%。b）
环境条件专用测试设备。
试验环境条件如下：
温度：20℃±5℃；
湿度：不大于75%RH；
交流电源：电压为220×（1±10%）V，频率为50×（1±4%）Hz；c
静载仪工作时，周围应无强烈的电磁场，无强烈的机械振动。d
5.2试验程序
5.2.1位移通道检测
5.2.1.1按静载仪的操作要求连接待测位移传感器，并设置静载仪对应的参数，在测试前，应让待测位移传感器通电工作至少30min。5.2.1.2将待测位移传感器装夹在百分表检定仪上，应保证位移传感器的中心线与百分表检定仪的中心线平行，调整装夹位置，使位移传感器的示值尽量靠近零点5.2.1.3将位移传感器清零，记录初始示值，在0mm~50mm范围内控制百分表检定仪按5mm间隔移动，每个位移间隔应等待百分表检定仪和静载仪示值稳定后，再分别记录百分表检定仪和位移传感器的示值。
5.2.1.4当百分表检定仪移动到50mm后，控制百分表检定仪按5mm间隔反向移动到0mm，每个位移间隔应等待百分表检定仪和静载仪示值稳定后，再分别记录百分表检定仪和位移传感器的示值5.2.1.5位移传感器的示值误差按公式（1)计算：AS =I S, - S, I ..
式中：△.S—在指定位移下位移传感器的示值误差，单位为毫米（mm）；S,一位移传感器的示值，单位为毫米（mm）；S，百分表检定仪的示值，单位为毫米（mm）。取A.S中的最大值为该位移传感器的示值误差，应符合4.2.1的规定。5.2.1.6位移传感器的回程误差按公式(2)计算：AS\=IS.\-S,\I
式中：A.S一在指定位移下位移传感器的回程误差，单位为毫米（mS，—正行程时位移传感器的示值，单位为毫米（mm）；S,一同一位移处回程时位移传感器的示值，单位为毫米（JT
取A.S中的最大值为该位移传感器的回程误差，应符合4.2.2的规5.2.1.7如果有多个位移传感器，应对每个位移传感器进行测试。5.2.2荷载通道检测
5.2.2.1按静载仪的操作要求连接待测荷载传感器，并设置静载仪对应的参数。..(1)
5.2.2.2将待测荷载传感器安装在标准力机上，按额定荷载给荷载传感器加压，维持至少1min后卸57
JT/T574—2004
压到零然后进行正式试验
5.2.2.3试验应按等量分级进行分级数不应小于5。试验从零压力开始逐级加压每级至少维持1min后再分别记录荷载传感器和标准力机的示值。5.2.2.4加压到额定荷载后，再按加压时的分级逐级减压到零压力，每级至少维持1min后再分别记录荷载传感器和标准力机的示值。5.2.2.5荷载传感器的示值误差按公式（3）计算：=P-P2
式中：—第i检测点荷载传感器的示值误差；P.—第i检测点荷载传感器的示值；P2i———第i检测点标准力机的示值；取8，中的最大值为荷载传感器的示值误差。应符合4.2.3的规定。5.2.2.6荷载传感器的回程误差按公式（4)计算：8\= P -P2
式中：-—第i检测点荷载传感器的回程误差；P.—第i检测点正行程时荷载传感器的示值；P2—第i检测点回程时荷载传感器的示值：取8中的最大值为荷载传感器的回程误差。应符合4.2.4的规定。5.2.2.7如果有多个荷载传感器，应对每个荷载传感器进行测试。5.2.3基本安全试验
按照GB/T6587.7-1986第II类的要求进行。5.2.4环境性能试验
5.2.4.1温度试验
按照GB/T6587.2—1986第II组的要求进行。5.2.4.2湿度试验
按照GB/T6587.3—1986第IⅡI组的要求进行。5.2.4.3振动试验
按照GB/T6587.4—1986第I组的要求进行。5.2.4.4冲击试验
按照GB/T6587.5—1986第I组的要求进行。5.2.4.5运输试验
按照CB/T6587.6—1986第I组的要求进行。5.2.4.6电源频率与电压试验
按照CB/T6587.8—1986第I组的要求进行，5.2.4.7盐雾试验
按GB/T9359—2001中第9章的要求进行。5.2.4.8贮存温度和贮存湿度试验按照GB/T6587.1—1986第I组的要求进行。5.2.5整机检测
目测法，其结果应符合4.7和4.9的规定。6检验规则
6.1出厂检验
6.1.1检验项目
出厂检验项目见表1。
6.1.2样本抽取
批量生产或连续生产的产品，出厂前进行全数检验。6.1.3合格判定
检验中，出现任一项不合格时，则判为不合格品。6.1.4结果的处理
对于不合格品可进行返修，返修后重新进行检验。6.2型式检验
有下列情况之一时，应进行型式检验。a)
新研制的产品；
当设计、工艺、材料等方面有重大变更时：停止生产满一年的产品再次生产时；国家质量监督机构提出进行型式检验的要求时。d)
检验项目
检验项目见表1。
表1检验项目
检验项目
位移检测
荷载检测
安全性能
环境性能
整机检测
技术要求
4.2.1,4.2.2
4.2.3,4.2.4
注：“+”表示应进行的检验项目，“_”表示不检验的项目6.2.3样本抽取
试验方法
型式检验应从定型前指定产品中随机抽取两台样机进行6.2.4合格判定
表1中规定的各项试验均合格，则判定型式检验合格。7标志、包装、运输和贮存
7.1标志
出厂检验
静载仪应在其显著部位标明其型号、名称、生产厂家、出厂编号及日期等7.1.1
仪器外包装箱的标志应清楚，内容包括：仪器型号、名称、商标、质量等级等标志；制造厂名；
箱体尺寸（mm）：长×宽×高：箱体毛重（kg）；
到站（港）及收货单位；
发站（港)及发货单位；
标有“精密仪器”“严禁碰撞和防潮防雨”等标志。JT
包装储运图和收发货标志按照CB/T191和CB/T6388的有关规定正确选用JT/T574—2004
型式检验
JT/T5742004
静载仪的包装按GB/T15464的有关规定执行。7.3运输
静载仪经过运输包装后，可用常规的交通工具运输，但应避免雨雪淋溅和剧烈的机械碰撞7.4贮存
包装好的声波仪应能适应下列贮存环境条件：a）贮存环境温度：-40℃～+60℃；b）贮存环境相对湿度：不大于90%（40℃）静载仪应在通常的自然环境条件下贮存，应避免酸、碱等气体的腐蚀及强烈的机械振动和冲击JT
