【JT交通运输标准】 气升式吸泥器作业要求

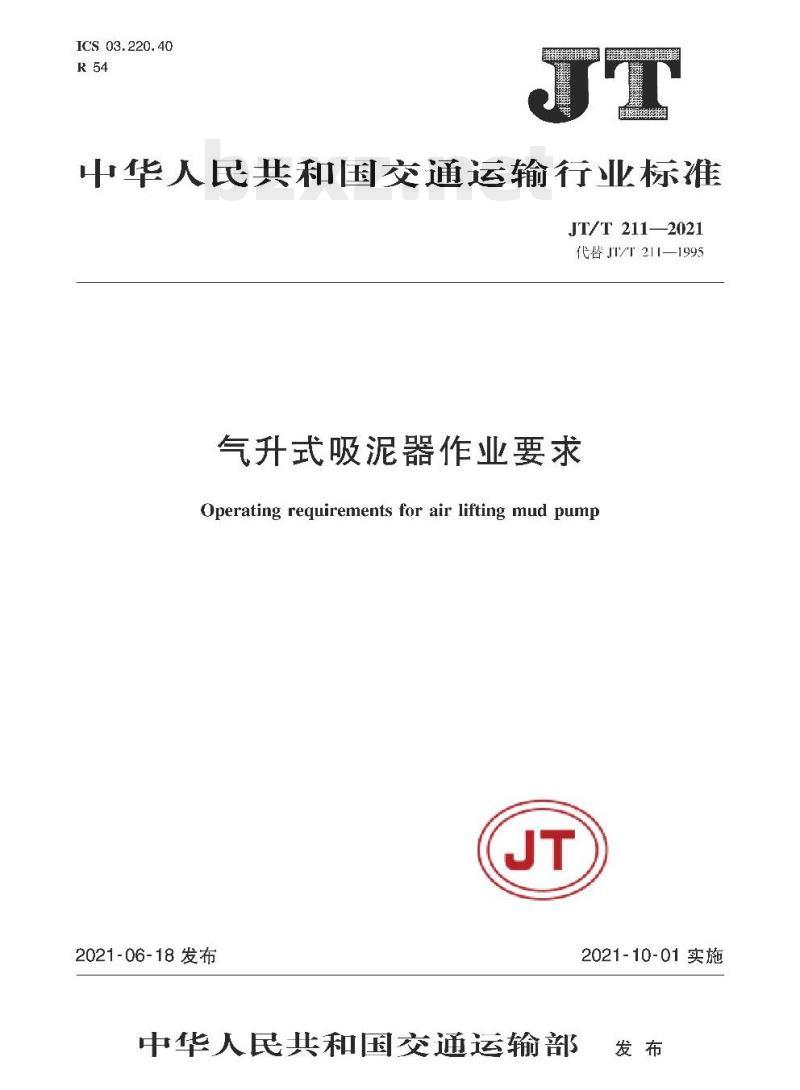

ICS 03.220.40
山华人民共和国交通运输行业标准JT/T211-—2021
代替J/T211—1995
气升式吸泥器作业要求
Operating requirements for air lifting mud pumpJT
2021-06-18发布
中华人民共和国交通运输部
2021-10-01实施

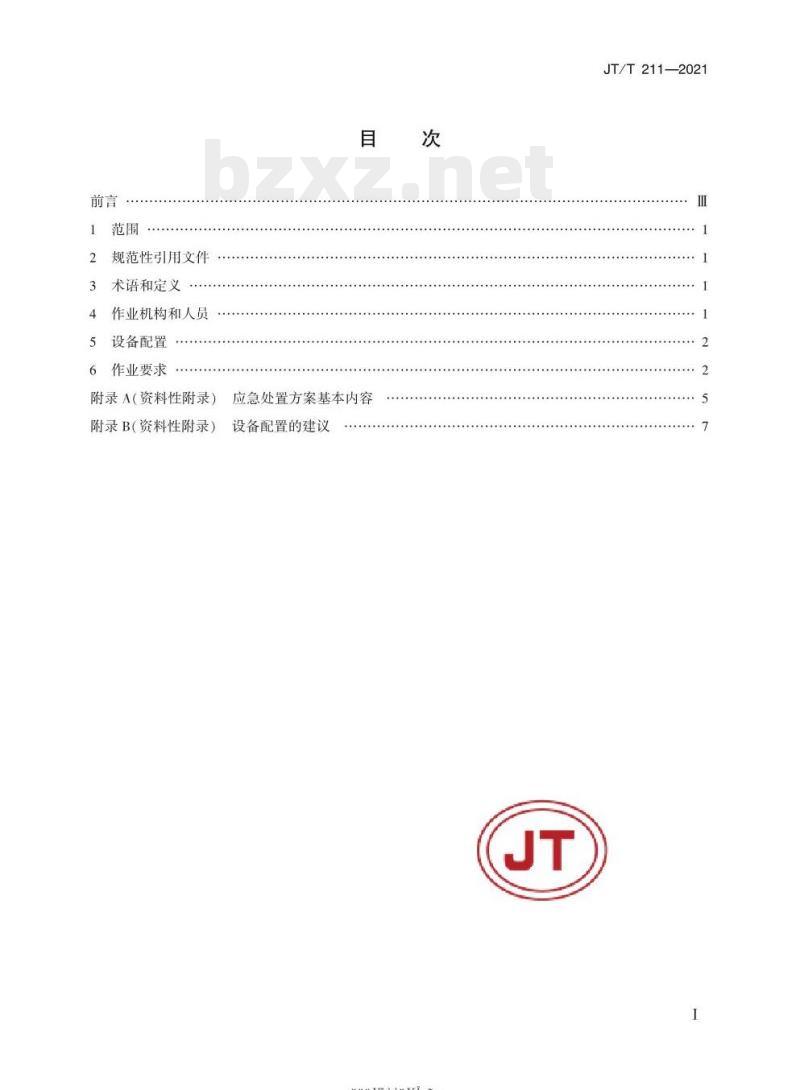

规范性引用文件
术语和定义
作业机构和人员
设备配置
作业要求
附录A（资料性附录）
附录B（资料性附录）
应急处置方案基本内容
设备配置的建议
rKaeerKAca-
JT/T211—2021

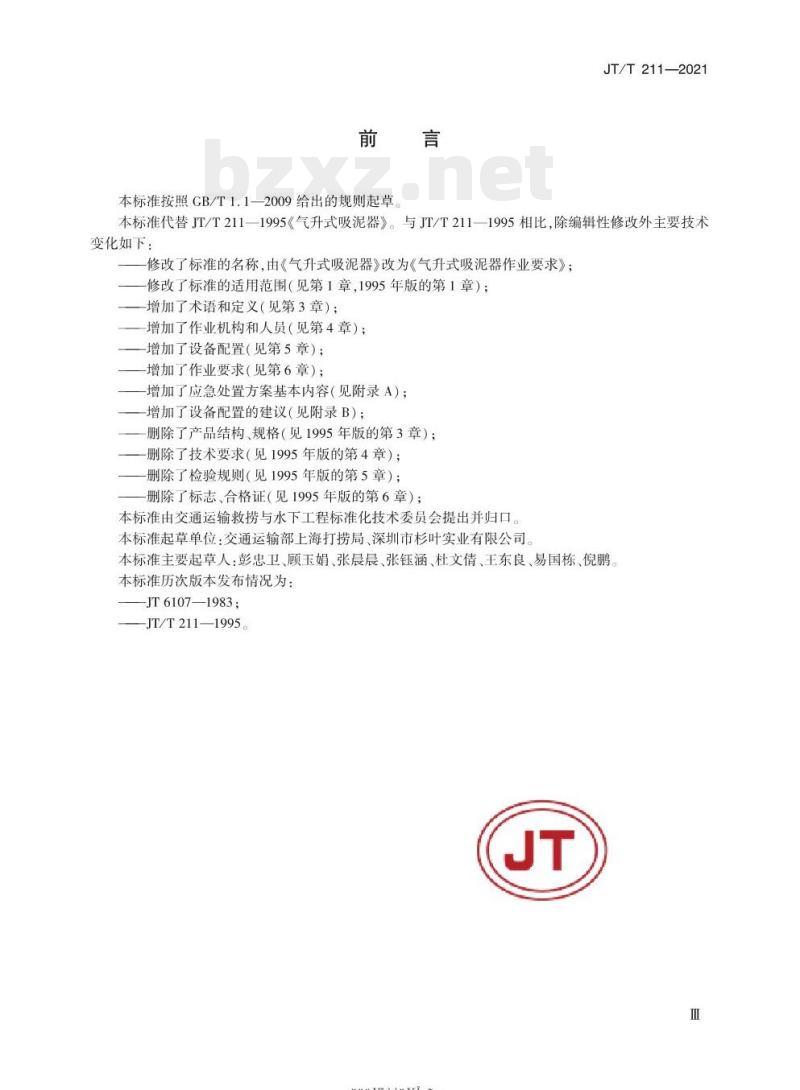

本标准按照CB/T1.1—2009给出的规则起草。JT/T211—2021
本标准代替JT/T211—1995《气升式吸泥器》。与JT/T211—1995相比，除编辑性修改外主要技术变化如下：
修改了标准的名称，由《气升式吸泥器》改为《气升式吸泥器作业要求》；修改了标准的适用范围（见第1章，1995年版的第1章）；增加了术语和定义（见第3章）；增加了作业机构和人员（见第4章）；-增加了设备配置（见第5章）；增加了作业要求（见第6章）；
-增加了应急处置方案基本内容（见附录A）；增加了设备配置的建议（见附录B）；删除了产品结构、规格（见1995年版的第3章）；删除了技术要求（见1995年版的第4章）；删除了检验规则（见1995年版的第5章）；删除了标志、合格证（见1995年版的第6章）；本标准由交通运输救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：交通运输部上海打捞局、深圳市杉叶实业有限公司。本标准主要起草人：彭忠卫、顾玉娟、张晨晨、张钰涵、杜文倩、王东良、易国栋、倪鹏。本标准历次版本发布情况为：
JT6107—1983;
-JT/T211—1995。
-rKaeerKAca-

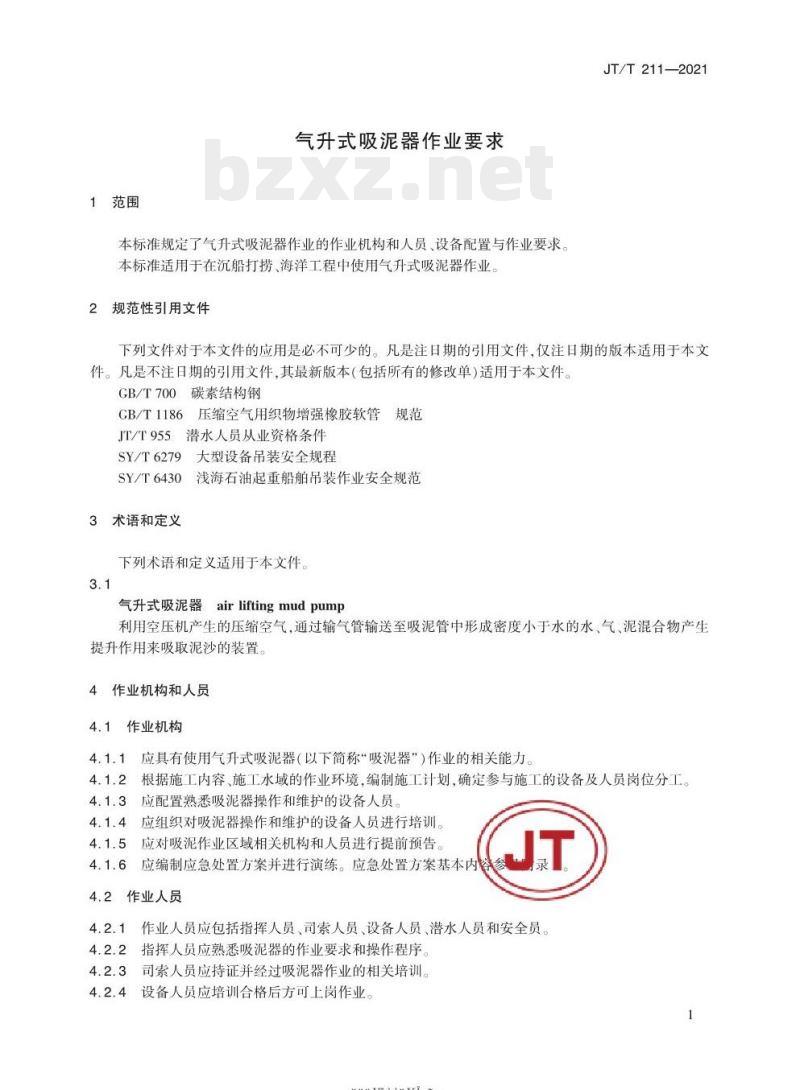

1范围
气升式吸泥器作业要求
本标准规定了气升式吸泥器作业的作业机构和人员、设备配置与作业要求本标准适用于在沉船打捞、海洋工程中使用气升式吸泥器作业。2规范性引用文件
JT/T211—2021
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T700碳素结构钢免费标准下载网bzxz
GB/T1186压缩空气用织物增强橡胶软管规范JT/T955潜水人员从业资格条件
SY/T6279大型设备吊装安全规程SY/T6430浅海石油起重船舶吊装作业安全规范3术语和定义
下列术语和定义适用于本文件。3.1
airliftingmudpump
气升式吸泥器
利用空压机产生的压缩空气，通过输气管输送至吸泥管中形成密度小于水的水、气、泥混合物产生提升作用来吸取泥沙的装置。
4作业机构和人员
作业机构
应具有使用气升式吸泥器（以下简称“吸泥器”）作业的相关能力4.1.2
根据施工内容、施工水域的作业环境，编制施工计划，确定参与施工的设备及人员岗位分工。4.1.3
应配置熟悉吸泥器操作和维护的设备人员应组织对吸泥器操作和维护的设备人员进行培训。应对吸泥作业区域相关机构和人员进行提前预告。应编制应急处置方案并进行演练。应急处置方案基本内容4.2
作业人员
作业人员应包括指挥人员、司索人员、设备人员、潜水人员和安全员4.2.1
4.2.2指挥人员应熟悉吸泥器的作业要求和操作程序。司索人员应持证并经过吸泥器作业的相关培训。4.2.3
4.2.4设备人员应培训合格后方可上岗作业。1
-KaeerKAca-
JT/T211—2021

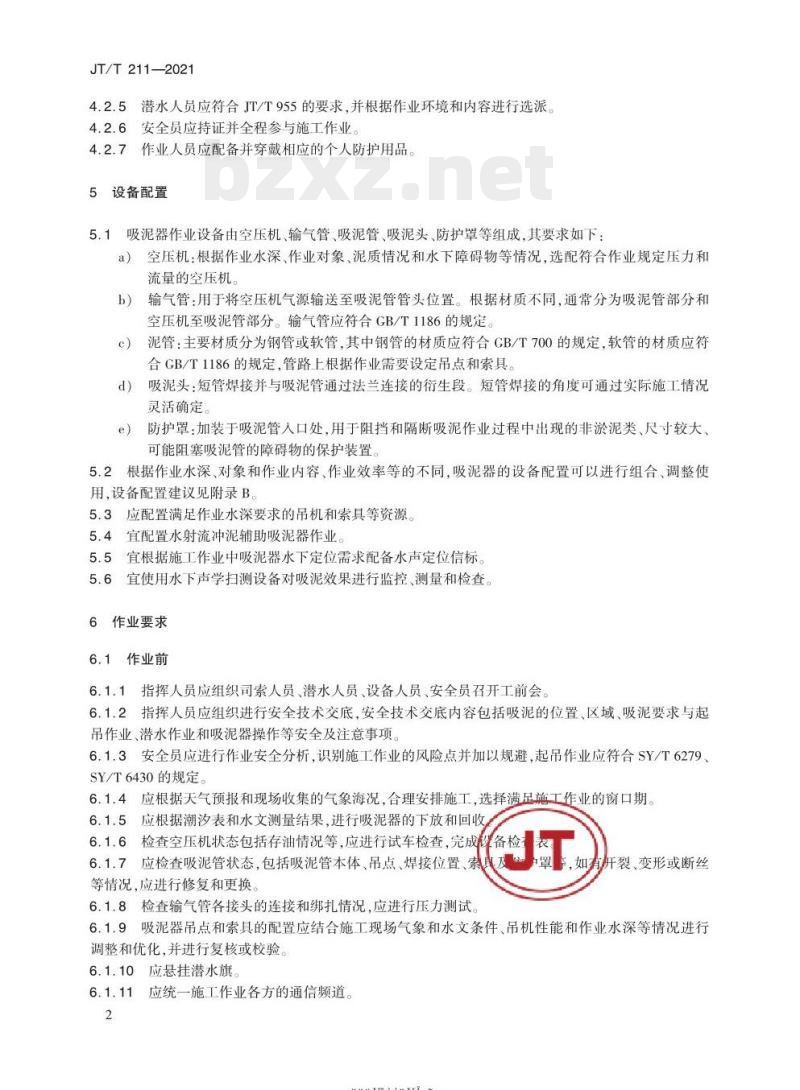

4.2.5潜水人员应符合JT/T955的要求，并根据作业环境和内容进行选派4.2.6安全员应持证并全程参与施工作业。4.2.7
作业人员应配备并穿戴相应的个人防护用品5设备配置
5.1吸泥器作业设备由空压机、输气管、吸泥管、吸泥头、防护罩等组成，其要求如下：a）空压机：根据作业水深、作业对象、泥质情况和水下障碍物等情况，选配符合作业规定压力和流量的空压机。
输气管：用于将空压机气源输送至吸泥管管头位置。根据材质不同，通常分为吸泥管部分和b)
空压机至吸泥管部分。输气管应符合GB/T1186的规定c
泥管：主要材质分为钢管或软管，其中钢管的材质应符合GB/T700的规定，软管的材质应符合GB/T1186的规定，管路上根据作业需要设定吊点和索具。吸泥头：短管焊接并与吸泥管通过法兰连接的衍生段。短管焊接的角度可通过实际施工情况d)
灵活确定。
防护罩：加装于吸泥管入口处，用于阻挡和隔断吸泥作业过程中出现的非淤泥类、尺寸较大、e
可能阻塞吸泥管的障碍物的保护装置。5.2根据作业水深、对象和作业内容、作业效率等的不同，吸泥器的设备配置可以进行组合、调整使用，设备配置建议见附录B。
5.3应配置满足作业水深要求的吊机和索具等资源5.4宜配置水射流冲泥辅助吸泥器作业、5.5宜根据施工作业中吸泥器水下定位需求配备水声定位信标。5.6宜使用水下声学扫测设备对吸泥效果进行监控、测量和检查6作业要求
6.1作业前
6.1.1指挥人员应组织司索人员、潜水人员、设备人员、安全员召开工前会，6.1.2指挥人员应组织进行安全技术交底，安全技术交底内容包括吸泥的位置、区域、吸泥要求与起吊作业、潜水作业和吸泥器操作等安全及注意事项。6.1.3安全员应进行作业安全分析，识别施工作业的风险点并加以规避，起吊作业应符合SY/T6279、SY/T6430的规定
6.1.4应根据天气预报和现场收集的气象海况，合理安排施工，选择满足施工作业的窗口期。6.1.5应根据潮汐表和水文测量结果，进行吸泥器的下放和回收 T
6.1.7应检查吸泥管状态，包括吸泥管本体、吊点、焊接位置、索等情况，应进行修复和更换
6.1.8检查输气管各接头的连接和绑扎情况，应进行压力测试。6.1.9
有开裂、变形或断丝
吸泥器吊点和索具的配置应结合施工现场气象和水文条件、吊机性能和作业水深等情况进行调整和优化，并进行复核或校验6.1.10应悬挂潜水旗
6.1.11应统一施工作业各方的通信频道2
-nKaeerKAca-
6.2作业中
6.2.1应选择在气象、海况和水流条件合适的情况下，吊放吸泥器6.2.2作业人员之间应保持通信畅通。6.2.3吸泥器起吊和下水范围应设置隔离区域JT/T211—2021
6.2.4司索人员连接吊索、挂钩。慢速起吊钩，使吊索全部张紧，但吸泥管不离底。索具应无缠绕、无错位。
慢速起吊钩，使吸泥管离底，拉紧稳索，吊钩、吸泥管应相对稳定。6.2.5
6.2.6慢速旋转吊机至吸泥器入水区域，旋转过程中吊钩应将吸泥器起吊至旋转路径中结构物顶部高度以上
6.2.7在吊机旋转过程中，司索人员应通过稳索控制吸泥器，保持吸泥管不发生旋转和偏荡，并整理和输送输气管，使其不发生断裂。6.2.8吸泥管旋转至人水区域后，通过旋转吊机、调整跨距和下放吊钩，将吸泥管端部与导向定位钢丝连接
6.2.9通过导向定位钢丝的引导，缓慢地下放吸泥管，通过水声信标监控吸泥管下放的深度和位置结合水声信标的监控结果将吸泥管下放触底，通过吊机吨位的显示，判断是否着地。6.2.10
吸泥管着地后，应开展潜水作业进行确认和精确定位。完成后，潜水人员离开至安全位置。6.2.11
由指挥人员通知设备人员开启空压机气源。6.2.13空压机气源应采取阶段性的方式，逐步打开，宜采取30%设计压力、50%设计压力和100%设计压力三个步骤完成。
观察吸泥作业情况及空压机工作状态，检查输气管接头等。6.2.15
应安排司索、设备等岗位人员观察和值班6.2.16
根据吸泥作业的要求，应随时观察吸泥作业的效果和进展，通过吸泥管排出状态、吊机吨位和水下声学扫测装置的监测结果来调整吸泥管的位置。6.2.17
设备人员应时刻监控空压机的运行情况，观察和记录空压机气源压力、存油等情况根据潮汐和水位的变化，进行观察和监控并调整值班人员应监控吸泥作业进展和动态，如有异常情况应立即通知指挥人员如需潜水作业检查吸泥情况和排查设备故障时，应遵循以下作业原则：关闭空压机气源，设备人员留守设备旁；输气管与空压机接头处悬挂明显的警示牌，防止误操作；b）
潜水过程中，指挥人员与潜水人员共同监听潜水电话，了解作业情况；d）
潜水作业完成后，潜水人员离开至安全位置或出水；指挥人员对吸泥管位置、高度等进行调整；e)
调整完成后，通过潜水作业检查调整效果；确认潜水作业完成后，继续吸泥作业；g）
对吸泥作业过程进行记录。
如需潜水人员水下操作吸泥器作业时，除遵守6.2.20要求操作：
的规定外，还应按以下
自上而下地分层吸除，保持边坡稳定并随时注意防止塌方；若在沉船舱内除泥，先对舱内周围情况进行探查，如发现有可能坠落的物体，将其拆除后方可b）
进行；
若进入狭小舱口或破口内进行除泥作业，避免吸泥管与潜水人员的脐带缠绕和挤压；c）
如需两名潜水人员同时进行冲泥作业，保持安全距离，避免互相影响和干扰，d)
-niKaeerkca
JT/T211—2021
3作业后
在吸泥作业达到预期要求后，可结束吸泥作业。吸泥器回收应遵循下列步骤：
指挥，司索、设备等相关人员到位，并做好回收相关准备工作：回收作业前，由指挥人员通知设备人员关闭空压机气源并悬挂警示牌；通过吊机将吸泥管缓慢提升至完全出水，其间观察索具和吸泥管状态；旋转吊机，将吸泥管放置手适当位置后解脱导向定位钢丝：利用吊机、稳索或辅助设备，将吸泥管旋转下放至存放区域，下放过程中随时观察吸泥头位置及状态。
当气象、水文和海况条件等变化超过允许作业的限制条件或吸泥管发生故障且水下无法排除时，应立即回收吸泥器，回收步骤应符合6.3.2的规定。6.3.4回收完成后解脱、整理吊钩和索具,并应进行检查和维护。5输气管应进行淡水冲洗、干燥、拆分和捆扎后人库。接头应采取涂抹牛油并包裹进行保护，防6.3.5
止因生锈和变形影响接头的密封性和下次使用。6.3.6
吸泥管与吸泥头的对接法兰应加装盲板保护。输气管的端头应采用木塞等防止杂物堵塞。6.3.7
吸泥管本体及输气管等应采取帆布遮盖进行保护。6.3.8
3经现场指挥人员确认，吸泥作业结束。JT
-rKaeerKAca-
作业安全风险分析
附录A
（资料性附录）
应急处置方案基本内容
吸泥作业过程中以下环节可能发生伤害事故：吸泥器的组装；
吸泥器的下放；
吸泥器的回收；
潜水作业。
吸泥作业过程中可能发生的伤害事故类型：起重伤害事故；
潜水作业事故
评估作业存在的风险，采取必要的措施。A.2机构
JT/T211—2021
施工作业现场成立应急处置机构（图A.1）以应对在施工作业过程中可能发生的各类事故A.2.1
应急总指挥
庞急通信甄
险救援纫
医护急救卿
图A.1应急处置机构图
A.2.2应急处置机构的岗位及其职责如下：a)
应急总指挥：伤害发生后负责指挥各应急小组开展现场事故经过及应急救援开展情况；b)
应急通信组：在应急总指挥的指令下进行对外联络支援抢险救援组：根据现场环境及时有效地展开现场各项救援c
处置工作，商租关部门、单位报告息救爱通
d）医疗急救组：及时赶赴现场，根据伤员受伤程度进行急救处理，并请求医疗急救支援A.3流程
伤害事故发生时，指挥人员或目击者立即停止作业，关闭施工设备，向应急总指挥报告。A.3.1
A.3.2应急总指挥接到报告后立即前往事故现场并启动应急处置方案5
-rKaeerKAca-
JT/T211—2021
应急处置各小组立即按照职责实施以下应急处置：向相关部门、单位报告事故经过及应急开展情况；开展对外联络建立应急处置通信网；开展切实有效的应急处置和急救处理；必要时请求外部支援
A.4措施
针对吸泥作业过程中可能产生的起重及潜水作业伤害事故，制定针对性的应急处置措施JT
-nrKaeerkAca-
附录B
（资料性附录）
设备配置的建议
JT/T2112021
根据作业水深、对象和作业内容、作业效率等的不同，吸泥器的设备配置建议见表B.1。表B.1
吸泥管直径
输气管直径
(mm）
10 ~25
25 ~40
80~100
设备配置建议
空压机流量
(m/min）
10.0~15.0
30.0~40.0
-iirkaeerkAca
吸泥量理论值
