【CB船舶标准】 碳弧气刨使用技术条件

中华人民共和国第六机械工业部部指导性技术文件

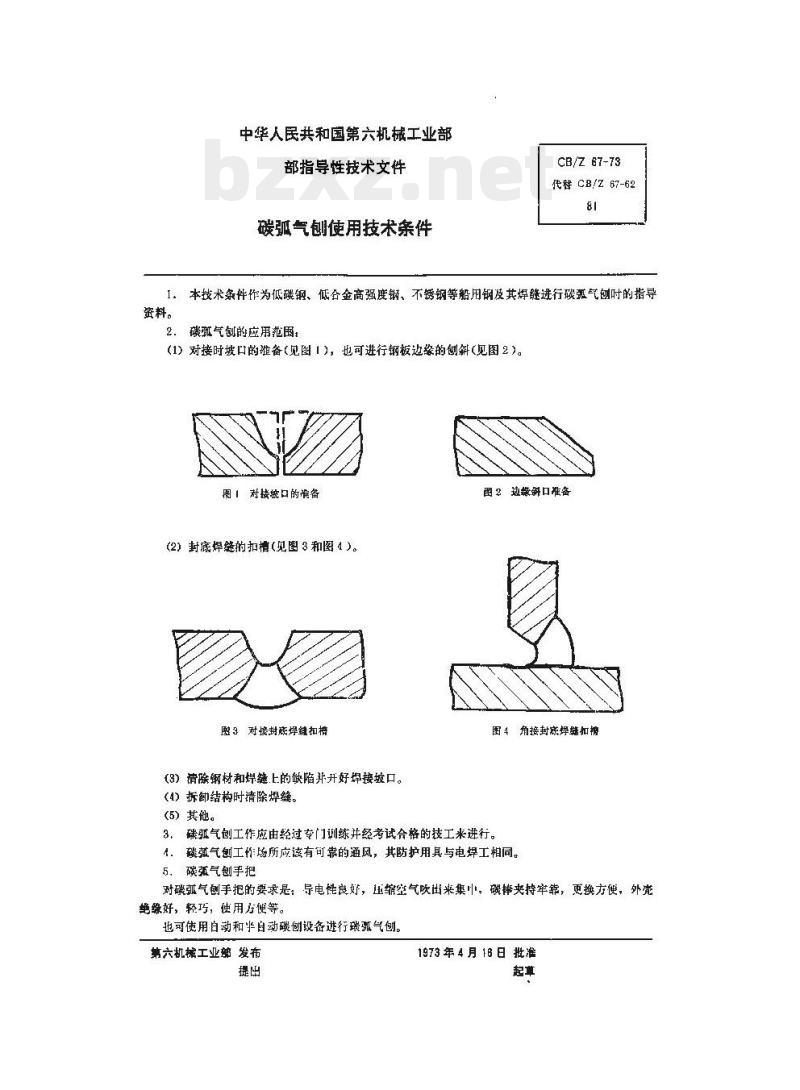

碳弧气刨使用技术条件
CB/Z 67-73
代替CB/Z67-62
1．本技术条件作为低碳钢、低合金高强度、不锈钢等船用钢及其焊缝进行碳泵气刨时的指导资料。
2.碳班气创的应用范围：
(1）对接时坡口的谁备（见图1)，也可进行钢板边象的刨斜（见图2）。图1对接被口的谁备
(2) 封底焊缝的扣槽(见图 3 和图 4 )。图3对接封底焊缝扣
(3）清除钢材和焊缝上的缺陷开好埠接坡口。(4）拆卸结构时清除焊缝。
(5）其他。
图2边蒙斜口准备
图4角接封底焊继扣棉
碳班气创工作应由经过专门训练并经考试合格的技工来进行。3
4．碳孤气刨工作场所应该有可靠的通风，其防护用具与电焊工相同。5、碳菊气刨手把bzxz.net
对碳气刨手把的要求是：导电良好，压缩空气吹出来集中，碳棒夹持牢靠，更换方便，外壳绝黎好，轻巧，便用存便等。
也可使用自动和半自动碳创设备进行碳孤气创。第六机械工业部发布
1973 年 4 月 18 日 批准
兆4页第2页
CB/Z 67-73

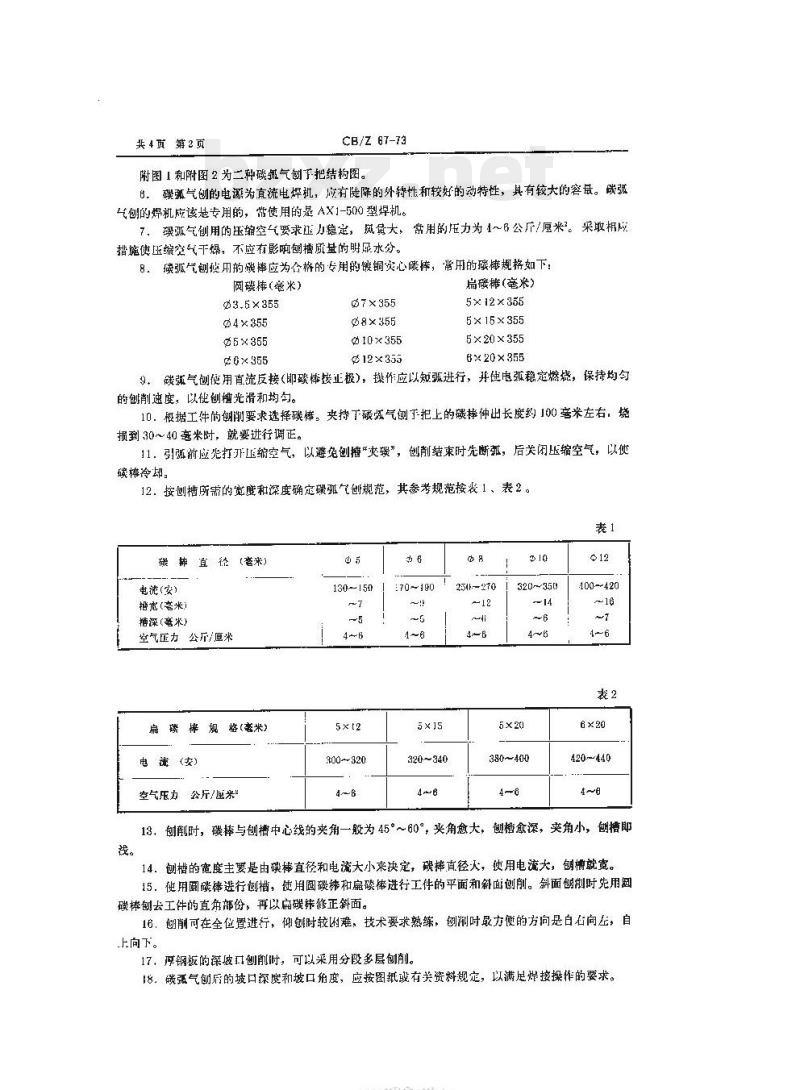

附图1和附图2为二种碳气刨于把结构图。6。碳离气创的电源为直流电焊机，应有健降的外转性和较好的动特性，具有较大的容量。嵌弧气刨的焊机应该是专用的，带使用的是AX1-500型焊机。7.碳弧气创用的压缩空气要求压力稳定，风最大，常用的压力为1～6公斤/压来。采取相应措施使压缩空气干燥，不应有影响刨槽质量的明尿水分。8.碳弧气刨用的碳棒应为合格的专用的镀铜突心摔，常用的碳棒规格如下：网碳棒(螂米）
@3.5×355
@4×355
@5×355
@7×355
@8x355
10×355
扁碳梯(毫米)
5×12×355
5×15×355
5×20×355
26×355
6×20×355
爸12×355
9、碳弧气刨使用直流反接（即碳棒按止极），操作应以短弧进行，并使电孤稳定燃烧，保持均匀的创削速度，以使刨檀光滑和均勾。10．根据工件的刨削要求选择碳棒。夹持下碳渠气刨于把上的碳梯伸出长魔约100毫米左右，烧损到30～40毫米时，就要进行调正。11．引弧前应先打开压缩空气，以避免创播“丧碳”，创削结束时先断氛，后关压缩空气，以使碳棒冷却。
12．按创槽所需的宽度和深度确定骤弧气创规范，其参考规范按表1、表2。表1
碳直（磨）
电滤(安)
宽(毫米)
深(喜米)
空气压力公/厘米
扁璞棒规格（毫米）
电流 (安)
空气压力公斤/厘米”
130-150
300~320
170-190
320-340
320~35t
5×201
380~400
4100-420
6 ×20
420-440
13，创削时，碳棒与创槽中心线的夹角一般为45°～60°，夹角愈大，刨槽愈深，夹角小，刨槽即我。
14.刨槽的宽度主要是由碳梯直径和电流大小来决定，碳梯直径大，使用电流大，刨槽就宽。15.使用圆碳棒进行创槽，使用圆碳梯和扁碳棒进行工件的平面和斜面创削。斜面刨削时先用圆碳棒刨去工件的直角部份，再以扁碳抹修正斜面。16，翻前可在全位置进行，仰刨创时较困难，技术要求熟练，刨削时最力便的方向是白右向左，自上向下。
17，厚钢板的深坡口刨前时，可以来用分段多层刨削。18．碳弧气刨后的坡日深度和坡口角度，应按图纸或有关资料规定，以满足煤接操作的要求。FTYKAONIKAca-
CB/Z 67-73

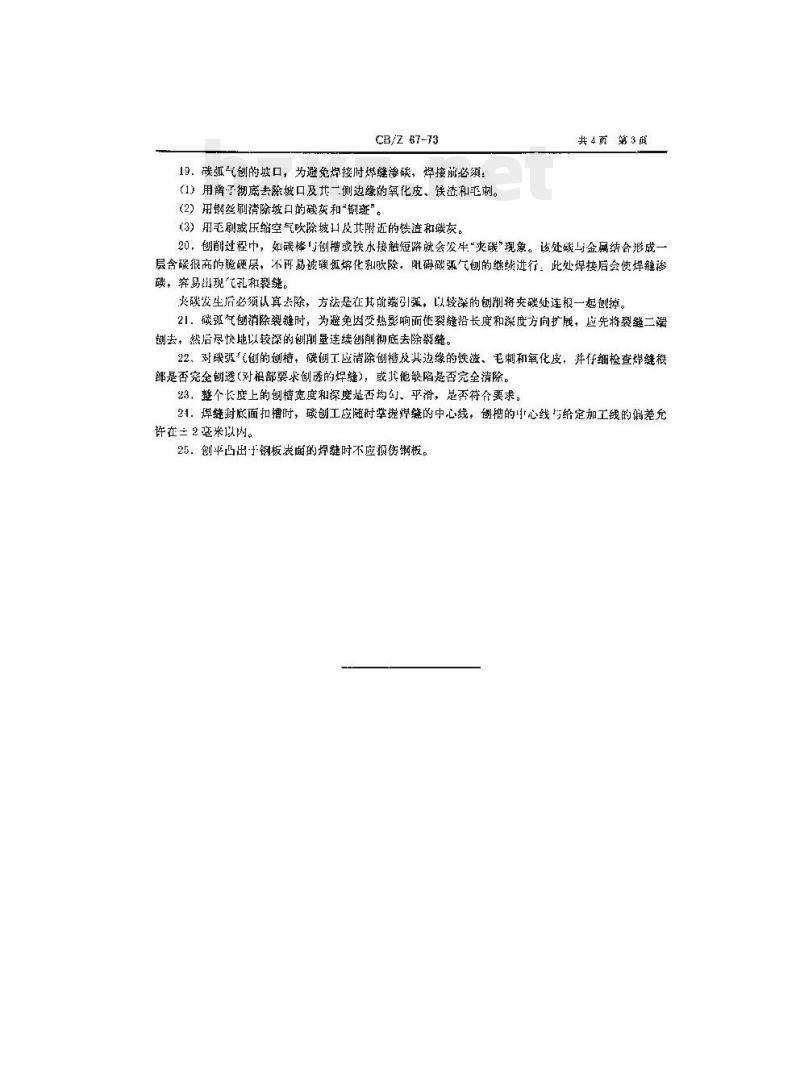

19.碳弧气创的玻口，为避免焊接时煤缝渗碳，焊接前必须：(1）用背子彻底去除坡口及其一侧边缘的氧化皮、铁潘和毛刺。（2）用钢丝刷清除坡口的碳灰和铜斑”（3）用毛刷或压缩空气吹除坡H及其附近的渣和碳灰。共4页第3成
20，刨削过程中，如碳棒了创槽或铁水接触短路就会发牛“夹碳\现象。该处嵌与金屑结合形成层含碳很商的脆硬层，不再易被碳瓶熔化别吹除，阻碍碳弧气创的继续进行，此处埠接后会使焊缝渗碳，奔易出现孔和裂缝。
火碳发生后必须认真去除，方法是在其前端引弧，以较深的刨别将夹戳处连根一起刨创掉21．碳气刨消除裂缝时，为避免因受热影响而使裂缝沿长度和深度方向扩展，应先将裂縫二端创去，然后尽快地以较深的创量连续创削彻底去除裂缝。22、对嵌弧气创的刨，碳创工.应清除创樽及其边缘的铁渣、毛刺和氧化皮，洋任细检查焊缝根部是否完金刨透（对根部要求创透的捍缝），或其他缺陷是否完全清除。23，整个长度上的创樽宽度和深度是否均幻、平滑，是否符合要求，21．焊缝封底面扣槽时，碳刨工应随时掌握焊继的中心线，创槽的中心线与给定加工线的偏差允许在主2毫米以内。
25．刨平凸出于钢板表面的焊缝时不应损伤板。共4页第4页

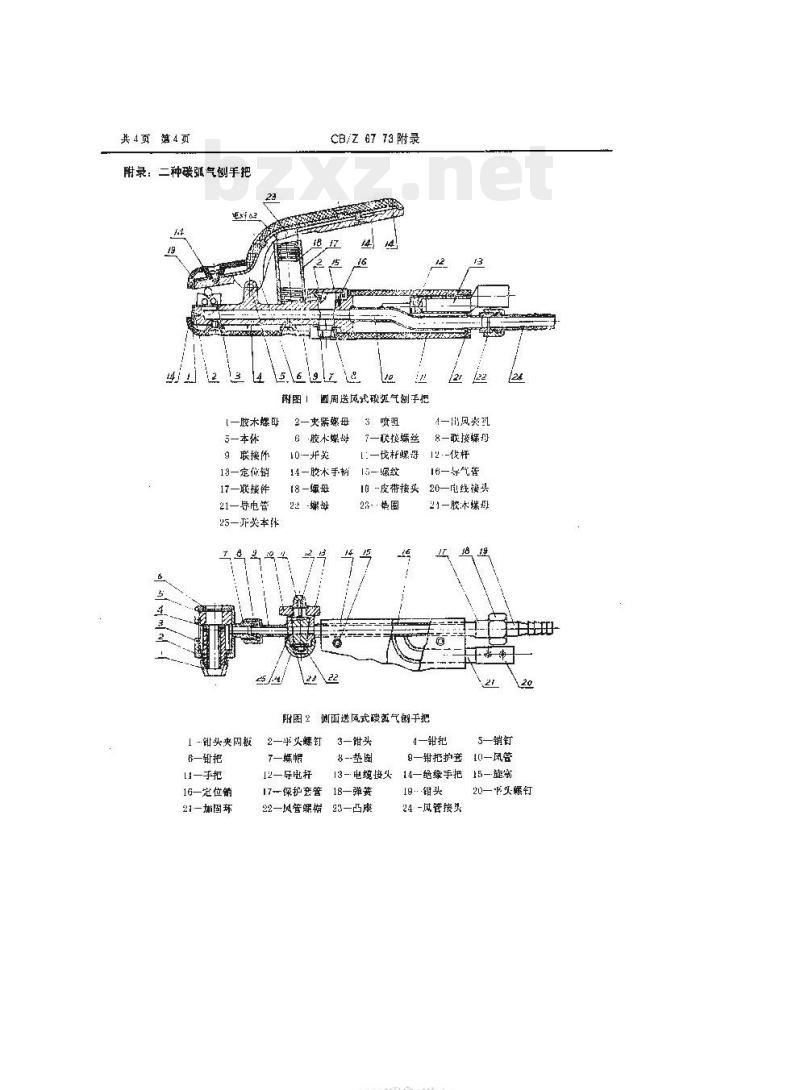

附录：二种碳弧气刨手把
