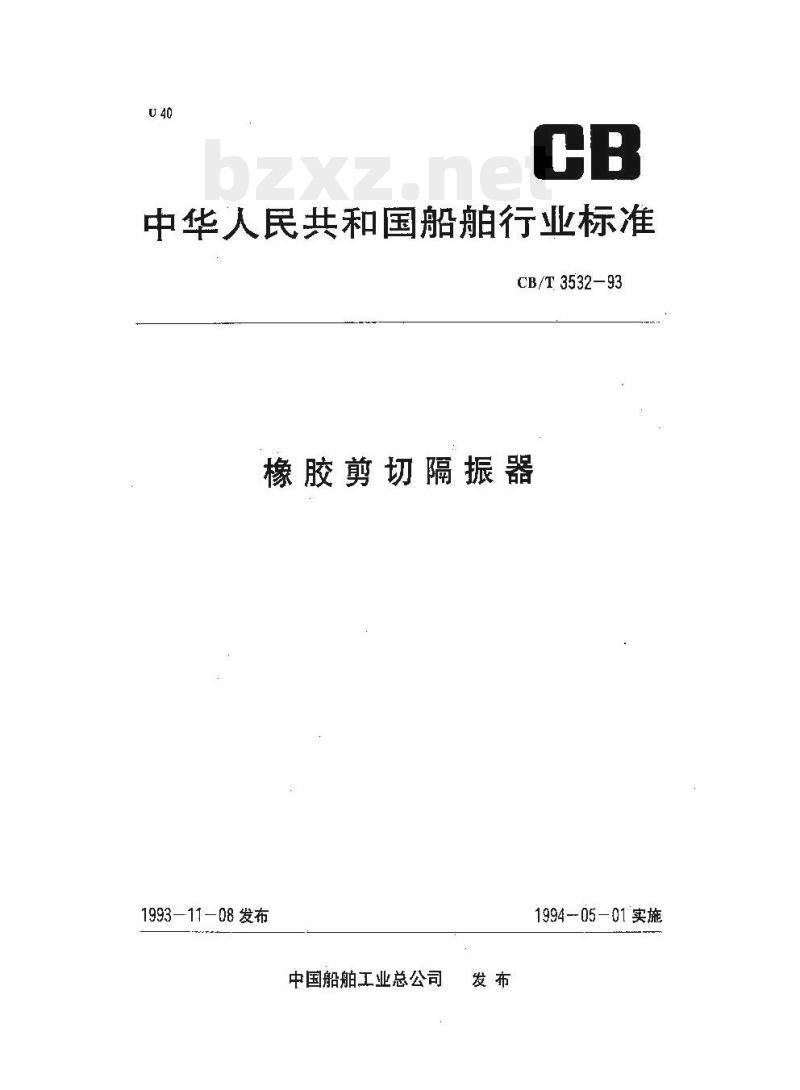

【CB船舶标准】 橡胶剪切隔振器

中华人民共和国船舶行业标准
CB/T 3532-93
橡胶剪切隔振器
1993—11—08发布
中国船舶工业总公司
1994—05—01实施
1 主随内容与适用范围
中华人民共和国船舶行业标准
橡胶剪切隔振器
CB/T 3532-93
分类号40
本标准规定了橡胶剪切隔振器（以下简称隔振器）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标推适用于船动力设备、风机、空压机、仪器仪表及其它机械设备起隔振和降赚作用的隔振器。
2引用标准
包装储运图示标志
硫化橡胶拉伸性能的测定
GB1690硫化橡胶耐液体试验方法GB2828
逐批检查计数抽样程序放抽样表GB2829
周期检查计数抽样程序皮抽样表GB3512
橡胶热空气老化试验方法
HG 4—852巯化橡胶与金属粘度扯离强度的测定方法3产品分类
3.1振器的型号和主要性能按表1.表1
JG1—1
JG1--3
JG1- 4免费标准下载网bzxz
JG1—5
JG3—1
JG3—2
JG3—3
JG3—4
JG3·-5
JG3—6
中国舶工业总公司
P2向额定负荷
额定越荷下变形置
5. 9~~ 9. 8
1993—08—27批准
额定教荷下的
固有额率 H2
10. 4~-15. 0
HTYKADNIKAca-
Pz向底缩破坏
负荷kN
1994--03-01实施
JG4:-1
JG4—4
JG4—5
JG4—6
JG4—7
CB/T3532—93
续表1
1’2向额定负荷
额定裁荷下变形
3.2隔振器的结构尺寸见下图及表2。mm
11. 7~-19. 4
额定裁荷下的
固有频H2
PZ向压缩破环
货荷≥kN
1一内铁件：2—橡胶罩壳；3一橡胶；4一外铁件装2
社。1）仅供参考的重原。
3.3标记示例
额定负荷为0.13kN.JG1—1型的橡胶剪切隔掀器：隔摄器JG1--1CB/T3532—93
4技术要求
M12—7H
M16—71
M20-7H
重量 kg I
CB/T 3532 -93
4.1隔探器的结构和基本尺寸应符合3.2条规定。4.2两振器在下列条件下应能正带工作：。环境温度为—1～70℃
h。环境介质为蒸汽油、柴油机燃油、海水。4.3隔振器所用橡胶为睛胶其物理机械性能成符合表3婴求。表3
扯断燥度
撕排长率
扯断永久变形
老化变化帝
考核项目名称
隔根器载荷>4kN
隔摄器荷≤4kV
与金屑粘接强度
试件（10mm×10mm×10mm）没人案湿下10%的化钠裕液中24h后重盈变化率
试件(10mm×1Gmm1× 10mra) 浸人室温下太阳油中 24h后其量变化率
≥10（硬度大于40FIA）
300（羟度小于 70HA)
≥-25
14,2~+1
4.4无振器金属件材料内铁件为Q233一A，其性能应符合GB700-88，外铁件为无缝钢管，其性能应符合 YB 231—70。
4.5摘振器橡胶表面应无裂缝及金属与橡胶脱层，工作表面凹陷深度不大于Imm。4.6隔振器安装螺孔内不允许有变胶。4.7葡振器主要性能应符合表1要求。5试验方法
5.1隔援器试验前应进行外观质量检查，并用测型、称重仪器对 4. 1、4.5、4. 6 条进行检验。按GB528的规定对表3中序号1、2、3进行试验。5.2
5.3按GB3512的规定对表3中序号4进行试验。5.4按HG4—832的规定对表3序号5进行试验。5.5按GB1690的视定对表3中序号6、7进行试验。5.6将隔报器装在材力机上对表1中变形量进行试验，二次预加负荷为额定裁荷1.25倍，然后卸载成自由状态，间隔3min以店用10～15mm/min的速度将额定载荷施加于隔振器上，用两只百分表装于被测表面的两端测量隔最器的变形，取两个表读数的平均值。5.7隔振器额定教荷下固有频率用衰诚法进行测试，衰减法：将待测试的隔振器句称地放在剧性地基上，质量块对称地放在隔振器上，然后把传感器固定在质量块中心：蔽击质量块，传感器把机械振动通过导线输入到振动测量仪，它将信号放大，经过放大的信号输出判示波仪，并用记录仪将波形记录下来，然后根据波形来计算固有频率。微振法：将待测的隔振器匀称地放在刚性地基上，质块对称地放在震器上，然后把传感器及激振杆固定在质量块中心，将讯号源缓慢调节，使频牢缓慢变化，当传感器输出信号达到最大值点时的获率即为展器的固有频率。
TYYKAONiKAca
CB/T 3532—93
5.8在材力机上对表！中破坏负荷进行试验，将振器装在材力机上，然后按Pz方向向下施抑压力，直至表1数据，观察橡胶是否被坏。6检验规则
检验分出厂检验和型式梭验。
6.1出厂检验
6.1.1产品应由制造厂质量检验部门验收合格眉出具合格证6.1.2隔振器的出厂检验方式分全检和抽检，6.1-2.1金项目为4.5、4.6条。
6.1-2.2隔振器的批检抽样方案，按GB2828一次正常抽样方案，不合格分类见表4，握荐批量26~50台。
不会格
4. 7 条 Pz 问额定载
荷下变形量
4.1条高魔尺寸
检验为证
按5.6条
按5.1承
检查水平
合格量
合格判
不合格
判定数
6.1.2.3若不合格品数小于或等于合格判定数Ac，则为合格；若不合格品数大于或等于不合格判定数Re，则为不含格，
6. 1.2. 4对不合格批允许挑选、挑选后再重新提交检验。6.2型式捡验
6. 2. 1 有下列情况之一时，应进行型式检验：a.检验周期：芷常生产后，每华进行-流，b.产品停产一年后，恢复生产时。6.2.2型式检验按4.1～4.7逐条进行，检验方法按5.1~5.B条。6. 2. 2. 1 隔振器金属材料应有质保书或理化报背。6.2.2.2型式检验施从时厂检验合格产品的每种型号中抽取。经型式检验后的隔振器不得作为合格品交货。
按GB2829进行抽：判别数据见表5。轰5
不合格
4. 1 中 P 向额定载获下变形最及固有膜率
（4.7条中P：向缩酸坏负荷
B费！4.1条中商度尺寸
检奎求平
不合格
质量水乳判定数
不合格判
CB/T 3532—93
6.2.4若不合格品数小于或等于合格判定数Ac则为合格，若不合格品数大于或等于不合格判定数Re则为不合格。
7标志、包装和贮存
7.1标志
隔振器正面的橡胶上应标有制造厂商标、型号。包装箱上除注明一般运输事项外，尚应按GB19I的规定标出“小心轻放”、“防潮”等字样。7.2包装
隔振器应装在村有防潮纸的包装箱内且附有出厂合格证。7.3贮存
隔振器应贮存在干燥、通风良好的巴库中，且应做到：a：避免太阳光的直接照射；
b.离发热、发光源1m以外：
c，避免各种油类及酸碱物质的污染d.使隔振器处于自由状态。
7.4在正确保管使用条件下，贮存保管期为一年。附加说明：
本标准由全国船用机械标准化技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由无锡减震器厂负责起草。本标准主要起草人：柴敏。
TYKAONIKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
