【QB轻工标准】自行车链罩

本网站发布时间： 2025-03-22 13:02:11

QB/T1721—1993
现行

基本信息

标准号：
QB/T 1721—1993
标准名称：
自行车链罩
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.37 MB

标准分类号

关联标准

出版信息

其他信息

相关标签：
自行车

标准简介/下载

点击下载

标准简介：

QB/T 1721—1993.
5.3.4漆膜硬度的试验按QB/T 1218第5.4条的规定，其试验部位为链罩的外侧面。
5.4电镀件质量试验
5.4.1镀铬件表面糙粗度检验用符合QB/T1217附录A镀铬件表面粗糙度的样块进行比较.
5.4.2镀铬件防腐蚀能力试验按QB/T 1217第5.4.2条的规定。
$.4.3︰镀铬件外观用目测检验。
5.4.4镀锌层厚度试验按QB/T 1217第5.3.2条的规定。
6检验规则
6.1产品须经生产厂质量检验部门检验合格并附有合格证才能出厂。
6.2单位产品:只。
6.3出厂检验
采用GB 2828。
6.3.1抽样方案:二次抽样方案。
6.3.2︰批质量﹔以每百单位产品不合格品数计算。
6.3.3检验项目、检查水平(IL)、不合格分类、合格质量水平(AQL）见表1。
7标志、包装、运输、贮存
7.1标志
产品也装箱外应有以下标志:
a。生产厂名称;
b。产品名称;c。商标;
d。产品型号或标记;
e。标准代号、编号、名称（也可标在产品或说明书上);
f。箱体尺寸（长×宽×高)及体积;
g。数量;
h。净重和毛重;
i.“小心轻放”、“怕湿”﹔j.出厂日期或生产批号。
7.2包装
7.2.1产品用纸袋单个包装，排列整齐用纸箱或木箱外包装。
7.2.2箱内应附产品合格证。
7.3运输
装有产品的包装箱应平放，搬运时应轻拿轻放,不得抛掷。运输过程中不得日晒、雨淋。严禁与酸碱等腐蚀性物品混装运输。
7.4贮存
产品应存放在干燥、通风，并能防止雨、雪的室内，不得同活性化学物品或起尘物品存放在一起。箱体应稳妥垫起，距地面不大于100mm。
7.5产品自出厂日起，在正常的运输和贮存条件下，9个月内不应有锈蚀。

标准内容

部分标准内容：

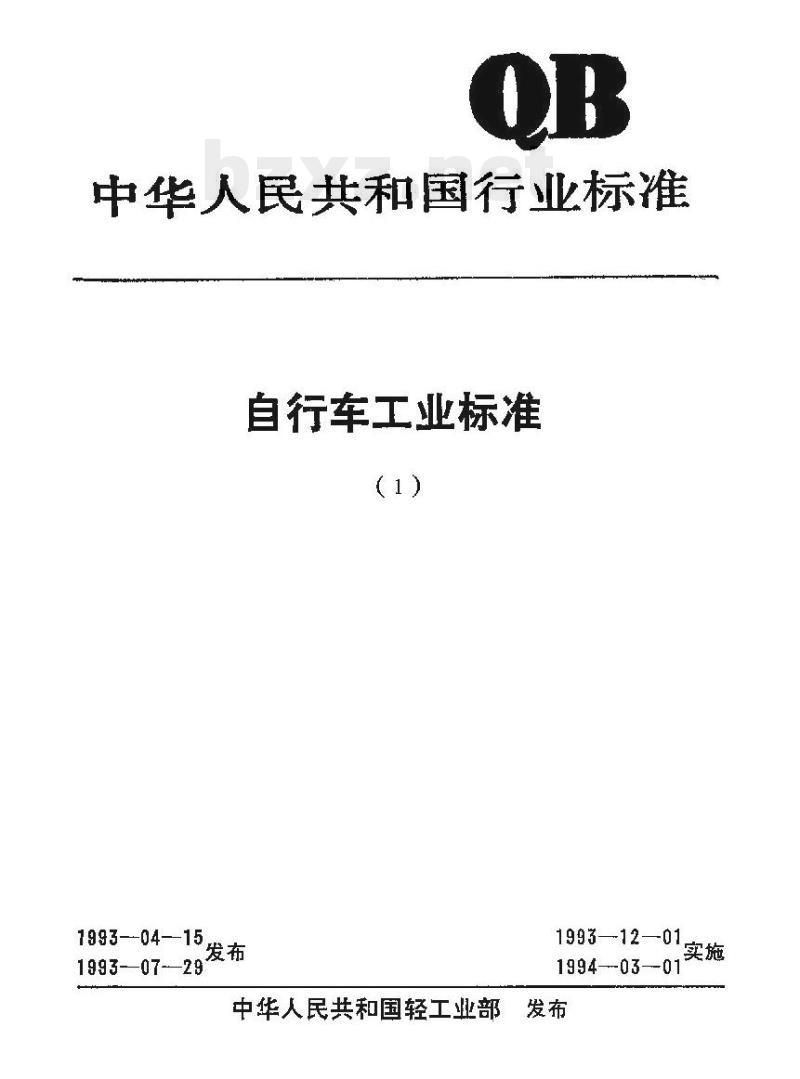

中华人民共和国行业标准
自行车工业标准
1993-04-—15发布
1993-07-29
199312—01,
1994-03--01
中华人民共和国轻工业部发布
QB1714-93
户行车
QB/T 1715—93
QB/T 1716—93
QB/T1717--93
QB/T 1718—93
QB/T1719—93
QB/T 1720-93
QB/T 1721--93
QB/T 1722--93
QB/T 1723--93
QB1724—93
QB1802-—93
命名和型号编制方法·
自行车
自行车
自行车
自行车
自行车
自行车
自行车
自行车
白行车
白行车
自行牟
普通前后闸·
钳膨闸
保险文
轮辑·
TTKAONIKACa
（30)
.（40)
-( 61)
-*( 93 )
( 99 )
（1042
主题内容与适用范围

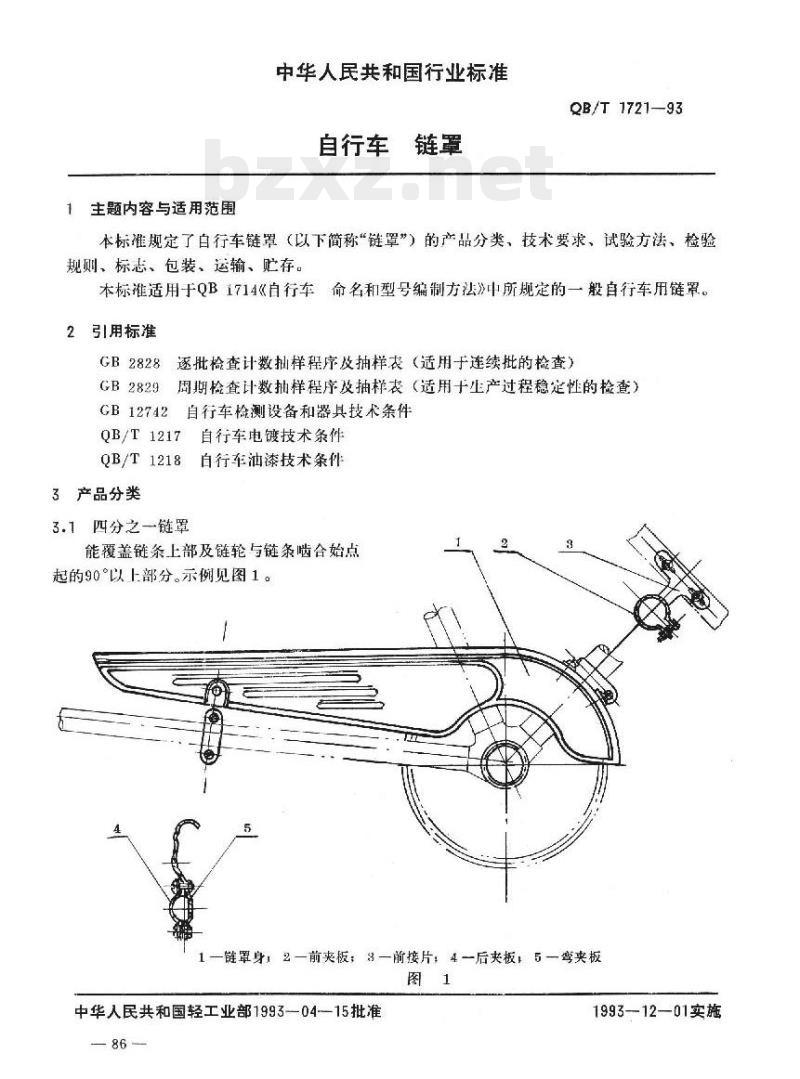

中华人民共和国行业标准
自行车链罩
QB/T1721—93
本标准规定了自行车链罩（以下简称“链罩”）的产品分类，技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于QB1714《自行车命名和型号编制方法中所规定的一般自行车用链罩。2引用标准
GB2828逐批检查计数抽样程序及抽样衣（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB12742自行车检测设备和器具技术条件QB/T1217自行车电镀技术条件
QB/T1218自行车油漆技术条件
3产品分类
3.1四分之一链罩
能覆盖链条上部及链轮与链条齿合始点起的90以上部分。示例见图1。
一链罩身2一前夹板；8—前接片，4一后夹板，5—弯夹板图1
中华入民共和国轻工业部1993--04-15批准86wwW.bzxz.Net
1993—12—01实施
3.2半链罩
QB/T 1721—93
能覆盖链条和链轮的外侧，但没有相当于全链罩的内罩壳。示例见图2。1一后夹板：2一链罩身！8一前火板，4一链罩盖图2
3.3全链罩
能全部覆盖链条和链轮。示例见图8。6
1-罩壳后接片；2一外插壳，3-油孔盖：7—后夹板，8一外罕壳，
6一紧固衬片；
11一链罩盖；
TTKAONIKACa
4一油扎座；一内插壳：
9一内壳；10一前插片；
12—前夹板，13前周定央板；14—前内夹板图

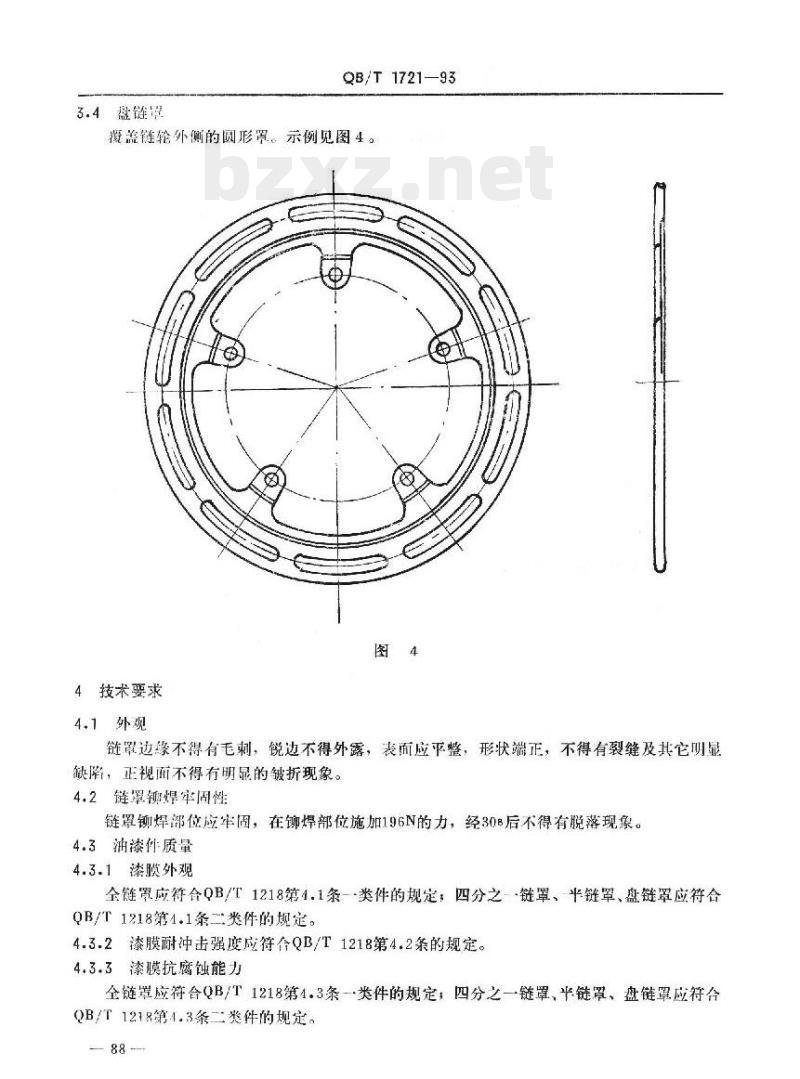

3.4盘链罩
QB/T1721-—93
覆盖链轮外侧的圆形胃罩。示例见图4。图
4技术要求
4.1外观
链罩边缘不得有毛刺，锐边不得外露，表面应平整，形状端正，不得有裂缝及其它明显缺陷，正视面不得有明显的皱折现象。4.2链罩铆焊牢固性
链罩铆焊部位应牢固，在铆焊部位施加196N的力，经308后不得有脱落现象。4.3油漆件质量
4.3.1漆膜外观
全链罩应符合QB/T1218第4.1条一-类件的规定，四分之一链罩、半链罩、盘链罩应符合QB/T1218第4.1条二类件的规定。4.3.2漆膜耐冲击强度应符合QB/T1218第4.2条的规定。4.3.3漆膜抗腐蚀能力
全链罩应符合QB/T1218第4.3条一类件的规定；四分之一链罩，半链罩，盘链罩应符合QB/T1218第4.3条二类件的规定。88
QB/T 1721-93
TTKAONIKACA
4.3.4漆膜硬度
全链罩应符合QB/T1218第4.1条一类件的规定；四分之一链军、半链罩、盘链罩应符合QB/T1218第4.4条二类件的规定。4.4电镀件质量
4.4.1镀铬件表面
粗糙度Ra不大于
1.6μm。
4.4.2镀铬件防腐
蚀能力应符合QB/T
1217中第5.4.1条一
类件的规定。
4.4.3镀铬件外观
质量应符合QB/T
1217中第5.1.1条
类件的规定。
4.4.4镀锌层厚度
应符合QB/T1217中
第5.3.1条类件的
规定。
5试验方法
本章试验所用的
检测设备和器具应符
合CB12742的规定。
链罩外观试验
采用日测手感
5.2铆焊部位的宋
固性试验
将罩身壳和插壳
分别固定在专用试验
机上，在前后接片上
悬挂196N力、经30s
后观察有无脱落现象
（见图5、图6）
5.3油漆质量试验
5.3.1漆膜外观的试验按QB/T1218第5.1条的规定，图
5.3.2漆膜耐冲击强度的试验按QB/T1218第5.2条的规定，其试验部位为链罩的外侧面。89
QB/T1721—92
5.3.3漆膜抗腐蚀能力的试验按QB/T1218第5.3条的规定，其侵蚀部位见图7。28
5.3.4漆膜硬度的试验按QB/T1218第5.4条的规定，其试验部位为链罩的外侧面。5.4电镀件质量试验
5.4.1镀铬件表面糙粗度检验用符合QB/T1217附录A镀铬件表面粗糙度的样块进行比较5.4.2镀铬件防腐蚀能力试验按QB/T1217第5.4.2条的规定。5.4.3镀铬件外观用目测检验。
5.4.4镀锌层厚度试验按QB/T1217第5.3.2条的规定。6检验规则
6.1产品须经生产厂质量检验部门检验合格并附有合格证才能出厂。6.2单位产品：只。
6.3出厂检验
来用GB2828。
6.3.1抽样方紫：二次抽样方案，6.3.2批质量：以每百单位产品不合格品数计算。6.3,3检验项目，检查水平（IL）、不合格分类，合格质量水平（AQL）见表1。90
链翠外观
漆膜外观
铆焊接牢固性
镀铬件外观
粗糙度
本标准条文
6.4型式检验：采用CB2829。
6.4.1抽样方案：二次抽样方案。QB/T1721—93
6.4.2批质量：以每百单位产品不合格品数计算。不合格分类
TTKAONIKACa
6.4.3检验项目、判别水平（DL），不合格分类、不合格质量水平（RQL)、样本大小（n）、判定数组见表2。
6.4.4检验周期：一个月。
检验项目
漆膜硬度
漆膜耐冲击强度
漆膜抗腐蚀能力
镀锌层厚度
镀铬件防腐蚀能力
本标准条文
7标志、包装、运输、贮存
7.1标志
产品包装箱外应有以下标志：
a。生产厂名称；
b.产品名称；
c。商标，
d。产品型号或标记
不合格
样本大小
n, = 5
e。标准代号、编号、名称（也可标在产品或说明书上）：判定
QB/T1721--93
f.箱体尺于（长×宽×高）及体积9.数量理
h，净重和毛重，
l“小心轻放”、“怕湿”
i出！日期或坐产批号。
7.2包装
7.2.1产品用纸袋单个包装，排列整齐用纸箱或不箱外包装。7.2.2箱内应附产品合格证。
7.3运输
装有产品的包装箱应平放，搬运时应轻拿轻放，不得抛，运输过程中不得H孵、册补严禁与酸碱等腐蚀性物品混装运输。7.4贮存
产品应存放在下媒、通风，并能防止雨、雪的室内，不得同活性化学物品或起尘物品存放在一起。箱体应稳妥想起，原地而不大于100mm，7.5产品自出广日起，在止常尚运输和贮存条件下，9个月内不应有锈独。附加说明：
本标准由轻工业部质量标摊司提出。本标谁由全国自行标准化心归口。本标准由广州自行车链罩厂、沈阻自行车零件三厂、南通自行车链罩厂、台山自行年零件总厂、博白自行车零件厂负责起草。本标谁主要起草人：暨成、陈红蜂。92
-TKAONIKACa-
中华人民共和国
行业标准
自行车工业标准
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
电话：5060032~2309
邮政编码，100020
内部资料
不准翻印
定价：25，00元
印数：3000册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
