【GB国家标准】 固定式通用LED灯具性能要求

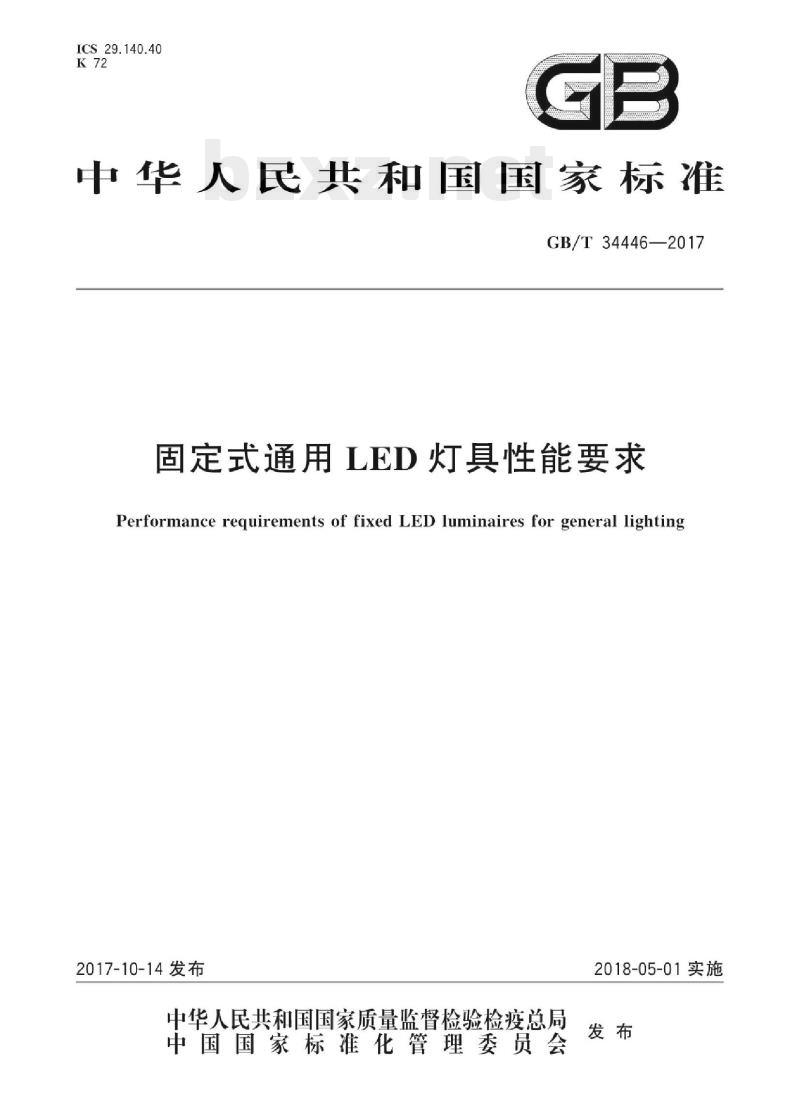

ICS29.140.40
中华人民共和国国家标准
GB/T34446—2017
固定式通用LED灯具性能要求
Performance requirements of fixed LED luminaires for general lighting2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
规范性引用文件
术语和定义
产品信息
一般要求
试验条件
输人功率
光输出
色坐标、相关色温和显色性
灯具寿命·
样品数量·
GB/T34446—2017

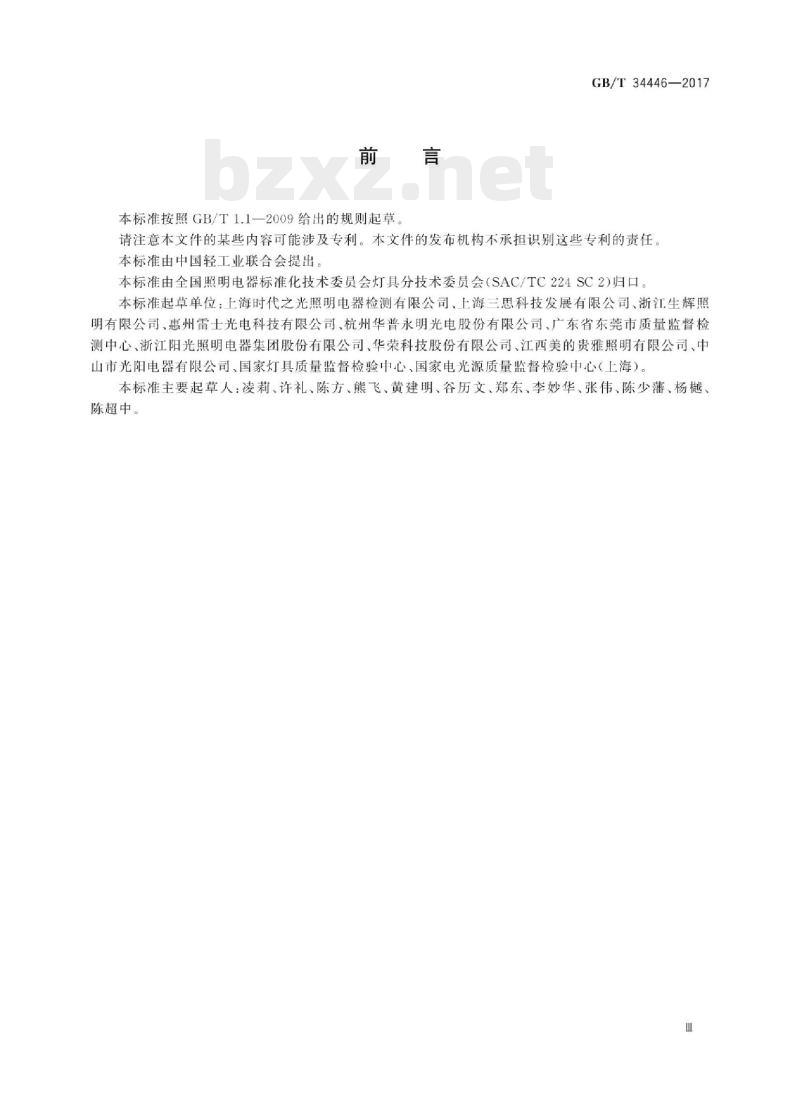

本标准按照GB/T1.1一2009给出的规则起草GB/T34446—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224SC2)归口。本标准起草单位：上海时代之光照明电器检测有限公司、上海三思科技发展有限公司、浙江生辉照明有限公司，惠州雷士光电科技有限公司、杭州华普永明光电股份有限公司，广东省东莞市质量监督检测中心、浙江阳光照明电器集团股份有限公司、华荣科技股份有限公司、江西美的贵雅照明有限公司、中山市光阳电器有限公司、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）。本标准主要起草人：凌莉、许礼、陈方、熊飞、黄建明、谷历文、郑东、李妙华、张伟、陈少藩、杨樾越陈超中。
1范围
固定式通用LED灯具性能要求
本标准规定了固定式通用LED灯具（以下简称灯具）的性能要求。本标准适用于使用LED光源的固定式通用灯具。灯具包括下述类型：
A型使用表明其符合IEC62717的LED模块的灯具；B型
使用未表明其符合IEC62717的LED模块的灯具；C型
灯具使用LED灯，并由GB/T31897.1—2015覆盖。本标准的要求仅涉及型式试验。本标准不涉及C型灯具。
GB/T34446—2017
本标准不涉及仅产生彩色光的LED灯具，也不涉及使用OLED(有机LED)的灯具，除非本标准规定了替代的测量方法或限值，这些性能要求是对GB/T31897.1一2015第1章到第9章的补充。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB7000.201
灯其第2-1部分：特殊要求固定式通用灯具GB17625.1
电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）GB/T17743电气照明和类似设备的无线电骚扰特性的限值和测量方法5一般照明用设备电磁兼容抗扰度要求GB/T18595
GB/T31897.1一2015灯具性能第1部分：一般要求GB/T31897.201—2016灯具性能第2-1部分：LED灯具特殊要求IEC62717普通照明用LED模块性能要求（LEDmodulesforgenerallightingPerformancerequirements)
3术语和定义
GB7000.201、GB/T31897.201—2016和GB/T31897.1—2015界定的以及下列术语和定义适用于本文件。
固定式LED灯具fixedLEDluminaires含有一个或多个LED光源的灯具，因其只能借助于工具才能拆卸的固定方式、或在伸臂范围外的使用位置而不能轻易地从一处移动到另一处的灯具。注1：一般来说，固定式灯具设计成与电源永久连接，但连接方式也可是插头或类似装置，注2：固定式通用LED灯具的例子包括使用LED光源的吸顶安装灯具和墙壁安装灯具、吊装灯具、地面安装灯具（高度小于2.5m）和导轨安装灯具。1
GB/T34446—2017
4分类
根据灯具的使用场所，可分为室内灯具和室外灯具。5产品信息
应用GB/T31897.201—2016中的第4章。5.1
制造商或责任销售商应在产品数据单、印刷品或网页上提供灯具使用场所和安装方式的说明。5.2
6一般要求
灯具的设计和结构应使其在正常使用时能安全地工作，对人或周围环境不产生危险，并符合其声6.1
称的性能指标，以及在正常使用中的功能可靠。通常需要用所有规定的试验来检验其合格性。6.2灯具应符合GB7000.201.GB/T17743.GB17625.1和GB/T18595的要求试验条件
7.1一般试验条件
应用GB/T31897.201—2016中6.1的规定。使用表明其符合IEC62717LED模块的灯具（A型）7.2
应用GB/T31897.201—2016中6.2的规定。使用未表明其符合IEC62717LED模块的灯具（B型）7.3
应用GB/T31897.201—2016中6.3的规定。7.4性能要求
灯具的性能应符合表1所规定试验项目的要求，目所有被测试的”个灯具都应满足要求表1要求的试验项目
本标准条款或分条款（括号内为对应的GB/T31897.201—2016条款或分条款）7.2(6.2)/7.3(6.3)
试验项目
LED模块性能温度
输入功率
光输出
光强分布。
峰值光强值
光束角值
发光效能
A型灯具ab
B型灯具
本标准条款或分条款（括号内为对应的GB/T31897.2012016条款或分条款）10.1(9.1)
10.1(9.1)
10.2(9.2)
10.3(9.3)
10.3(9.3)
表1（续）
试验项目
初始色容差?
维持色容差
初始相关色温?
初始CRI°
维持CRI免费标准下载网bzxz
光通维持率
温度循环，通电
电源电压开关
加速工作寿命试验
每个类型的灯具要求试验的项目用“×”示出，不要求试验的项目用“一\示出。GB/T34446—2017
A型灯具b
LED制造商或责任销售商提供符合IEC62717的数据时，灯具可根据A型灯具这一列进行试验。B型灯具
A型LED灯具的检测要求取决于IEC62717的要求。目的并非对一个符合其自身标准的产品重新进行测量然而当不同的LED模块组合在一个灯具内、或者灯具中加人了二次光学材料/部件时，可能需要测量更多参数，例如有颜色混合时，需要测量灯具最终的CRI和CCT。适用于对LED模块光分布进行了修正的灯具。当制造商或责任销售商声称这些数值时10.1、10.2和10.3的数值与光源有关。3输入功率
应用GB/T31897.201—2016中的第7章。9光输出
应用GB/T31897.201—2016中的第8章和GB/T31897.1—2015中的第6章。色坐标、相关色温和显色性
色坐标
应用GB/T31897.201—2016中9.1的规定。相关色温（CCT）
应用GB/T31897.201—2016中9.2的规定。10.2.1
室内灯具的相关色温不宜高于4000K。调节范围包括4000K的可调色温灯具除外。10.2.2
GB/T34446—2017
显色指数（CRI）
应用GB/T31897.201—2016中9.3的规定。若灯具声称的显色指数Ra不小于80时，R9不应小于0。灯具寿命
应用GB/T31897.201—2016中的第10章。样品数量
型式试验的最小取样数见表2。试样应是制造商有代表性的产品。如果LED灯具没有改变单LED、LED封装或LED模块的特性，应允许参考LED制造商的试验数据。注：生产过程的检测要求正在考虑之中。表2
本标准条款或分条款
(GB/T31897.201—2016
的条款或分条款）
7.2(6.2)/7.3(6.3)
9（8.2.3)
10.1(9.1)
10.1(9.1)
10.2(9.2)
10.3(9.3)
10.3(9.3)
LED模块性能温度
输入功率
光输出
光强分布
峰值光强值
光束角值
灯具发光效能
初始色容差
维持色容差
初始相关色温
初始CRI
维持CRI
光通维持率
通电的温度循环
电源开关试验
加速工作寿命试验
注：“一\表示不要求做试验。4
试样量
LED模块
未表明其符合IEC62717
25%寿命时间（最长6000h）
时试验的最少试样量
所有试验用相同的5个试样
LED模块
已表明其符合IEC62717
试验(0 h)的最少试样量
GB/T34446-2017
