【GB国家标准】 照明设备的锐边试验装置和试验程序锐边试验

ICS29.140.40

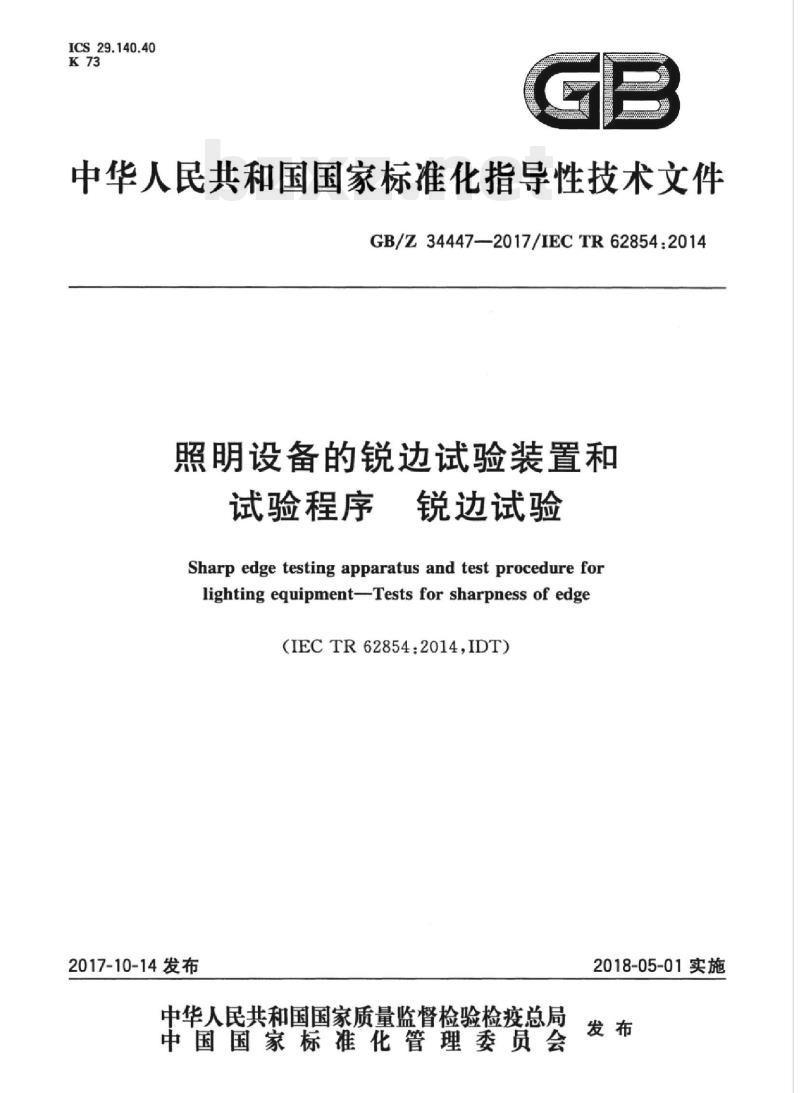

中华人民共和国国家标准化指导性技术文件GB/Z344472017/IECTR62854:2014照明设备的锐边试验装置和
试验程序
锐边试验
Sharp edge testing apparatus and test procedure forlighting equipment-Testsfor sharpness of edgeIECTR628542014，IDT)
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
1范围

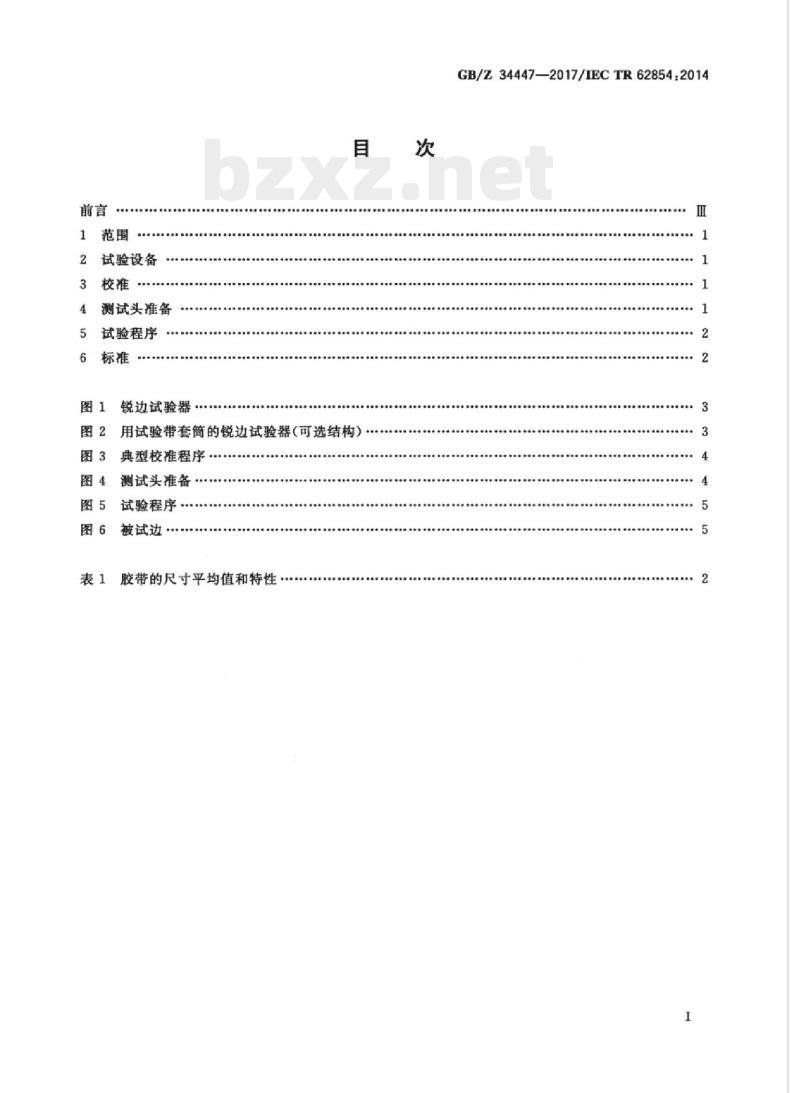

2试验设备
3校准
4测试头准备
5试验程序
6标准
图1锐边试验器
图2用试验带套筒的锐边试验器（可选结构）图3典型校准程序
图4测试头准备
图5试验程序
图6被试边
表1胶带的尺寸平均值和特性
GB/Z34447—2017/IECTR62854.2014I
iiKAoNhiKAca
iikAoNhiKAca

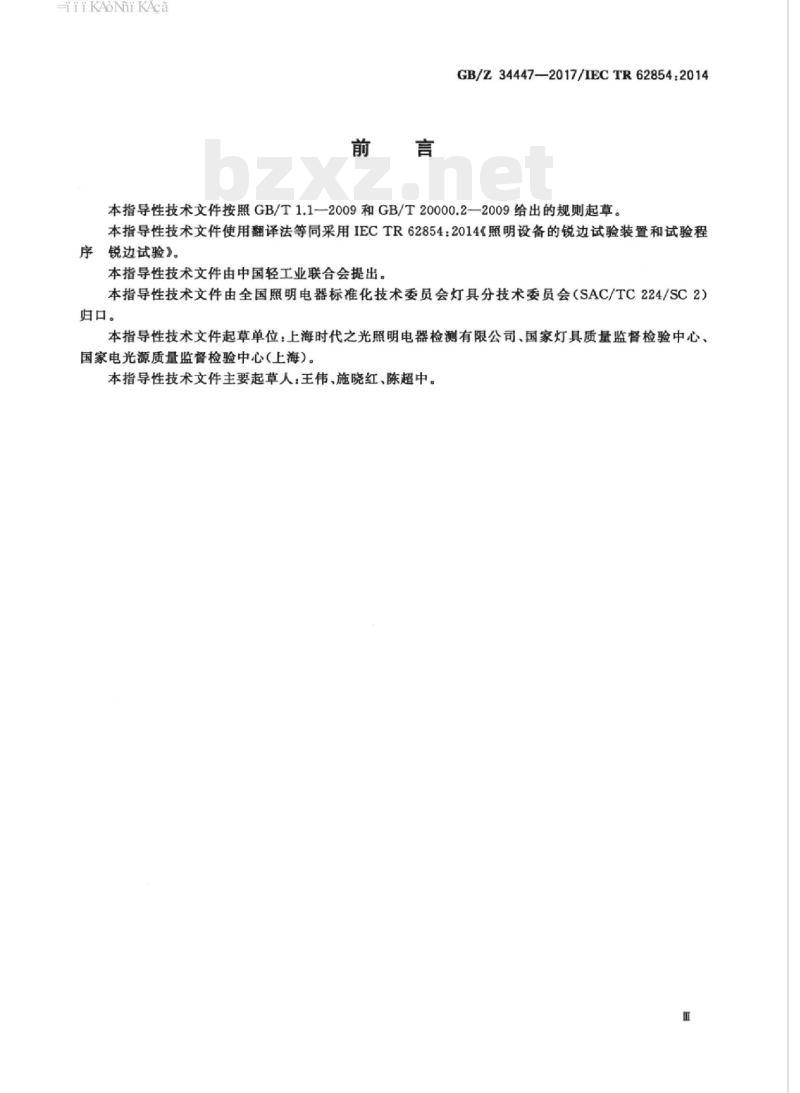

GB/Z34447—2017/IECTR62854:2014本指导性技术文件按照GB/T1.1—2009和GB/T20000.2—2009给出的规则起草本指导性技术文件使用翻译法等同采用IECTR62854：2014《照明设备的锐边试验装置和试验程序
锐边试验》。
本指导性技术文件由中国轻工业联合会提出。本指导性技术文件由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2）归口。
本指导性技术文件起草单位：上海时代之光照明电器检测有限公司、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）。本指导性技术文件主要起草人：王伟、施晓红、陈超中。亚
iiKAoNhiKAca
iiikAoNnikAca
1范围
GB/Z344472017/IECTR62854.2014照明设备的锐边试验装置和
试验程序锐边试验
本指导性技术文件详细说明了一个试验装置和试验程序，用于对使用者或安装人员可能接触的照明设备上的危险锐边进行风险评估。2试验设备
锐边试验器一一设备主要包括一个附带转臂的手柄、一个固定到手柄、对转臂施加稳定力的恒定张力弹簧。转臂头是一块位于可调臂末端、外径12.7mm，长19mm的圆柱形钢。转臂头要包有三层试验带，外面两层作为感测带，内层作为指示带。或者，将上述三种试验带缠在最大直径为15.9mm的可拆卸套筒上，而套筒则套在直径为12.7mm的钢头上。见图1或图2。指示带（内层）一19.1mm宽、单面（背面）有粘胶涂层、具有表1特性的黑色乙烯泡沫胶带。2号感测带（中间层）——19.1mm宽、双面粘胶涂层、具有表1特性的白色乙烯泡沫胶带。1号感测带（外层）一—19.1mm宽、单面有粘胶涂层、具有表1特性的自然色薄四氟乙烯胶带。薄四氟乙烯背衬（薄膜）是从圆柱块材料上削下的一个薄层。校准设备
一一个可以施加（6.672士0.133）N的磁码（质量）和一段线3校准
锐边试验器应校准成当臂在挡块之间时，施加在测试头中心的力为（6.7士0.133）N。臂的长度可调以完成校准。对于特殊的评估，力可以调整到不同的数值。校准时调整臂长的典型校准程序，见图3：将主鼓上固定转臂的调节定位螺钉松开。手柄牢固地保持在水平位置时，校准磁码挂在转臂头的中心。调整主鼓内侧转臂的长度，使承受所加载码重力的转臂保持在水平位置。旋紧调节定位螺钉，将转臂牢固地锁紧在主鼓内。重新检查校准状况并取下码。
4测试头准备
测试头的曲面应按下述顺序包覆三层试验带：a）第一层（内层）一一指示带，如表1所述的黑色乙烯泡沫胶带。b）第二层（中间层）—2号感测带，如表1所述的白色乙烯泡沫胶带。c）第三层（外层）一—1号感测带，如表1所述的四氟乙烯胶带。为防止试验带被拉长，每层试验带都要包裹测试头圆周约180°。在固定到测试头上时，试验带不得被拉伸。见图4。
iiKAoNniKAca
GB/Z34447—2017/IECTR62854:20145试验程序
将锐边试验器上包覆试验带的测试头按照图5和图6所示的方式置于被试的边上。试验器的转臂应在挡块之间，这样包覆试验带的测试头会在该边上施加6.7N的力。测试头应马上沿着该边移动50mm，再将测试头保持在边上回到起始点，然后将测试头从该边上移开。该边与包覆试验带的测试头之间咬合的总距离不要超过100mm。行进的时间不超过5s，也不少于2s。对于长度不到50mm的边，试验距离应是其长度的2倍（例如：对于长度是40mm的边，测试头沿着该长度移动并返回起始点，这样该边和试验器咬合的总距离是80mm）。6标准
用上面描述的方法，对一个可触及边使用锐边试验器后，不应导致外面的两层感测带被切穿。应检查包覆试验带的测试头，以确定两层感测带是否已被穿透。如果两层感测带被穿透，将会通过切口看见黑色指示带。
表1月
胶带的尺寸平均值和特性
指示带·
抗拉强度
伸长率/%
绝缘强度
耐温性（持续的）
25%压变形
25%压模
压缩形变量占原
来高度的百分比
1.14mm~2.03mm
256kg/m*
758kN/m
90kN/m
2号感测带b
0.64mm~1.02mm
224kg/m
379kN/m
8.5psi(59kN/m*)
3M公司的4516\型或任何具有符合这些要求特性的其他胶带。b3M公司的4432\型或任何具有符合这些要求特性的其他胶带。。SaintGobain公司的#2045-33\或任何具有符合这些要求特性的其他胶带。1号感测带
含粘合背村的总
厚度0.114mm
背村：
0.064mm~0.089mm
110kN/m
180℃
1）3M公司的4516型胶带是由3M公司提供产品的牌号。提供这个信息是为本指导性技术文件的使用者提供方便，并且不构成EC对该产品的背书。如果可以得到相同结果，可以使用等效产品，3M公司的4432型胶带是由3M公司提供产品的牌号。提供这个信息是为本指导性技术文件的使用者提供方2）
便，并且不构成IEC对该产品的背书。如果可以得到相同结果，可以使用等效产品。SaintGobain公司的#2045-3胶带是由SaintGobain公司提供产品的牌号。提供这个信息是为本指导性技术3）
文件的使用者提供方便，并且不构成IEC对该产品的背书。如果可以得到相同结果，可以使用等效产品。2
HiiKAoNni KAca
说明：
说明：
转臂头，钢，直径12.7mm，长19mm；转臂，钢，直径6.4mm，可调
调节定位螺钉；
主鼓，在螺栓上自由转动，套筒轴承；反旋弹簧，宽12.7mm，长165mm；储簧卷简，在螺栓上自由转动，套简轴承；可调节扳手；
手柄组件：
挡块。
转臂头，钢，直径12.7mm，长19mm；锐边试验器
试验带套筒，最大直径15.9mm，可移动套管。GB/Z34447—2017/IECTR62854:2014锐边试验器
图2用试验带套筒的锐边试验器（可选结构）HiiKAoNni KAca
GB/Z34447—2017/IECTR62854:2014转臂的正常位置
调节定位-
螺钉的通孔
手柄一
手柄鼓
指示带底层
2号感测带中间层、
1号感测带外层
说明：
直径12.7mm
长19mm
典型校准程序
图4测试头准备
转臂的
校准位置
测试头
一砖码
恒定力
包覆试验带的测试头
试验程序
GB/Z34447—2017/IECTR62854:2014行程
锐边试验器
可以施加在wwW.bzxz.Net
A边，B边或
被试边
