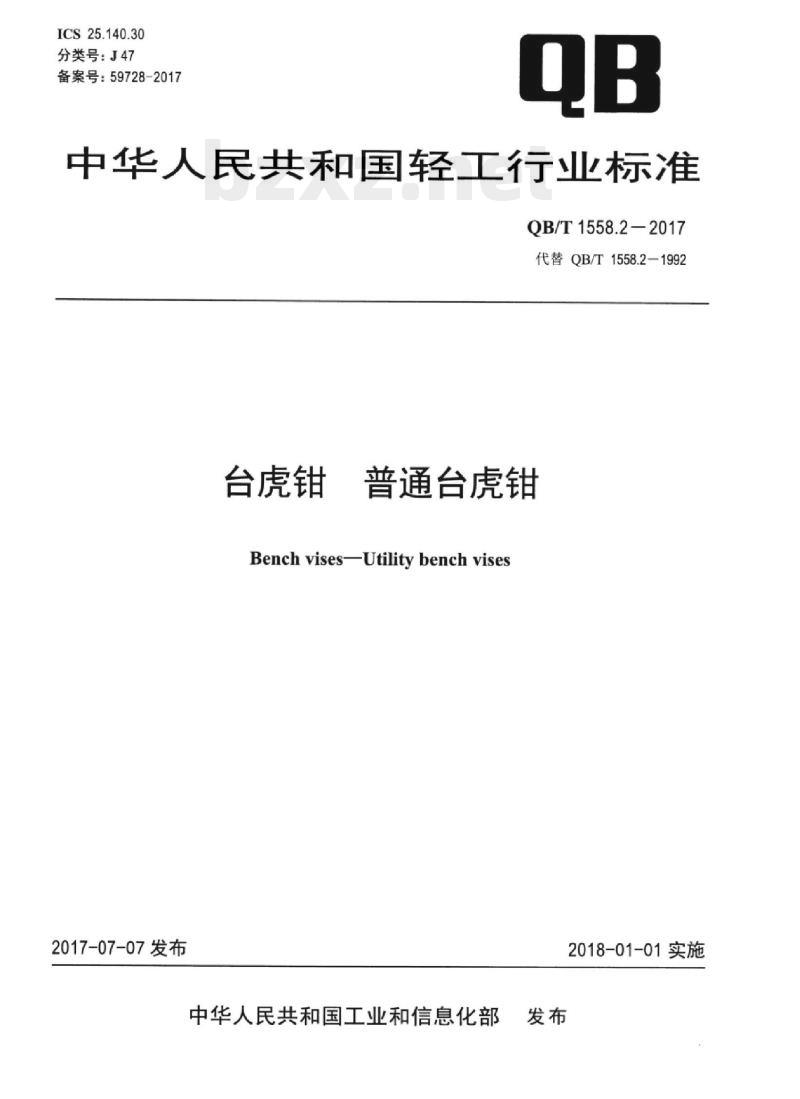

【QB轻工标准】 台虎钳普通台虎钳

ICS25.140.30
分类号：J47
备案号：59728-2017
中华人民共和国轻工行业标准
QB/T1558.2-2017
代替QB/T1558.2—1992
台虎钳
普通台虎钳
Bench vises-Utility bench vises2017-07-07发布
中华人民共和国工业和信息化部发布
2018-01-01实施

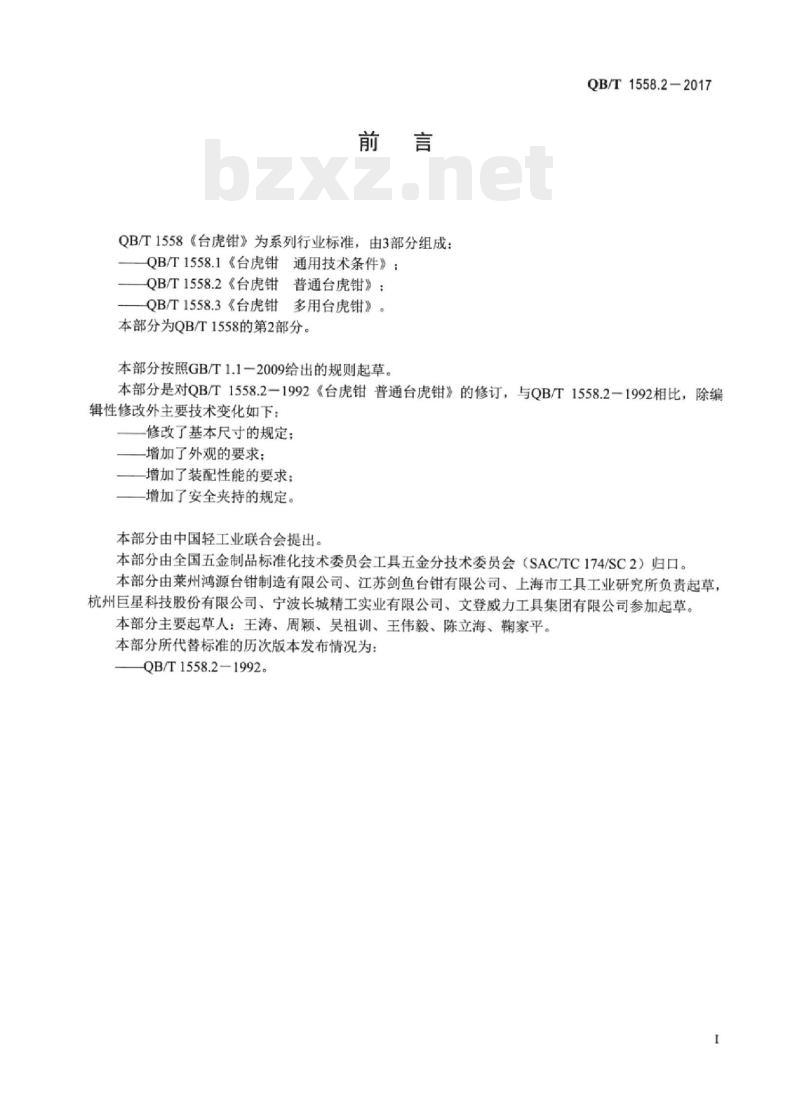

QB/T1558《台虎钳》为系列行业标准，由3部分组成：QB/T1558.1《台虎钳通用技术条件》：QB/T1558.2《台虎钳普通台虎钳》：QB/T1558.3《台虎钳多用台虎钳》。本部分为QB/T1558的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。QB/T1558.2—2017
本部分是对QB/T1558.2-一1992《台虎钳普通台虎钳》的修订，与QB/T1558.2-1992相比，除编辑性修改外主要技术变化如下：修改了基本尺寸的规定；
增加了外观的要求；
增加了装配性能的要求：
增加了安全夹持的规定。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由莱州鸿源台钳制造有限公司、江苏剑鱼台钳有限公司、上海市工具工业研究所负责起草，杭州巨星科技股份有限公司、宁波长城精工实业有限公司、文登威力工具集团有限公司参加起草。本部分主要起草人：王涛、周颖、吴祖训、王伟毅、陈立海、瀚家平。本部分所代替标准的历次版本发布情况为：QB/T1558.2-1992
1范围
台虎钳
普通台虎钳
QB/T1558.2—2017
本部分规定了普通台虎钳的产品分类、要求、试验方法、检验规则和标志、包装、运输与贮存。本部分适用于安装在工作台上进行手工作业时夹持工件用的普通台虎钳，以下简称“台虎钳”2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T1558.1台虎钳通用技术条件3产品分类
3.1产品型式

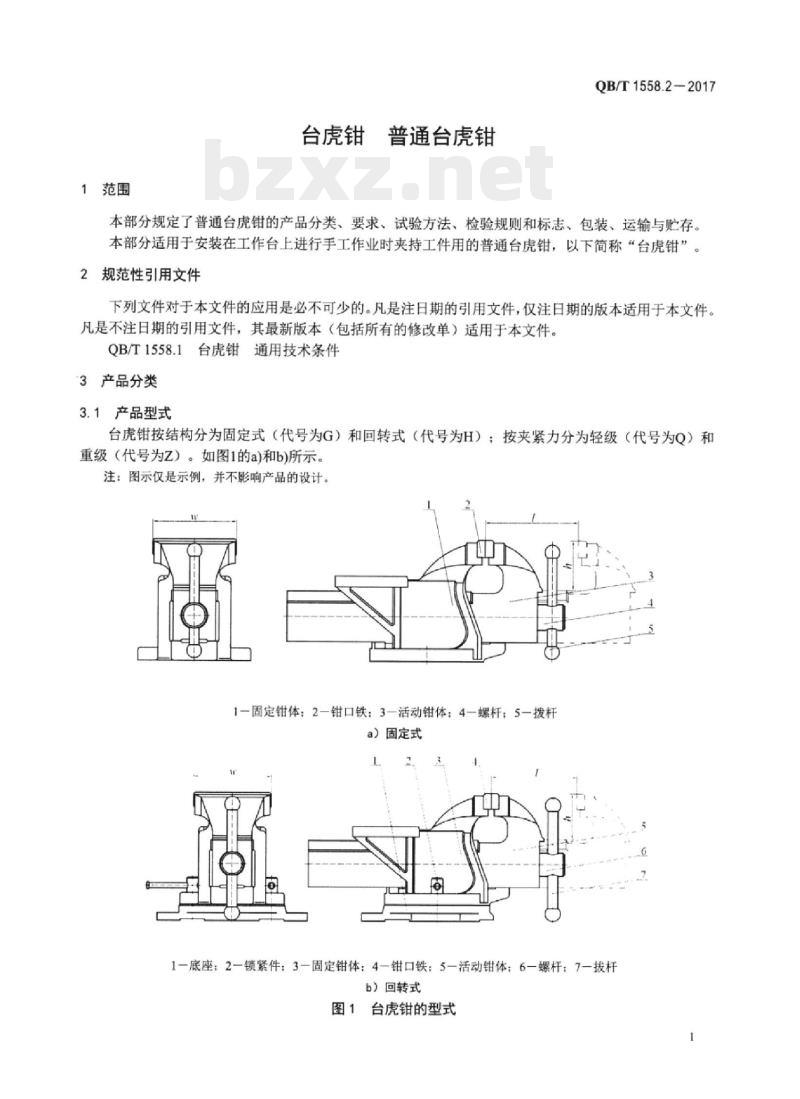

台虎钳按结构分为固定式（代号为G）和回转式（代号为H）：按夹紧力分为轻级（代号为Q）和重级（代号为Z）。如图1的a)和b)所示。注：图示仅是示例，并不影响产品的设计。1-固定钳体：2-钳口铁：3一活动钳体：4一螺杆：5-拨杆a）固定式
1-底座；2一锁紧件：3-固定钳体：4一钳口铁：5一活动钳体：6-螺杆：7-拔杆b）回转式
图1台虎钳的型式
QB/T1558.2—2017
3.2基本尺寸

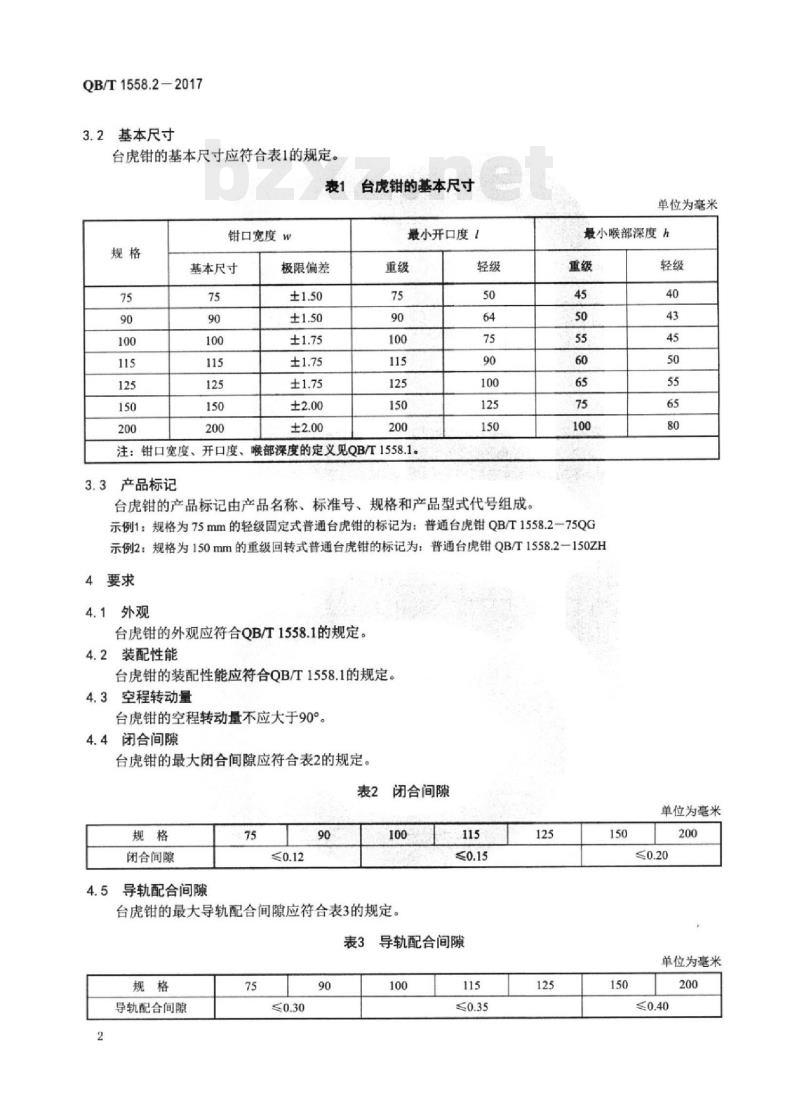

台虎钳的基本尺寸应符合表1的规定。表1台虎钳的基本尺寸
钳口宽度w
基本尺寸
极限偏差
最小开口度【
注：钳口宽度、开口度、喉部深度的定义见QB/T1558.1.3.3产品标记
台虎钳的产品标记由产品名称、标准号、规格和产品型式代号组成。单位为毫米
最小喉部深度h
示例1：规格为75mm的轻级固定式普通台虎钳的标记为：普通台虎钳QB/T1558.2一75QG示例2：规格为150mm的重级回转式普通台虎钳的标记为：普通台虎钳QB/T1558.2一150ZH4要求
4.1外观
台虎钳的外观应符合QB/T1558.1的规定。4.2装配性能
台虎钳的装配性能应符合QB/T1558.1的规定。4.3空程转动量
台虎钳的空程转动量不应大于90°4.4闭合间隙
台虎钳的最大闭合间隙应符合表2的规定。表2闭合间隙
闭合间隙
4.5导轨配合间隙
台虎钳的最大导轨配合间隙应符合表3的规定。表3
导轨配合间隙
导轨配合间隙
单位为毫米
单位为毫米

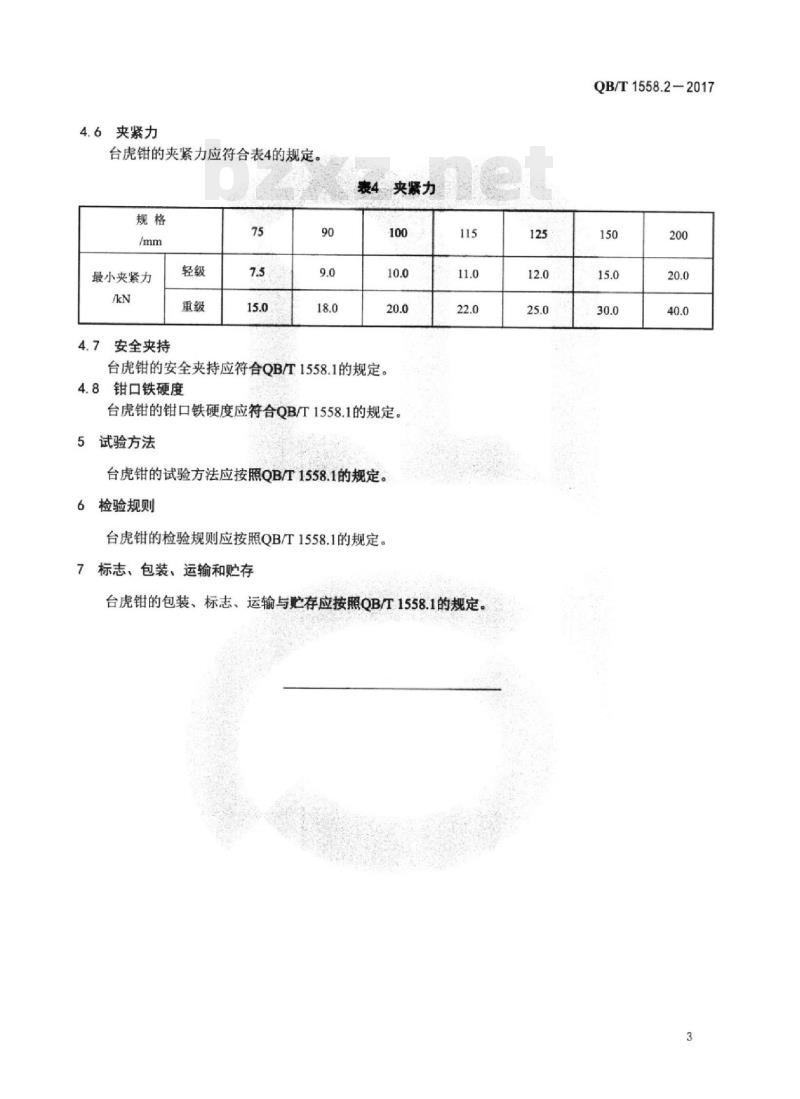

4.6夹紧力
台虎钳的夹紧力应符合表4的规定规格
最小夹紧力此内容来自标准下载网
安全央持
表4夹紧力
台虎钳的安全夹持应符合QB/T1558.1的规定。4.8钳口铁硬度
台虎钳的钳口铁硬度应符合QB/T1558.1的规定。5试验方法
台虎钳的试验方法应按照QB/T1558.1的规定。检验规则
台虎钳的检验规则应按照QB/T1558.1的规定。7标志、包装、运输和购存
台虎钳的包装、标志、运输与贮存应按照QB/T1558.1的规定。125
QB/T1558.2-2017
