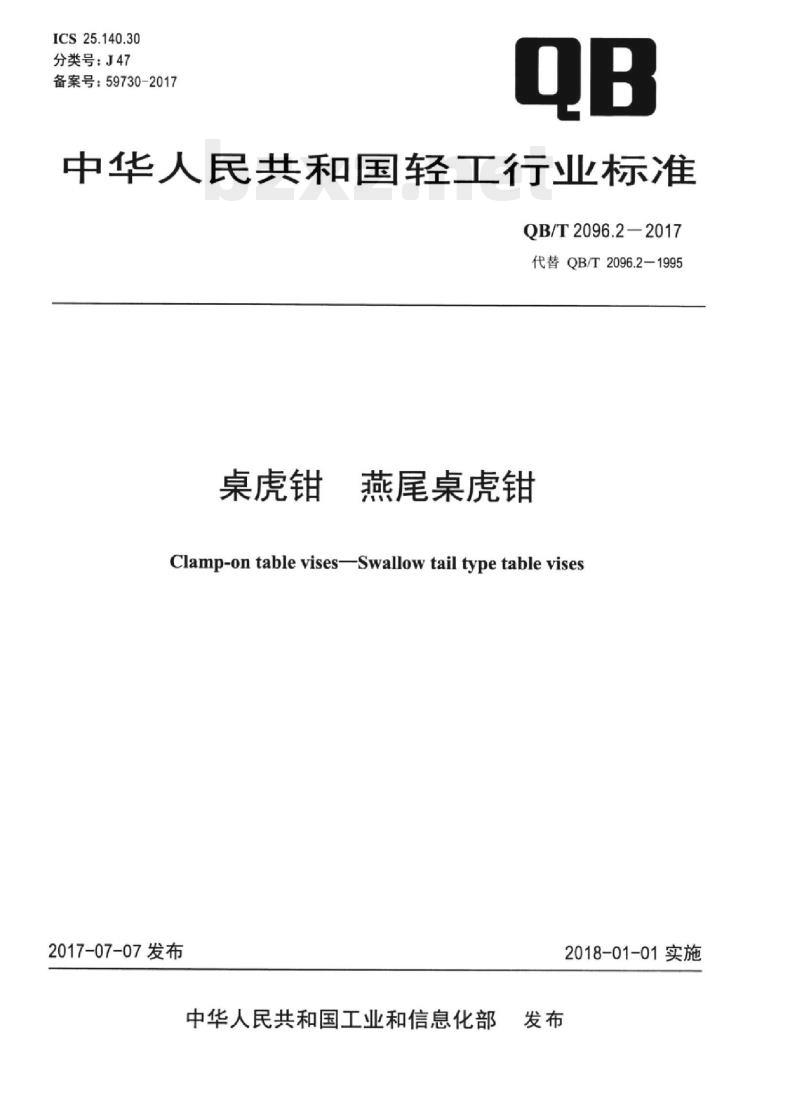

中华人民共和国轻工行业标准
QB/T2096.2—2017
代替QB/T2096.2-1995
桌虎钳
燕尾桌虎钳
Clamp-on table vises-Swallow tail type table vises2017-07-07发布
中华人民共和国工业和信息化部发布
2018-01-01实施
QB/T2096《桌虎钳》为系列标准，由3部分组成：QB/T2096.1《桌虎钳通用技术条件》；QB/T2096.2《桌虎钳燕尾桌虎钳》：QB/T2096.3《桌虎钳方孔桌虎钳》。本部分为QB/T2096的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。QB/T2096.2-2017
本部分是对QB/T2096.2一1995《桌虎钳燕尾桌虎钳》的修订，与QB/T2096.2一1995相比，除编辑性修改外主要技术变化如下：修改了基本尺寸的规定：
增加了外观的要求；
-增加了装配性能的要求：
增加了安全夹持的规定。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由莱州鸿源台钳制造有限公司、上海市工具工业研究所负责起草，江苏剑鱼台钳有限公司、杭州巨星科技股份有限公司、宁波长城精工实业有限公司、文登威力工具集团有限公司参加起草。本部分主要起草人：王涛、吴祖训、周颖、王伟毅、陈立海、瀚家平。本部分所代替标准的历次版本发布情况为：QB/T2096.2-1995。
1范围
桌虎钳燕尾桌虎钳
QB/T2096.2-2017
本部分规定了燕尾桌虎钳的产品分类、要求、试验方法、检验规则和标志、包装、运输与贮存。本部分适用于安装在工作台上进行手工作业时夹持工件用的燕尾桌虎钳，以下简称“桌虎钳”2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T2096.1桌虎钳通用技术条件3产品分类
3.1产品型式

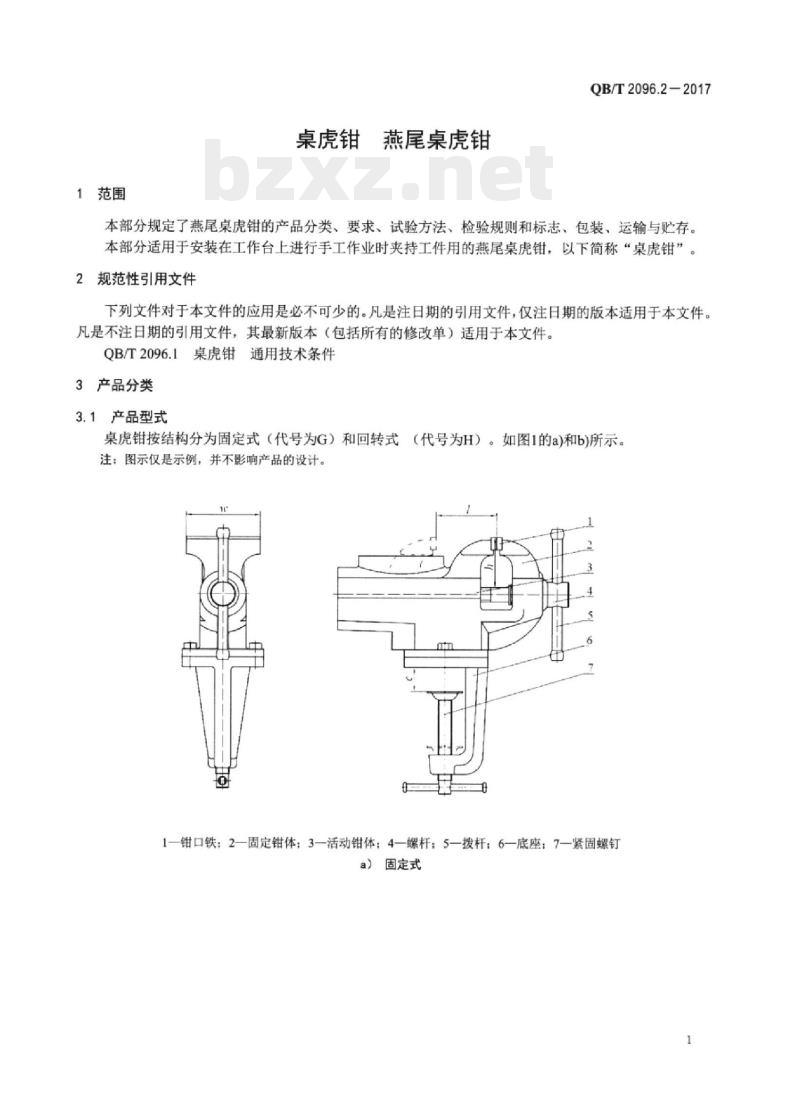

桌虎钳按结构分为固定式（代号为G）和回转式（代号为H）。如图1的a)和b)所示。注：图示仅是示例，并不影响产品的设计。1—钳口铁：2—固定钳体：3一活动钳体：4一螺杆：5—拨杆：6—底座：7—紧固螺钉a）固定式
QB/T2096.2—2017
1—钳口铁：2—固定钳体：3一活动钳体：4一螺杆：5—锁紧件：6一拨杆：7一底座：8一紧固螺钉b）回转式
图1桌虎钳的型式
3.2基本尺寸

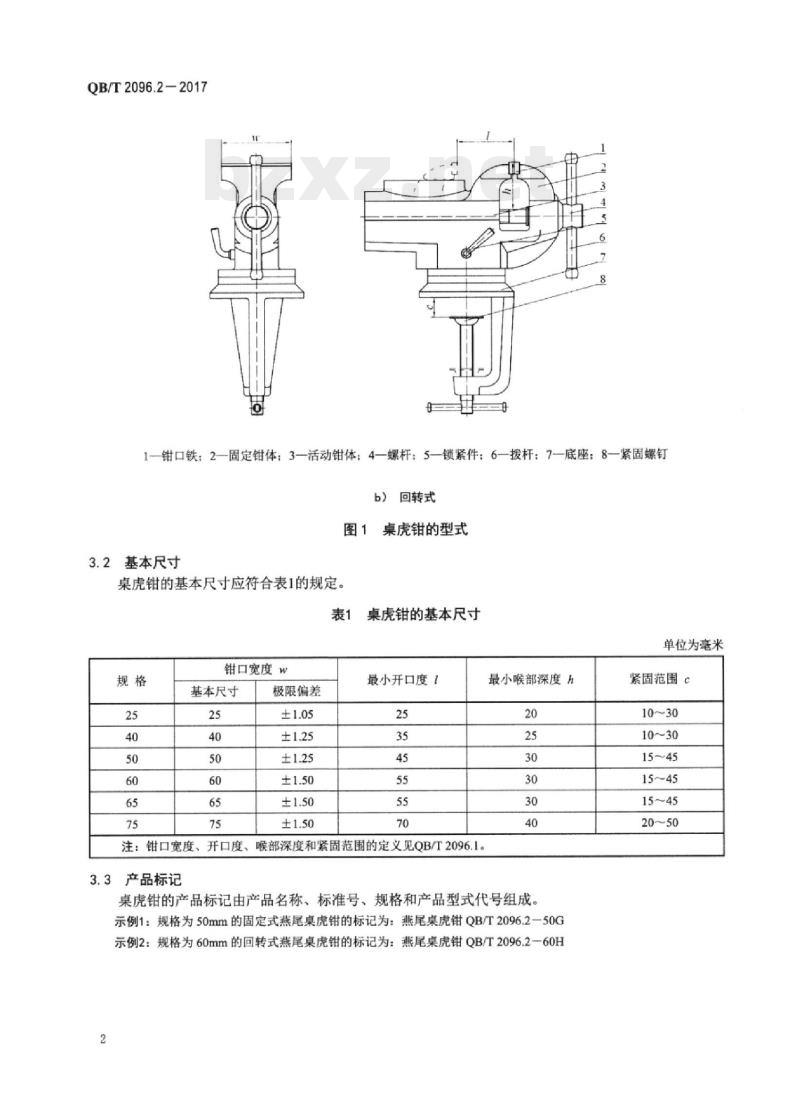

桌虎钳的基本尺寸应符合表1的规定。表1桌虎钳的基本尺寸
单位为毫米
钳口宽度w
基本尺寸
极限偏差
最小开口度？
注：钳口宽度、开口度、喉部深度和紧固范围的定义见QB/T2096.1。3.3产品标记
最小喉部深度
桌虎钳的产品标记由产品名称、标准号、规格和产品型式代号组成。示例1：规格为50mm的固定式燕尾桌虎钳的标记为：燕尾桌虎钳QB/T2096.2一50G示例2：规格为60mm的回转式燕尾桌虎钳的标记为：燕尾桌虎钳QB/T2096.2一60H2
紧固范围c
4要求
4.1外观
桌虎钳的外观应符合QB/T2096.1的规定，4.2装配性能
桌虎钳的装配性能应符合QB/T2096.1的规定。4.3空程转动量
桌虎钳的空程转动量不应大于120°。4.4闭合间隙此内容来自标准下载网

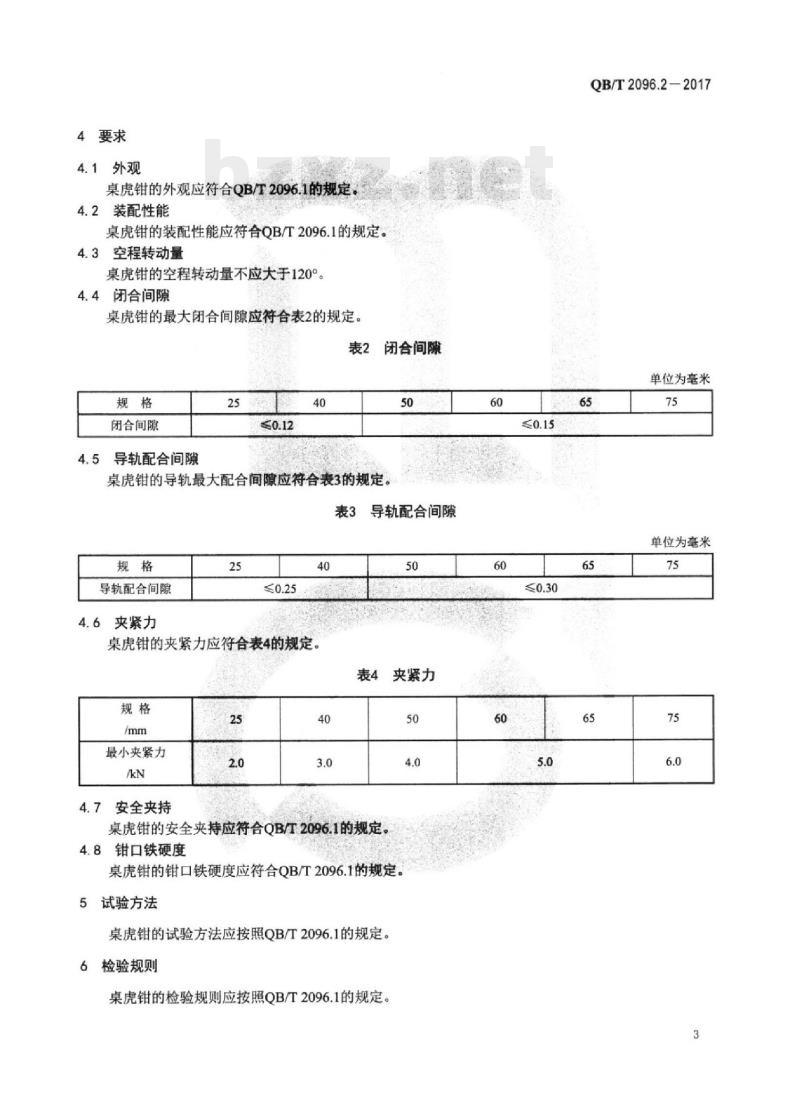

桌虎钳的最大闭合间隙应符合表2的规定。表2闭合间隧
闭合间隙
导轨配合间隙
桌虎钳的导轨最大配合间隙应符合表3的规定。50
表3导轨配合间隙
导轨配合间隙
4.6夹紧力
桌虎钳的夹紧力应符合表4的规定，规格
最小夹紧力
安全夹持
夹紧力
桌虎钳的安全夹持应符合QB/T2096.1的规定4.8钳口铁硬度
桌虎钳的钳口铁硬度应符合QB/T2096.1的规定。5试验方法
桌虎钳的试验方法应按照QB/T2096.1的规定。6检验规则
桌虎钳的检验规则应按照QB/T2096.1的规定。60
QB/T2096.2-2017
单位为毫米
单位为毫米
QB/T2096.2-2017
标志、包装、运输和贮存
桌虎钳的包装、标志、运输与贮存应按照QB/T2096.1的规定。4
